Bluetooth у штатну магнітолу Fiat Bravo.

Довго мучило питання щодо штатної магнітоли і установки аукса або жблютуза в магнітолу з системою Blue& Me. Але зараз не проце.

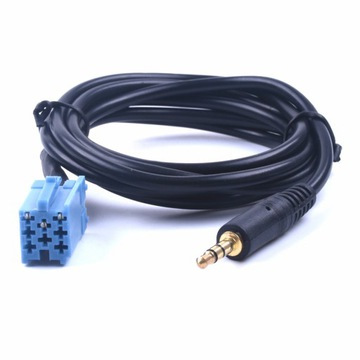

Перехідник на аукс

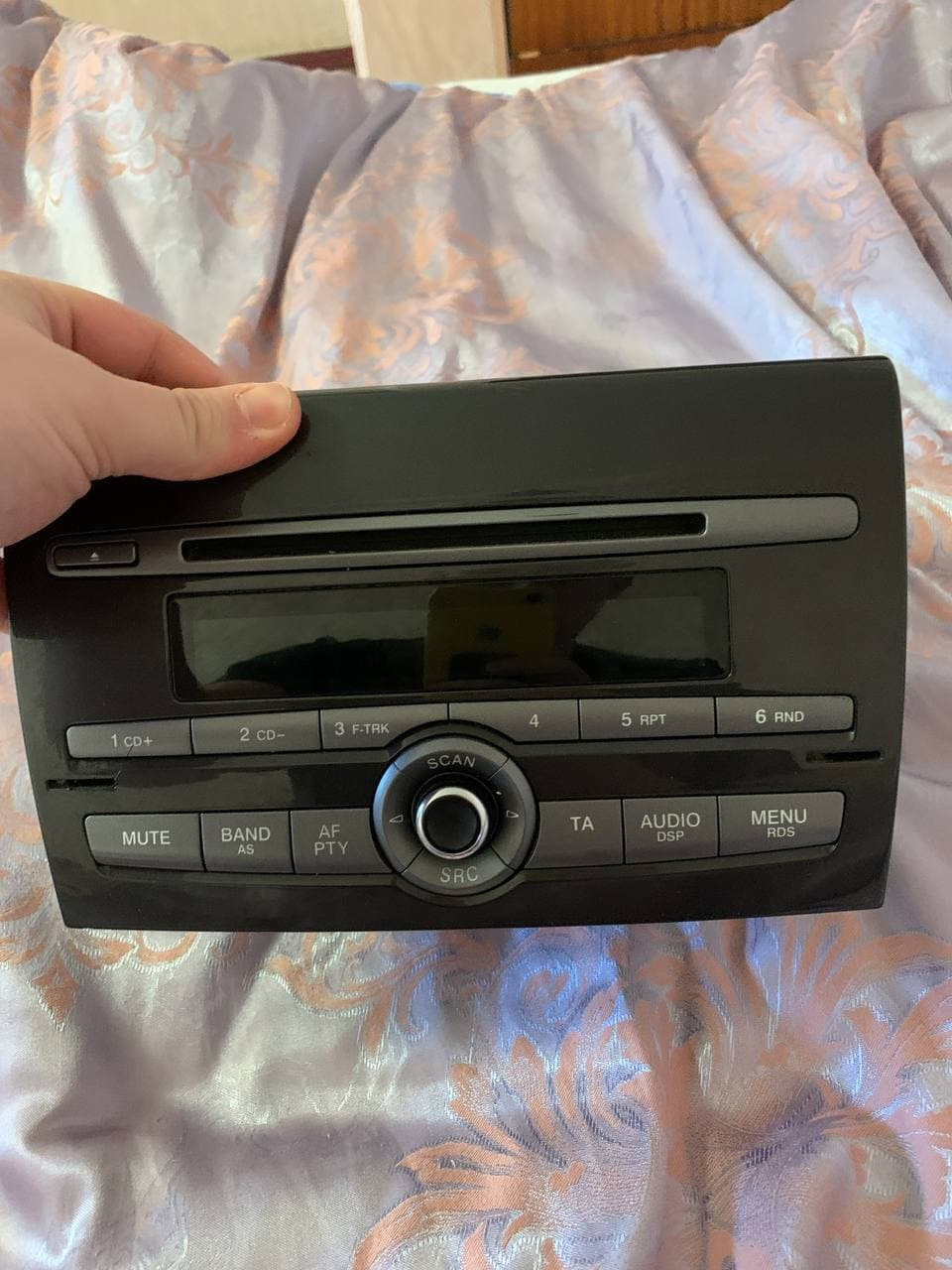

Була куплена ще одна магнітола для тестів за 15$ з неї і почалисядосліди.
> Для встановлення нам потрібно:
— близько 1 м дроту
— паяльник і припоєм і флюсом
— канцелярський ніж або скальпель
— Стерео аудіо модуль Bluetooth 4, 1 F6888 V1.2 на чіпі BK3254.> Після розбирання можна відразу починатипідключення.Підключатися будемо замість СД-плеєра.

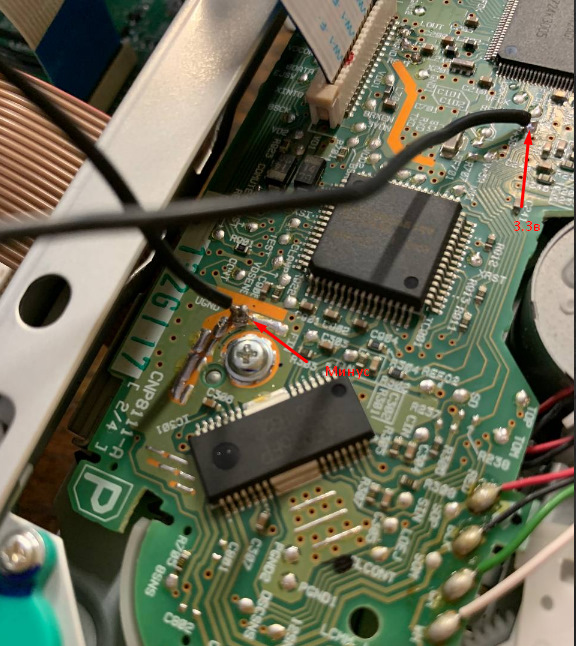

Знаходимо "+" і "-" і підпаюємо проводи живлення модуля, вказав накартинці:

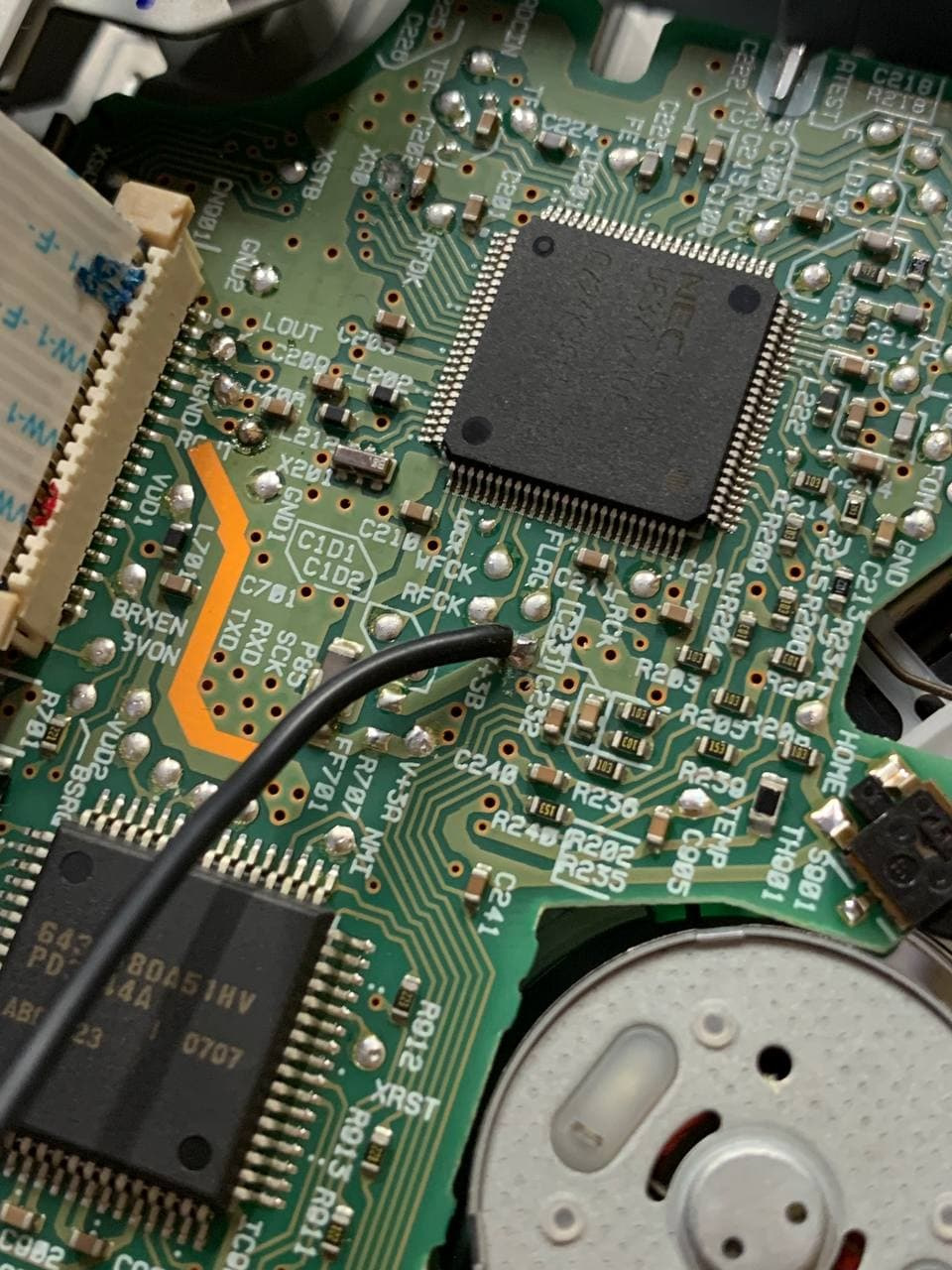

Підключення із зазначеного місця дасть адаптеру стабільні 3.3 вольтпри включеному режимі СД-плеєра (потрібний диск усередині, але звукз диска обріжемо пізніше)

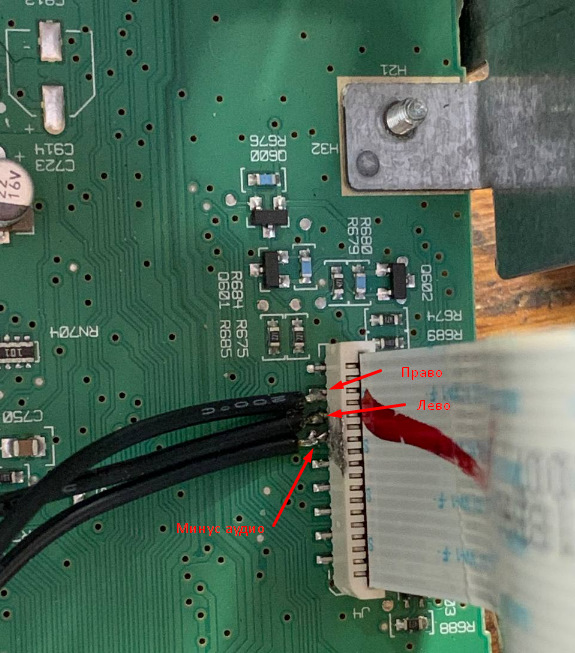

Далі підпаюємося до звуку:Підключення звуку На цьому етапі можемовідключити звук від СД плеєра наклеївши на шлейф трохи скотчу або жвирізати скальпелем 3 ноги зі шлейфу і загнути їх, які ніжкиізолювати вказав на фото:

Заклеїти ноги

Після чого запаюємо всі дроти на адаптер

Адаптер
Розпинування

І фінальним штрихом ізоляція адаптера, можна засунути все втермоусадку але за відсутністю такої використовував пакетик відадаптера))

Фінал

> Збираємо магнітолу і радіємо блютузу в авто)
З мінусів даного рішення:
— немає СД-плеєра, але я не знаю хто в 21-му столітті слухаєдиски.
— не можна користуватися кнопкою MUTE що на кермі що на саміймагнітолі, призводить до знеструмлення адаптера
— потрібен диск у магнітолі, він потрібен для роботи самоїмагнітоли а саме для режиму в якому буде живитись наш адаптер
