Однак купити таке ж реле не вдалося, а те, що приїхало, виявилосяне реле включення далекого світла в режимі ДХО (тобто, на 30%потужності ламп), а просто реле включення ДХО, ближнього і чогосьіншого.))

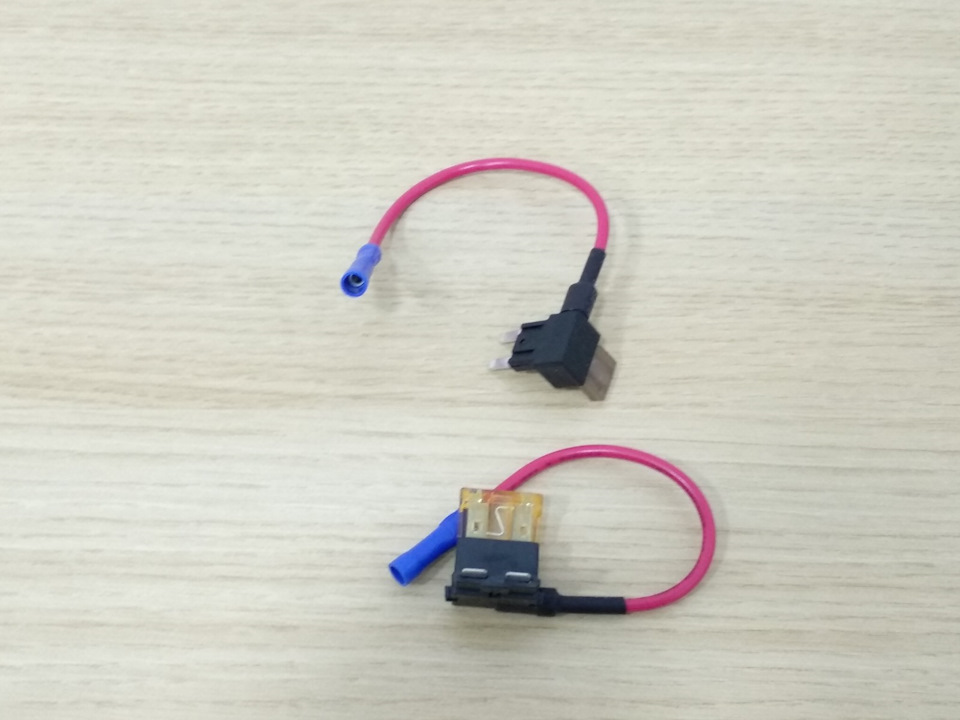

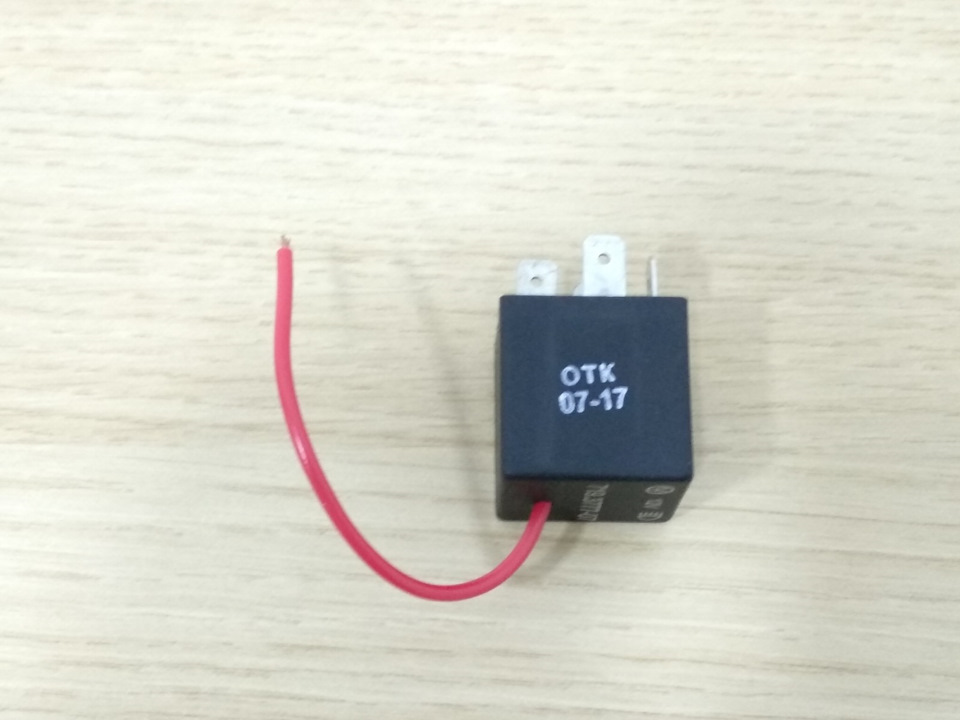

Довелося повернути і ретельно пошукати в інших місцях., Що йоговже там немає, але з країни-виробника )) вже їде нове.І продавецьпогодився відправити його мені, як тільки воно виявиться у нього вруках.Причому "ось прямо завтра". Сніданок вірилося не дуже )), алечому б і не перевірити? -2113) прибув виріб 719.3777-10, якийвідрізняється відсутністю другого проводка з розгалужувачем підмаленький запобіжник прапорця. Але це було зовсім неважливо.
Другого такого дроту в комплекті не було. Але він нам був і непотрібен. Трохи раніше я спантеличив незмінного Васю завданнямустановки реле на логан. Покуривши схему, Вася сказав, що тут як вадідасі - неможливе можливо)), тобто, без проблем.
Але вже у Васі особисто для мене виявилося сюрпризом, що в логанінемає реле включення далекого світла, а все комутується задопомогою підрульового перемикача . Скажу одразу – такий підхідмені не подобається, хоч він і працює нормально роками. Але… навітьу мене, далекої від радіоінженерії людини, в голові спливли слова зрадянських книжок про іскріння контактів і підгоряння… Загалом, щобвстановити реле включення далекого світла в В режимі ДХО, Васідовелося спочатку встановити роз'єм для реле.

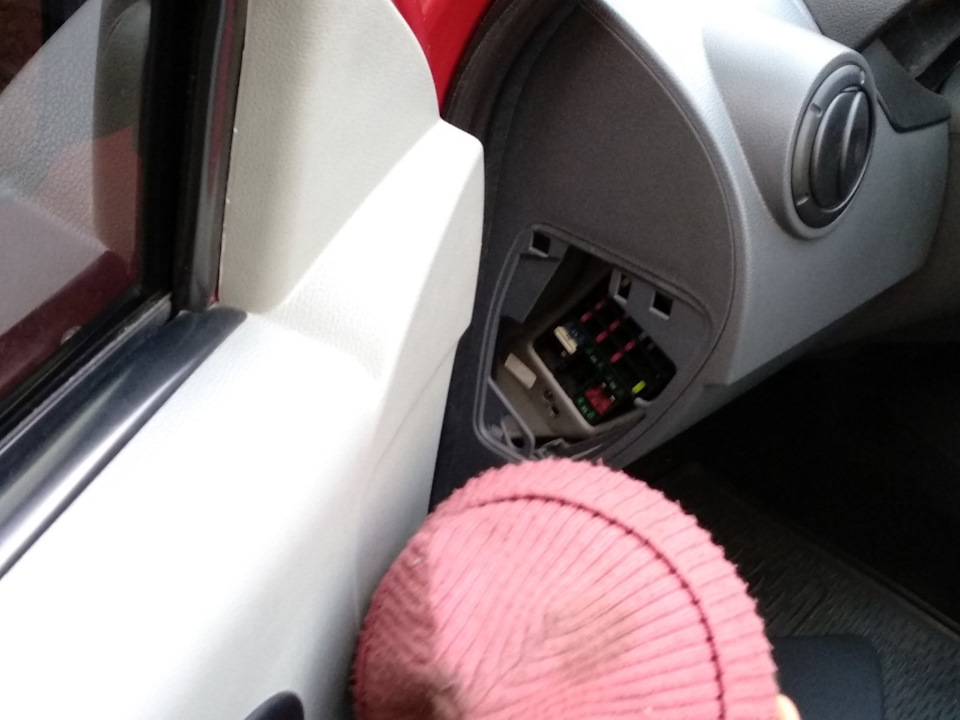

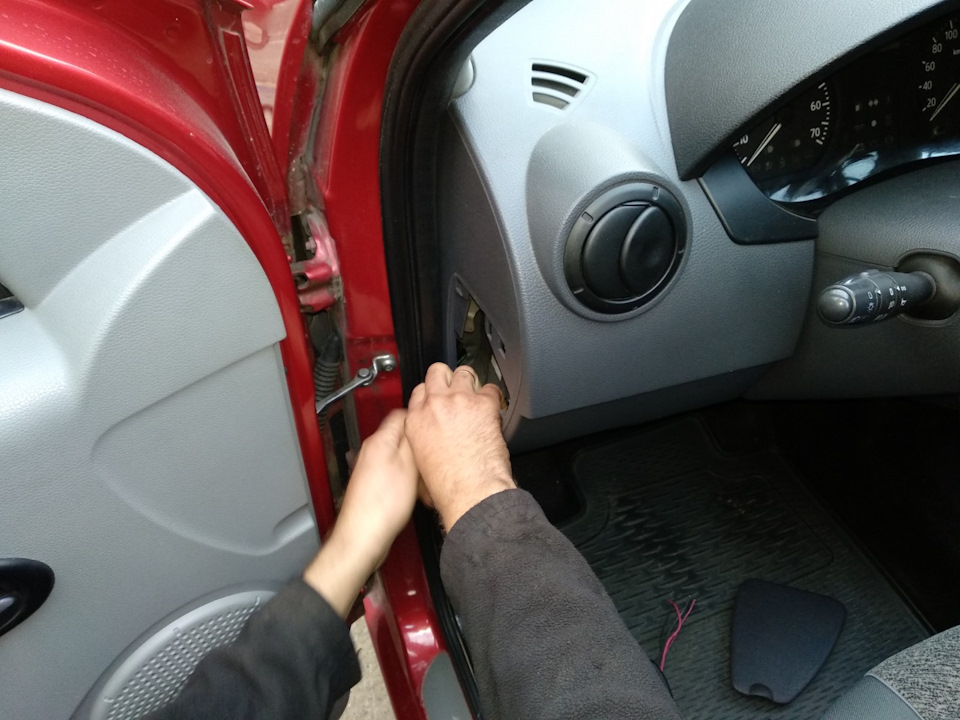

Всі роботи виконувались в салоні в районі блоку запобіжників
Взявши стандартний роз'єм для багатоконтактних реле, він доситьшвидко " навісив його на схему для перевірки, встановивши спочаткузвичайне реле. Все запрацювало. Після цього настав час ставитикалузьку релюшку. І тут сюрприз! Світло відразу вмикається, яктільки реле вставляється в гніздо. Хм. Куримо схему, перевіряємодроти — все правильно. І що тут не так? Тут Васі спадає на думкуправильне рішення і ми перевіряємо реле на "стендово-тестовий "дев'яносто дев'ятий, , яка раніше була горілий литовськийперевертень )), а тепер "не битий не фарбований" і мирно стоїть угаражі, пахаючи свіжою мовою.

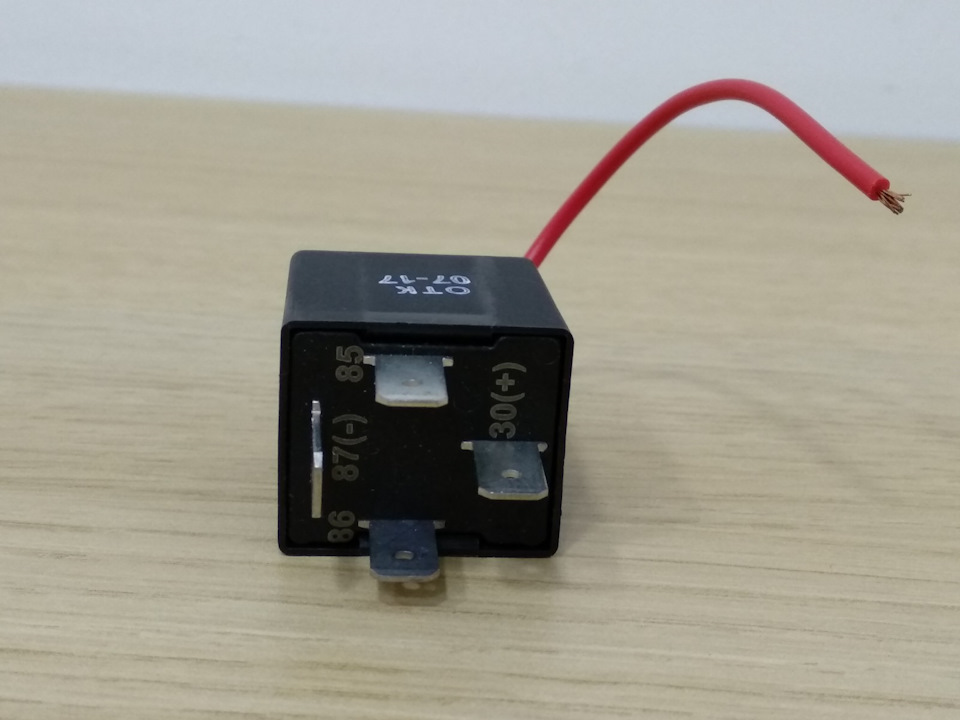

Та ж історія. Отже, справа була не в бобі... А ні, тут якраз убобіні. Щось не так із самим реле. Продзвонивши його, Вася дійшоввисновку, що неправильна… полярність! Тобто, на клемах 87 і 30 плюсі мінус злегка переплутані місцями. Не вір очам своїм… )Використовуючи лампочку-пробник, Вася прямо на стендовому зубилізмінює полярність і в руках над АКБ "дев'яносто дев'ятки" отримуєпрацездатний виріб.
Після цього залишилося тільки зібрати все на логані і перевірити щераз.
Електрика — наука про контакти. І правильному їх підключенні.))
У результаті все працює! Схема така ж, як на "тринашці":післязапуску двигуна та підвищення напруги автоматично включається ДС урежимі ДХО (30% потужності). Якщо увімкнути габарити або ближній, реле відключається, при вимиканні фар знову вмикаються ДХО. Длядеактивації автоматичного включення ДХО достатньо включити івідразу вимкнути габарити. Далекий у режимі ДХО, за влучнимвисловом Васі, світить як "ближній на копійці". ))
Цікаво, що через світлодіодну індикацію далекого в логані тутнавіть з'явився індикатор включених ДХО! ))) Причому лампаіндикації далекого світла в комбінації приладів горить вповнокала інітрохи не заважає днем. Далекого світла в режимі ДХО. PS Фотобонусвід Васі:переварюючи іржаву підлогу на старій машині, будьте готовідо того, що раніше вона була ... Залізною бочкою! )))
"якщо увімкнути габарити або ближній, реле відключається, привимиканні фар знову вмикаються ДХО. Для деактивації автоматичноговключення ДХО достатньо включити і відразу вимкнути габарити.Далекий у режимі ДХО, за влучним висловом Васі, світить як "ближнійна копійці". ))
Цікаво, що через світлодіодну індикацію далекого в логані тутнавіть з'явився індикатор включених ДХО! ))) Причому лампаіндикації далекого світла в комбінації приладів горить вповнокала інітрохи не заважає днем. Далекого світла в режимі ДХО. PS Фотобонусвід Васі:переварюючи іржаву підлогу на старій машині, будьте готовідо того, що раніше вона була ... Залізною бочкою! )))
"якщо увімкнути габарити або ближній, реле відключається, привимиканні фар знову вмикаються ДХО. Для деактивації автоматичноговключення ДХО достатньо включити і відразу вимкнути габарити.Далекий у режимі ДХО, за влучним висловом Васі, світить як "ближнійна копійці". ))
Цікаво, що через світлодіодну індикацію далекого в логані тутнавіть з'явився індикатор включених ДХО! ))) Причому лампаіндикації далекого світла в комбінації приладів горить вповнокала інітрохи не заважає днем. Далекого світла в режимі ДХО. PS Фотобонусвід Васі:переварюючи іржаву підлогу на старій машині, будьте готовідо того, що раніше вона була ... Залізною бочкою! )))
Коментарі4
А полярність змінювали прямий, на самому реле чи колодці?
на біглі глянь
Підскажи будь ласка контакти на самому реле перепаював або в штекері перекинув?
Начебто в штекері. Не пам'ятаю, чесно кажучи.
