В минулому бж я питав для чого я взяв лдс, але ніхто так навіть іне припустив

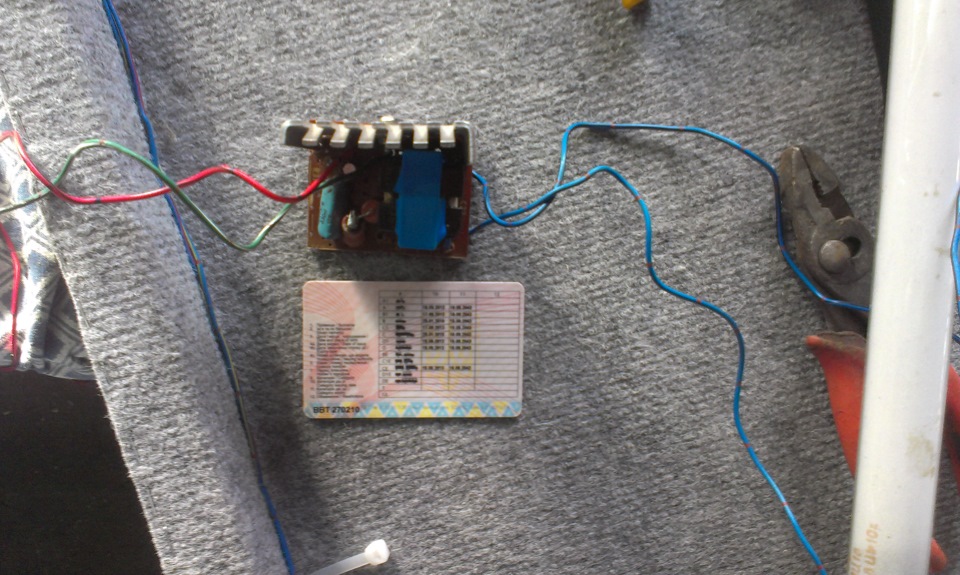

Відразу відповім на перше ваше запитання, чому не світлодіоди, томущо це вже нудно, так як вони у кожного другого, а у кого ви бачилилдс (лампа денного світла)? , взяв з комп'ютерного бп, розібрав задопомогою фена.Спершу мотається обмотка лампи - 240 витків проводуПЕВ-0, 23, потім обмотка колектора - 22 витка проводу ПЕВ-0, 56 інарешті, обмотка бази - 6 витків проводу ПЕВ-0, 23.
Трансформатор можна знайти, в телефонному апараті ТА-68 З ньогознімаються всі обмотки і намотуються свої.
R1 підбирається при налаштуванні струму бази, споживання підбираємопо лампі./>
Наприклад лампі ЛБ-20 потрібно 1, 66А, мені знадобилося 200Ом
Це можна примітивно порахувати - 20Ват/12в = 1, 66А - повиненспоживати перетворювач.Лампа і транзистор при цьому будуть теплими, транзистор треба поставити на радіатор. Та й коти спокійно можутьгріти свої лапки. Пристрій працює відразу, якщо не переплуталиобмотки. У мене були танці з бубном при підключенні обмоток, якщопереплутати дуже сильно гріється транзистор і ампераж як мін за3, 5А. Пробував лампу на 21Вт тонку приблизно 10мм в діаметрі, метрову, не запустилася, видно не вистачає напруги натрансформаторі на вихід на лампу, в деяких джерелах пишуть, щообмотка лдс повинна містити 600 витків
Коментарі2
Цікаво, індивідуально зрештою)))5+Від вібрації з лампою нічого не буде?
спасибі) так ні, звичайним же лампочкам нічого, та й у ній вже пускові спіралі згоріли вже, а з цією схемою вона працює від високої напруги, від великого струму горить газ у лампі, принцип роботи того ж ксенону, практично вічна лампа
