У минулому запитував чого не вистачає щоб зробити індикацію кнопокптф як в машинах перших років випуску, дякую всім хтовідгукнувся)
> Ніби дрібниця, але може комусь стане в нагоді:
До, ймовірно, кінця 96-го року, на омегах була індикація включенихПТФ на самих кнопках ПТФ.У мене блок 2001 року з, можливо, нерідними кнопками птф, тому що наскільки я зрозумів, самі кнопки птфбувають зі світловодами і без (така скельця всередині кнопки длярозсіювання світла), у мене були.
Що зробив:припаяв світлодіоди в заводські посадкові місця на платіі додав резистори.Якщо просто припаяти світлодіоди, то вони непрацюватимуть, оскільки ланцюг розімкнуто там, де мають бутирезистори.

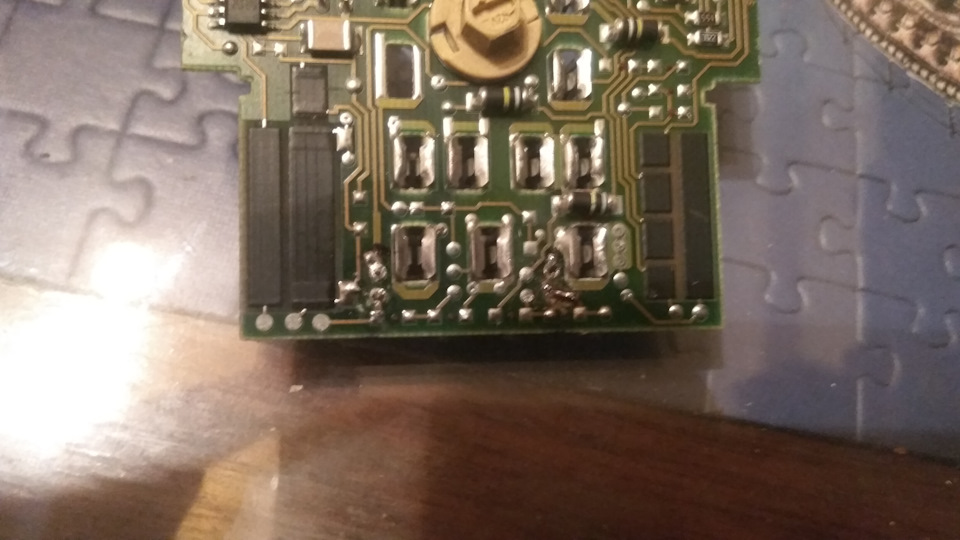

Ось так виглядала плата
Місця для резисторів із заводу вже відзначені на платі точками міжконтактами внизу плати (на фото погано видно) До речі, самі платитрохи відрізняються у різних роках. >

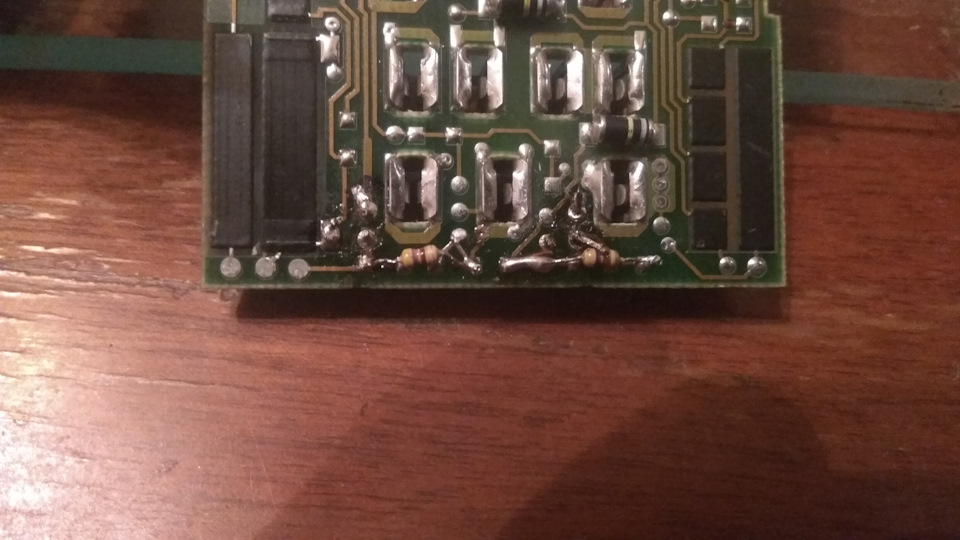

З заводу йде по 2 smd-181 резистора на кожну кнопку, я припаяв поодному по ~500 Ом і поставив перемички замість двох інших
Шопопало

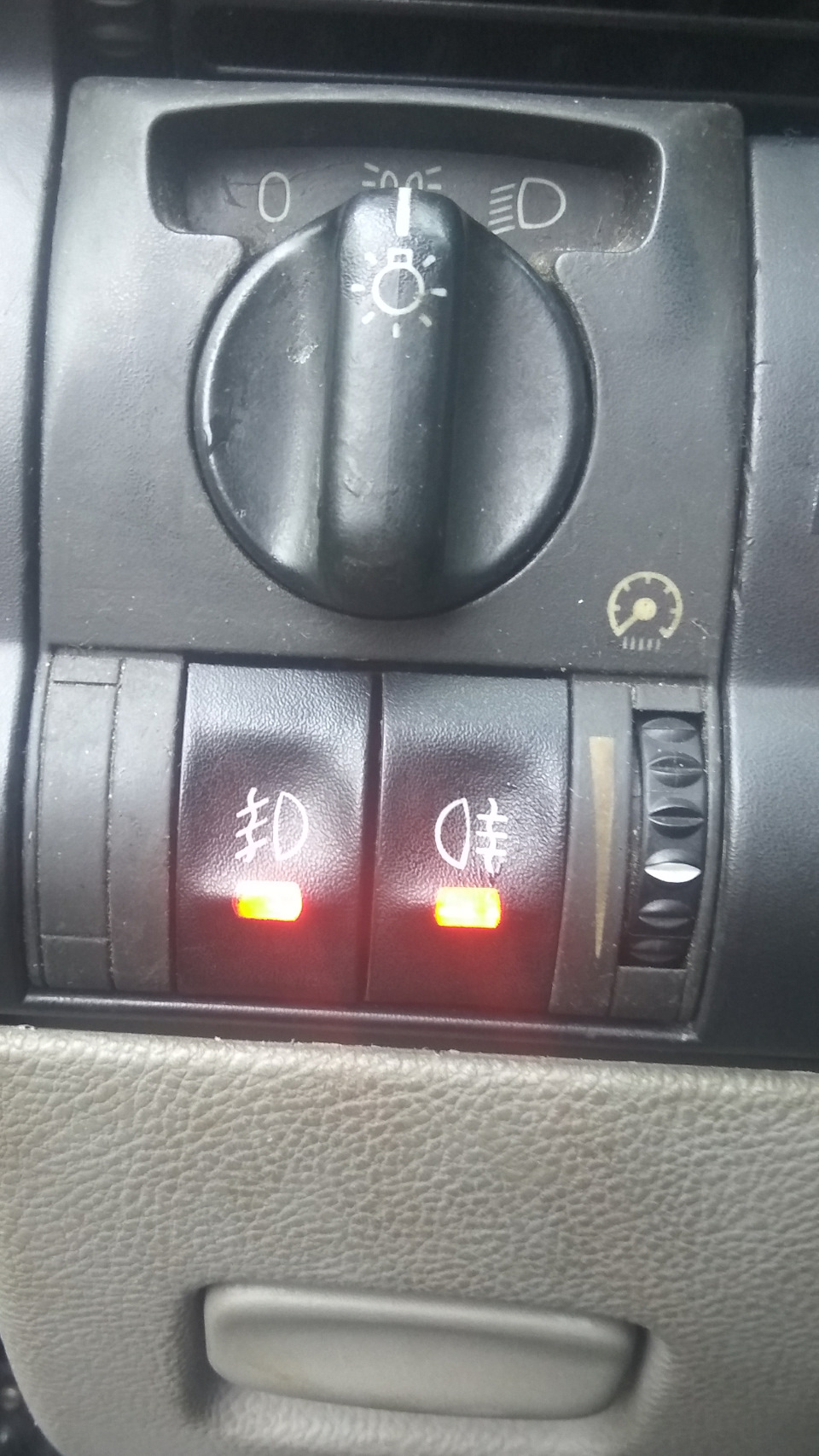

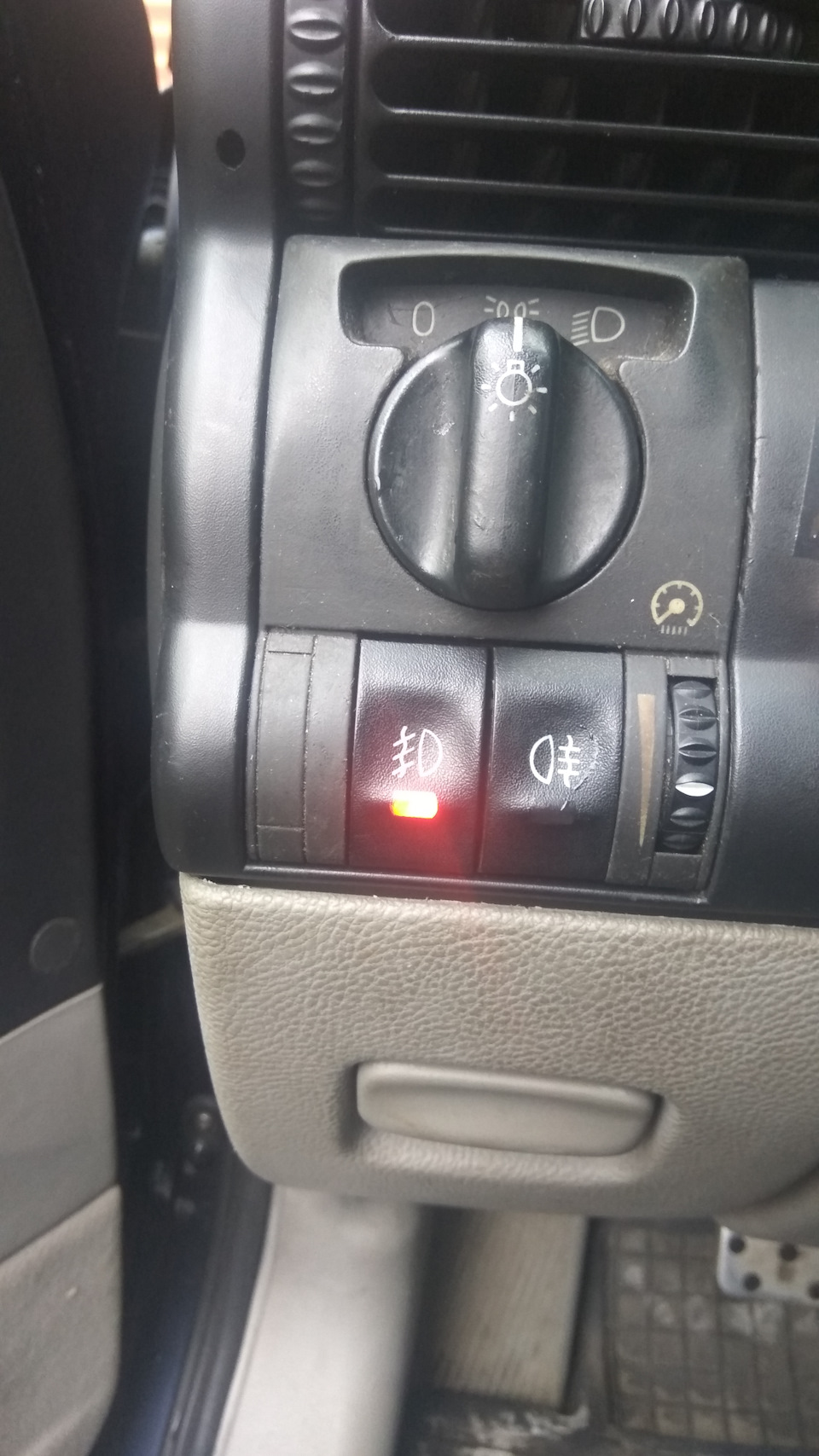

> Світлодіоди поставив червоні (тимчасово), т.К. Відповідногорозміру іншого кольору не було під рукою Збираємо ірезультат:Передня птф Обидві птф
Все світиться, я задоволений :)
Соррі за якість фоток, знімав, як завжди, на резистор
Коментарі16
Индикацию круиза бы сделать
Шустро ти))) кнопки точно не від цього блоку)) а плати відрізняються через те, що є ручний коректор фар а є авто ... блок у тебе сча під авто
Ага, руки чешутся))Хмм, возможно, хотя мне кажется, что отличаются в зависимости от года, а не типа корректора (речь про платы). Ведь на моей плате есть контакты, дорожки под мех корректор. А, насколько я понимаю, рестайлы все были с ксеноном, а доре...
ну хз тогда. у меня сейчас стоит рестовый в корпусе дорест и есть не приятная функция ))) когда случайно коленом кнопки птф заденешь то потом они автоматом и перед и зад загораются… и выключить только методом тыка)) алгоритм я пока не вычислил))
А який вольтаж там? 12?
Не міряв, але судячи з усього 12(14)
На ресті немає цих підсвічувань на кнопках, все показується на панелі приладів. А такі кнопки як у тебе ставилися до 98 року. Ось на 98-99 році точно не знаю так як в ці роки Омега отримала маленькі оновлення. У тебе блок сам сірий, а кнопки чорні.
Так, згоден, вже звернули увагу, що кнопки з доресту. Але ж у будь-якому випадку такі комбінації (кнопки зі світловодами і блок без діодів) можливі як і з заводу, так і могли бути поміняні з часом. А сам блок з ресту 100% , писав у записі що 2001 рік...
Бл @, випередив мене, хотів зробити, дякую за звіт!
Да, кнопки неродные инфа сотка. Они даже по оттенку отличаются, т.к. Родные на ресте с тем же софт тач покрытием что и сам блок)
О, точноЗначит это, возможно, одна из немногих действительно родных деталей в моем авто))
А у мене на приладку лампочка спалахує коли ПТФ Включаєш
У мене теж на приладку індикація є, але хотілося саме на блоці світла
У мене на задні птф горить зелененький.
ХммПо заводу начебто має бути передні птф - зелений, задні - помаранчевий
Ні, у мене теж помаранчевий на передні ПТФ
