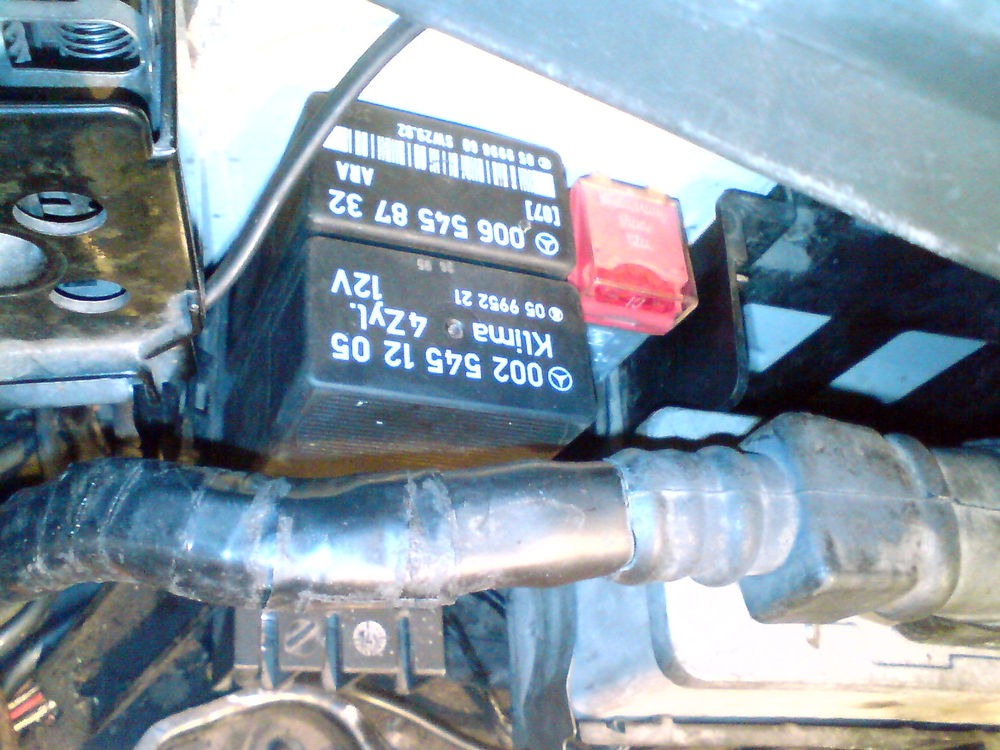

Запчасти на фото:0065458732, 0025451205
На багатьох проханнях викладаю фотозвіт по установці тахометра на601 двигун. Усі комплектуючі оригінальні.
PS.Фото не мої =)
1.Реле 006 545 87 32

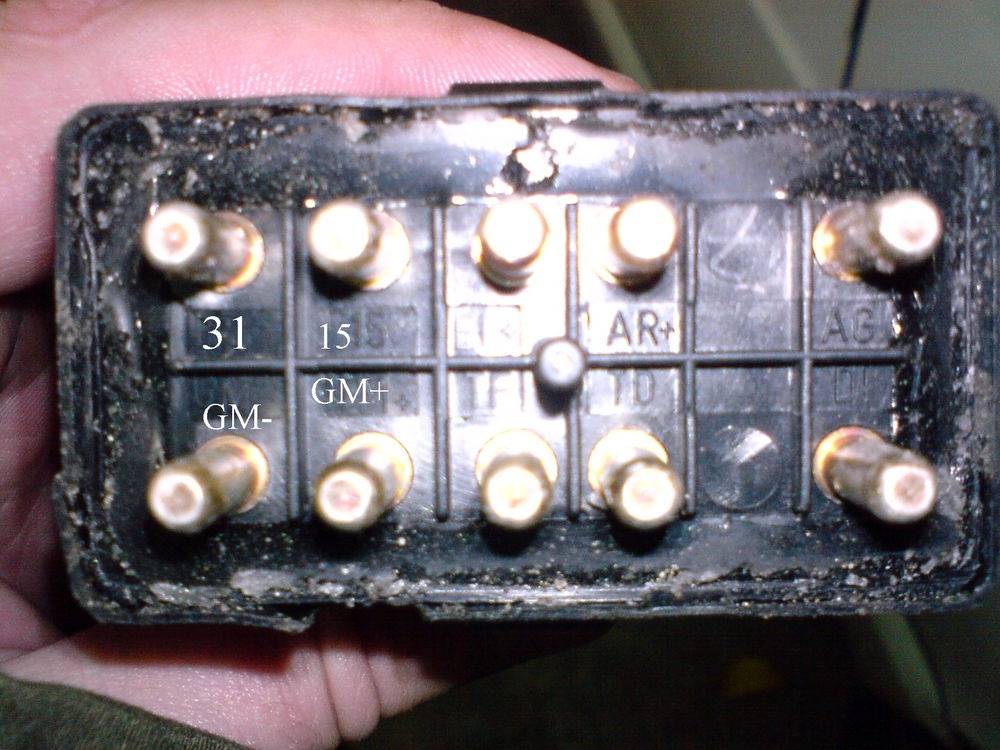

2.Оно-же (вид ззаду)

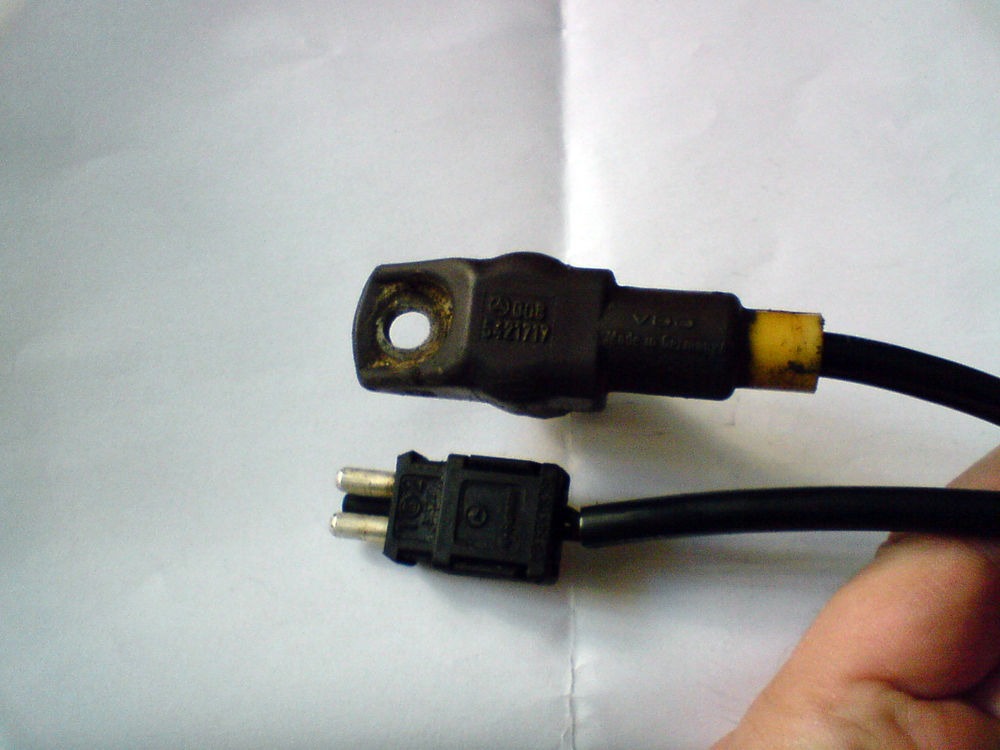

3.Датчик оборотів 008 542 17 17

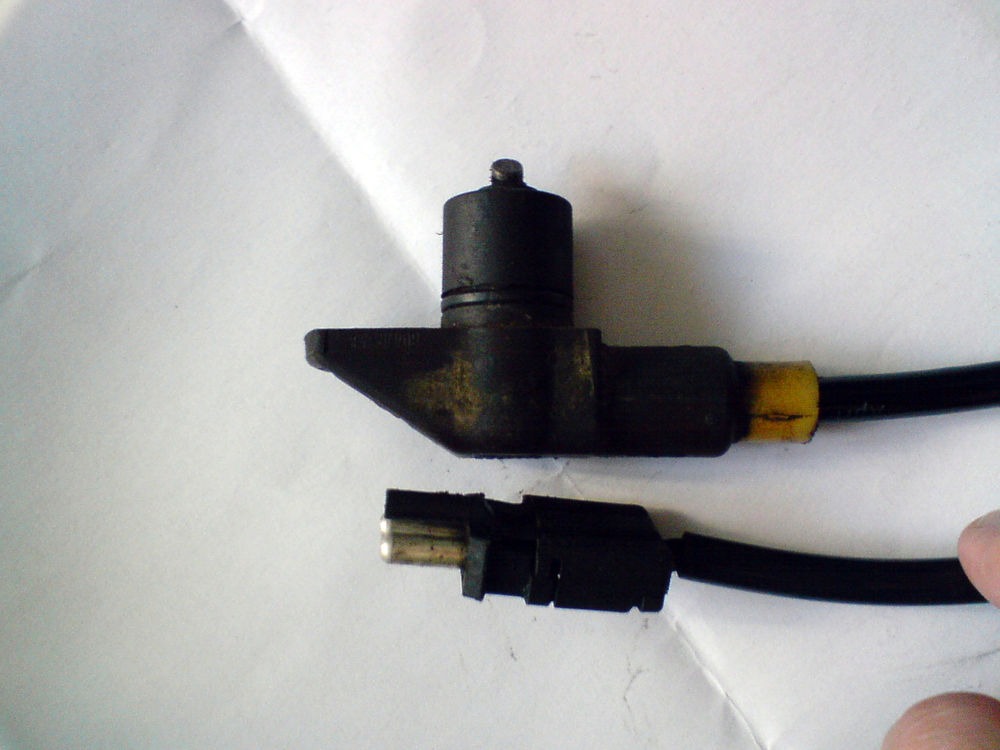

4.Он-же

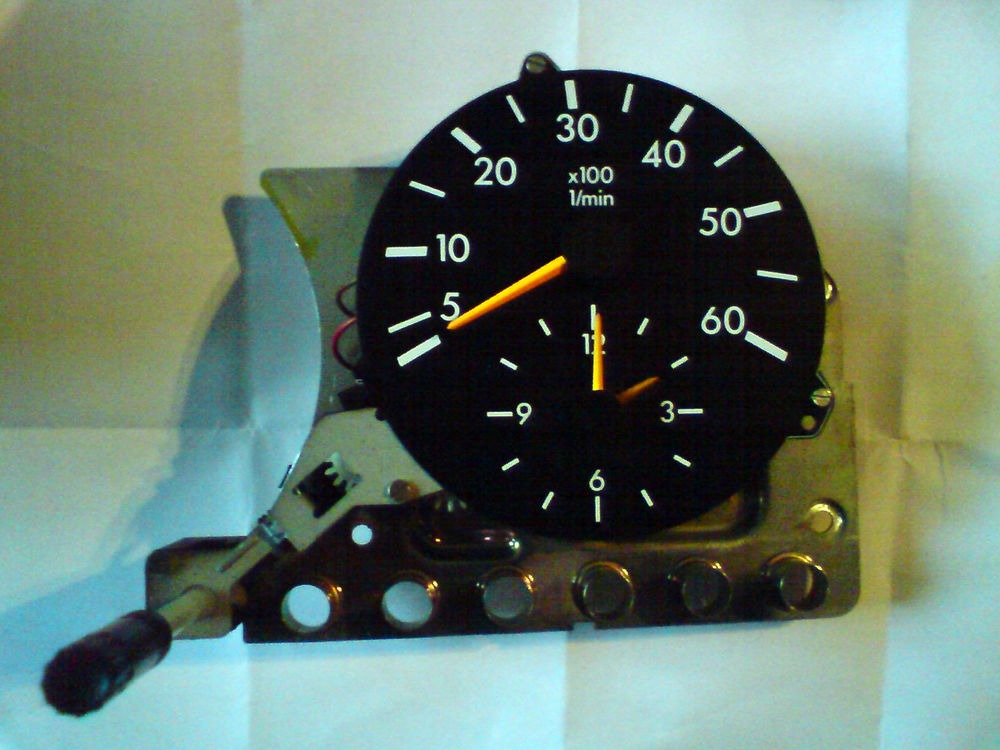

5.Тахометр
6.Фото тахометра ззаду
7.Контактна група (сюди вставляєте реле управліннятахометром)<
8.Розою тахометра (два дроти:білий і синьо-чорний із зеленоюсмужкою)
9.У піддоні має бути отвір під датчик (воно природно закриваєтьсязаглушкою)
< 10.Вставляєте датчик.
11.Встановлений датчик.Кріпиться болтом.
12.Установка клем.
13.Готово.
< /
Коментарі20
На бензиновому приладку без реле через цей датчик підключив 7000+++ у ХХ
а навіщо реле? у мене наприклад на 602 немає реле… =/
Підкажіть як підключення відбувається
а якщо немає отвору під датчик? розсвердлювати?(((((
звідки зчитує дані?
А як на 606 турбомоторі з рідним датчиком підключити? Тахо зі 103 піде?
Не готовий відповісти, потрібно звіряти за номерами)
Є у кого схема підключення тахометра на 601 дизель?
млинець у мене є тахометр, але щось датчика немає на піддоні такого і реле я не зрозумів де стоять
не знаєте, що можна зробити щоб не зашкалював тахометр і працював годинник ( тахометр бензиновий)?
щоб не зашкалював, поставити тахометр з дизеля) а годинник ... перевірте харчування, якщо все ок, тоді самі годинник)
та куди 3проводи червоний бий зелений який
дивне підключення
головне працююче, і з мінімумом колгоспу, всі комплектуючі оригінальні)звіт з w201club.com )собі за цією схемою не підключав, і не буду, тому що в планах бензинка)
у мене дизель w201
ввів у гугле номер реле, вибило на 8 ніжок? як бути?
З усіх ніжок задіяні 1.312.15.3.TD.4.GM-.5.GM+.
напиши сміху підключення тахометр, будь ласка.1.312.15.3.TD.4.GM-.5.GM+.Куди який провід?
А фото то з Мерсофоруму benzua.comТреба було вказати автора! Погано вийшло якось ...
в темі написано, що фото не мої)
