Як і багато хто думав у майбутньому теж поставити регуляторяскравості, як у winlog, mkovalenko, smarTxdxT Та інших, вже це список людей величезнийуже)) Почалося з того, що хотів знову переробити панель приладів ізробити її яскравіше, але їхав я втомлений о 4-й ранку і зрозумів, що мене приладка починає небагато зліпити, виходить вночі сліпить, вдень не вистачає яскравості, думаю час прийшов регулятор ставити, але не хотів так заморочуватися з регулятором від такуми зараз, думав на потім залишити, захотів просто змінний резистор поставити, але потім щось мене переклинило і почав дізнаватися на розбіркахвартість, на 200 грн тільки регулятори, на інших 400 грн з панеллю, згадав, що Артем winlog Залишав координати розбирання, де він купував, зателефонував, сказали 250 все у зборі, одразупогодився, купив (ще у лютому). Потім знову тема застигла, тому щоне міг знайти гравер ... ((( Ну і підзабив, потім якось братовісвоєму розповів про це, він сказав, що на роботі є гравер і що вінможе зробити, але як тільки я йому пояснив, що треба вирізатиколодязь з донора (панель такуми) і поставити в рідну панель, товін офігел і пошкодував, мабуть, що наважився допомогти)))

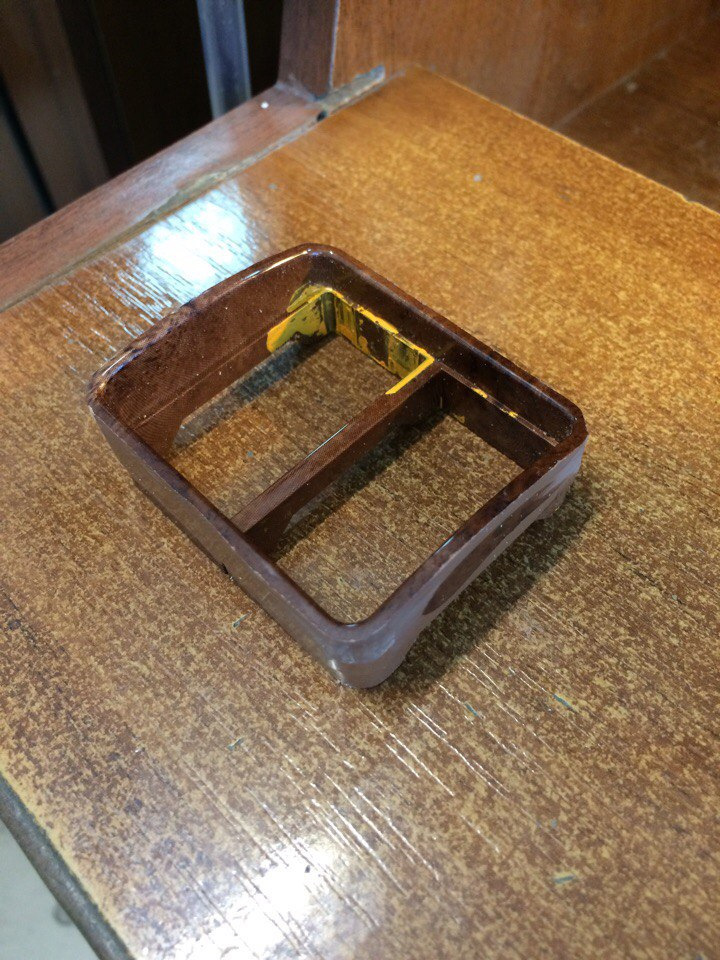

Колодець
Колодець
У результаті коли був час, то він не поспішаючи робив, а я пересвітрегуляторів зробив, через тиждень віддає і каже, що там по дрібницізалишилося і сам зможу зробити, я шалено задоволений забираю))
Він вирізав мені колодязь з донора і зробив отвір у рідній панелі(фото не зробив)
> Почав далі підганяти розміри. Напилком задовбався працювати, але зробив.

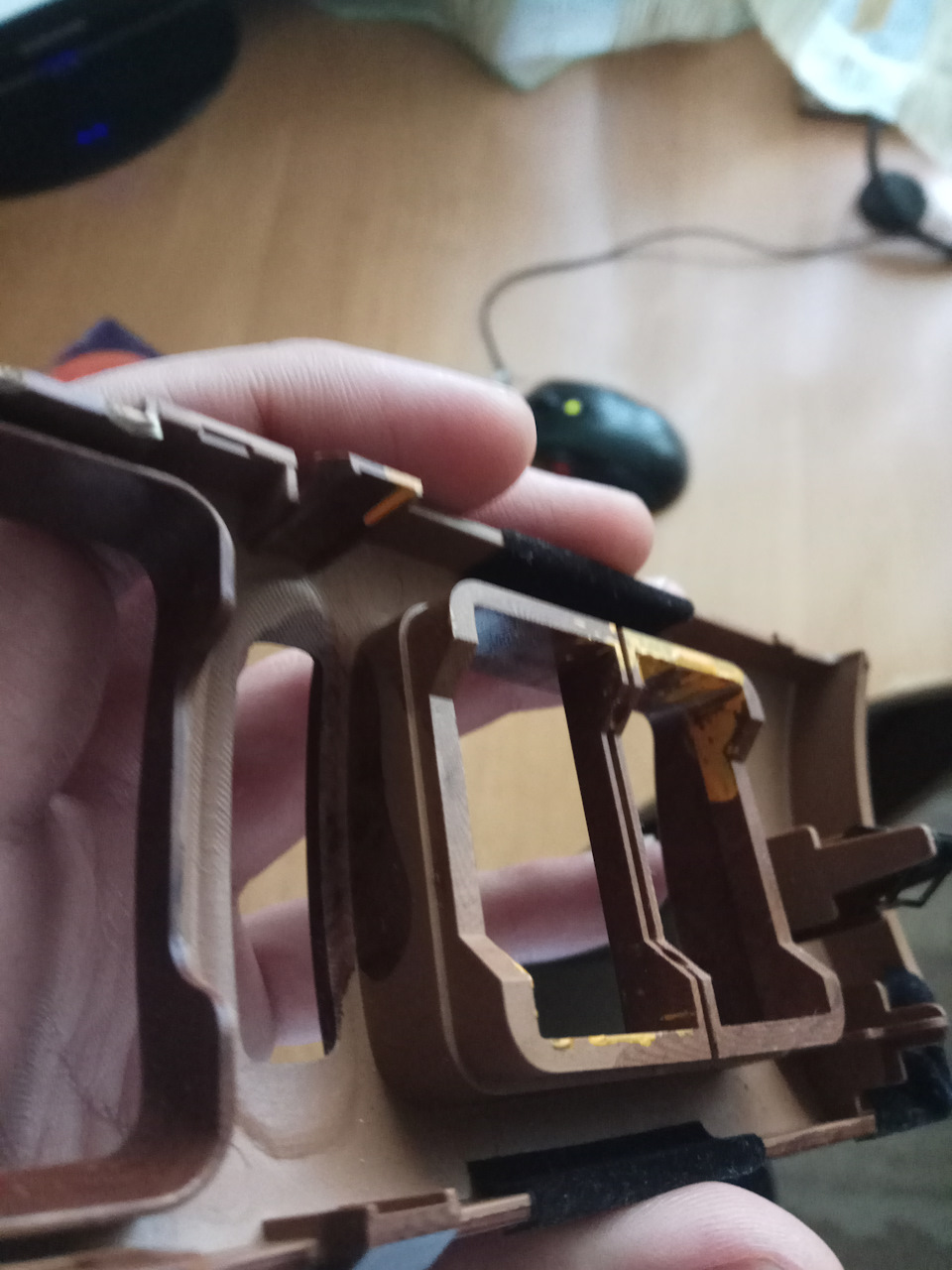

Настав час об'єднати, взяв паяльник до рук і продовжив роботу.

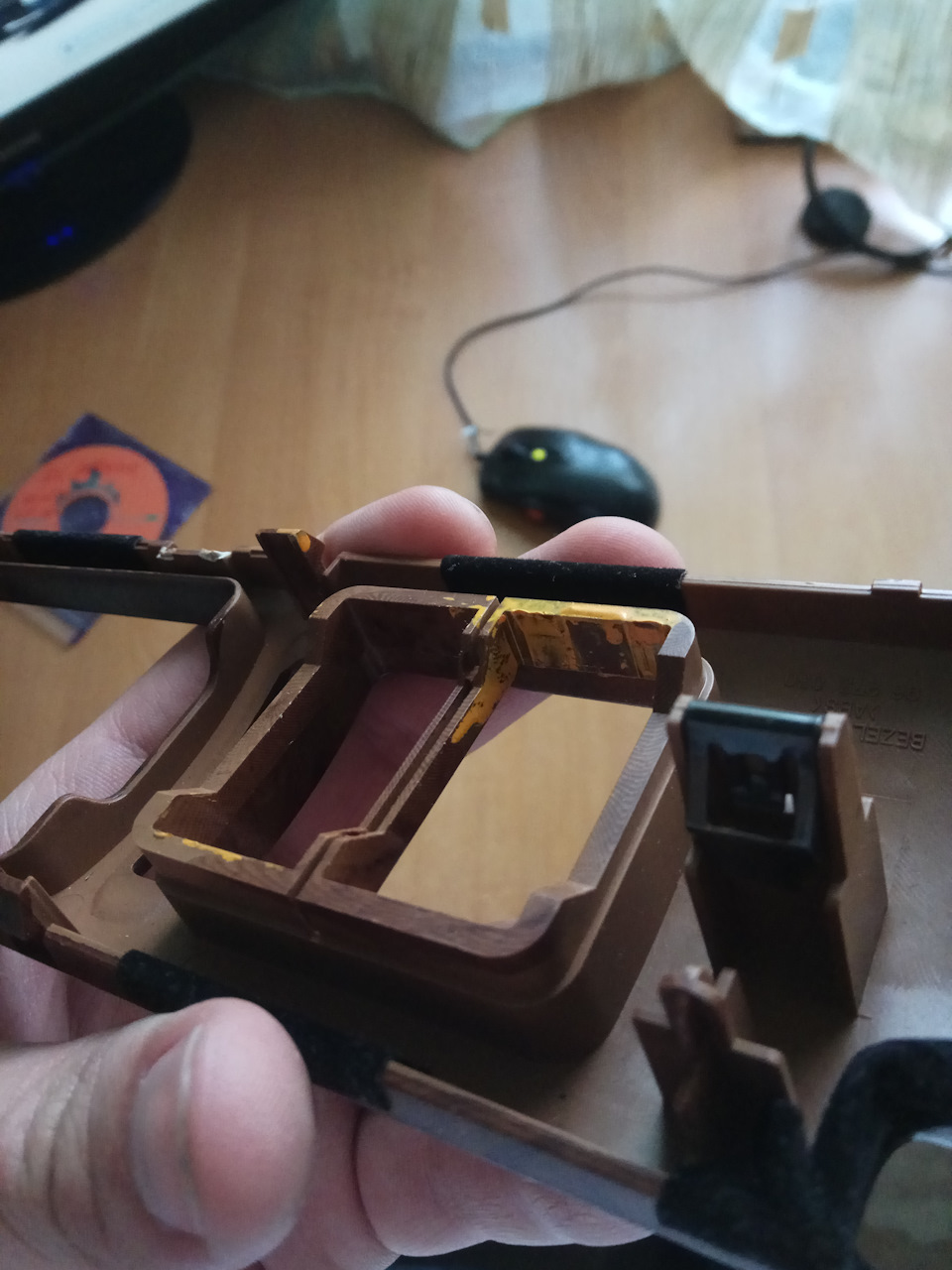

> Потім ще додатково клейовим пістолетом з боків пройшовся.
Конструкція вийшла нічого, тримається добре.

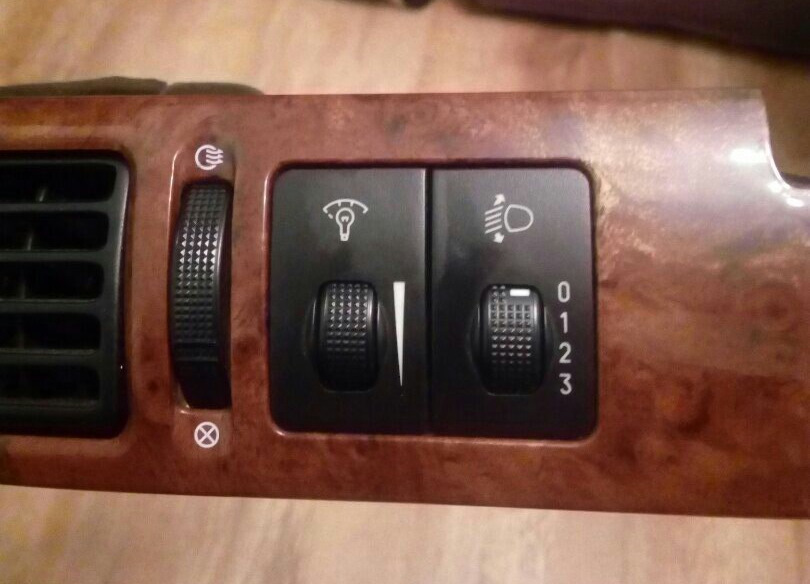

Побіг у гараж приміряти.

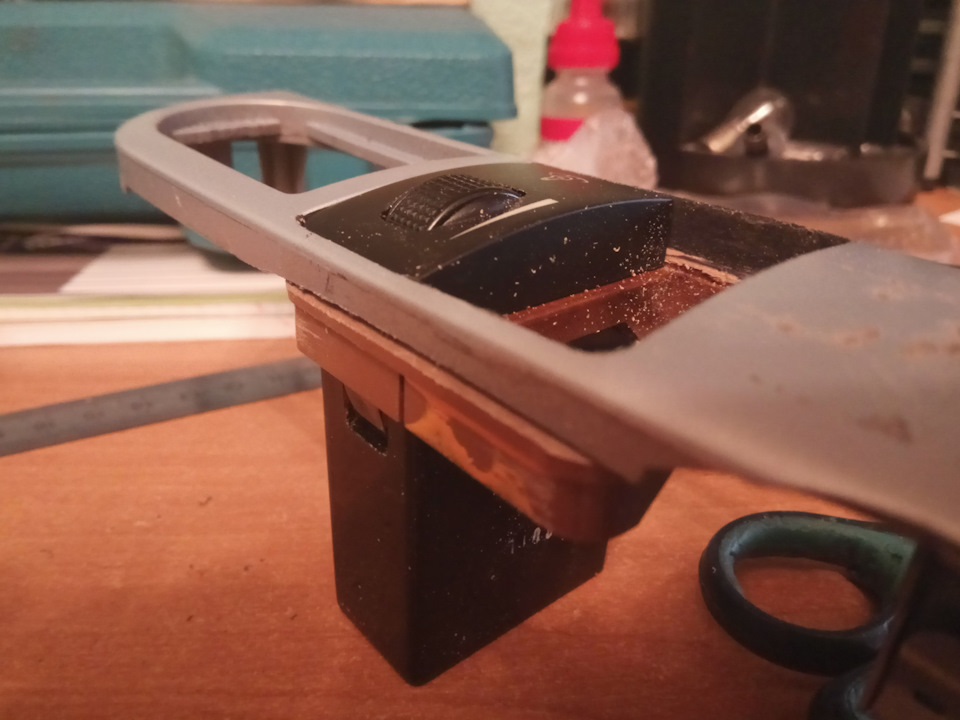

Мені сподобалося, тепер далі справа за підключенням. Але він несідав, я все одно його взяв і вдома небагато підправив його.Заздалегідь знайшов схему підключення в бортжурналі у smarTxdxT осьтут Дякую йому, що докладно все розписав і показав роз'єм s202.
Далі ріжемо, клеми одягаємо, паяємо, простягаємо дроти, ріжемочорний провід цьому роз'ємі, він там один. Від роз'єму тягнемопровід до ILL-, другу частину до GND, ILL+ брав з коричневого дроту (тестером перевірив, де там плюс під час включення габаритів).p>
Підключення закінчено, перевірка ІІІІІ оооооо ДАААААА)))Запрацювало! )))
Коментарі18
Вітаю!Переглядав хто як підключав диммер, порівнював зі схемою ... Скажи, виходить ти підключав третій контакт диммера до 20 контакту, а не до 15 як за схемою. Всі контакти з 11 по 20 замкнуті між собою, виходить підключення не вплинуло на роботу?
Привіт, не різниці де брати +, вони всі запитані від 15-го контакту.
згідно схеми при впровадженому регуляторі все буде працювати так само як і при стоку. але з'явиться бонус робити яскравіше або тьмяніше за своїм бажанням. пригасання при включенні зовнішнього освітлення має так само зберегтися. ремонті. У нас підсвіч...
Взагалі то при вимкнених габаритах не горить приладка. Підсвічування включається тільки при включенні габаритів. Ось як по заводу
забув))) значить при включенні ближнього пригасає.
Не знаю чому у вас пригасає, може хтось уже шаманив, але із заводу не пригасає.
і у вас пригасає. ІЗ ЗАВОДУ РЕАЛІЗОВАНО.перевірте)))
Ну гаразд, гляну.
Я б збігав зняв би відео, та машина на ремонті кузовному((
Ну давайте, коли заберете її з сервісу, то знімете та покажете, цікаво аж)
ну і як? працює без вкл. габаритів приладка?
я це не робив. Поки що підсвічування панелі приладів працює від габаритів і регулює підсвічування всього салону
в сенсі? не ставив регулятор від такуми?
Ставил
Класно вийшло і чітко все зробив)))
Спасибі велике))
Гарно зроблено!
Дякую, дуже старався, потім згодом перефарбую і буде взагалі, як із заводу))
