Задні ліхтарі у стилі Сorvette

Ось і я вирішив зробити задні ліхтарі в стилі Сorvette. В першучергу хочу подякувати Exios За допомогу тароз'яснення.

Так, приступимо. 1) Джгути проводів від Калини/Пріори, 2штБрав на авторинку Ціна 70 грн за штуку.
2) Роз'єми Мама\Папа
/>
3) Не великий шматок одинарного дроту (я купив 2 метри, провсяк випадок)
4) Лампочки 2-х ниткові 21W/4W, 2шт Отримав бонусом доджгутів :) (ринок)
5) Діод (нЕ СВІТЛОДІОД) fr607 або 10A10< /b> на радіоринкуприкупив fr607 Ціна 1.80 грн
6) Термоусадка В ідеалі 3х видів:
- на один провід
-на два дроти
-на три дроти
Я користувався термоусадкою на два дроти і в принципі їїдостатньо.
> 7) Ізолента.Краще брати чорну щоб максимально прибрати слідивтручання.
8) Ніж для паперу
9) Ножиці
10) Пояльник з каніфоллю та оловом :)
11) Трохи вільного часу .
12) Дружина\Друг\Сусід\Перехожий … будь-яка людина, хто зможенатискати педальку та крутити крутилку ліхтарів :)

Вся доопрацювання йде у два етапи. Перший етап це підготовка таприєднання нових плафонів. Другий - встановлення діода. Про те, щонеобхідно знімати захисні кожухи, я писати не буду. Це і так усімзрозуміло.

ПОГНАЛИ :)

ПЕРШИЙ ЕТАП:

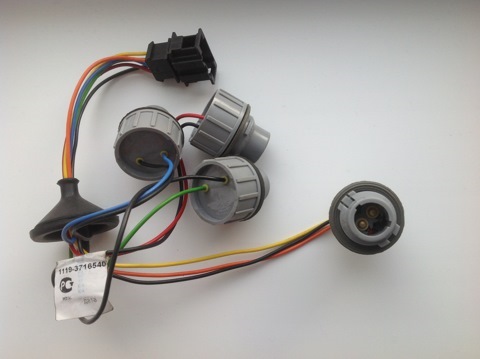

Беремо джгути дротів від Калини/Пріори
Джгути дротів від Калини/Пріори
відрізаємо потрібний нам плафон та готуємо його. Відрізаємо

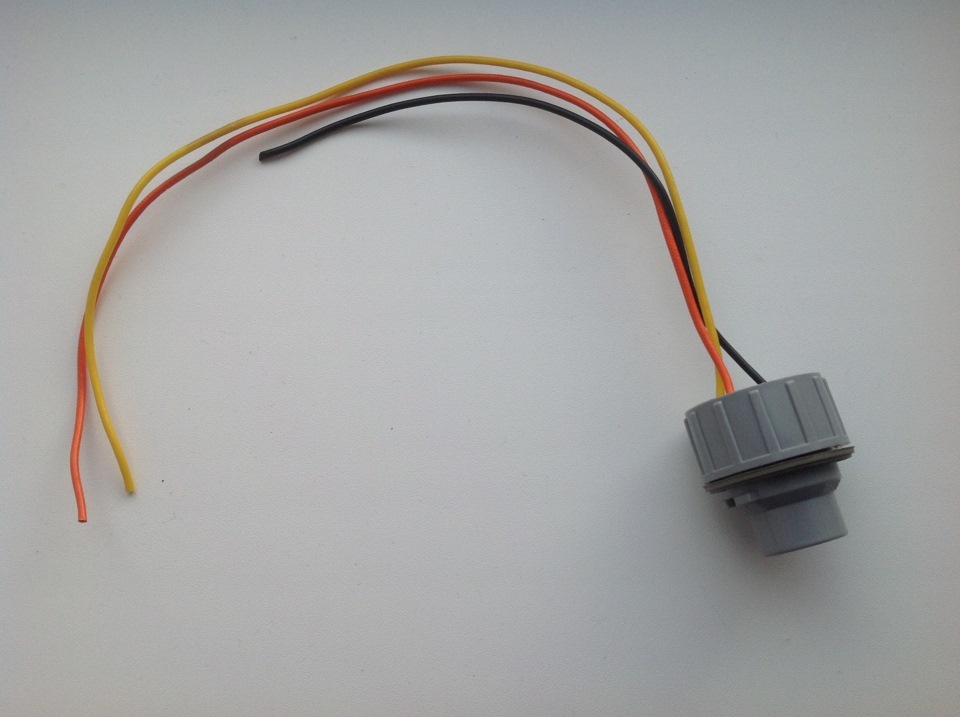

Це наш новий патрон. Чорний це Мінус, Помаранчевий ПТФ і Стопи, Жовтий габарити
прибираємо не потрібне кріплення ножем для паперу. Багато силиприкладати не потрібно, легко відрізається.

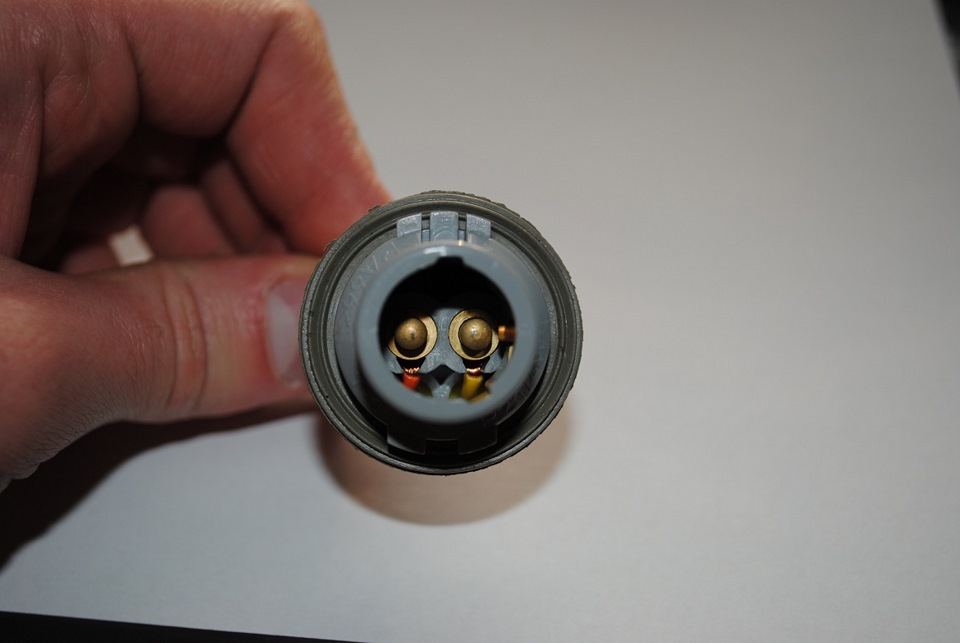

Було

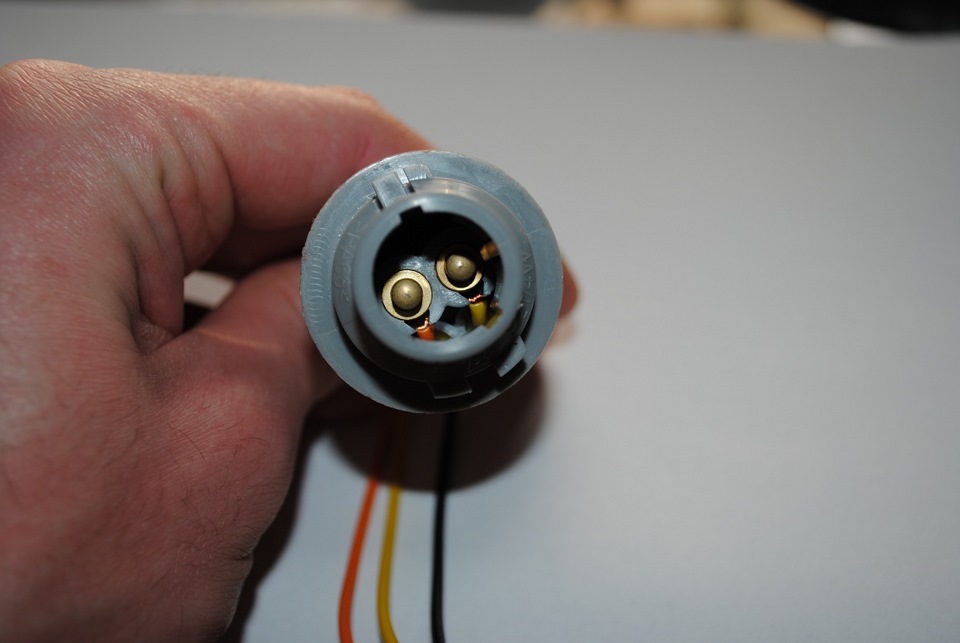

Стало

За бажанням! Відокремлюємо провід Мінус і ПТФ і Стопівтермоусадкою від проводу габаритів

майже готовий плафон
з'єднуємо клеми РІДНИХ плафонів з новими і підкидаємо до жовтогопроводу роз'єм (тут користуємося пояльником) і отримуємо готовийнабір плафонів
Повністю готовий плафон.
роз'єм крупним планом
тепер, коли плафони готові, ставимо їх на законне місце іпідключаємо в рідний роз'єм
нагадую! Чорний дріт — Мінус, має бути припаяний до чорного, аПомаранчевий — ПТФ та Стопи, має бути припаяний до зеленого. Жовтий— це наші габарити

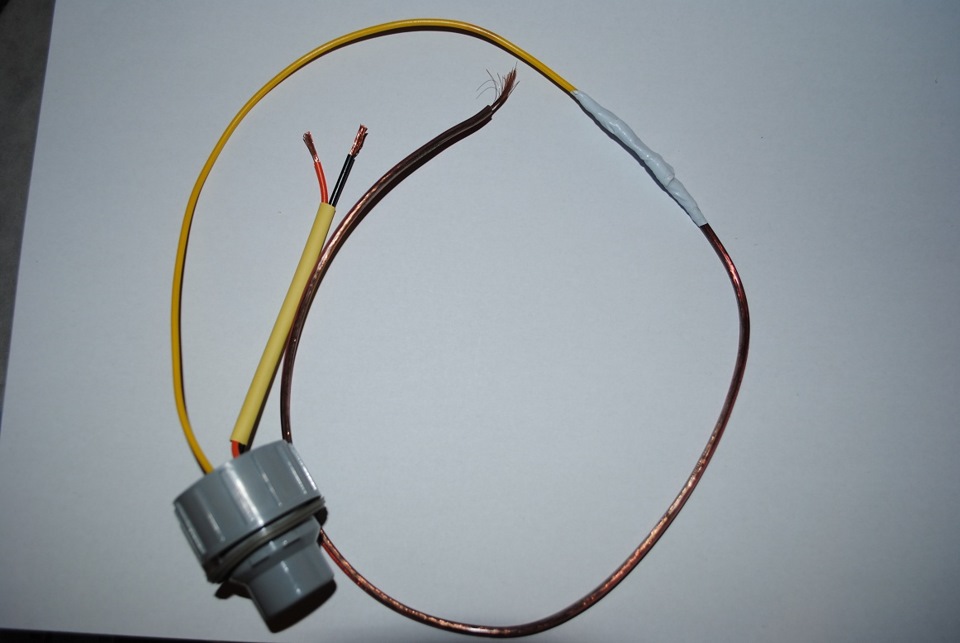

збираємо провід, який будемо підкидати до фішки підсвічуванняномера та кнопки багажника
Я зробив все одним проводом. Довга частина – це права фара, коротка– ліва. Роз'єм впаяв у провід і заізолював термоусадкою. Тепер нампотрібно підключити всю цю конструкцію. Потрібний нам провідЗелений із жовтою смугою. Зачищаємо частину цього дроту тапідключаємо до нього провід габаритів.
Фотку залишив стару т.К. Забув зробити фото нового підключення.

От що як це все має виглядати:

Відсік цілком.

На цьому перший етап закінчено . Рекомендую перше, перевірочнепідключення зробити, як то кажуть "на соплях" що б у разі чогоможна було виправити. >
