Тюнінг передньої оптики своїми руками. (Частина 1)

Зібрав у транспортній компанії два згортки.
Згортки
Що ж це може бути? Швидко розпаковуємо і
>

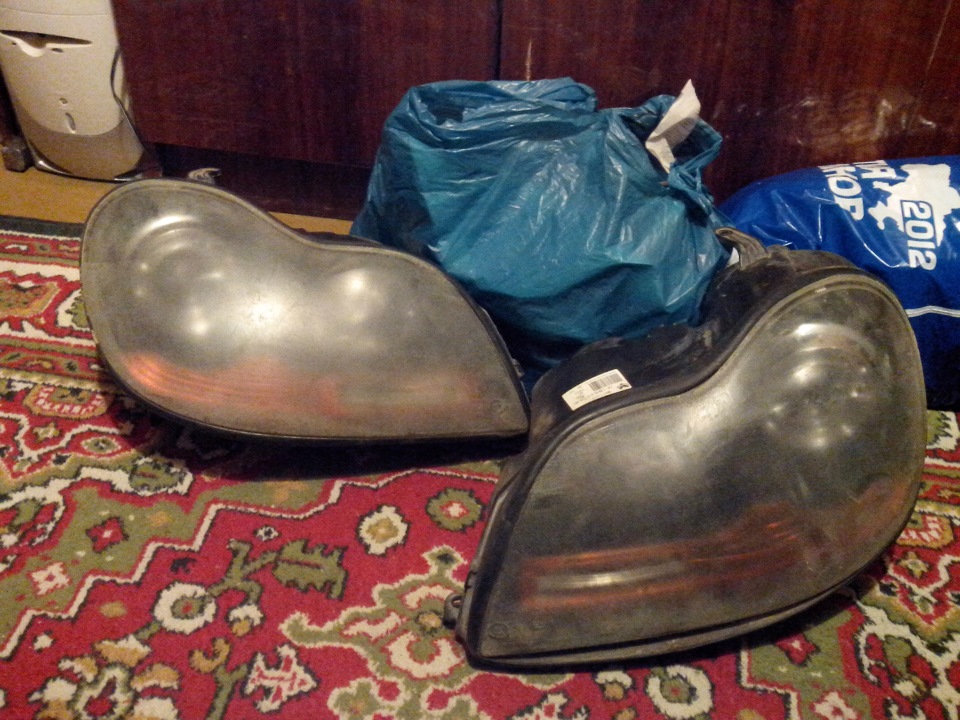

ГлОза )))

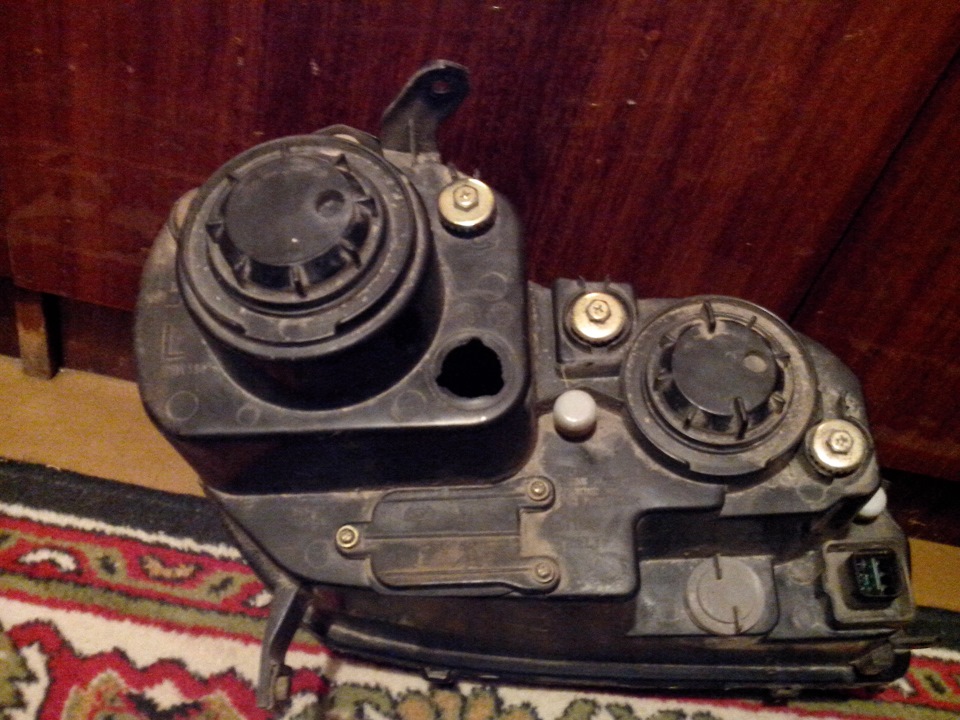

Задня частина.Видно лючки для лампочок.

А значить є поле для експериментів! ) Будемо встановити бі-лінзи, які вже напевно зневірилися куди або потрапити )

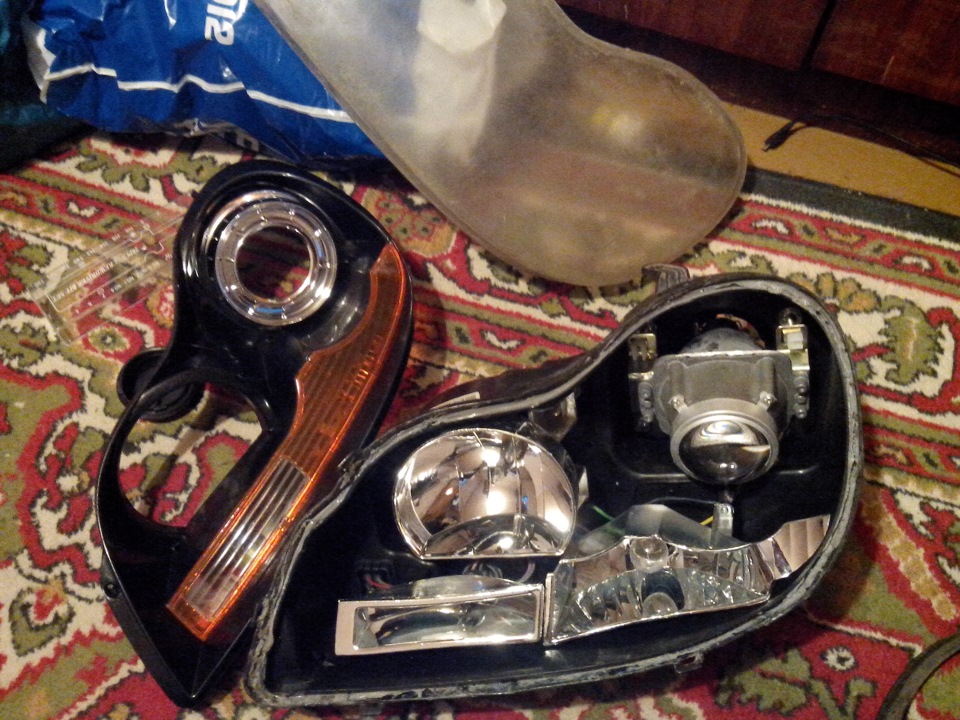

Берем будівельний фен, фару, кілька міцних тонких предметів і вбій. > Розбираю, щоб отримати доступ до лінзи та витягаю її.

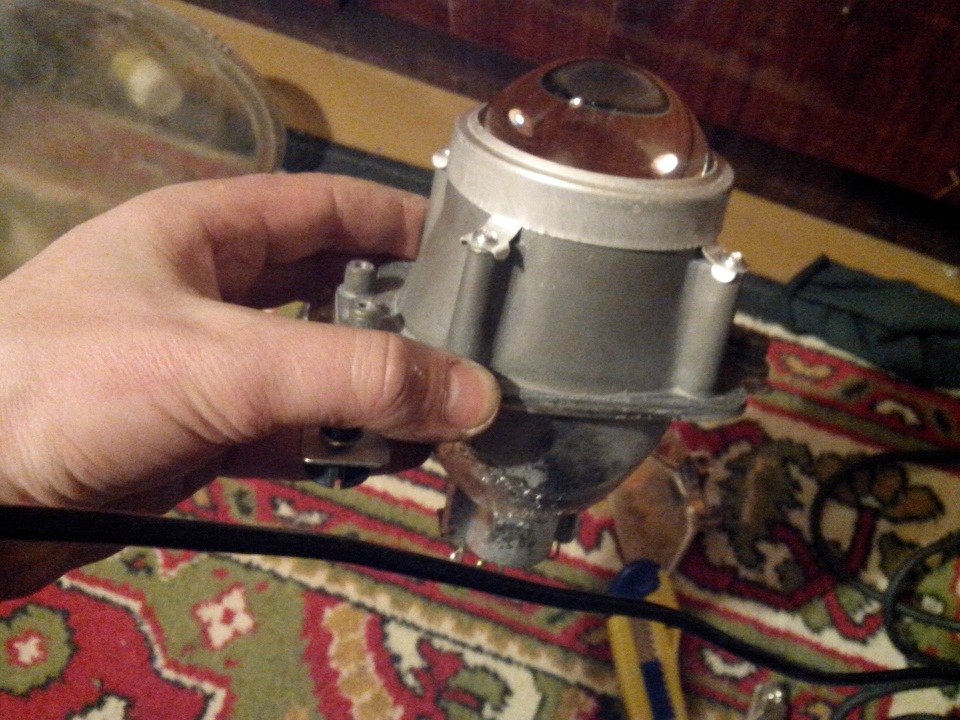

Штатна лінза.
Ось під це кріплення робитиму замінники.

Короче роботи додалося і знову мені світить ручну працю підручнимизасобами по металу) 24.01.2014 24.01.2014 >
Поки було небагато часу на роботі поєднав габарити рідної лінзи зкріпленнями та нової лінзи. У результаті нарис має наступнийвигляд. Х" — це місця кріплення на новій лінзі. До них будепригвинчуватися кронштейни, на яких лінза висітиме у фарі. А самікронштейни матимуть приблизно наступну геометрію

Кронштейни

Найімовірніше різатиму ввечері вдома з алюмінію. Зважаючи нарізницю розмірів лінз, рідні кронштейни ніяк не встановити, а новікронштейни залишаться прямими, але будуть винесені щодо лінзи на1см вглиб фари. Подивимося, що вийде) За допомогою електродриля Задопомогою електродриля і болгарки зі шліфувальним кругом виготовивза зробленими раніше кресленнями два кронштейни для кріпленнялінзи. Кронштейни на лінзі
Кронштейн номер разів
Кронштейн номер два з кріпленням для коректора
Лінза у фарі
29.01.2014

У моєму господарстві сьогодні з'явилися трохи б.У., затеоригінальні ксенонові лампи Philips D2s 4300K
Бульбашки :-)
Маркування

Окрім цього обзавівся слим блоками розпалювання дуже популярногобренду NoName.

Блоки розпалювання

І перехідники під D2s лампи.

Став ще на крок ближче до завершення цієї витівки :-)
