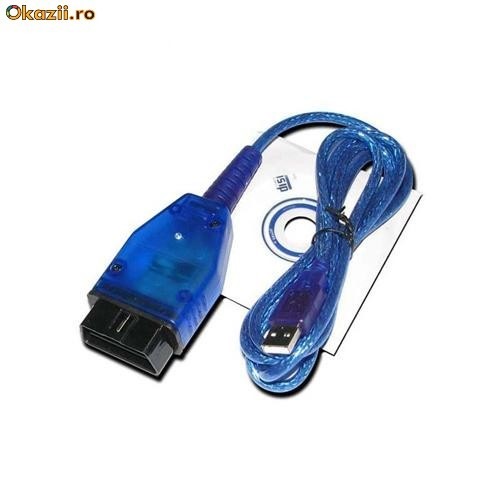

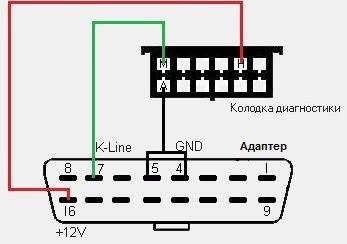

OBD-II, а роз'єм на машині GM-12 можна було купити перехідник, але нестерпно ж перевірити) тому знайшов ось таку ось схему з'єднання:

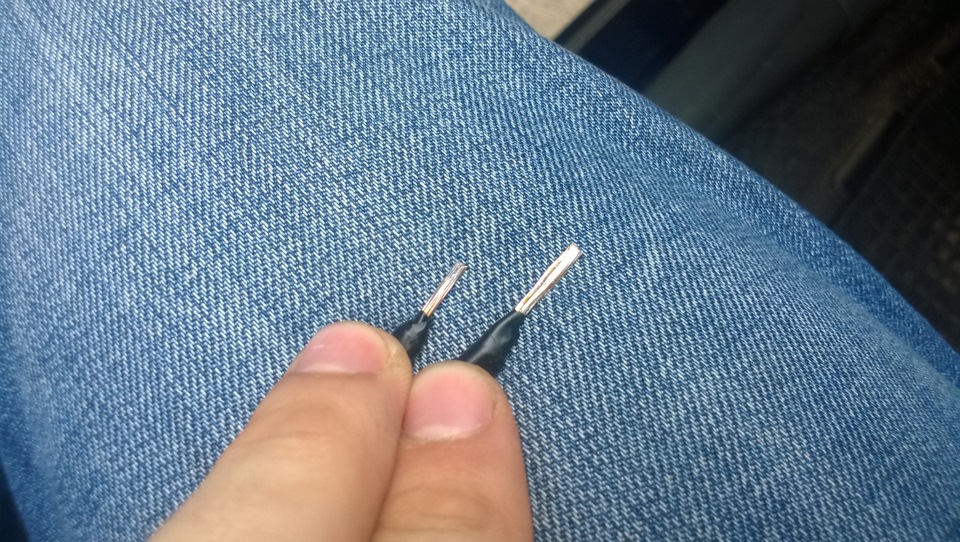

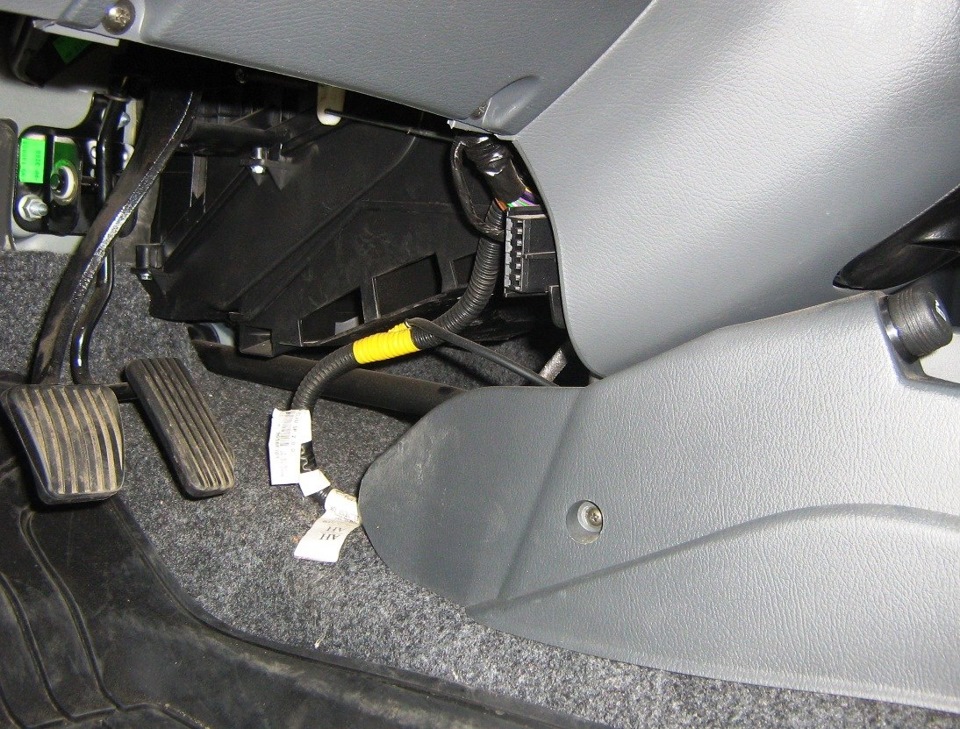

Але знову ж таки, на колодці не було роз'єму H, і на 16 контакт кабелю прямо з акумулятора подав 12 В. Для з'єднання між колодкою і роз'єм використовував звичайні дроти, з одного боку клеми куплені на радіоринку, з іншого просто луджений провід, у колодці не бовтався і тримався в принципі добре)

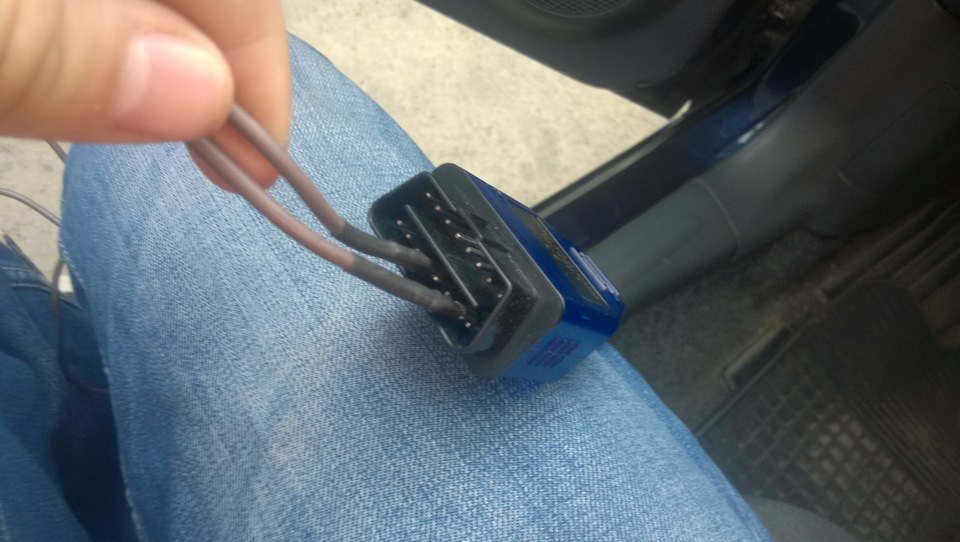

з'єднання на роз'ємі кабелюДля самої ж діагностики використав програму Delco 1.2.0.7. Після підключення помилок не виявило, але прочиталися деякі параметри з ебу.
Запчасти на фото:112071
