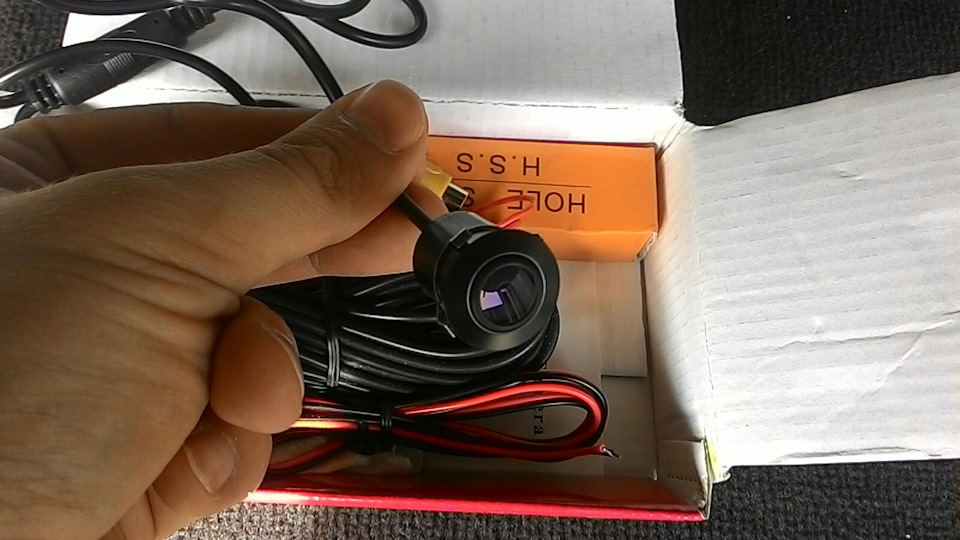

Отже, камера куплена, обшивка розібрана. Починаємо…
1. Від'єднуємо роз'єм

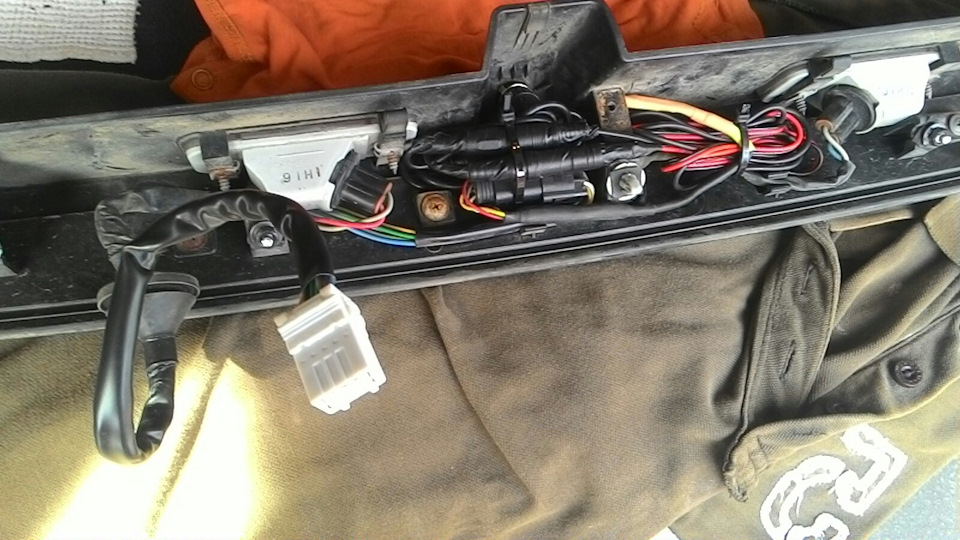

2. Знімаємо накладку кришки багажника (в якій- то й знаходиться всятрібуха) 4 гайки, 3 кліпси

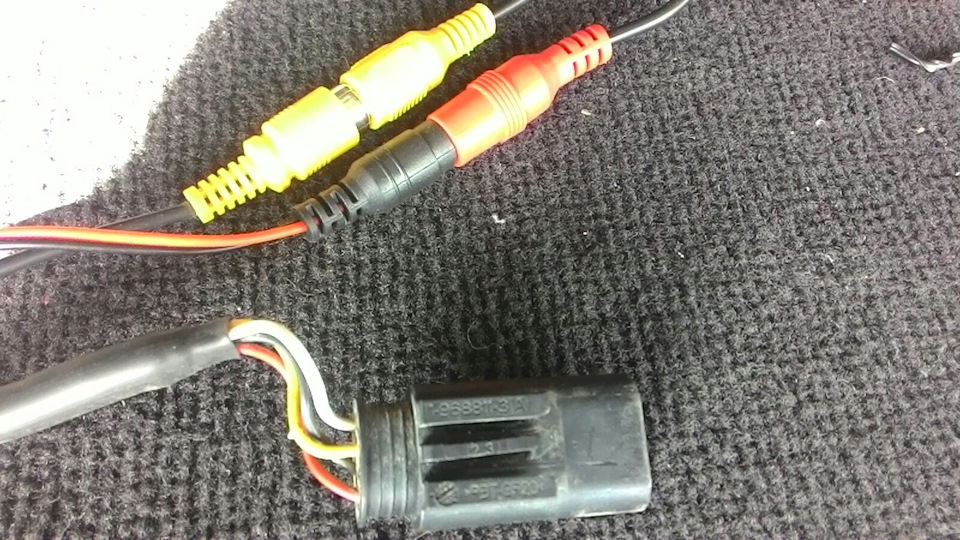

3. Від старої камери відкушуємо штатний роз'єм ... Стару камеру увідро

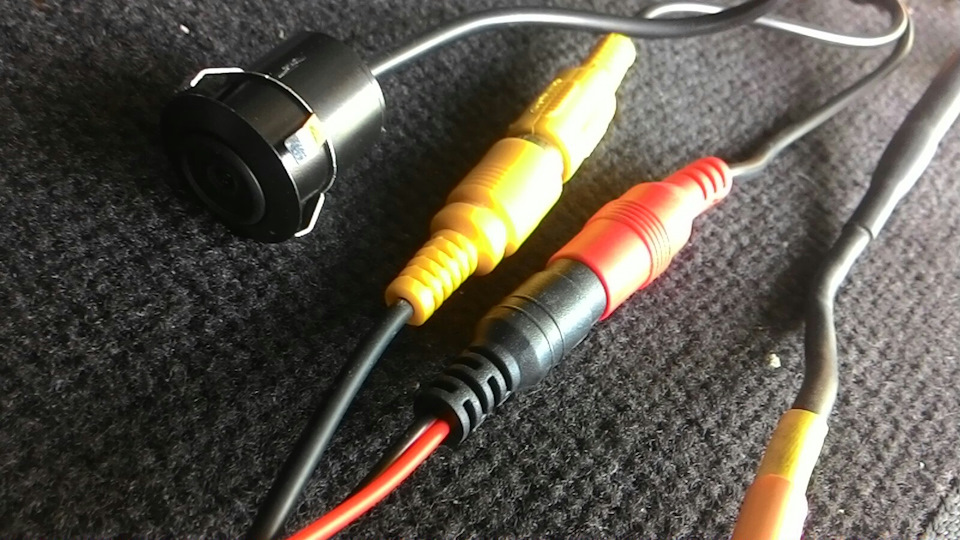

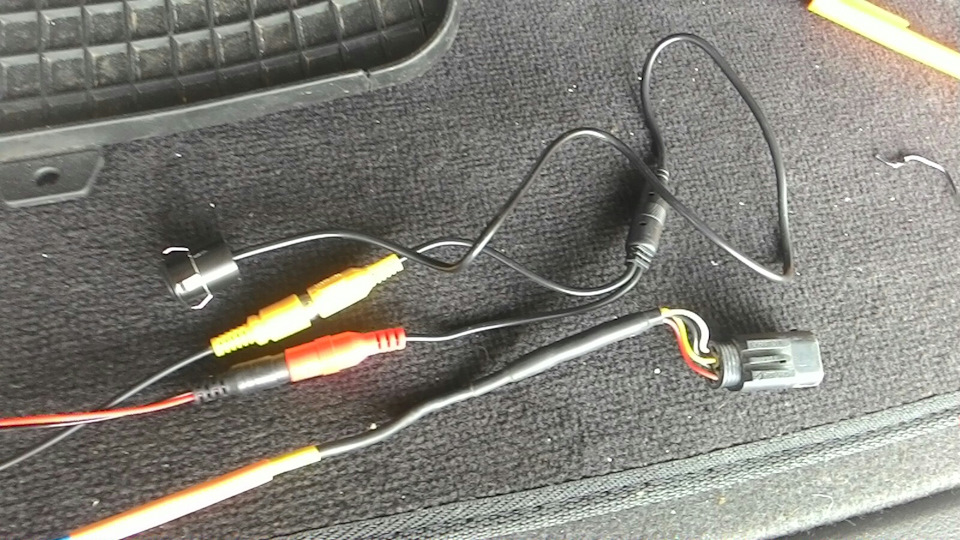

4. Паяємо кінці нової камери з роз'ємом старої. Штатному роз'ємічервоний провід "+", чорний "-", жовтий AV-сигнал, білий - базасигналу (або "екран", або "мінус" сигналу)
5. Все ізолюємо, укладаємо проводку і збираємо у зворотнійпослідовності
Камера стала на місце.Як там і була.
Працює добре. Протестувати
Малюнки додаю.
Всім удачі! =)
>
Коментарі20
посилання на камеру або точне пліз
Білий можна з чорним дротом об'єднати?
Ні. У них різні функції
Чудово зробив. У мене камера трохи інша, за якістю аналогічна, і ця камера, і та що була у мене до неї, мерехтить зображення на екрані. Не зрозумію від чого. Може що харчування від ліхтаря заднього ходу не пропаював? Як думаєш, може бути від цього?
Коли мерехтить-проблема швидше не в харчуванні, а в av-сигналі. У мене коли штатна камера вмирала - теж мерехтіла, поки зовсім не згасла. Перевір контакти на магнітолі для початку.
Чудово, спробую
Добре зробив. А стара камера в тому ж місці була? Я собі в плафон поставив штатну камеру.
Спасибі). Так. Це її штатне місце. Тільки стара ставилася зсередини на гвинтики, а нова зовні на клямки
камера, яку ти взяв зазвичай у бампер ставиться. Знайомий мені продукт. Ти добре її пристосував.
Найпростіший варіант. Все одно дірка такого діаметра вже була))
дивно, взагалі штатна камера 6-вольтова, але магнітола у тебе не оригінал ... як так?
На рідній магнітолі діти гримнули дисплей. Щодо 6 В не знаю ... за схемою плюс подається від ліхтаря заднього ходу, а там 12В, я міряв. Так що можна сміливо ставити будь-яку 12вольтову китайську))
У скільки камера обійшлася? і який у нас штатний діаметр камери =))
400 грнШтатна камера квадратнаНова в діаметрі 10 мм. Штатний отвір не міряв
Можеш дати посилання на камеру
Не можу. Я її на авторинку купив)
Ясно!
Класно!щось рано камера померла.
Та вже((( я її розібрав, а всередині все дорожньою хімією пороз'їдало)((( такою фігнею у нас взимку дороги поливають...))
нова краще за стару показує? Ось думаю відразу поміняти і не чекати поки здохне.
