Всім доброго часу доби.
І ось пост про черговий доопрацювання в моєму авто.
Сьогодні мова піде про те, як можуть підключити ПТФ на СТО і якможна це зробити в гаражі.
Комплектація мого авто не передбачає ПТФ, в салоні звичайнийперемикач, у бампері заглушки, були.
На СТО поставили птф, і працювали вони спільно з кнопкою задньоголіхтаря птф.
Посидів, подивився і вирішив зробити з розуму, через перемикач.

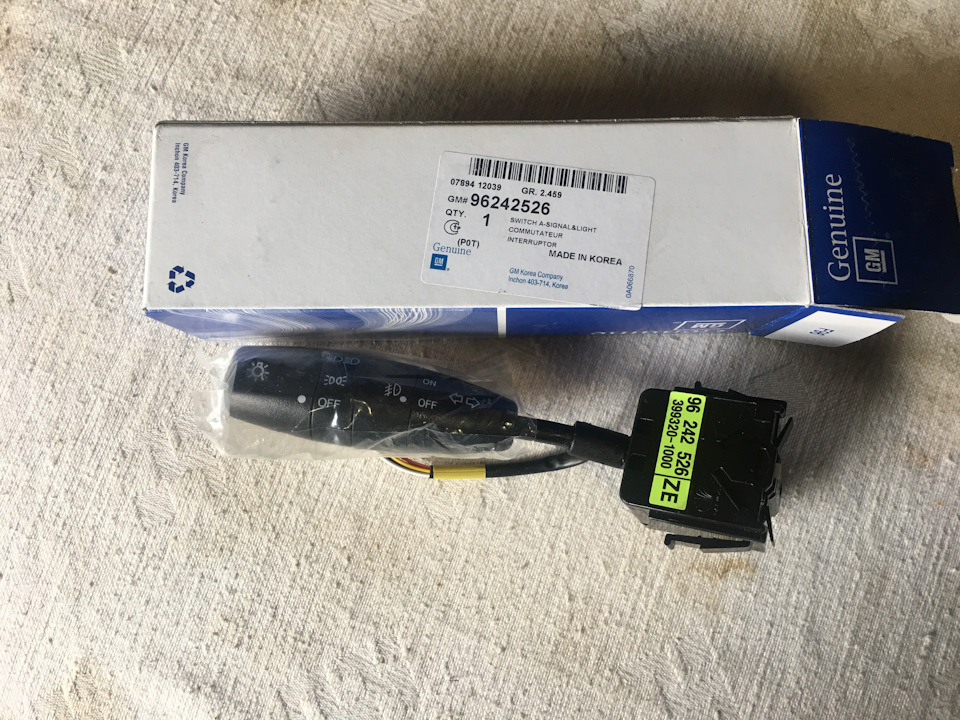

Замовив перемикач GM 96242526, дочекався суботи і помчалаустановка.
Переключатель GM Вийшов у гараж, думаю все тут просто, з кнопкизняв, в підрульовій поставив ... Все було настільки колгоспнозроблено що люди встановлювали ПТФ не заморочувалися особливо іпросто врізали провід "+" птф до релі заднього ліхтаря. Запобіжник? Не, не чув. Чорного кольору був.
Взяв реле, колодку, проводи та поїхали за схемою

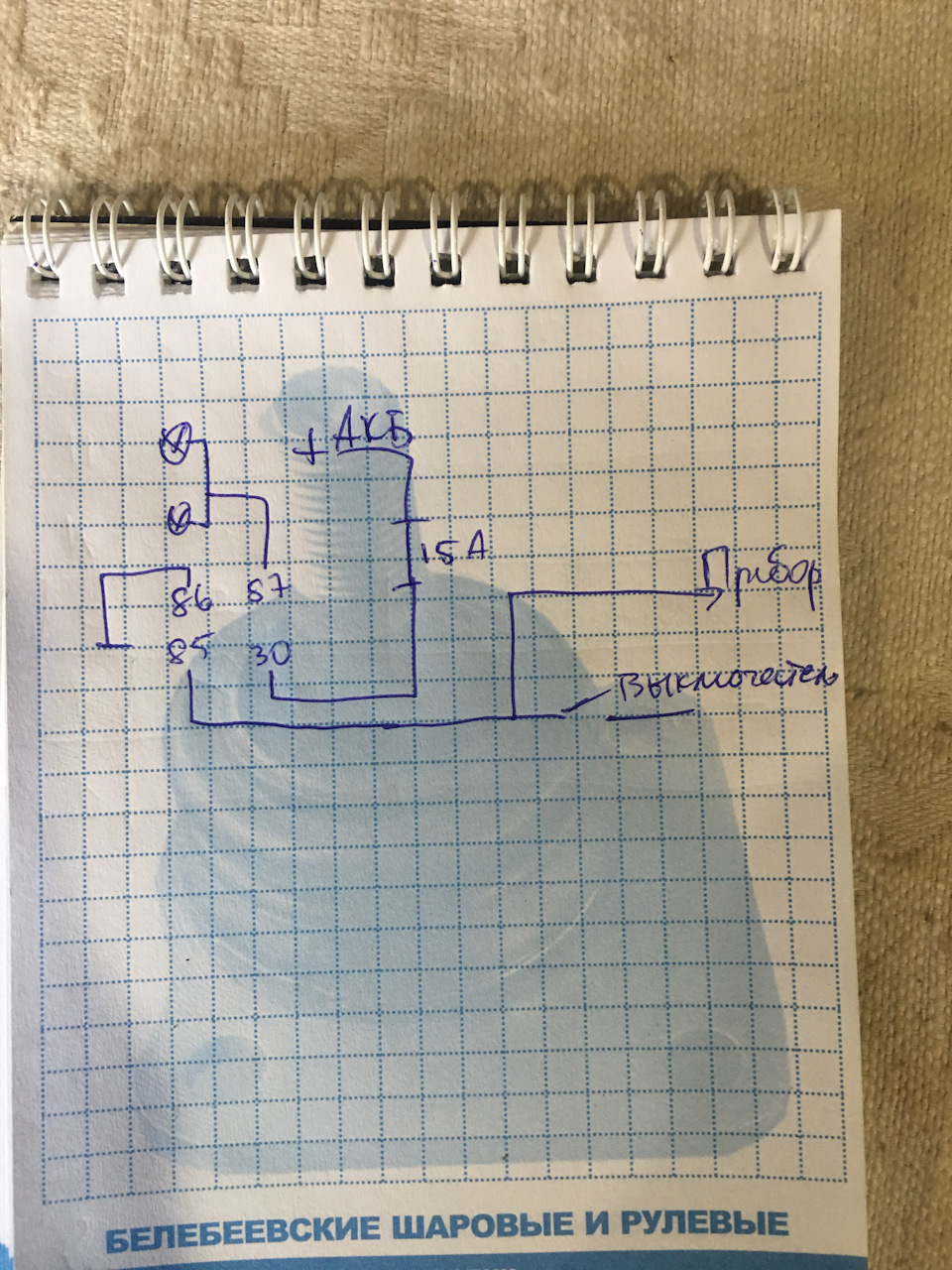

Схема підключення
На установку пішло +/- 2 години, прокласти всі дроти щоб нічогоніде не терло.
Випилив з ПП контакт на ABS що б відображало відповідноюлампочкою.
Підключав до габаритів.
Ну і власне готовий результат

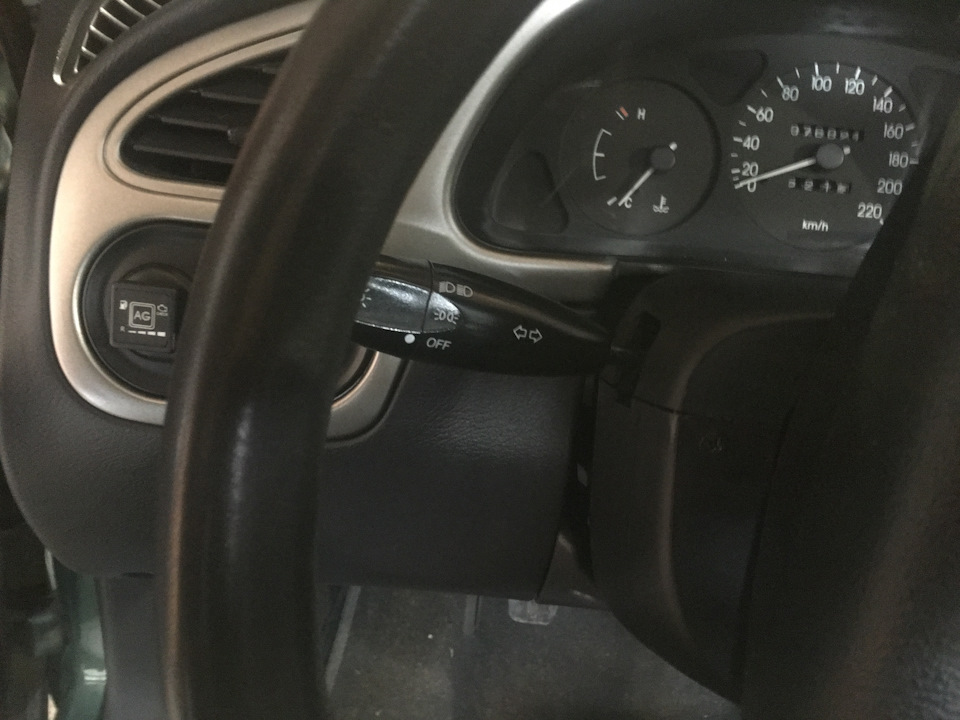

Як це було

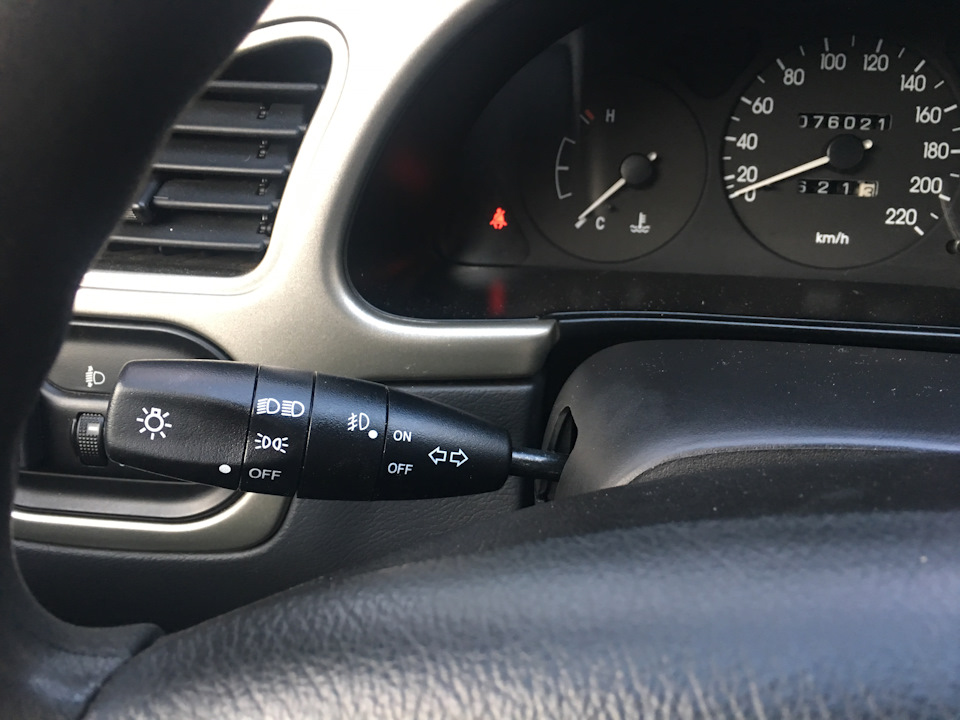

Перемикач на своєму місці

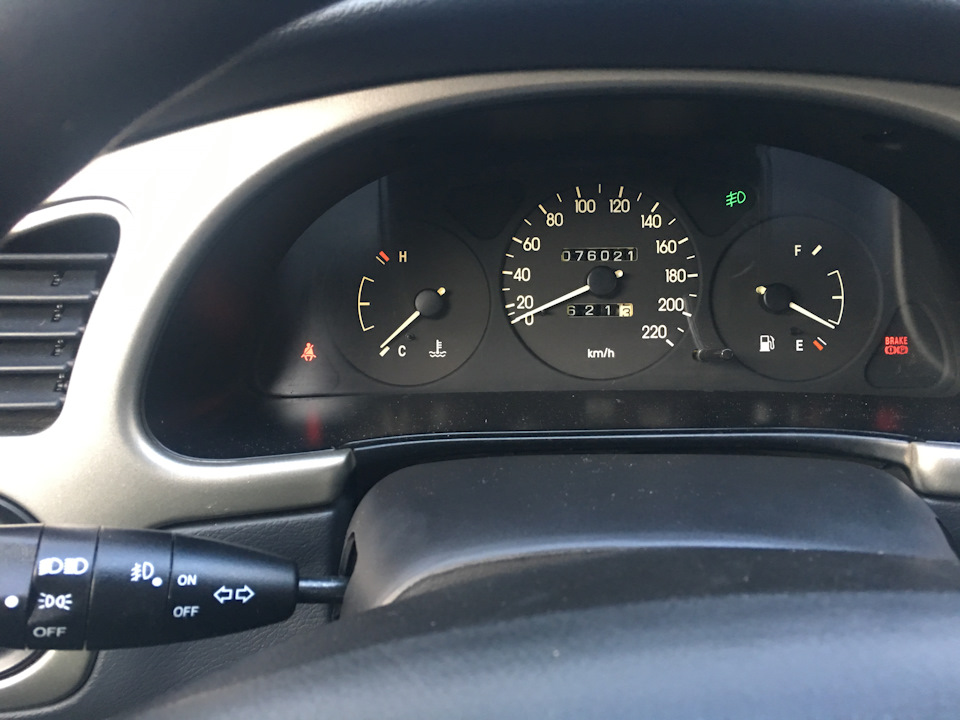

Індикатор на Панелі приладів
Вже робоче на авто
Коментарі6
Все добре, але є одне АЛЕ! Твої ПТФ включаються без основного світла! Тобто, ввімкнув передні ПТФ, а ззаду ліхтарі не горять! при включенні запалення, а з лінії ILL - габаритів.
Передні туманки не горять самі по собі, горять тільки при включених габаритах і ближньому, дальньому світлі фар, задній ліхтар можна увімкнути штатною кнопкою біля годинника
Отже, підключено не за тією схемою, що на малюнку!
І таки так, схема трохи не та, спасибі що помітили, ось так от і вводять людей в оману) Підключав за такою схемою Масу з птф на малюнку не відобразив
Індикація на приладку була заводська під ПТФ?
Ні, переставив з abs
