Товариші електрики, потрібна ваша допомога. Нюанси сигналізації.

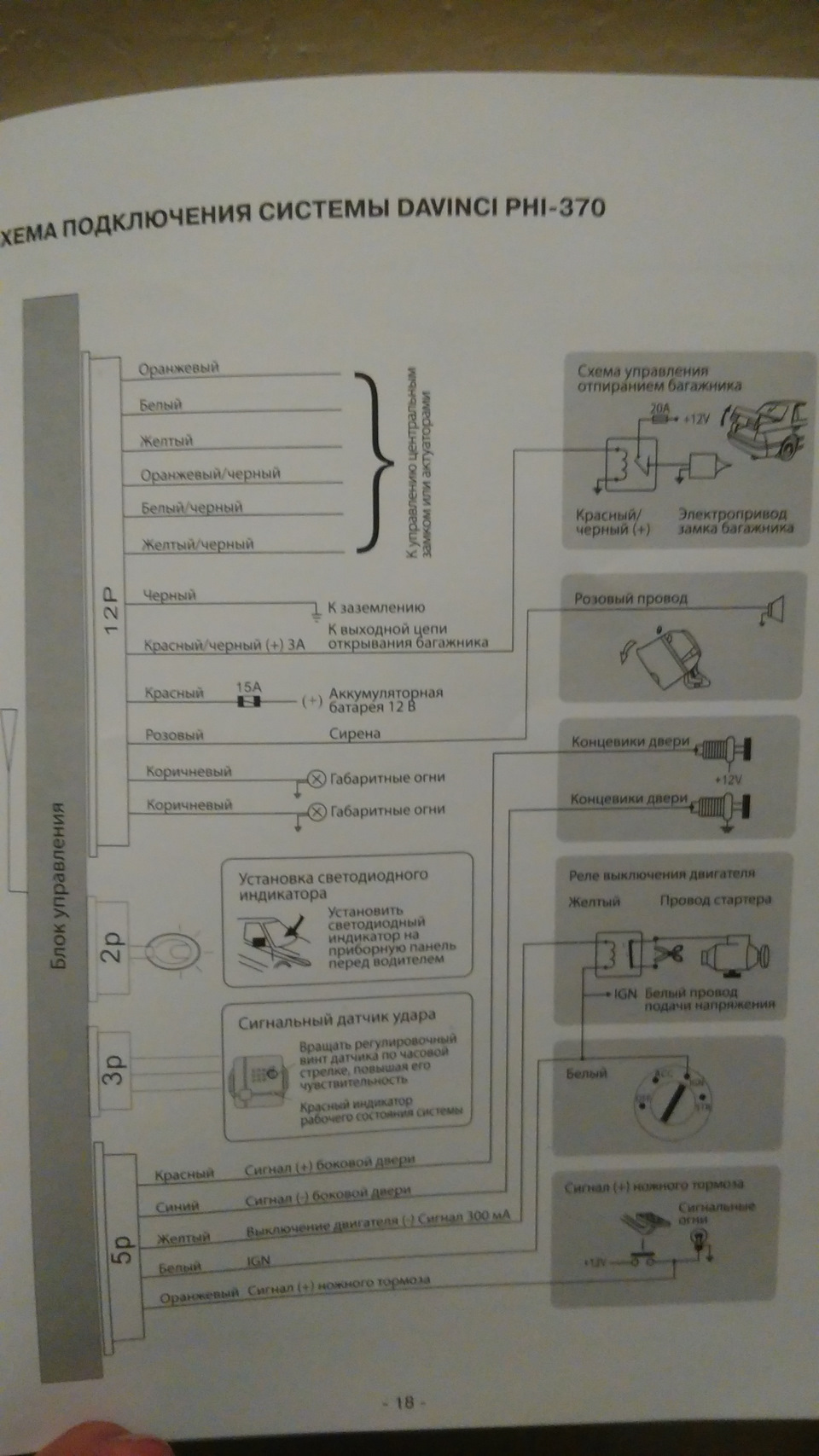

Всім доброго часу доби, купив сигналізацію. За схемами не можузрозуміти як підключити центральні замки, прохання пояснити напальцях, (які проводи підключити паралельно до чотирьох моторчиківі куди дати інші), а то в інтернеті інформації не знайшов.






Коментарі7

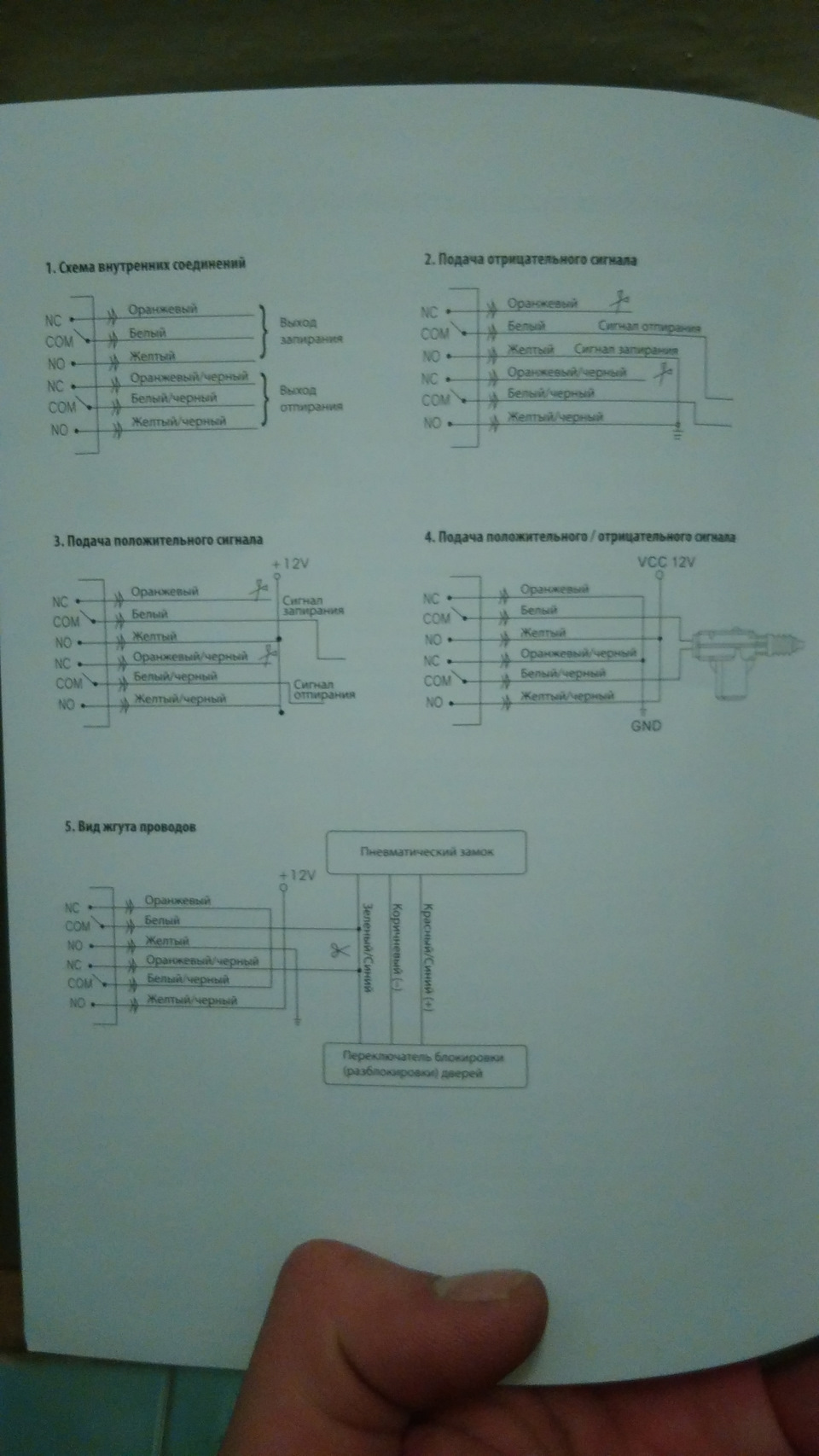

якщо стоять лише актуатори (без блоку центрального замку) то все роби за схемою №4
Загальні контакти, позначені як COM до приводів у дверях, нормально замкнуті позначені зазвичай як NC на масу, а нормально розімкнені NO на плюс через запобіжник номіналом, що залежить від кількості приводів. На один привід 5А. Як то так.
Тобто, як я розумію, мені за 4 схемою потрібно помаранчевий і оранжево чорний з'єднати разом і кинути на масу, жовтий і жовточорний кинути на + через запобіжник 20А (чотири приводи), ну а білий і білочорний кинути на приводи. все вірно, чи можна жовт...
Точно, обов'язково через перед
на мінус кидати запобіжник?
Ні, тільки на плюс
Добре, дякую велике)))
