Правильні американки

Доброго дня, відвідувачі цієї сторінки )
Мені здається у кожного 2-го зубиловода є такий запис у бортовомужурналі ) У цьому записі я розповім як я зробив собі американки)

І так, завжди мені подобалися американки, ось просто знав, що куплюзубило і поставлю туди американки і ось той час настав )

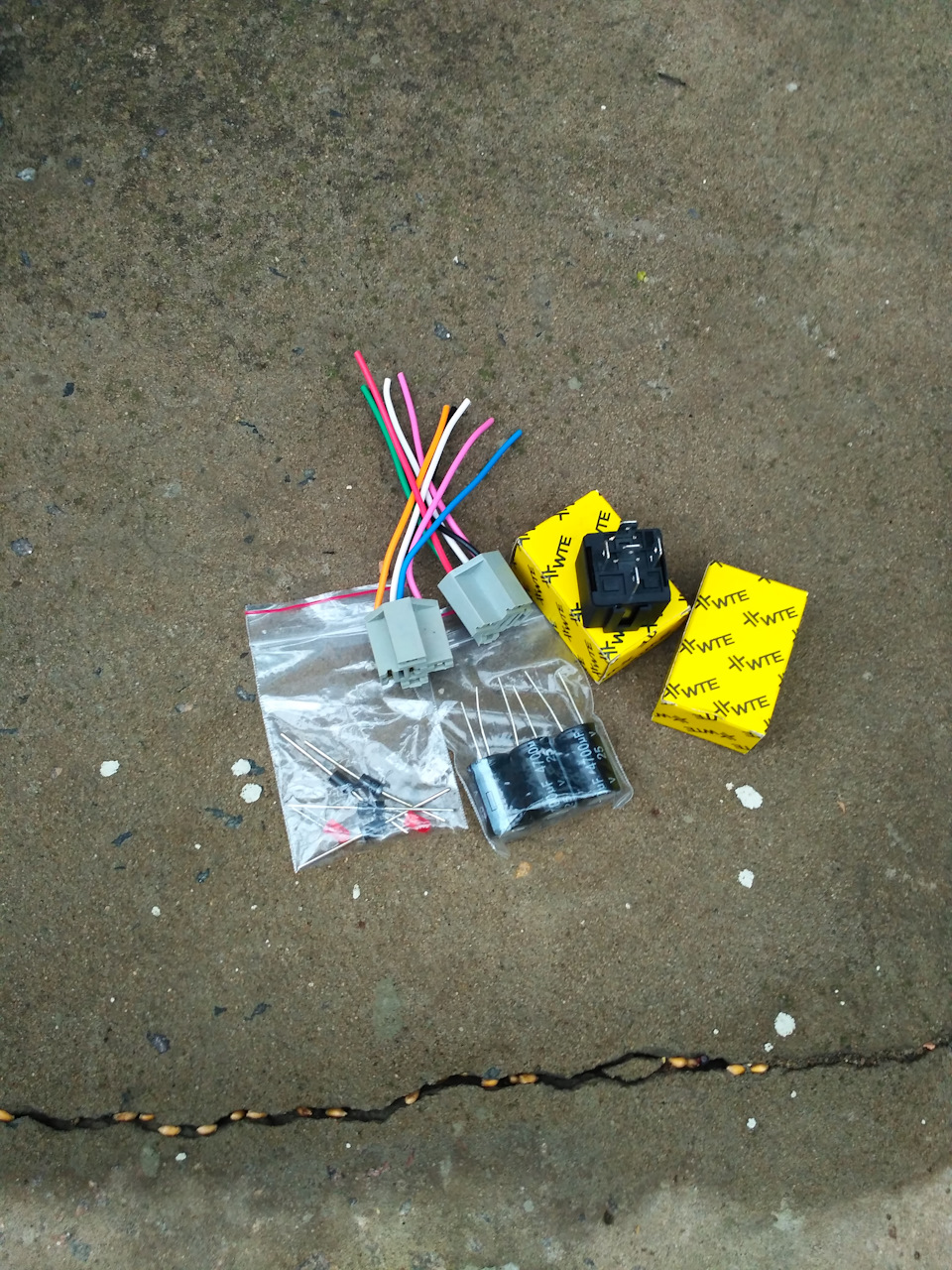

< Що ж нам знадобиться:1. Реле 5 контактне - 2 х 24 = 48 грн
2. Роз'єм реле 5 контактне - 2 х 5 = 10 грн
3. Конденсатор 4700mF 25V - 2 х 11 - 22 грн
4. Діод 1N5819 - 2 х 1 = 2 грн
5. Клеми типу "мама" - 8 шт
6. Клеми типу "тато" - 2 шт
7. Клеми кільцеві - 2 шт
8. Ізолента/термозбіжна трубка
9. Болт з гайкою на 6 - 2 шт

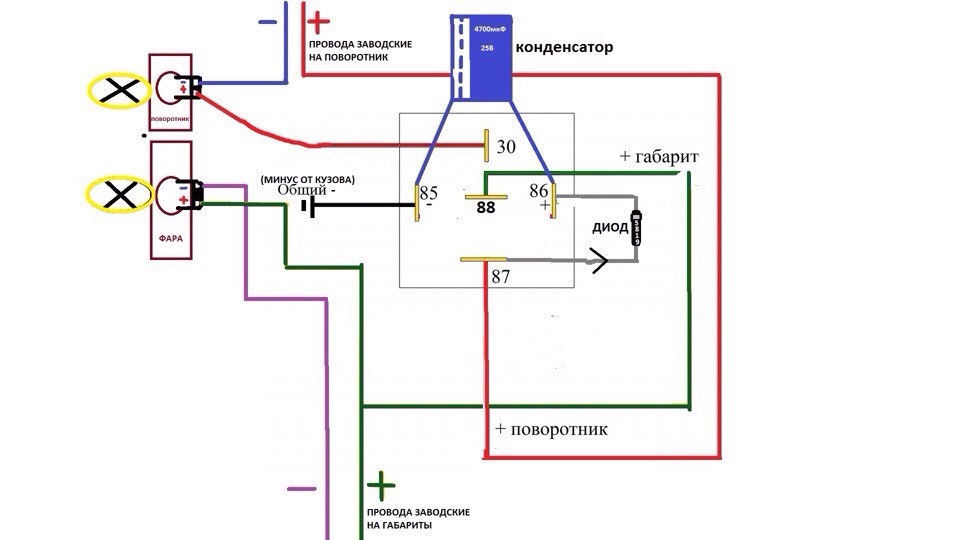

І ось ми зібрали все це добро і можна приступати до роботи) Схемуза якою ми підключатимемо "правильні" американки знайшов напросторах драйву) Плюсом цього підключення, що коли вони включені, а нам потрібно включити поворот, то одна сторона горить, а другаблимає. Тож ми не заважаємо іншим учасникам дорожнього руху )
Дочекавшись посилки, починаємо працювати )

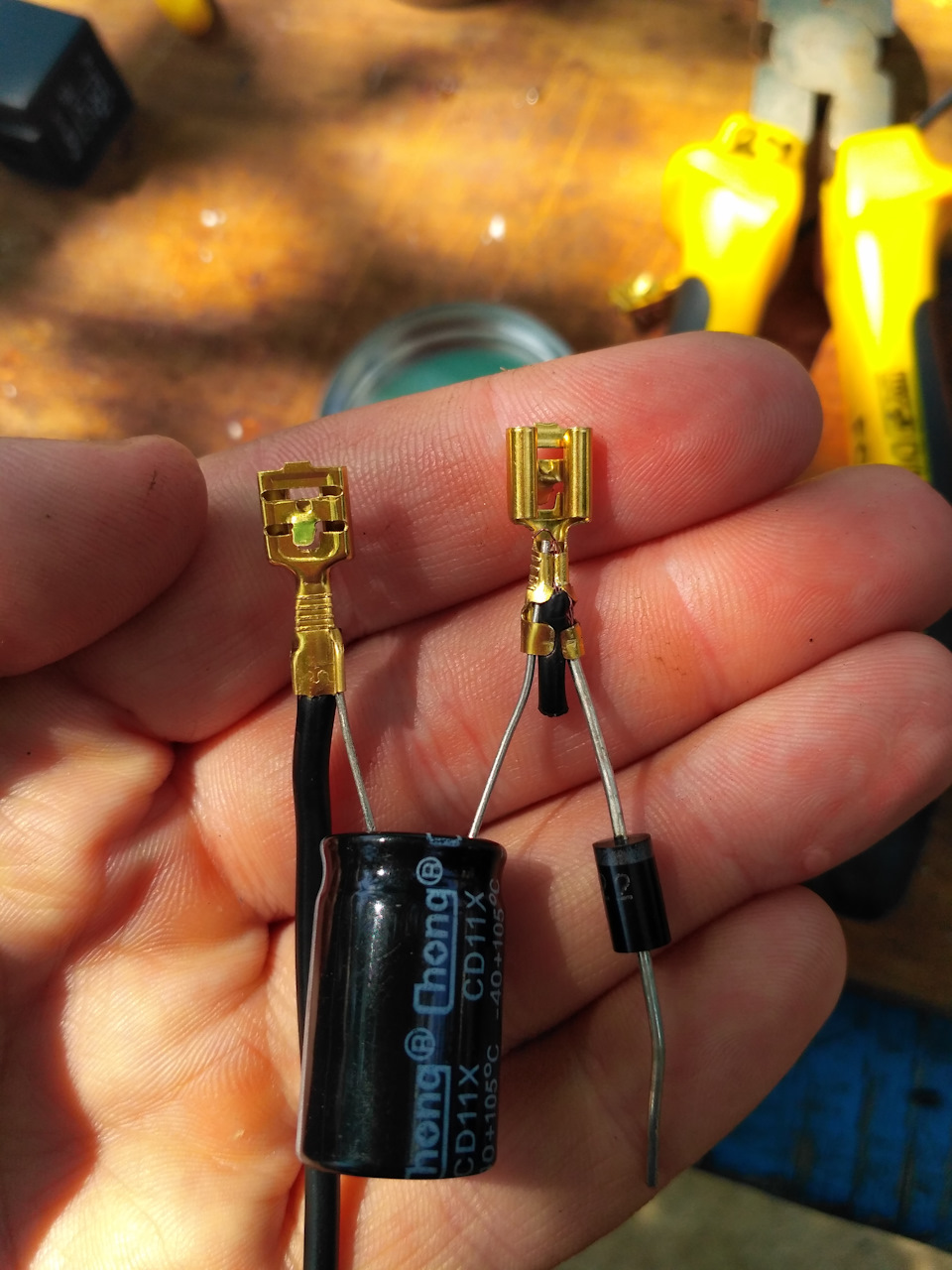

думав, що конденсатор і діод я паятиму. Але коли приступив дороботи, то зрозумів, що все вдало можна обтиснути клемами). Тамоголений. Це зроблено для кращої фіксації ніжок компонентів уклемі, що сидить дуже щільно там )

! Примітка!

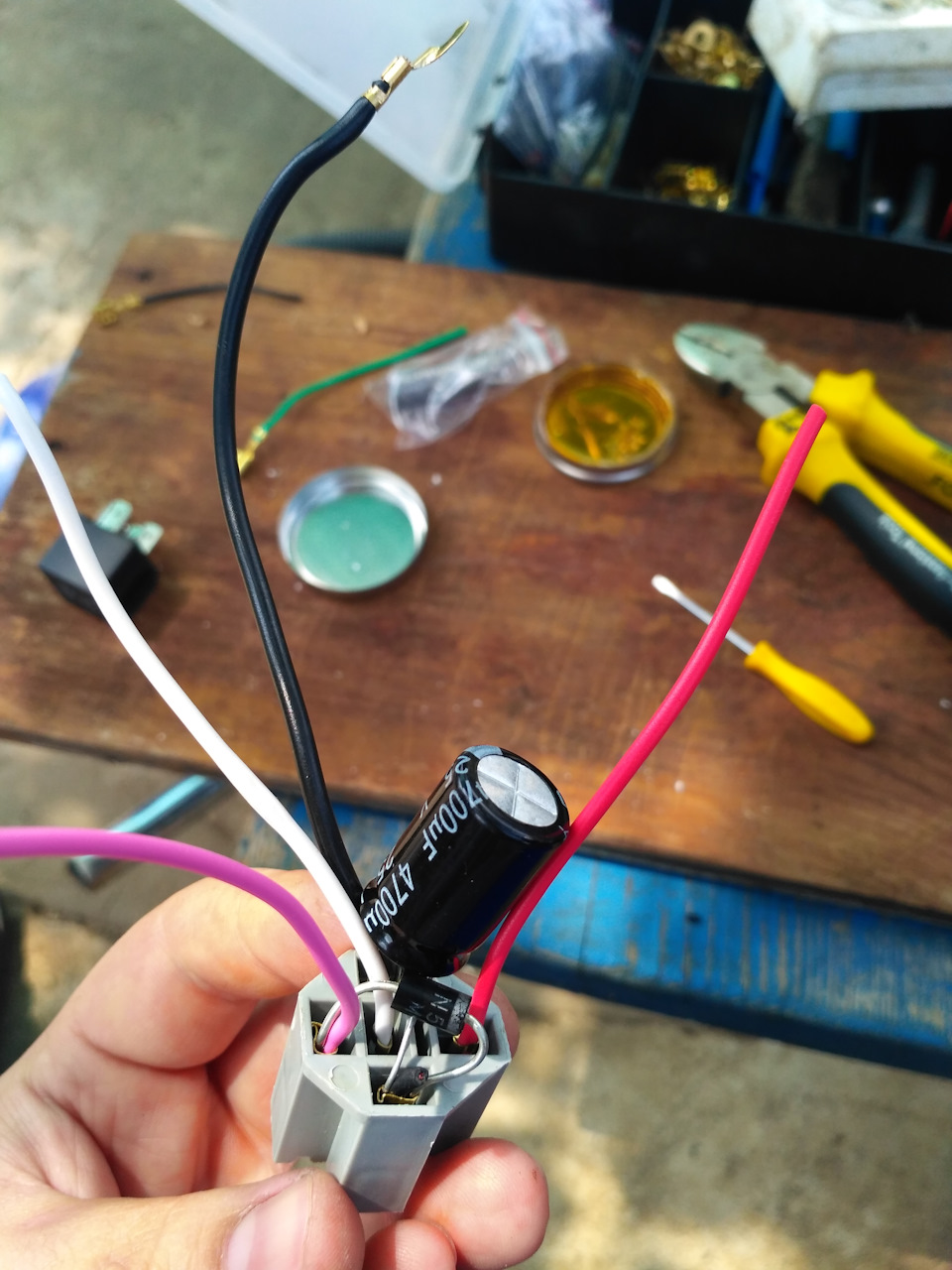

Діод потрібно сірою смужкою чіпляти до 86 контакту, апротилежною до 87.
Конденсатор сірою смужкою на 85 контакт, а протилежний на 86 (до діода)

Я читав кілька записів на драйв2 з приводу американок, то мало хтоподовжував дроти, все робили на дротах які йдуть разом із колодкою.У мене майже всі дроти були свої, я їх робив нові, щоб не було всевпритул, врахуйте це)). Далі я пішов перевіряти все на машині, всепідключив і тут бац, не горить нічого. Я шокований, починаю шукатипричини.Спочатку зняв та перевірив усі контакти, чи правильно япідключив. Все згідно зі схемою, все правильно. Іду далі, починаюшукати + на габарит. Тикаю на зелений провід, а плюсу немає, алеяк? Адже розмір горить. Тут я дістаю колодку та шукаю провід нагабарит. Так ось:

! Примітка!

На схемі зазначено, що зелений провід це + заводський габарит, насправді там жовтий з одного боку і жовто-чорний з іншого боку, Будьте уважні. Можливо звичайно, що людина яка придумала цю схему, просто вказала зелений колір дроту, не маючи на увазі під проводку2109, але я якось не подумав. Добре, плюс ми знайшли, знову всепідключаю, а воно не горить!

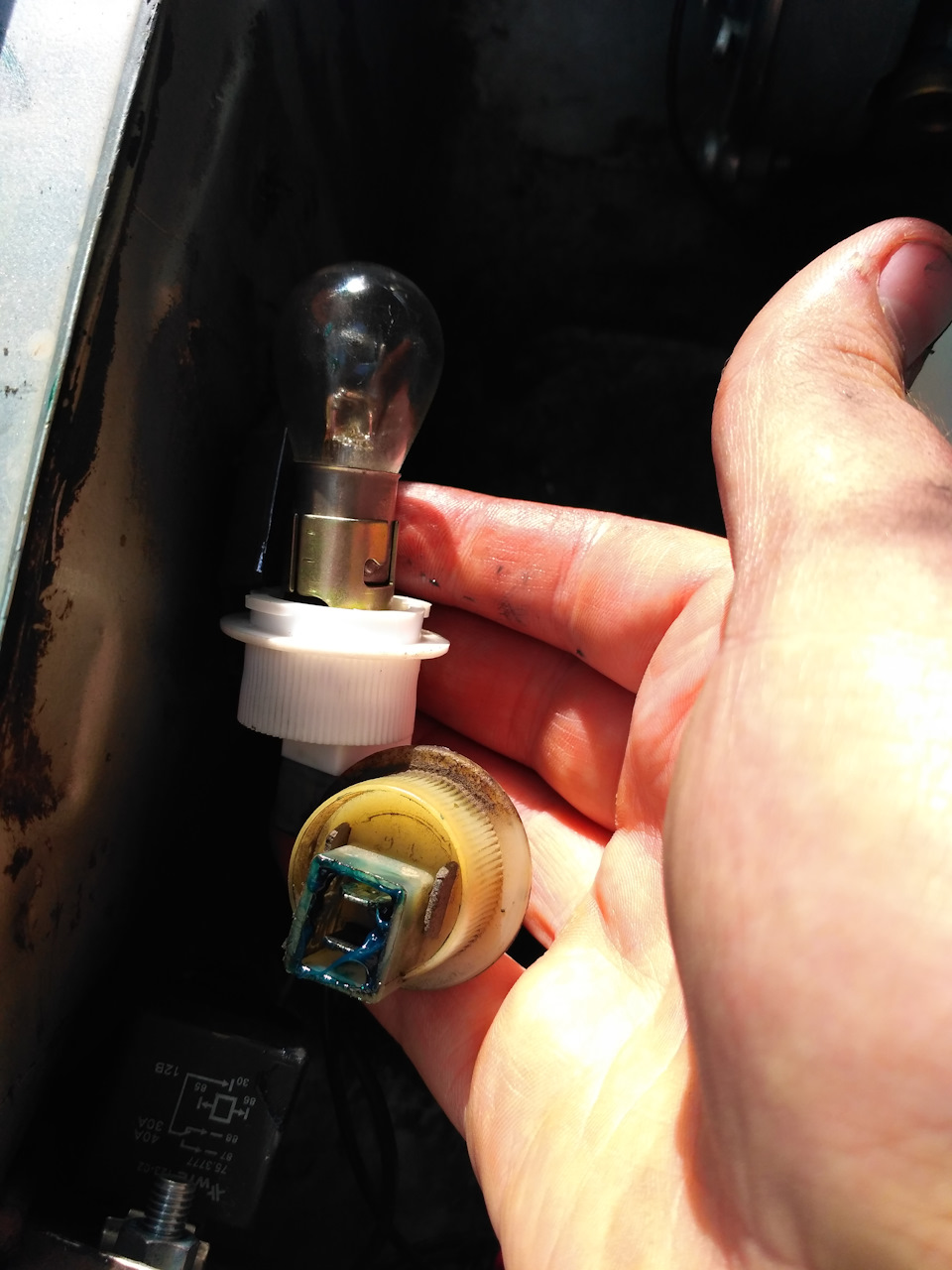

У мене паніка, починаю дивитися плюс на поворотник, він є, алелампа не горить. Я думаю, може згоріла? Дістаю її - ціла, ставлюнову, робочу - не горить! І тут один рух і вона спалахнула. Нудумаю поганий контакт, замінив клеми, здалося мені як окисленнянебагато. Але знову ж таки, горить тільки тоді, коли його трохиповорушив. Мене така робота не влаштовує, збираюся і їду вавтомагазин купувати новий патрон).
Все горить, ми молодці. Запаковуємо все надійно і переходимо допошуку місце під цю лабуду) Час знайти місце під масу. Бачив багатолюдей дірявят крило і просто кидають масу так, але я не любительзайвих отворів. Не знаю для чого те місце, але воно є Купив новіболти з гайками на 6)
/p>

І все благополучно встановив)

Другу сторону зробив швидко) Знаючи вже всі підводні камені)

І в кінець отримуємо ось такий результат )
Бюджет цього запису ~80 грн, з урахуванням того, що деякікомплектуючі у мене були в запасі)
За невелику суму ми отримуємо непоганий стиль для авто)

Дякую всім за увагу!
<
Думаю розписав все гранично зрозуміло і просто)
Якщо є у кого питання - питайте, ну а я з вами прощаюся)
До нових зустрічей! )

"
