Повітряний сигнал

Доброго часу доби, панове! " Давно не бачилися, а все тому, що небуло нічого такого, що можна було б написати в бортовий журнал.br/>
Не звик я писати про те як :міняти масло, мити машину і тд ітп.
Ну а тут вже є багато фото і багато літер, починаємо )

Повітряний сигнал:Як давно я його хотів ) Так, можна прожити і безнього, але хотілося дуже цей девайс )

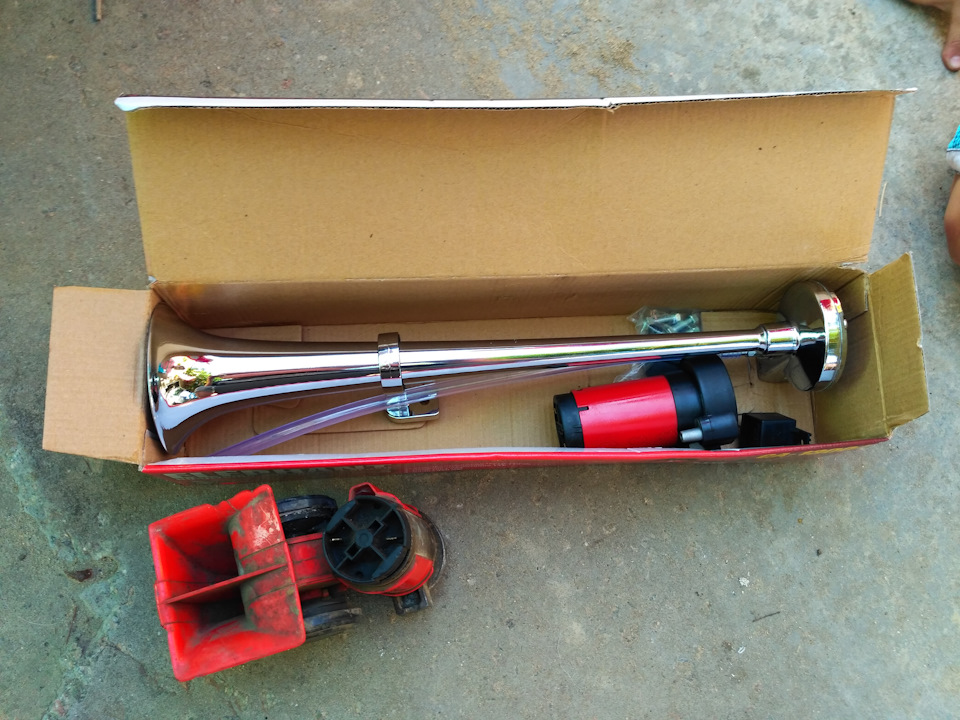

Таким чином, нишпорив інтернет і знайшов цей сигнал за найдешевшоюціною на сайті Lada Tuning Замовив його, сума замовлення - 320грн.. Коли в місцевих магазинах сума була близько 450 грн. Все, батько мені підігнав був равлик, теж з компресором.І ось у менез'явилося бажання поставити це все разом) Ну, що ж, приїжджаємо знавчання на вихідні і маємо ось що:

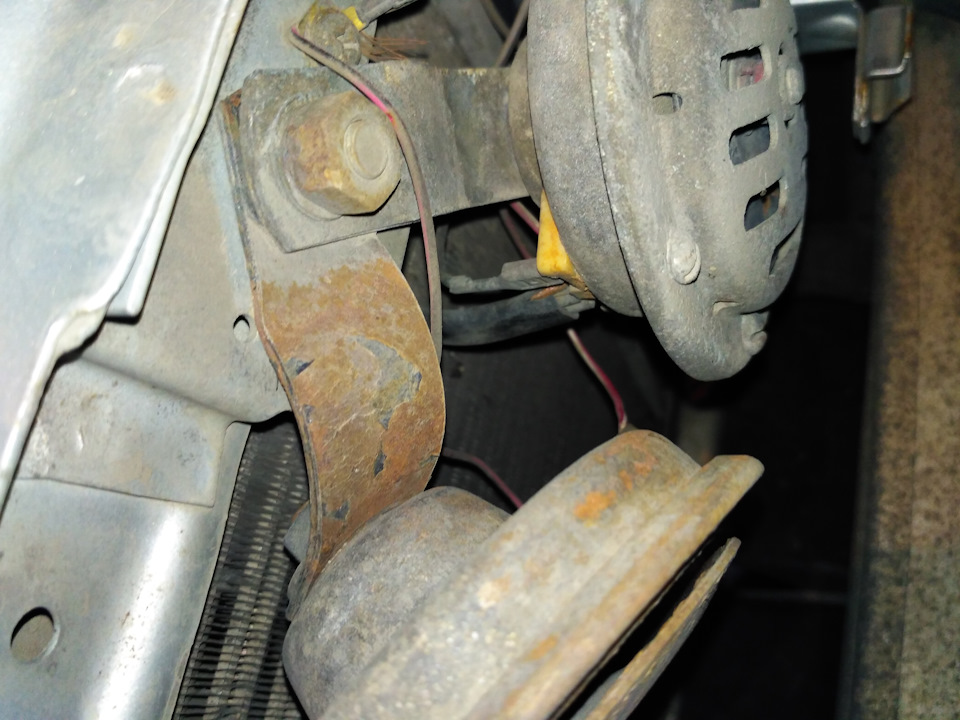

А стояло ось що )

! Забігу на перед, встановити у мене вийшло тількидудку.

>

Що нам потрібно для встановлення:

Тільки Дудка з компресором:
— Реле 4х контактне
— Колодка для тримача запобіжника
— 3 кільцеві клеми
— 7 клем мама
— 1 клема тато
— 2 метри кабелю 2.5мм2 (дивлячись де ви хочете розміститиреле)
— Болтики та гайки на 5, для кріплення дудки, реле.

Для дудки з компресором і равлики з компресором:
Все те саме, тільки помножене на 2 )
< /p>

Ну і різне приладдя:шуруповерт, термоусадка, кліщі для обтискуклем, ключі та викрутка.

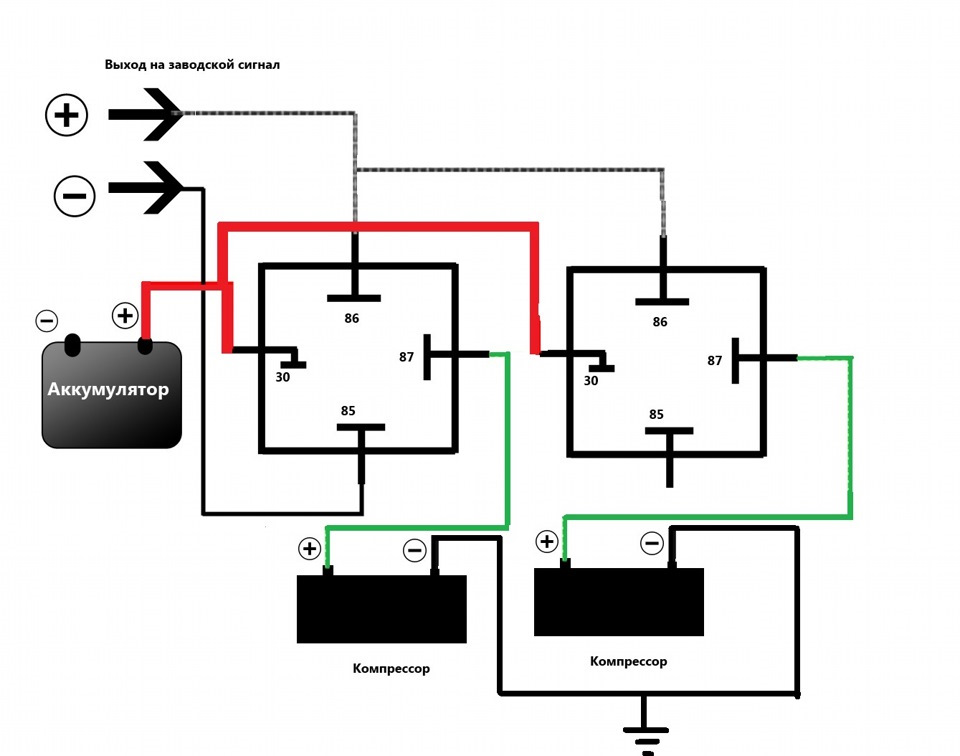

Спершу я хотів користуватися ось цією схемою, де 2 реле на 2компресори

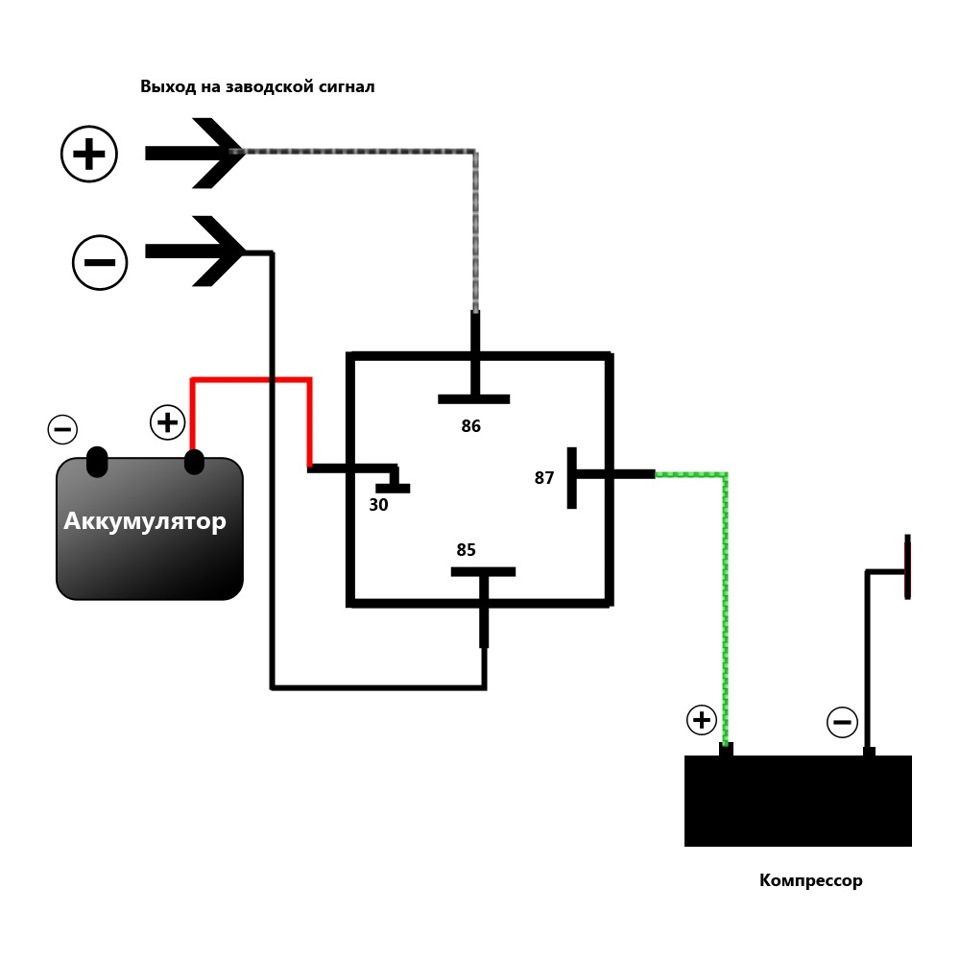

Але в результаті, у мене 1 компресор і 1 реле

Коли все зібрали в купу, приступаємо до роботи. Встановив дудкуза решіткою радіатора, там збігалося тільки 1 кріплення з 3х, томузробив такі перехідні пластини. br/>

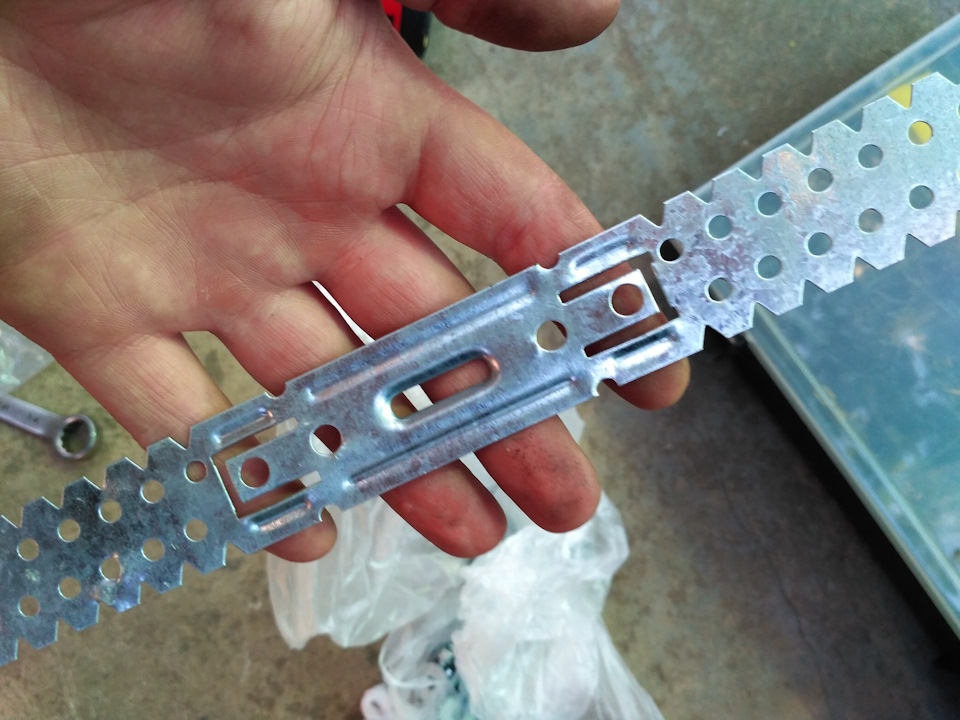

Пластини робив із пластин для гіпсокартону )

Вгорі дудки зробив ось таке кріплення

> А внизу трохи вигнув пластину, і до самої дудки закріпивболтиком на 5 і все це зафіксував одним шурупом по металу впідсилювач. Так, не хотів я нічого дірявити, але тут уже буливимушені заходи.Думаю нічого не буде від одного саморіза) І так, дудку встановлював спеціально під нахилом, щоб якщо раптомпотрапить вода в неї, вона змогла стекти звідти. Далі длякомпресора і равлика з компресором вирізав таку пластину іпофарбував її Хотел вся ця справа поставити на заводське місце, алев мене не закрилися грати, тому туди встановив тільки компресор віддудки. І ось як ця справа стала виглядати

До речі, на фото вище видно як встановлено реле і велелюбнообмотано ізолентою ) Нікуди в цьому світі не можна без неї рідної )І контакти промазав вологовитісною мастилом )
Ну а потім почав мудрувати з равликом.
Не хотів свердлити зайві отвори в кузові, тому за телевізором, білярадіатора знайшов місце і їли закріпив її туди Але, коли ставпідключати компресор, не зміг знайти плюсову клему, у результатізняв і побачив таку картину.

Плюсова клема просто запала усередину, бажання розбирати і робитийого — не було. Тому вирішив відкласти його в гараж, до кращихчасів) Ну і наостанок провів плюс до акумулятора вставив тудизапобіжник на 20А, як було сказано на коробці сигналу >

Ось такий був творчий хаос)

Ну і звук сигналу є у мене в інстаграм, звичайно відео звук непередасть, але все ж таки) Спасибі всім, хто подужав цю безлічлітер )
Якщо у вас є питання - задавайте )
Усім удачі і поки )
