Отже, друзі, як я писав тут, встановив я собі нову приладку зтахометром. Бісила відсутність рідного пробігу, пошерстівшиінтернети, зрозумів, що на установку пробігу у спеціально навченихлюдей немає часу., ні бажання.
Отже, що мені знадобилося для накрутки:
1. Аварійне запалювання 2108, 2109, 21099 АЗ-2
2. Шматок проводки до панелі приладів, що залишився після видиранняз неї дроту на лампу передніх ПТФ

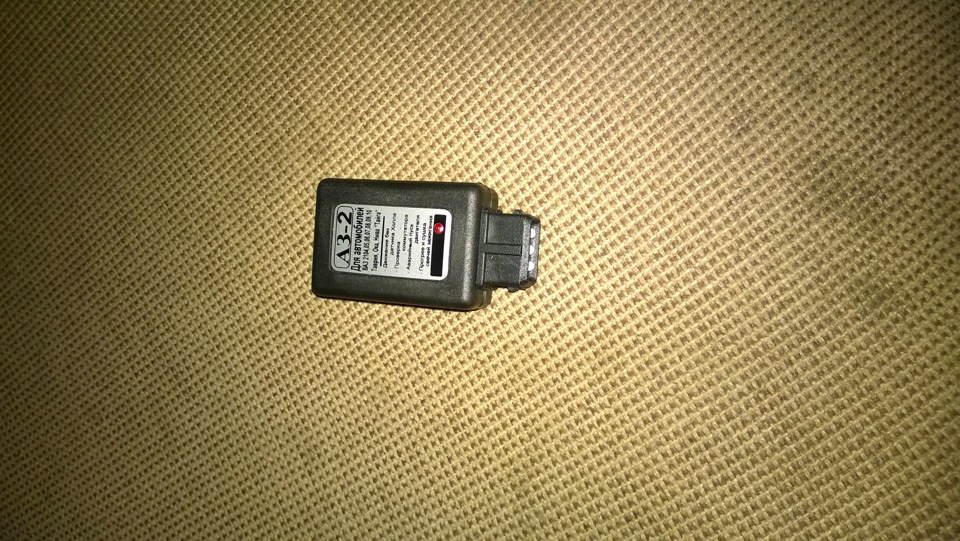

Для початку, беремо супер девайс ціною 20 грн.
Це наш генератор випадкових чисел оборотів

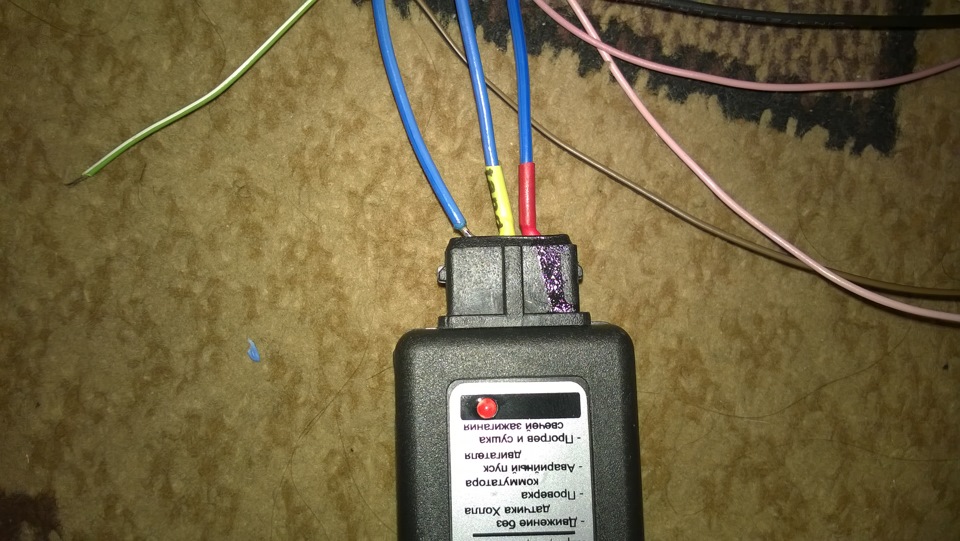

Підпаюємо до його 3х контактного роз'єму 3 дроти.2 з боків - це + і-, визначав методом наукового тику (не згорить) лампочка світиться- полярність правильна
вийшло так
червона термоусадка це +
Середній провід піде на спідометр.
Далі збираємо дівок у купу.
> + йде на джерело живлення, до + АЗ-2, і на контакти 9 і 25ПП
— йде на джерело живлення, до — АЗ-2, і на контакти 19 і 23 ПП
середній провід з імпульсами від АЗ-2 на 16 контакт ПП
Кому цікаво, розпинування ПП пробігала тут

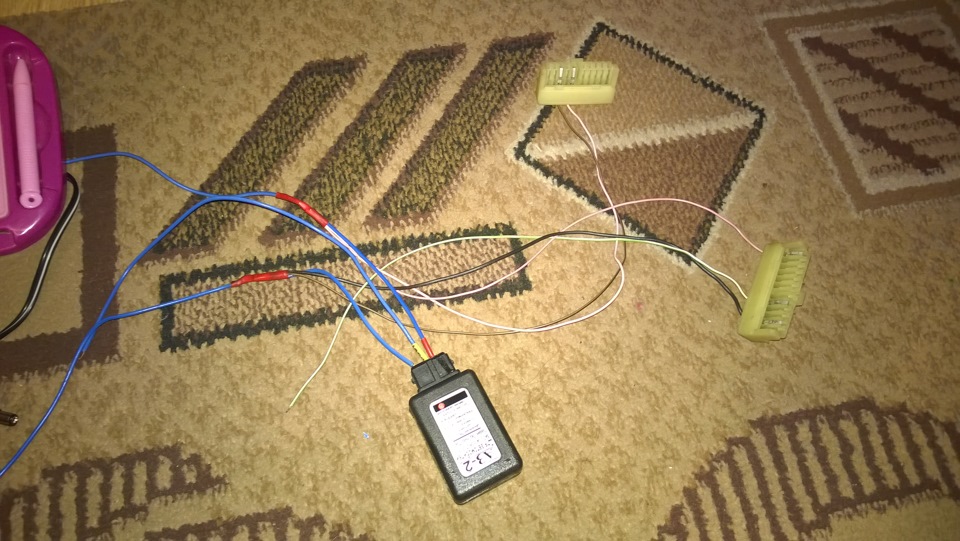

У результаті, у мене вийшла ось така хрень, нашвидкуруч) ))
мега девайс

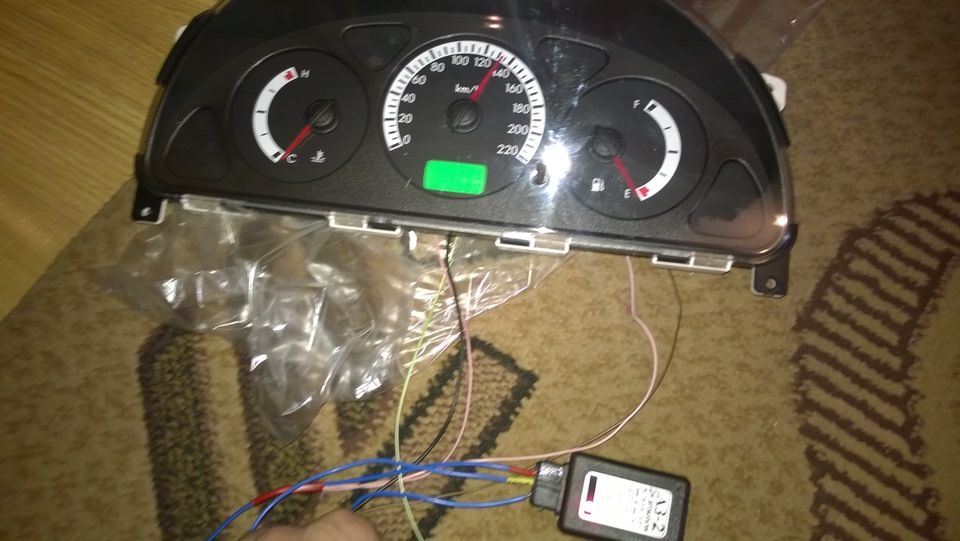

підключив до 12В БП від чогось, у результаті - процес пішов )))
воот
піддослідним кролем стала минула приладка. В принципі, процеснамотування можна прискорити, погравшись з номіналами резистора ікондера в АЗ-2, але мені ліньки. Мотати не багато.
Всім дякую за увагу, пішов знімати нову панель для намотування))))
процес пішов
не швидко буде ))))
але, буде )))
підсвічування включити, чи )))
<

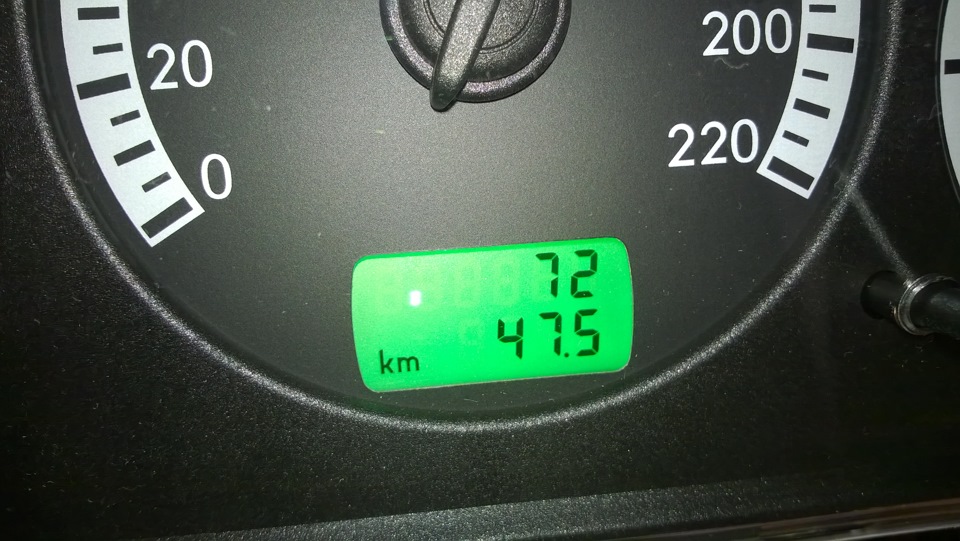

Все вийшло
рідний пробіг






Коментарі11
Я зрозумів з намотуванням все вийшло. А з відмотуванням не знаєте як зробити? Приблуда по намотуванні у Вас ще є? І роз'єм складно було знайти?
Рознімання обійшлися копійки на розбиранні, брав спочатку виколупати контакт під лампу птф ) приблуду подарував, коли продав приладку без таху. Як зробити з відмотуванням - не ставився метою, можливо і є спосіб. скільки місяців піде-стрімко уявити ))...
Кому цікаво, цією доїжджанням можна тільки підмотати, на відмотати є інші замороки у спеців, а воно треба, при діагностиці реальний пробіг визначити легко. Всім удачі та світу.
Спасибі. Але поки що загвоздка в покупці приладки (фінансова)
Заробиться, нікуди не подінеться
Хороша рекомендація щодо підкручування одометра, мені завжди було цікаво як можна електронний скрутити, а все виявляється так просто.
сам в шоці)))) Дякую.
Але за статтю спасибі. Думаю знадобиться. Тим більше, що пробіг у мене ще менше твого.
Та для цього ми тут і зібралися ... Без Вашої статті у мене б більше часу на гугление як підключити ПТФ пішло б ... ось відразу нагуглити десь на 202 5ий контакт не вийшло. а у Вас на фото (задній план) є ;) до речі, якщо потрібно, прилад після намот...
Як я розумію, домотати можна, а відмотати?
Над відмотати - не думав, через непотрібність ... Підозрюю, що таким простим способом не вийде ... В принципі, все що ця схемка робить - харчування на ПП і строб на спідометр, але їзда на швидкості.
