Посилений ближній удвічі Частина 2.

/**/

Продовжуємо:

потрібно для зручності зняти ще чорну раму на якій тримаютьсядалекий відбивач і ближня рамка

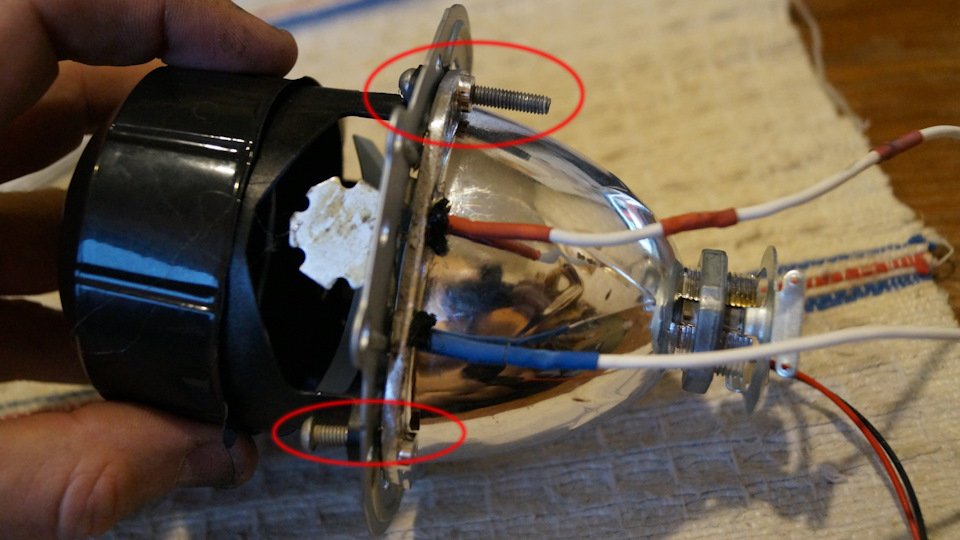

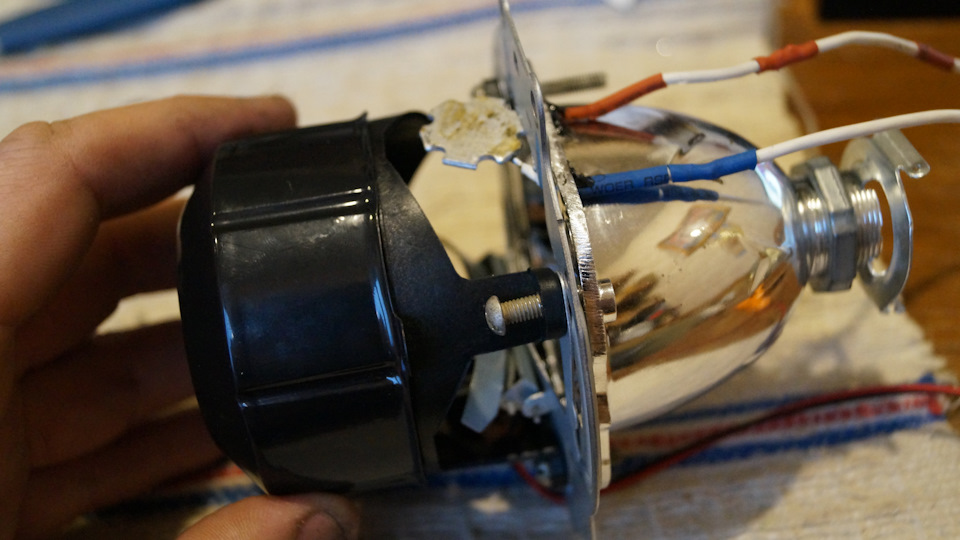

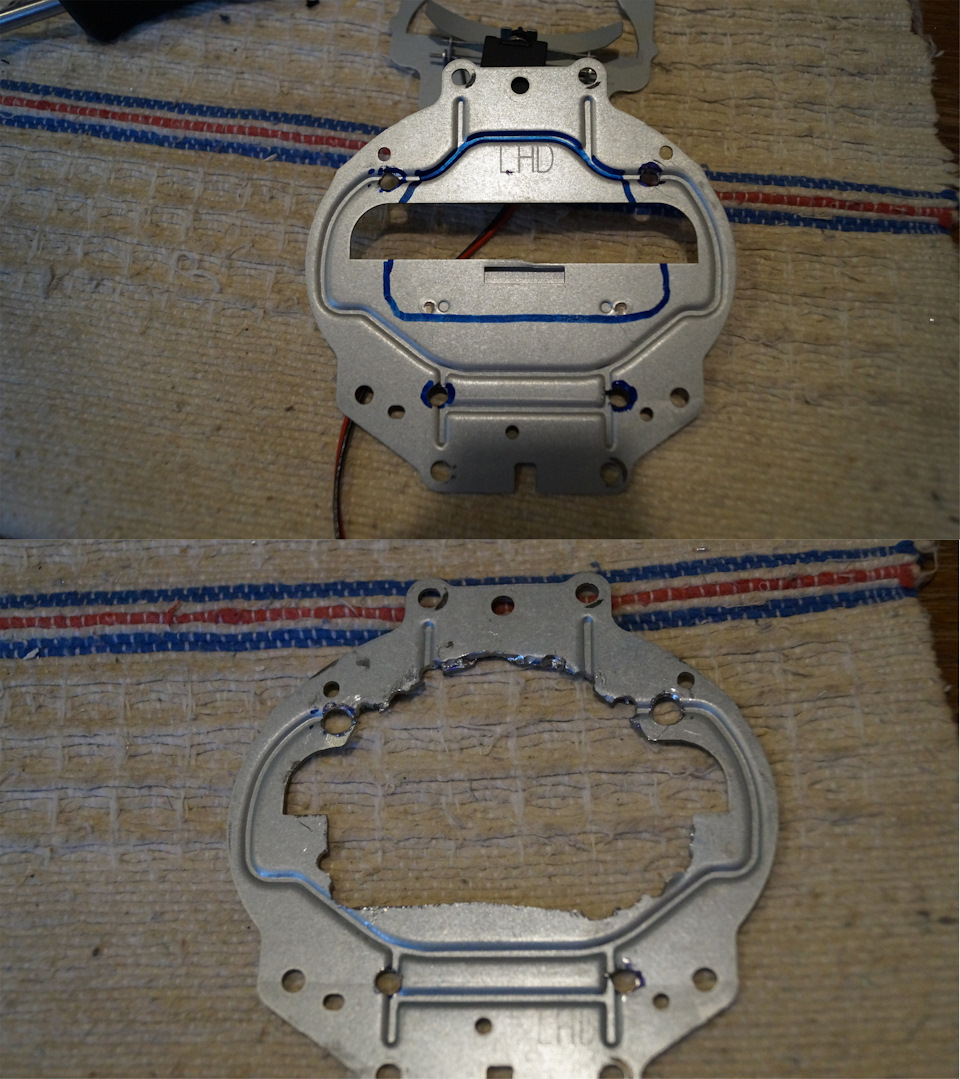

обвів місце де відрізати)) зібрав все разом, зверху можете звернутиувагу прикріпив той світлодіод в 1 ват. Відразу шукайте гвинтипобільше, з комплекту вони короткі і коли в конструкцію додаєтьсяще штатна рамка, вони просто не дістають до відбивача
Далі повертаємо назад цю всю конструкцію на місце, закручуємо 4болти і все, білінза на ближній готова! і вирізаємо під отвірбілінзи попереду плоскогубцями відкушуємо вихід габариту — вінзаважає нормально стати відбивачеві лінзи
приміряємо фіксуємо — тримається нормально Далі сам відбивач тежпофарбував у чорний колір. Просушки зібрав - закріпив у раму (забувнаписати - всі елементи фарбував у 4 шари).
зібрав все в корпус фари
потім потрібно було вирівняти обрій дальньої лінзи. Ближня у насзафіксована і та з рівнем все нормально, під неї іпідлаштовуватимемося
сумісив по горизонталі, по вертикалі так і залишив — їду, якщо несподобається — зведу разом по підключенню проводки :у ближньому тамроз'єми сумісні, там проблем немає, у далекому дроті я спаяв разом.Габарити прибрав - стоятиме дхо (інший запис у бортжурналі).Світлодіоди підключив послідовно та вивів на драйвер. У результатімає бути так:коли включаєш ближній — спалахує перша пара лінз, привключенні далекого — друга (це на випадок дощу, мокрого асфальту, поганої видимості тощо). Щоб увімкнути далекий — в салон вивівкнопку, яка опускатиме шторки. Довелося трохи підігнути її у біклампочки. Коли все відрегулював, збігав, поставив на машину, ще разпідлаштував і коли все зійшлося — пішов процес збирання.
/p>
наніс новий герметик, в коробку, нагрів і стиснув до повноговозз'єднання ))
ось що вийшло
якість фото погане, але так світять світлодіоди (за задумомсвітлодіоди світитимуть в унісон дхо)
> це світить тільки ближній (фари спеціально підняті щоб зробитифото і побачити межу світла)
це світить вже всі 4 лінзи (ось тут я помітив що одна лінза давалазасвіт — порівняв шторку. Зараз все світить яскраво, чітко іправильно)<
ось така робота була зроблена на цей Новий рік)) повернуся скоро, поїду на мийку і зроблю фотосесію як тепер вона виглядає)) Всімдякую! Рівних доріг та удачі ))
