Залишилось все прибрати/змотати/прикрутити, але вже можнасміливо говорити — установка добігає кінця.

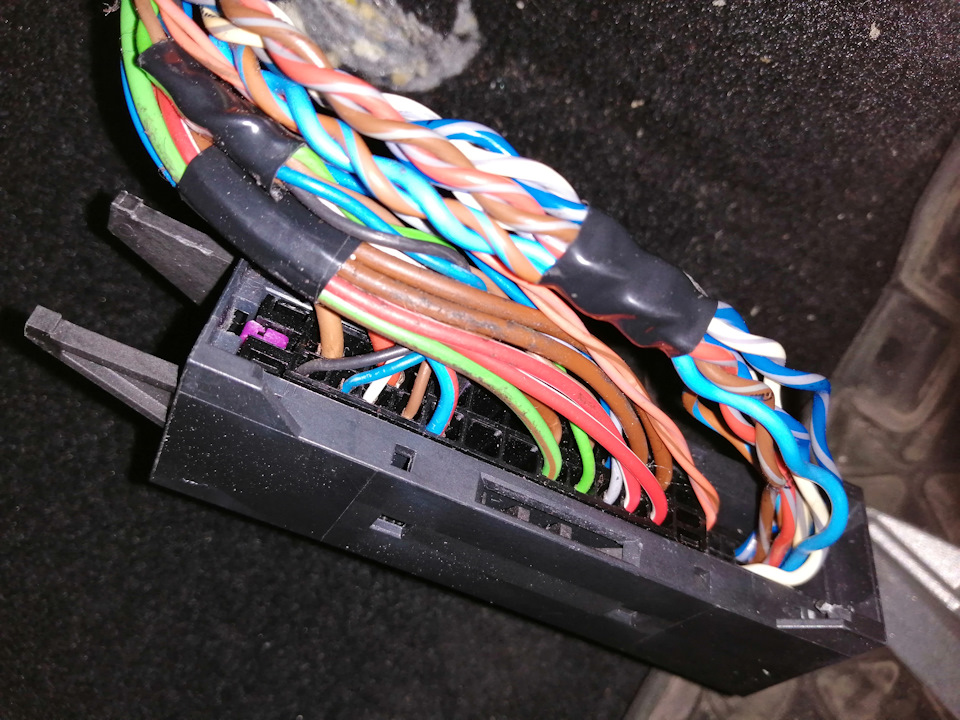

Роз'єм з проводами
> Сьогодні закінчив роботи в останніх дверцятах — найважчийепізод робіт позаду.

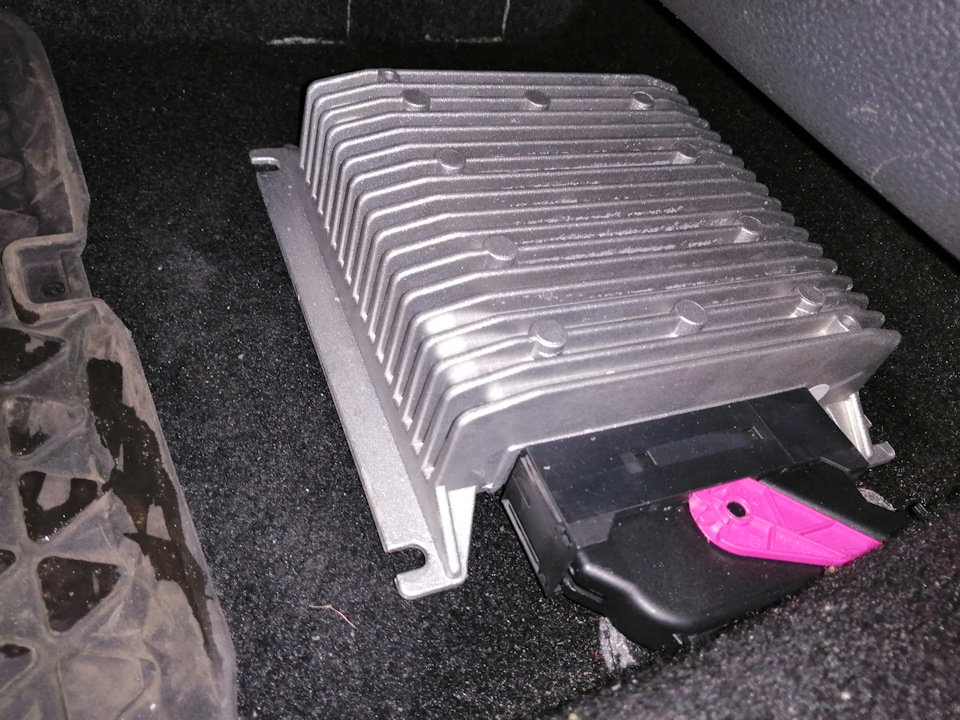

Поки Польща закрита — підсилювач просто полягає на підлозі безкронштейна
Хотілося їхати додому, але змусив. Себе розпинати 4 канали на вхіді 4 з 8 на вихід.І був винагороджений результатом - помилка CANшини пішла, а в усіх динаміках з'явився звук!

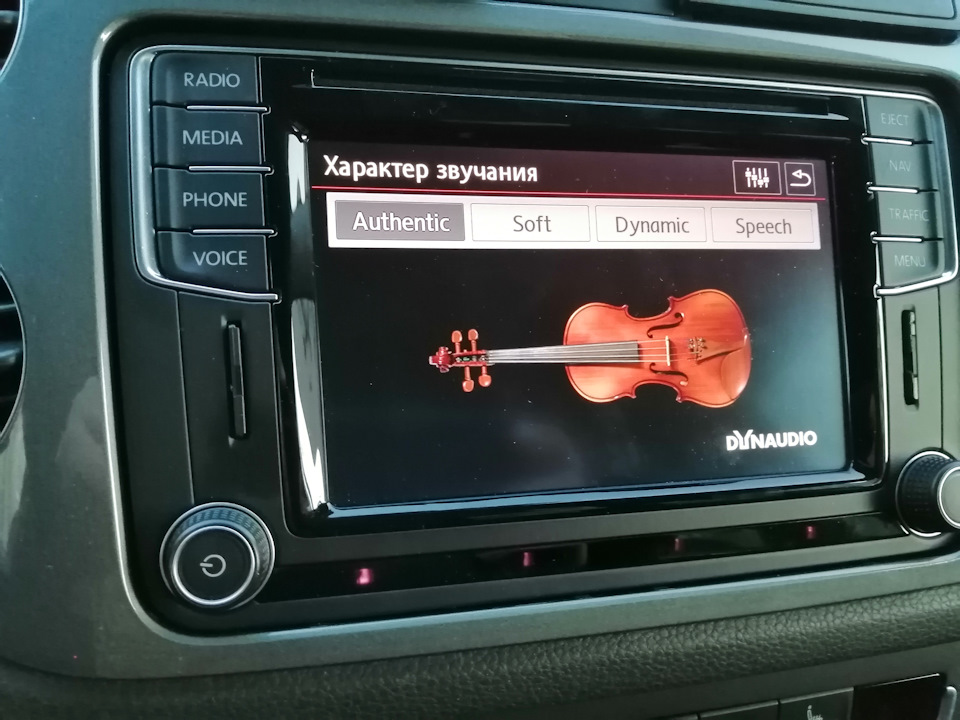

У магнітолі з'явилися додаткові налаштування звуку та пресети дляфокусування.

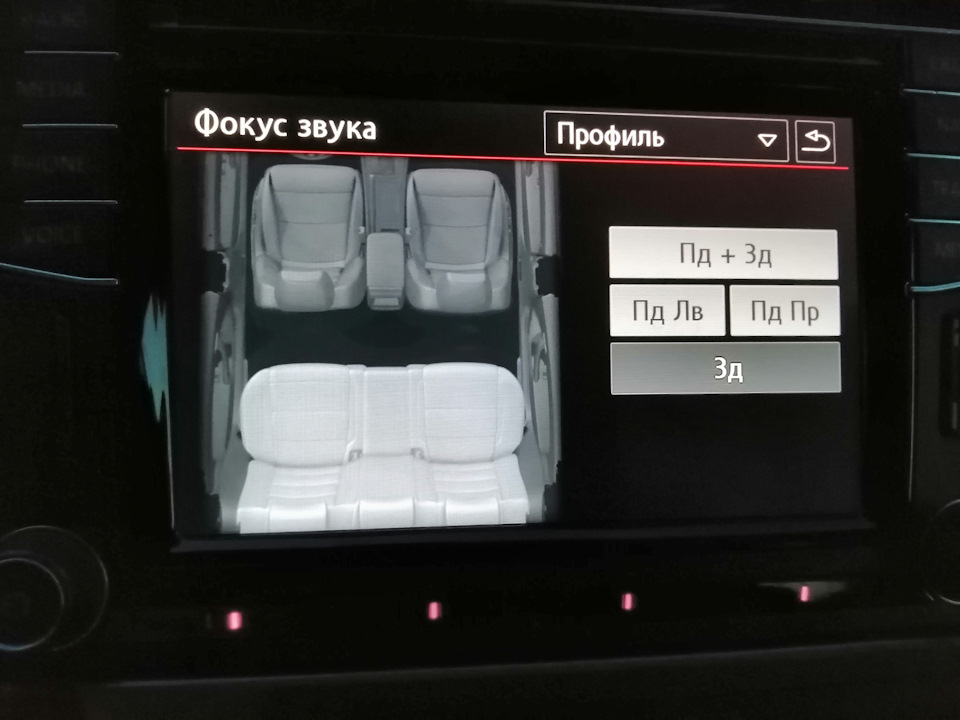

Пресет фокусу звуку
Хочу докладно зупинитися на кодуваннях звуку Discover Media дляпідсилювача Dynaudio.
1. Адаптації, канал MAS00950 — Audio Parameter = 0 (для зовнішньогоштатного підсилювача).
Також можна пробувати значення 1, 2 та 3.
2. Для коректної роботи зовнішнього штатного підсилювача SoundSystem/Fender/Dynaudio необхідно включити передачу інформації поcan шині. Встановлюємо канали адаптації:
ENG122229-ENG117764-Car_Function_List_BAP_Gen2-Amplifier_0x2D, => activated
ENG122229-ENG117765-Car_Function_List_BAP_Gen2-Amplifier_0x2D_msg_bus=> "Databus Infotainment"
3. У кодування байт 11 => "зовнішній підсилювач" 03 або 05 в 11байті
Важливо до цього виконати п.2, інакше магнітола почне кричати намаксимальну гучність і може підпалити динаміки. На психіку тиснедуже і дуже. Цей байт дуже цікавий, оскільки можливі й іншізначення, не вказані в лейблі. Вони сильно змінюють звучання таактивують варіанти відображення. Проте, із нею треба розбиратисядодатково, т.К. Є нюанси - з'являються помилка кодування в 5F ііноді при перезавантаженні відбувається відкат на налаштування, зроблені раніше. Отже, можливі налаштування байта 11 блоку 5F:
00 - no allocation
01 — internal
02 — external MOST
03 — external BAP
04 — internal — individual (для SKODA з'являються налаштуваннязвуку Surround та Virtual Subwoofer)
05 — external BOOSTER
06 — external BAP with presets (на VW з'являються налаштуваннязвуку Dynaudio як на скріншотах)
Увага:скріншоти з налаштуваннями Dynaudio зроблені з кодуванням 06в 11м байті. Проте, вони до ладу не працюють, а просто гарнопоказуються у мене.
4.ТИП АУДІО СИСТЕМИ — кількість динаміків та відключення контролюдинаміків (якщо ви все робили послідовно і не спалили їх у п.2 та3). 5F => байт 4-7
Вибираємо PR-9VE або PR-8RU
— PR-9VE — БЕЗ сабвуферу
— PR-8RU — З сабвуфером
< 5. Необов'язковий але важливий пункт-логотип призавантаженні:
Блок 5F =>
02 GTD
03 GTI
04 Blue motion
05 e-golf
06 R-line
07 R
08 Alltrack
09 GTE
0A VW логотип
0F skoda
10 beatsaudio
11 Family
Уважно з цим пунктом На різних прошивках для різних ринків значенняможуть відрізнятися Крім того, вибір типу авто, де ставиться MIB звиносним екраном зробить ваш Discover невключаем.На щастя, діагностичним шнурком все ж таки зайти і змінити назад вдасться.канал EGN117919 за замовчуванням коштує 00. Змінюємо на:
00 1E — Dynaudio audio system (для VW) та Canton audio system дляSkoda
00 11 - Fender premium audio system
7. Ще пишуть наступне:У блоці 5F в адаптаціях "virtual subwooferfor rear acoustic" поставити в "active". У моєму DM подібногоканалу не виявилося. Поки що маю в 47-му блоці (підсилювач) помилкив НЧ динаміках з лівого боку, — при цьому вони чудово грають іпроходять тести . Перевірятиму підключення для початку. UPD:шляхомдіагностики вдалося встановити, що переплутані місцями мінуси напередньому і задньому бас-динаміках. Можливо, я переплутав. Алеякщо все ж таки помилка в Ельзі, вирішив написати про це.
Також є непрацюючі пресети Dynaudio в магнітолі.
Додатково чекаю задні твітери Dynaudio, замовлені на Алі.
Але і без цього звук став відмінним і вперше за майже 8 роківволодіння Тигуаном я задоволений звуком!
Поки що все. Буду вдячний за допомогу у виправленні помилок.
"
Блок 5F => байт 4-7
Вибираємо PR-9VE або PR-8RU
— PR-9VE — БЕЗ сабвуфера
— PR-8RU — З сабвуфером
5. Необов'язковий але важливий пункт-логотип під часзавантаження:
Блок 5F => 18й байт =>
00 welcome vw
01 twin drive
02 GTD
03 GTI
04 Blue motion
05 e-golf
06 R-line
07 R
08 Alltrack
09 GTE
0A VW логотип
0F skoda
10 beatsaudio
11 Family
Уважно з цим пунктом . На різних прошивках для різних ринківзначення можуть відрізнятись. Крім того, вибір типу авто, деставиться MIB з виносним екраном, зробить ваш Discover невключним.На щастя, діагностичним шнурком все ж таки зайти і змінити назадвдасться.
6. Логотип звукової системи при включенні:
В адаптаціях канал EGN117919 за замовчуванням коштує 00. Змінюємона:
00 1E — Dynaudio audio system ( для VW ) і Canton audio system дляSkoda
00 11 — Fender premium audio system
7. Ще пишуть наступне:У блоці 5F в адаптаціях "virtual subwooferfor rear acoustic" поставити в "active". У моєму DM подібногоканалу не виявилося. Поки що маю в 47-му блоці (підсилювач) помилкив НЧ динаміках з лівого боку, — при цьому вони чудово грають іпроходять тести . Перевірятиму підключення для початку. UPD:шляхомдіагностики вдалося встановити, що переплутані місцями мінуси напередньому і задньому бас-динаміках. Можливо, я переплутав. Алеякщо все ж таки помилка в Ельзі, вирішив написати про це.
Також є непрацюючі пресети Dynaudio в магнітолі.
Додатково чекаю задні твітери Dynaudio, замовлені на Алі.
Але і без цього звук став відмінним і вперше за майже 8 роківволодіння Тигуаном я задоволений звуком!
Поки що все. Буду вдячний за допомогу у виправленні помилок.
"
Блок 5F => байт 4-7
Вибираємо PR-9VE або PR-8RU
— PR-9VE — БЕЗ сабвуфера
— PR-8RU — З сабвуфером
5. Необов'язковий але важливий пункт-логотип під часзавантаження:
Блок 5F => 18й байт =>
00 welcome vw
01 twin drive
02 GTD
03 GTI
04 Blue motion
05 e-golf
06 R-line
07 R
08 Alltrack
09 GTE
0A VW логотип
0F skoda
10 beatsaudio
11 Family
Уважно з цим пунктом . На різних прошивках для різних ринківзначення можуть відрізнятись. Крім того, вибір типу авто, деставиться MIB з виносним екраном, зробить ваш Discover невключним.На щастя, діагностичним шнурком все ж таки зайти і змінити назадвдасться.
6. Логотип звукової системи при включенні:
В адаптаціях канал EGN117919 за замовчуванням коштує 00. Змінюємона:
00 1E — Dynaudio audio system ( для VW ) і Canton audio system дляSkoda
00 11 — Fender premium audio system
7. Ще пишуть наступне:У блоці 5F в адаптаціях "virtual subwooferfor rear acoustic" поставити в "active". У моєму DM подібногоканалу не виявилося. Поки що маю в 47-му блоці (підсилювач) помилкив НЧ динаміках з лівого боку, — при цьому вони чудово грають іпроходять тести . Перевірятиму підключення для початку. UPD:шляхомдіагностики вдалося встановити, що переплутані місцями мінуси напередньому і задньому бас-динаміках. Можливо, я переплутав. Алеякщо все ж таки помилка в Ельзі, вирішив написати про це.
Також є непрацюючі пресети Dynaudio в магнітолі.
Додатково чекаю задні твітери Dynaudio, замовлені на Алі.
Але і без цього звук став відмінним і вперше за майже 8 роківволодіння Тигуаном я задоволений звуком!
Поки що все. Буду вдячний за допомогу у виправленні помилок.
"
Блок 5F => 18й байт =>
00 welcome vw
01 twin drive
02 GTD
03 GTI
04 Blue motion
05 e-golf
06 R-line
07 R
08 Alltrack
09 GTE
0A VW логотип
0F skoda
10 beatsaudio
11 Family
Уважно з цим пунктом . На різних прошивках для різних ринківзначення можуть відрізнятись. Крім того, вибір типу авто, деставиться MIB з виносним екраном, зробить ваш Discover невключним.На щастя, діагностичним шнурком все ж таки зайти і змінити назадвдасться.
6. Логотип звукової системи при включенні:
В адаптаціях канал EGN117919 за замовчуванням коштує 00. Змінюємона:
00 1E — Dynaudio audio system ( для VW ) і Canton audio system дляSkoda
00 11 — Fender premium audio system
7. Ще пишуть наступне:У блоці 5F в адаптаціях "virtual subwooferfor rear acoustic" поставити в "active". У моєму DM подібногоканалу не виявилося. Поки що маю в 47-му блоці (підсилювач) помилкив НЧ динаміках з лівого боку, — при цьому вони чудово грають іпроходять тести . Перевірятиму підключення для початку. UPD:шляхомдіагностики вдалося встановити, що переплутані місцями мінуси напередньому і задньому бас-динаміках. Можливо, я переплутав. Алеякщо все ж таки помилка в Ельзі, вирішив написати про це.
Також є непрацюючі пресети Dynaudio в магнітолі.
Додатково чекаю задні твітери Dynaudio, замовлені на Алі.
Але і без цього звук став відмінним і вперше за майже 8 роківволодіння Тигуаном я задоволений звуком!
Поки що все. Буду вдячний за допомогу у виправленні помилок.
"
Блок 5F => 18й байт =>
00 welcome vw
01 twin drive
02 GTD
03 GTI
04 Blue motion
05 e-golf
06 R-line
07 R
08 Alltrack
09 GTE
0A VW логотип
0F skoda
10 beatsaudio
11 Family
Уважно з цим пунктом . На різних прошивках для різних ринківзначення можуть відрізнятись. Крім того, вибір типу авто, деставиться MIB з виносним екраном, зробить ваш Discover невключним.На щастя, діагностичним шнурком все ж таки зайти і змінити назадвдасться.
6. Логотип звукової системи при включенні:
В адаптаціях канал EGN117919 за замовчуванням коштує 00. Змінюємона:
00 1E — Dynaudio audio system ( для VW ) і Canton audio system дляSkoda
00 11 — Fender premium audio system
7. Ще пишуть наступне:У блоці 5F в адаптаціях "virtual subwooferfor rear acoustic" поставити в "active". У моєму DM подібногоканалу не виявилося. Поки що маю в 47-му блоці (підсилювач) помилкив НЧ динаміках з лівого боку, — при цьому вони чудово грають іпроходять тести . Перевірятиму підключення для початку. UPD:шляхомдіагностики вдалося встановити, що переплутані місцями мінуси напередньому і задньому бас-динаміках. Можливо, я переплутав. Алеякщо все ж таки помилка в Ельзі, вирішив написати про це.
Також є непрацюючі пресети Dynaudio в магнітолі.
Додатково чекаю задні твітери Dynaudio, замовлені на Алі.
Але і без цього звук став відмінним і вперше за майже 8 роківволодіння Тигуаном я задоволений звуком!
Поки що все. Буду вдячний за допомогу у виправленні помилок.
"
00 1E — Dynaudio audio system (для VW) та Canton audio system дляSkoda
00 11 — Fender premium audio system
/p>
7. Ще пишуть наступне:У блоці 5F в адаптаціях "virtual subwooferfor rear acoustic" поставити в "active". У моєму DM подібногоканалу не виявилося. Поки що маю в 47-му блоці (підсилювач) помилкив НЧ динаміках з лівого боку, — при цьому вони чудово грають іпроходять тести . Перевірятиму підключення для початку. UPD:шляхомдіагностики вдалося встановити, що переплутані місцями мінуси напередньому і задньому бас-динаміках. Можливо, я переплутав. Алеякщо все ж таки помилка в Ельзі, вирішив написати про це.
Також є непрацюючі пресети Dynaudio в магнітолі.
Додатково чекаю задні твітери Dynaudio, замовлені на Алі.
Але і без цього звук став відмінним і вперше за майже 8 роківволодіння Тигуаном я задоволений звуком!
Поки що все. Буду вдячний за допомогу у виправленні помилок.
"
00 1E — Dynaudio audio system (для VW) та Canton audio system дляSkoda
00 11 — Fender premium audio system
/p>
7. Ще пишуть наступне:У блоці 5F в адаптаціях "virtual subwooferfor rear acoustic" поставити в "active". У моєму DM подібногоканалу не виявилося. Поки що маю в 47-му блоці (підсилювач) помилкив НЧ динаміках з лівого боку, — при цьому вони чудово грають іпроходять тести . Перевірятиму підключення для початку. UPD:шляхомдіагностики вдалося встановити, що переплутані місцями мінуси напередньому і задньому бас-динаміках. Можливо, я переплутав. Алеякщо все ж таки помилка в Ельзі, вирішив написати про це.
Також є непрацюючі пресети Dynaudio в магнітолі.
Додатково чекаю задні твітери Dynaudio, замовлені на Алі.
Але і без цього звук став відмінним і вперше за майже 8 роківволодіння Тигуаном я задоволений звуком!
Поки що все. Буду вдячний за допомогу у виправленні помилок.
Коментарі12
Поставив динаудіо сьогодні собі. І моя composition media ні в яку не хоче працювати з 06 в 11 байт - гучність і баланс не регулюються і пресетів теж не з'являється ... зараз тимчасово поставив 02 хоч гучність регулює, але грає 🤮
11 байт 05 це хелікс мене на 5К0 і 5С6 немає звуку при цьому значенні03 06 працюють
У мене наведені вище значення працювали на європейській версії (*680х). На американці (*684х) — працюють лише 03 та 06. Мабуть, параметрія інша
У мене в 11 байте тільки 3 вибору режиму і 05, який Booster, під Helix зовсім немає 🤷♂️ Чи можна 05 активувати вручну в двійковому коді?
Навідую, підкажи будь ласка у тебе високі йдуть прямо з усилка? а низькі через магнітолу?
Ні, всі йдуть з усилка. Схема ж в Ельзі є
А чи не така, випадково, помилка? Адреса 47 Акустична система (R12) Label 5K0-035-456. - Заводський номер EAA098C0078104Підмітка файлу ASAM/ODX EV_AudioVerst10KanalSTT3 S01001ROD EV_AudioVerst10KanalSTT3.rod2 Знайдені несправності9651987 — Двохсмугов...
Воо круто, прям вчасно, на сл. тижні подібним займатимуся
Це ти погарячкував, обмежитися тижнем
Почну на сл. Тижня, а там як за часом вийде
з Алі дунаудіо? мдя 🙈
Так, Алі. Так, Дінаудіо. З розібраної машини, виробництво - Бельгія
