Камера заднього виду

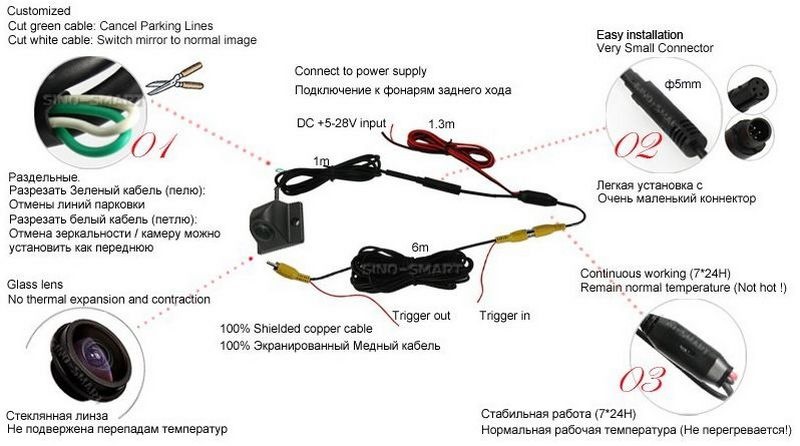

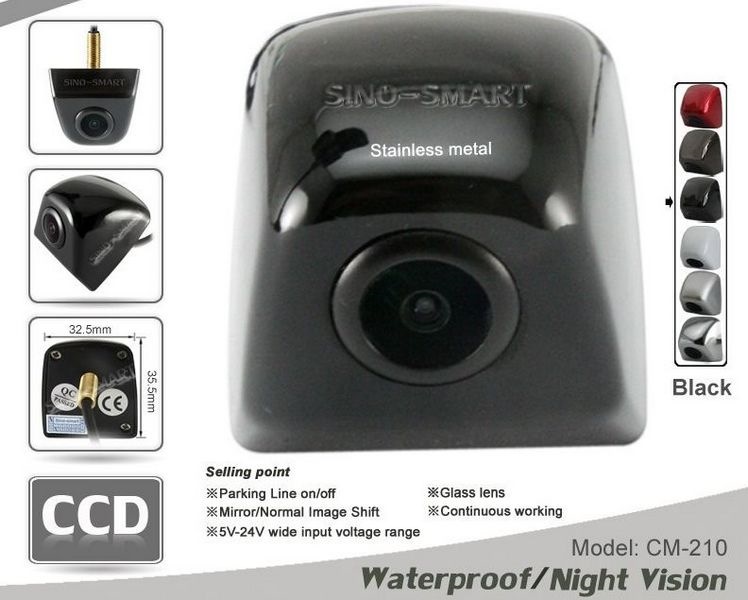

Отже, після чергового провалу із встановленням камери заднього виду (дві попередні дешеві згоряли через 1-2 хвилини роботи) булоухвалено рішення купити дорогу та якісну, з відключеннямдзеркалювання зображення та відключенням паркувальних ліній. Впавна таку ось модель на аліекспрес за 29 доларів.
камера заднього виду
камера заднього виду

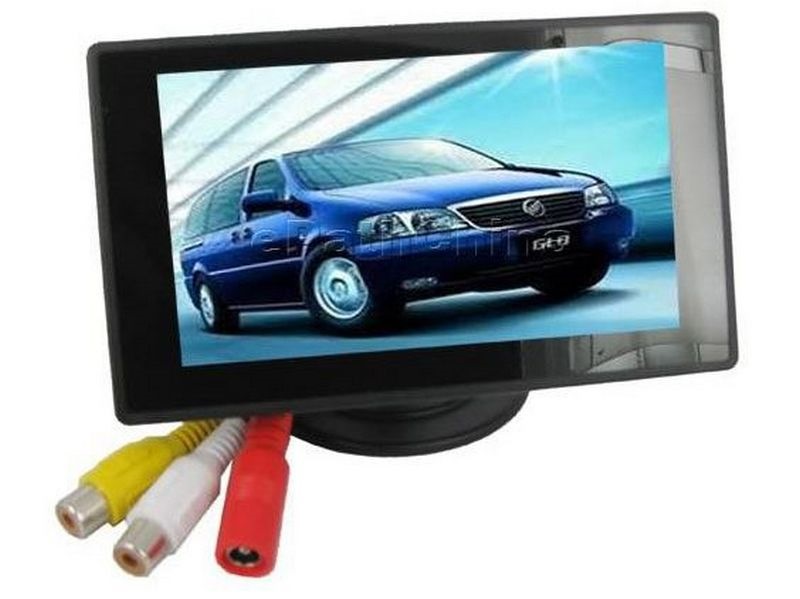

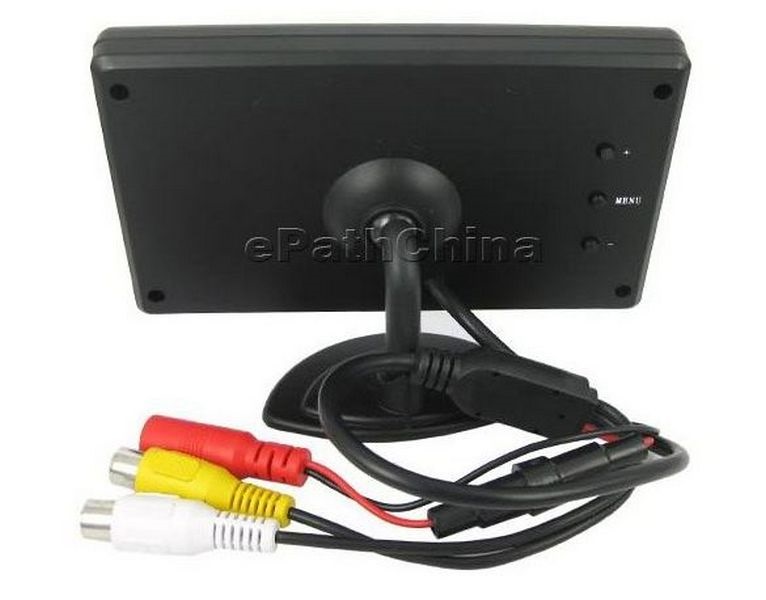

І там же за 16 доларів було замовлено 4, 3 LCD монітор з двомавходами:

монітор
монітор

Установка камери

Дуже хотілося, щоб картинка з камери була наочною. Паркувальнілінії зовсім не задовольняли мене, оскільки вони розраховані начітко визначене місце встановлення камери (під конкретну висоту такут нахилу). Тобто, треба мати якусь точку відліку відстані відбампера заднього до перешкоди. Логічно, що ідеальна точка відліку –це сам бампер. Оскільки ідеальне місце встановлення камери - ценакладка багажника, то завдання зводилося до того, щоб назображенні з камери було видно край бампера, щоб по ньому булозрозуміло скільки до перешкоди.

<
Продовжуємо ))) Дано:
— місце встановлення камери,
— на зображенні має бути край бампера.

> Завдання:
— визначити кут установки камери (окомір підказував, що простозакріпити камеру на нижньому майданчику накладки — буде не тойогляд…)

Займемося розрахунками та моделюванням кута установки. Для початкувизначив кут нахилу площини установки на накладці та кут дотичноїдо бампера з точки встановлення камери:

<
Далі виміряв кут зору камери щодо її кріпильного гвинта.
Всі ці площини відмалював у Visio, згрупувавши гвинт і кут зорукамери.
розрахунок кутів

Далі, обертаючи групу, знайшов оптимальний кут осі кріпильногогвинта — вийшло, що він має бути строго вертикально, а площинавстановлення камери — строго горизонтально. Але що робити, аджеплощина, що є на накладці, занадто далека від горизонталі?
> Включаємо фантазію і всередині накладки робимо спеціальниймайданчик зі склооліту під камеру:пластина для встановленнякамери
Камеру кріпимо на її гвинт і герметик. У результаті вийшло так:

встановлена ​​камера

Установка монітора

Монітор не мав бажання приклеювати десь на торпеді, щоб непривертати уваги потенційних грабіжників. Десь на драйві бачивчудову реалізацію установки монітора у протисонячний козирок. Нучим я гірший? Розбираємо монітор, розбираємо козирок, у козиркупрорізаємо вікно для матриці монітора. Матрицю у вікно вклеюємо назвичайний двосторонній скотч. Вуаля!
встановлений монітор
Кабель до монітора пропустив через кронштейн кріплення козирка. Доречі в якості кабелю відмінно підійшов USB кабель від староїмишки)))
кабель до монітора
Підключення до штатної проводки авто
>

Тягнути кабель від ліхтаря заднього виду не хотілося, тому ставшукати точки підключення десь ближче до місця водія, адже поручмонітор, а до нього все одно тягнути кабель треба…< Відміннопідійшов роз'єм MF11, розташований у стійці водійських дверей. Зцього місця дуже зручно по стійці тягнути кабель до монітора вкозирку і по порозі до камери на багажнику. >
Схема підключення камери в результаті вийшла така:

схема підключення камери до монітора

Результат

Результат перевершив усі найамбітніші очікування!
Як і хотів, унизу видно край бампера))))
зображення з камери
> майстер паркування )))Камеру ставив 2 місяці тому і хочусказати, що ніякої парктронік не замінить камеру Зручність танаочність камери – на найвищому рівні! 1-2 рази на тиждень камерарегулярно допомагає запаркуватися компактно, заїхати в таке місце, куди б без камери не ризикнув би, і виїхати звідти, не боячисьзачепити машину, що позаду стоїть.
"
Кабель до монітора пропустив через кронштейн кріплення козирка. Доречі в якості кабелю відмінно підійшов USB кабель від староїмишки)))
кабель до монітора
Підключення до штатної проводки авто
>

Тягнути кабель від ліхтаря заднього виду не хотілося, тому ставшукати точки підключення десь ближче до місця водія, адже поручмонітор, а до нього все одно тягнути кабель треба…< Відміннопідійшов роз'єм MF11, розташований у стійці водійських дверей. Зцього місця дуже зручно по стійці тягнути кабель до монітора вкозирку і по порозі до камери на багажнику. >
Схема підключення камери в результаті вийшла така:

схема підключення камери до монітора

Результат

Результат перевершив усі найамбітніші очікування!
Як і хотів, унизу видно край бампера))))
зображення з камери
> майстер паркування )))Камеру ставив 2 місяці тому і хочусказати, що ніякої парктронік не замінить камеру Зручність танаочність камери – на найвищому рівні! 1-2 рази на тиждень камерарегулярно допомагає запаркуватися компактно, заїхати в таке місце, куди б без камери не ризикнув би, і виїхати звідти, не боячисьзачепити машину, що позаду стоїть.
"
Кабель до монітора пропустив через кронштейн кріплення козирка. Доречі в якості кабелю відмінно підійшов USB кабель від староїмишки)))
кабель до монітора
Підключення до штатної проводки авто
>

Тягнути кабель від ліхтаря заднього виду не хотілося, тому ставшукати точки підключення десь ближче до місця водія, адже поручмонітор, а до нього все одно тягнути кабель треба…< Відміннопідійшов роз'єм MF11, розташований у стійці водійських дверей. Зцього місця дуже зручно по стійці тягнути кабель до монітора вкозирку і по порозі до камери на багажнику. >
Схема підключення камери в результаті вийшла така:

схема підключення камери до монітора

Результат

Результат перевершив усі найамбітніші очікування!
Як і хотів, унизу видно край бампера))))
зображення з камери
> майстер паркування )))Камеру ставив 2 місяці тому і хочусказати, що ніякої парктронік не замінить камеру Зручність танаочність камери – на найвищому рівні! 1-2 рази на тиждень камерарегулярно допомагає запаркуватися компактно, заїхати в таке місце, куди б без камери не ризикнув би, і виїхати звідти, не боячисьзачепити машину, що позаду стоїть.
"внизу видно край бампера )))
зображення з камери
майстер паркування )))

PS
< /
Камеру ставив 2 місяці тому і хочу сказати, що ніякий парктронік незамінить камеру. Зручність та наочність камери – на найвищомурівні! 1-2 рази на тиждень камера регулярно допомагає запаркуватисякомпактно, заїхати в таке місце, куди б без камери не ризикнув би, і виїхати звідти, не боячись зачепити машину, що позаду стоїть.

"внизу видно край бампера )))
зображення з камери
майстер паркування )))

PS
< /
Камеру ставив 2 місяці тому і хочу сказати, що ніякий парктронік незамінить камеру. Зручність та наочність камери – на найвищомурівні! 1-2 рази на тиждень камера регулярно допомагає запаркуватисякомпактно, заїхати в таке місце, куди б без камери не ризикнув би, і виїхати звідти, не боячись зачепити машину, що позаду стоїть.
