Центральні дефлектори обдуву

Доброго дня, всім читаючим мій журнал.

Отже, перший запис по суті — турбував мене цвіркун в районіцентральних дефлекторів :)
Вирішив швиденько розібрати і проклеїти антискрипом.
Викрутив торксом два саморізи, зняв з торпеди центральну поличку, адалі необхідно було зняти панель із центральними дефлекторами іззасувок.

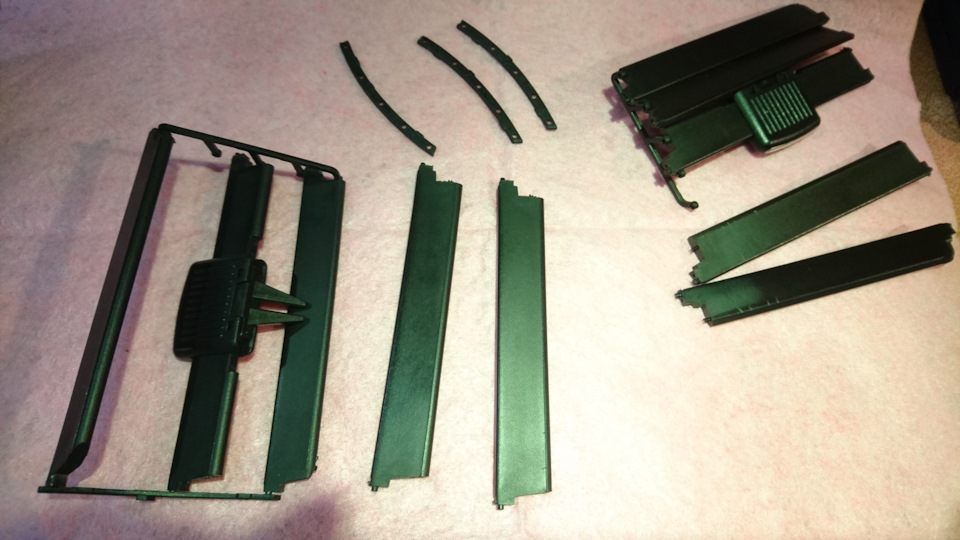

У моєму випадку всі вказані в інструкції клямки клацнули легко, алезнизу в центрі торця панелі з дефлекторами щось не давало легкоклацнути. Тоді доклавши трохи більших зусиль вдалося зірватиконсоль з монтажного місця, але при цьому розсипалися ламелідефлекторів обдування.
Прикро вийшло, бо знати не знав як це все зібрати назад. Вінтернет, шукати інформацію про те, як це добро зібрати назад, аледокладних записів про це не знайшов лише одне відео, завдяки якомувдалося в правильному порядку зібрати ламелі дефлекторів.

<
Тому спробую відтворити збірку у фото-звіті.

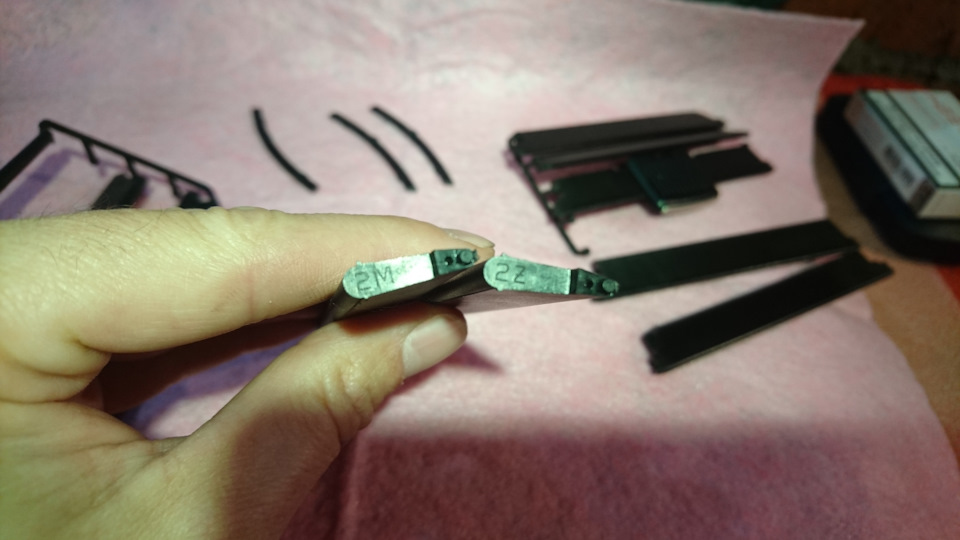

У правому та лівому дефлекторах центральної панелі є свій суворийпорядок — кожна з 5 ламелей має свій індекс та своє місцевстановлення.
Лівий дефлектор складається з таких ламелей (нумерація зверхудонизу):
1. - 1L
2. - 1Z
3. - 1N (з власником)
4. - 1M
5. - 0
Правий дефлектор:
1. - 2L
2. - 2Z
3. - 2N (з власником)
4. - 2M
5. — 0

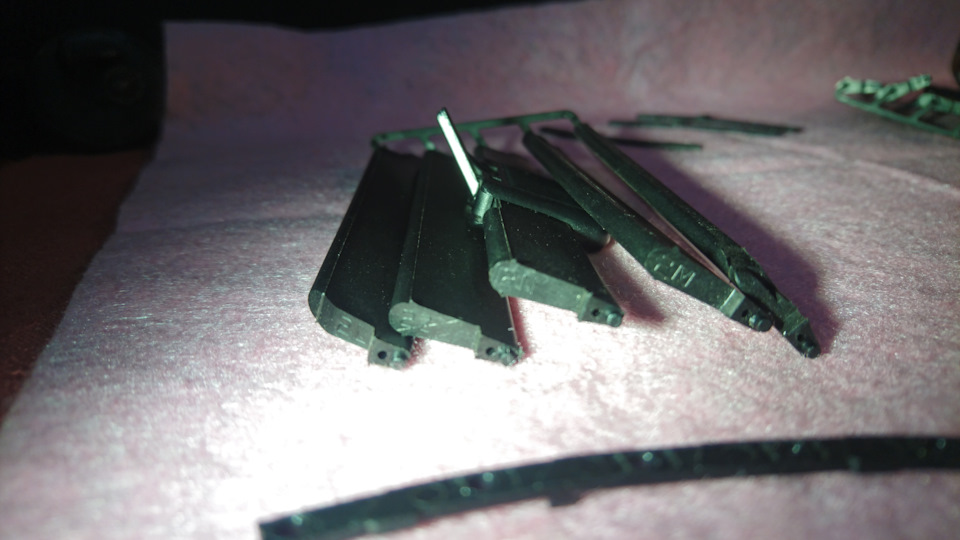

Щоб зібрати ламелі для одного дефлектора необхідно підібрати бічніфіксатори:один у вигляді "ялинки" і два напівкруглі з направляючимуступом.

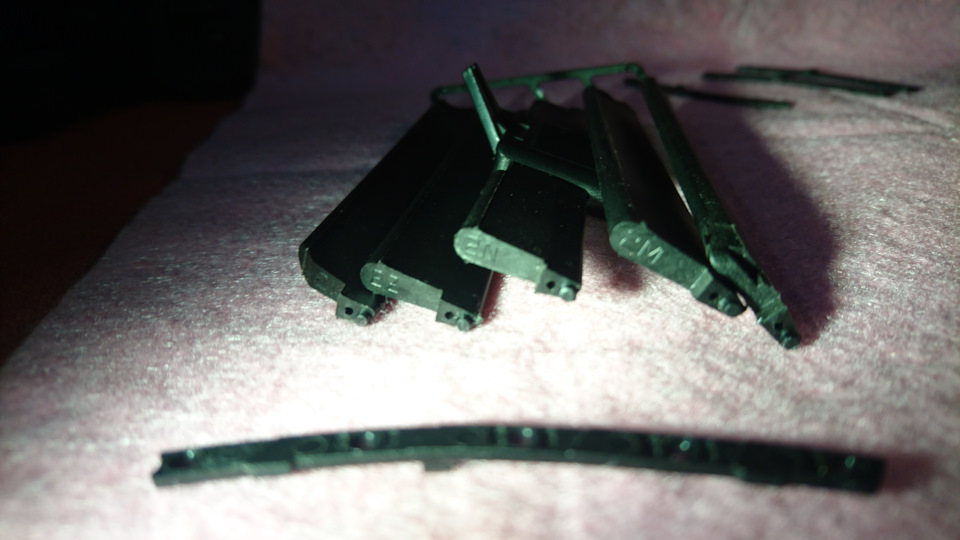

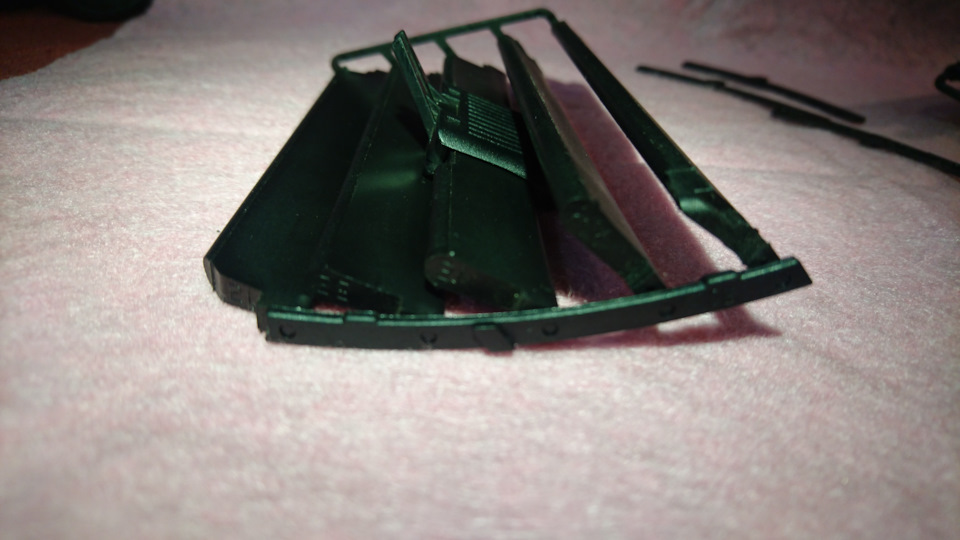

Збирати всі ламелі починаємо з того, що фіксуємо центральна ламельз тримачем на бічній "ялинці", після чого по черзі фіксуємо всіламелі, що залишилися. Так щоб направляюча на фіксаторі була зверхузовні. Після цього одягаємо другий напівкруглий фіксатор, з боку "ялинки". За таким же принципом збираємо ламелі другого дефлектора.Потім зібрані дефлектори встановлюємо в центральну консоль понаправляючих уступах бічних напівкруглих фіксаторів. Далі, всючисту, проклеєну антискрипом зібрану деталь встановлюємо на торпедуДосить проста процедура, якщо розуміти порядок складання.
Усім удачі на дорогах!
