Вольтметр у приладову панель

І так, як писав раніше, мені приїхав вольтметр з Китаю. Давненькобачив записи як ставили в приладку і я прям "загорівся" цим. Частослухаю музику на заглушеній машині і завжди боюся не завестися)
Загалом річ ​​дуже потрібна. Для роботи використовував:
1) Хрестова викрутка;
2) Плоскогубці;
3) Мультиметр
4) Напильник/Наждачна паперів< /b> а

Починаємо установку:

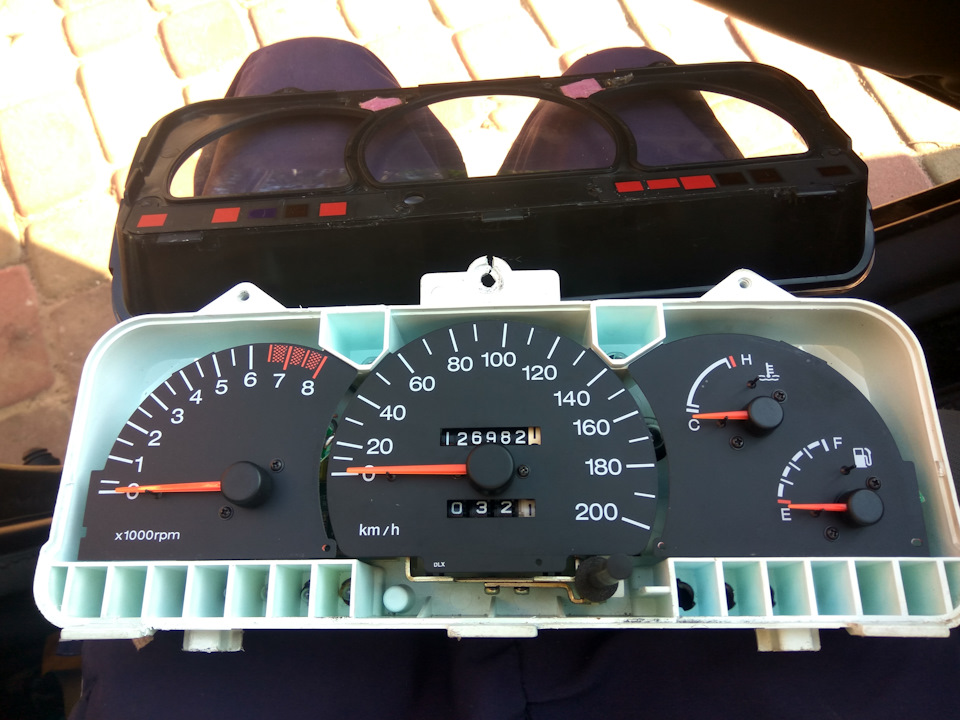

1) Дістаємо приладку з панелі. Для цього потрібно відкрутити6 гвинтиків. Не буду описувати процес її зняття, прикріплю відеоКЛАЦ. І вона у нас в руках :) Знімаємо пластиковий прозорий захист (назвемо її " склом", для зручності :)). Вона тримається на двохгвинтах зверху.

Без прозорої штуковини)

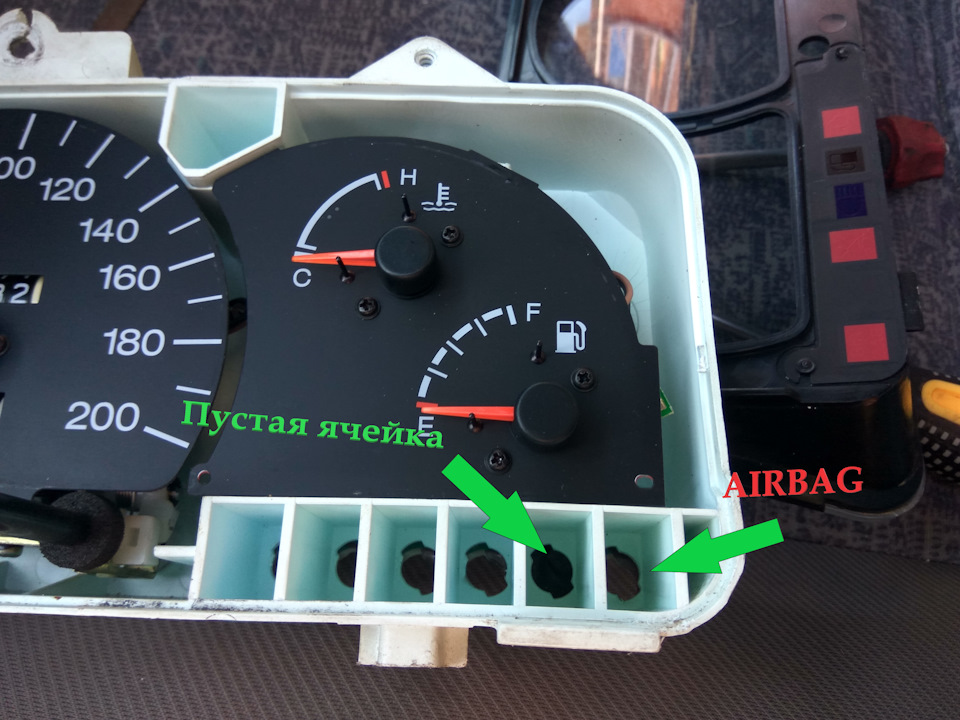

3) Тепер нам належить приготувати посадкове місце длявольметра, для цього я взяв плоскогубці і прибрав перегородку міжпорожнім осередком і осередком AIRBAG

От між ними прибираємо перегородку.

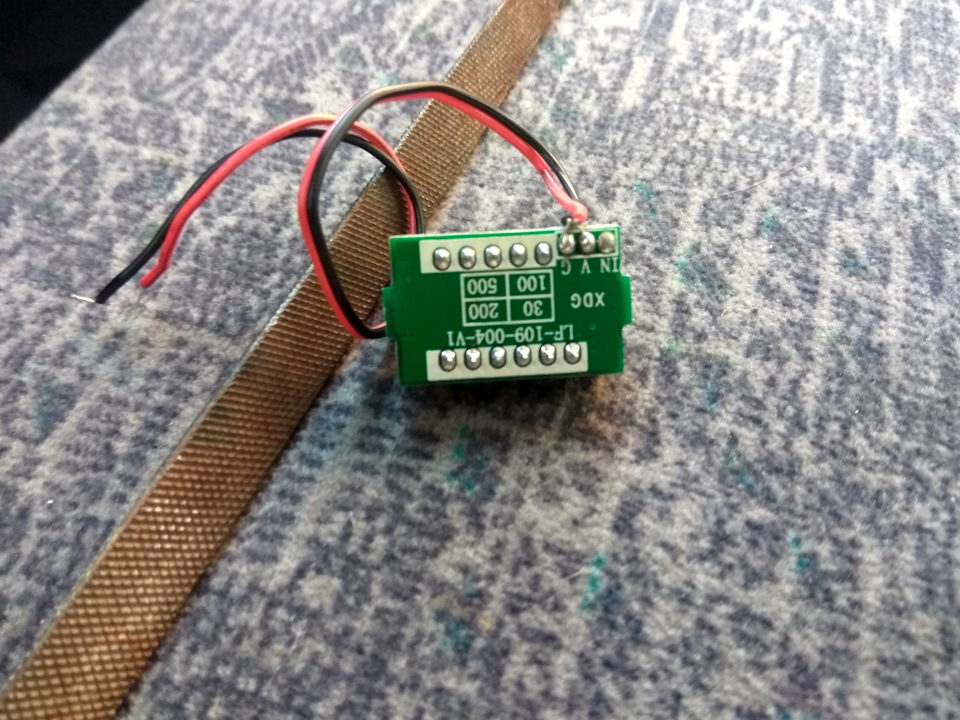

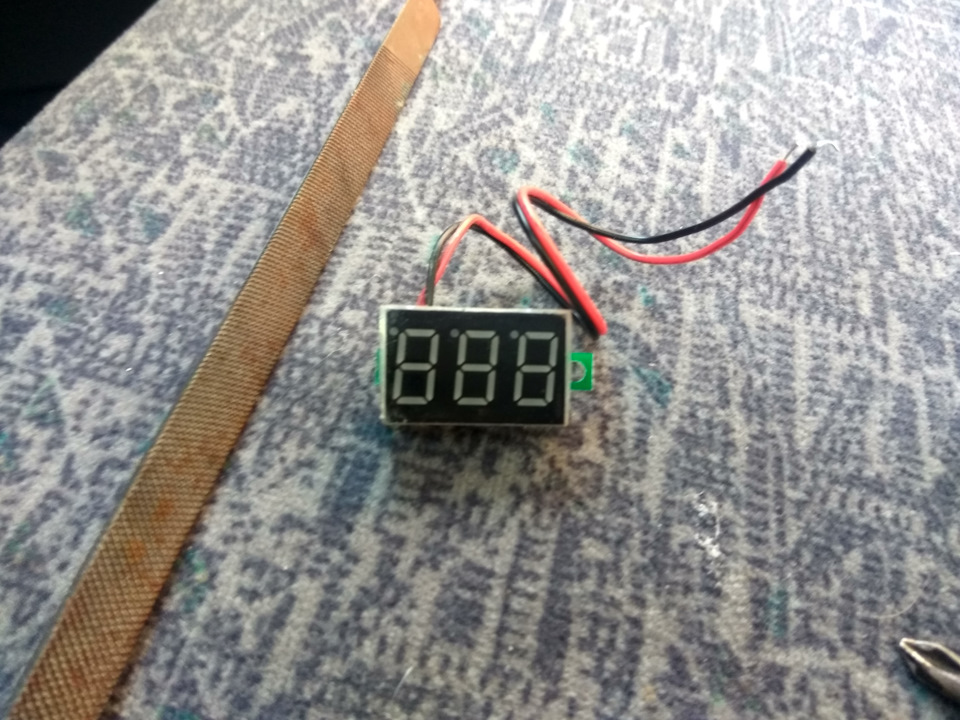

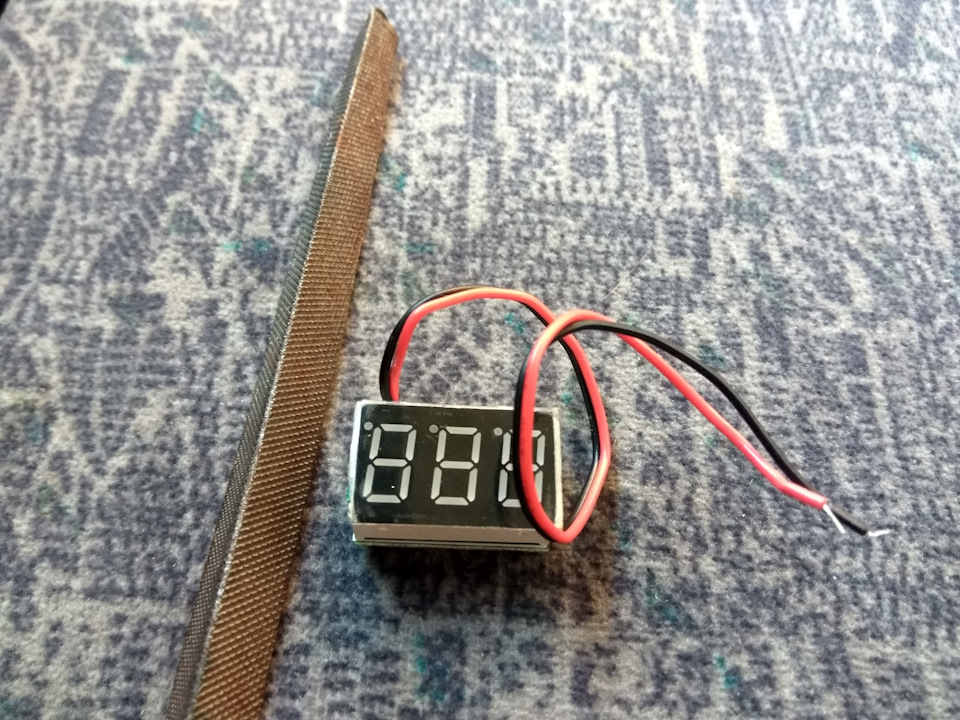

4) Тепер нам потрібно прибрати "ушка" біля вольметра, черезних він не влазить у зроблений нами отвір. Беремо напилок чи щосьподібне і спилюємо.
Ліве
Ідеально
З зворотного боку. Пил не до кінця, щоб вольметр сам щільнотримався в отворі приладки. А ось він і встановлений вприладку:)
Заодно перевірив похибку. Вийшло плюс-мінус однаково. Тепер нампотрібно прибрати іконку AIRBAG і зробити щоб цифри якосьпросвічувалися. Для цього потрібно зняти платівку з іконками тазачищати напилком або наждачним папером. Спочатку намагавсяУайт-спіритом, щоб роз'їло цю фарбу, потім рідиною для зняття лаку, і нічого в результаті не допомогло. Зачищав тільки з внутрішньоїсторони, щоб не псувати заводський вид приладу. І це я правильно ізробив що не став зачищати зовні, так як напружувало б очі, яскравосвітило б. 6) Ставимо пластинку місце і закриваємо "склом" це все.Дивимося на результат і радіємо — у нас все красиво вийшло) Якбачите, світло вийшло приглушене, саме те, що потрібно.
7) Тепер нам потрібно підключити вольметр. Саме на приборці єможливість швидко і без паяльника це зробити.Просто між шайбою тагвинтом протягуємо провід і все. На фото (фото не моє, телефончомусь не зберіг саме це фото) відзначив, куди можна підключатися.І на схемі зазначено де "+" і "-".

8) Ну що, а у нас фінішна пряма, залишилося закрутити "скло" і встановлювати приладку на місце. Підключаємо роз'єми, тросспідометра і перевіряємо:Радіємо результату На закладеній 9) Можнаперевірити похибку, вийшло що бреше на ~0.5 Вольта.

Заглушена, точні показання 12.3В
Заведення, точні показання 14В
10) Все у нас працює, збираємо все у зворотному порядку.

Фінальний результат на відео:

Посилання на Вольтметр:ru.aliexpress.com/item/1pcs-New-Arrival-LCD-Digital-Voltmeter-Voltimetro-Red-LED-Amp-Volt-Meter-Gauge-Voltage-Meter-DC/32825671226.html? spm=a2g0s.9042311.0.0.3FAxw3
Сподіваюся все зрозуміло описав. Користуйтеся, річпотрібна і не складна в установці.
Удачі на дорогах.
