праця Анатолія
Завдяки хорошому чоловікові з Франківська 13beast

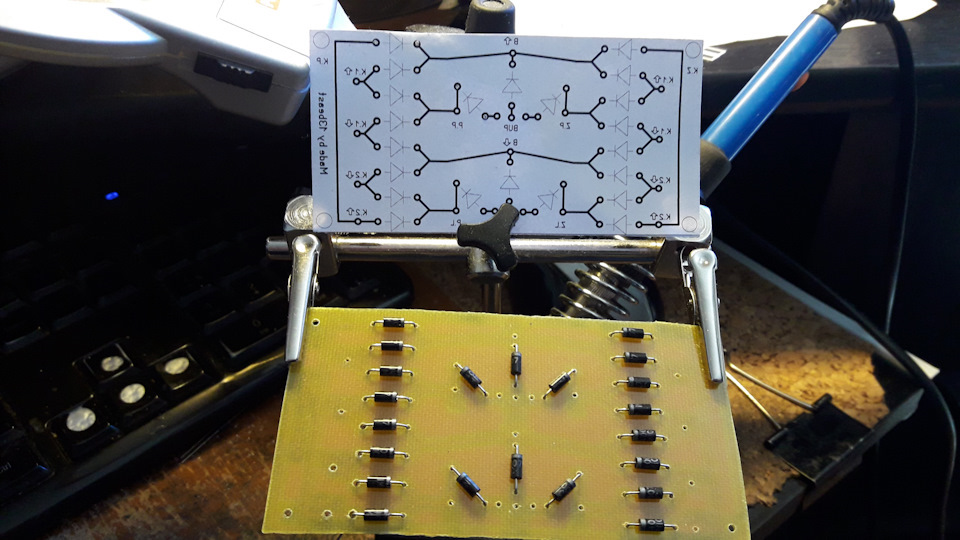

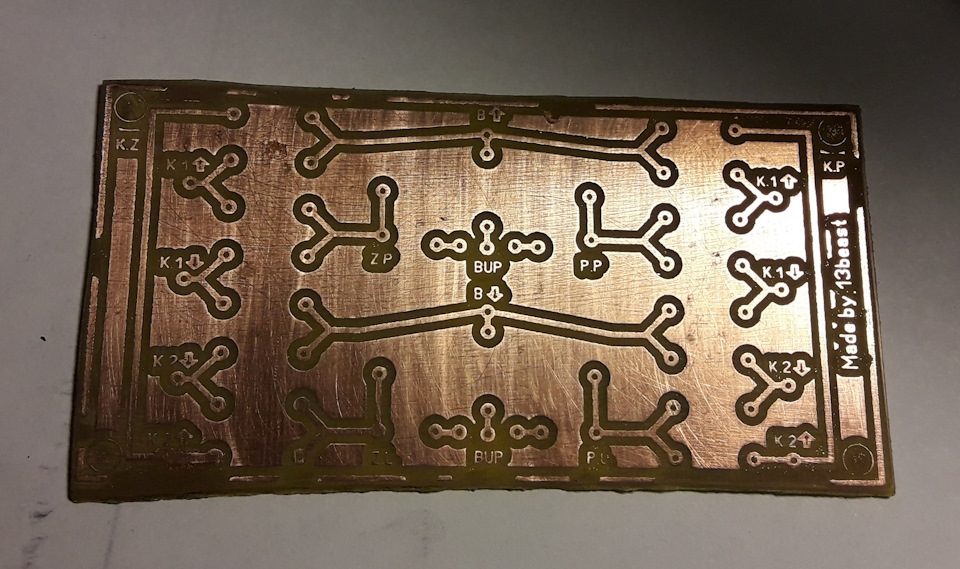

Вся електроніка розмістилася на 1 платі:)
<

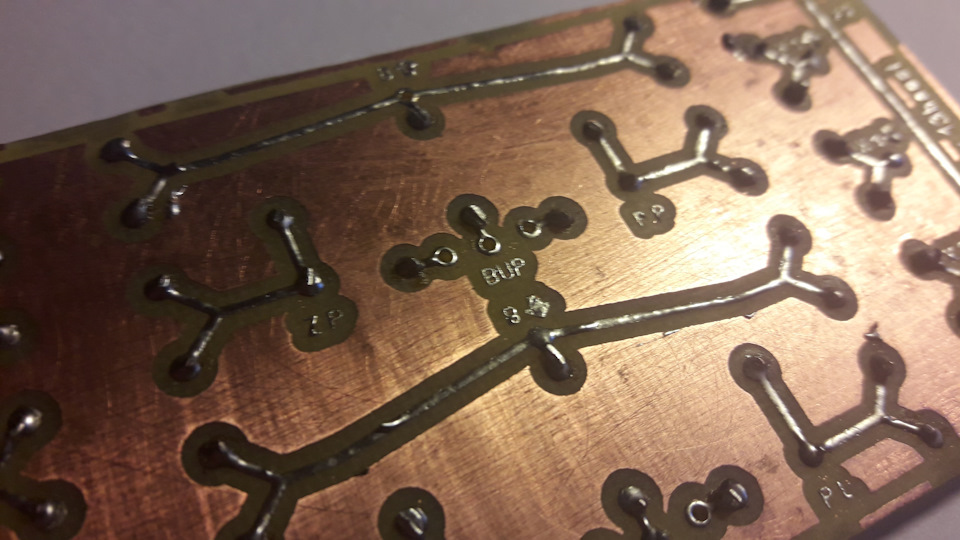

Сьогодні попідпаював все, скоро буде звіт по пневмі:))
Поки що бардак та безладдя хоч уже половину проводки викинув:)

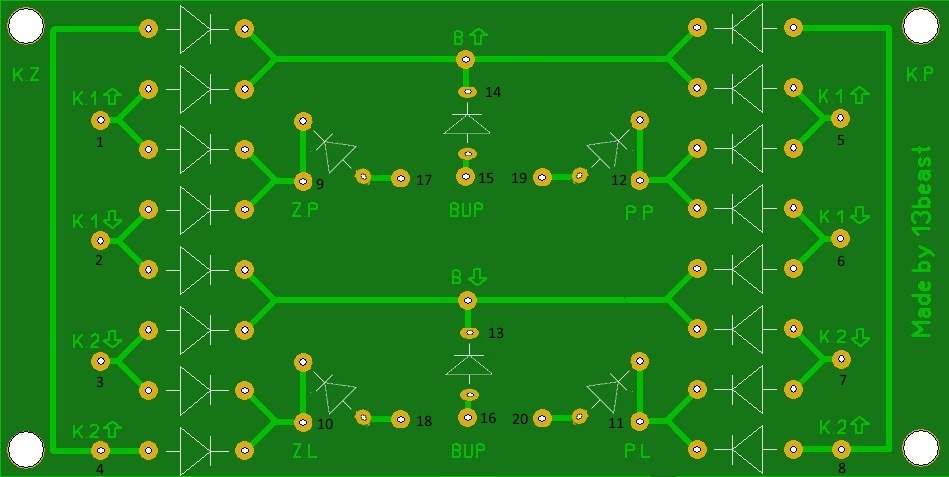

схема
Кнопки на платі:
Задня піввісь:
"1" К1 вгору права сторона (синій)
"2" К1 в низ права сторона (біло синій)
"3" К2 у низ ліва сторона (біло коричневий)
"4" К2 у верх ліва сторона (коричневий)
>
Передня піввісь:
"5" К1 вгору права сторона (оранжевий)
"6" К1 в низ права сторона (біло оранжевий)
"7" К2 у низ ліва сторона (біло зелений)
"8" К2 у верх ліва сторона (зелений)
Блок клапанів:
"9" Зад правий (біло коричневий - синій)
"10" Зад лівий (коричневий - жовтий)
"11" Перед лівий (зелений — бежевий)
"12" Перед правий (біло зелений — чорний)
Виходь:
"13 " Клапан скидання (синій - зелено-жовтий)"
"14" Компрессор (біло - синій - зелений)
Проведення до БУП::
"15" БУП вгору (біло зелений - клапан компрессора)
"16" БУП в низ (зелений - клапан скидання)
"17" БУП зад правій ( біло синій 3 клапан - 3 датчик)
"18" БУП зад лівий (синій 1 клапан - 1 датчик)
"19" БУП перед правий (біло коричневий 4 клапан -4 датчик )
"20" БУП перед лівий (коричневий 2 клапан - 2 датчик)
Зайва проводка:))
