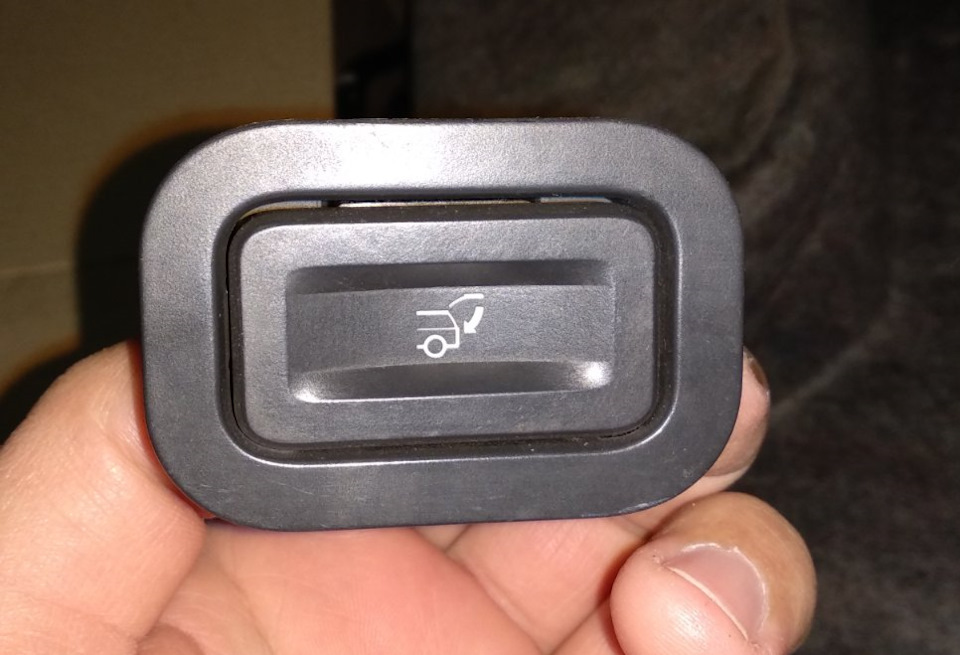

Ремонт кнопки відкриття багажника Opel Vectra C caravan

Кнопка не моя, взяв на подарунок)))

Кнопка не те що рідкісна, просто грошей за неї багато просять, від20 до 100 уе.

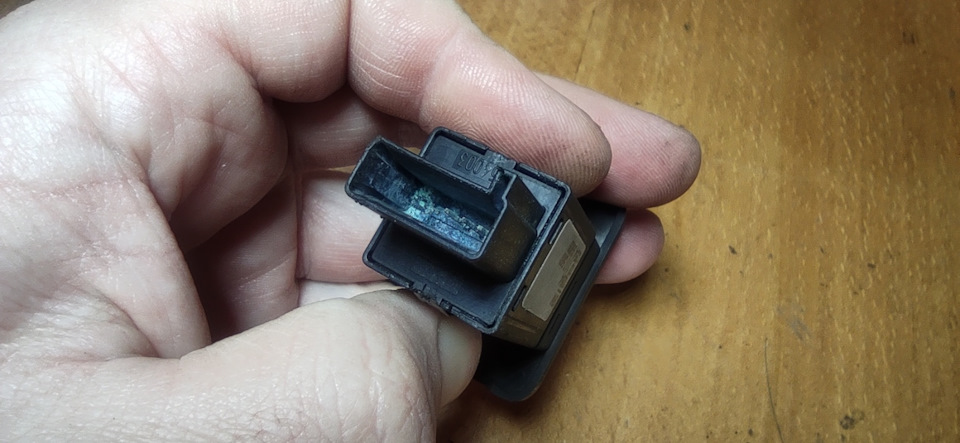

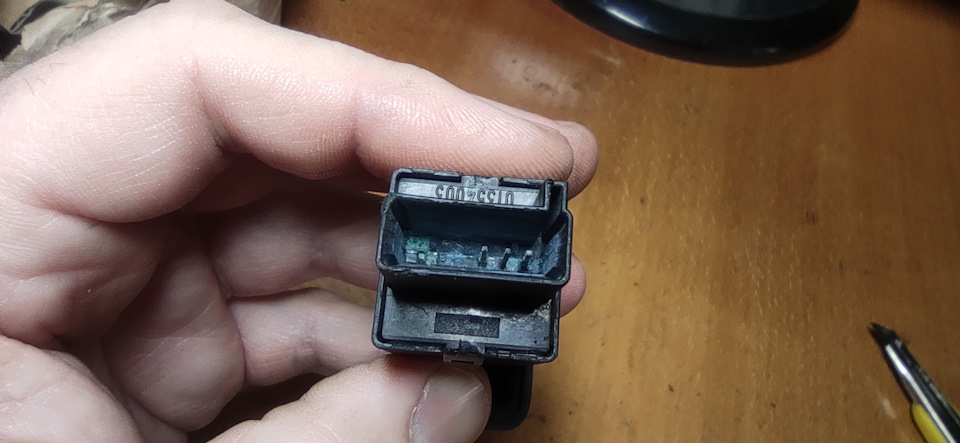

А цю знайшов за не дорого, але виявилося, що довго вона лежала івід вологи згнили пару висновків, решта просто відламалася.

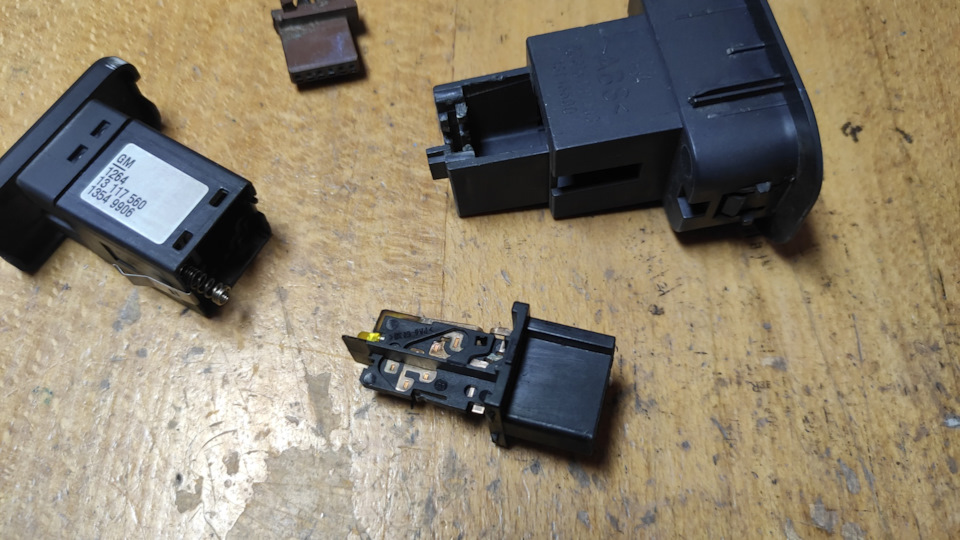

Відступати нікуди, потрібно ремонтувати.Рішення просте, вивести напроводах планку зі штирями, щоб заводський роз'єм відмінно підійшовдо них.Місце всередині кнопки дозволяло це зробити.

Після цього беремо шматочки висновків з резисторів, конденсаторівабо чого завгодно і через ці отвори підпаюємося до висновківкнопки.

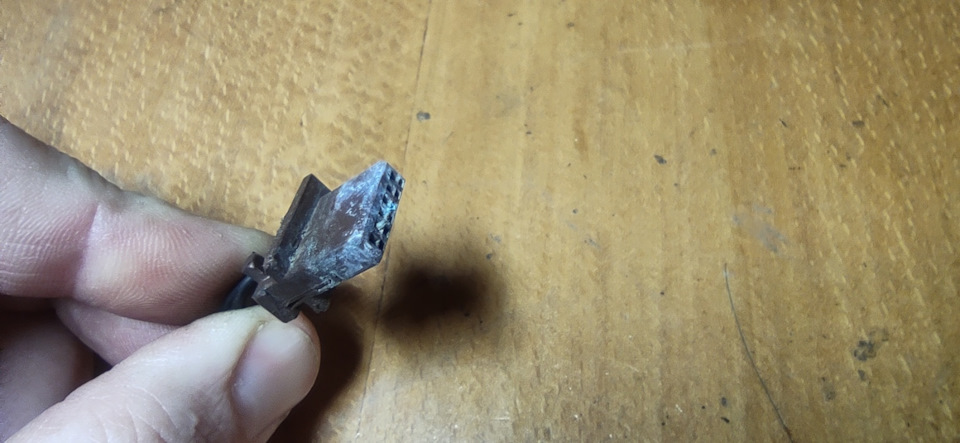

Далі до цих висновків припаюємо тонкі проводки і паяємо їх доколодки 5 pin. Ще раз все перевіряємо і садимо колодку туди, дераніше були рідні піни. Заливаємо чорним термоклеєм длягерметичності і щоб трималося. Висновки підписуємо, щоб непереплутати підключення в авто. Збираємо все до купи:кнопкузамикаємо, перевіряємо натискання. Кнопку вставляємо в корпус (якийставиться в отвір у кришці багажника). Недолік полягає в тому, щороз'єм тепер буде кріпитися не штатно, але це не критично, все будедобре працювати! І пару слів про нюанси. Спочатку продзвонив кнопкуі не зрозумів, що розпинування не відповідає цій схемі:Схема зафактом правильна. Виявилося, що у схемі розпинування вказано некнопки, а роз'єм, який до неї підходить. А на роз'ємі нумерація йдеу зворотному порядку.
Як кнопка підключається:
3 пін — мінус підсвічування до лампи освітлення багажноговідділення
5 пін — плюс підсвічування до лампи освітлення багажноговідділення
2 пін - маса
1 пін - під'єднання в паралель зовнішньої кнопки відкриттябагажника
Як кнопка працює:
— підсвічування кнопки включається разом із підсвічуваннямбагажного відділення
— сигнал на закриття — подача мінуса на 1-й пін
