Підсвітка в ноги

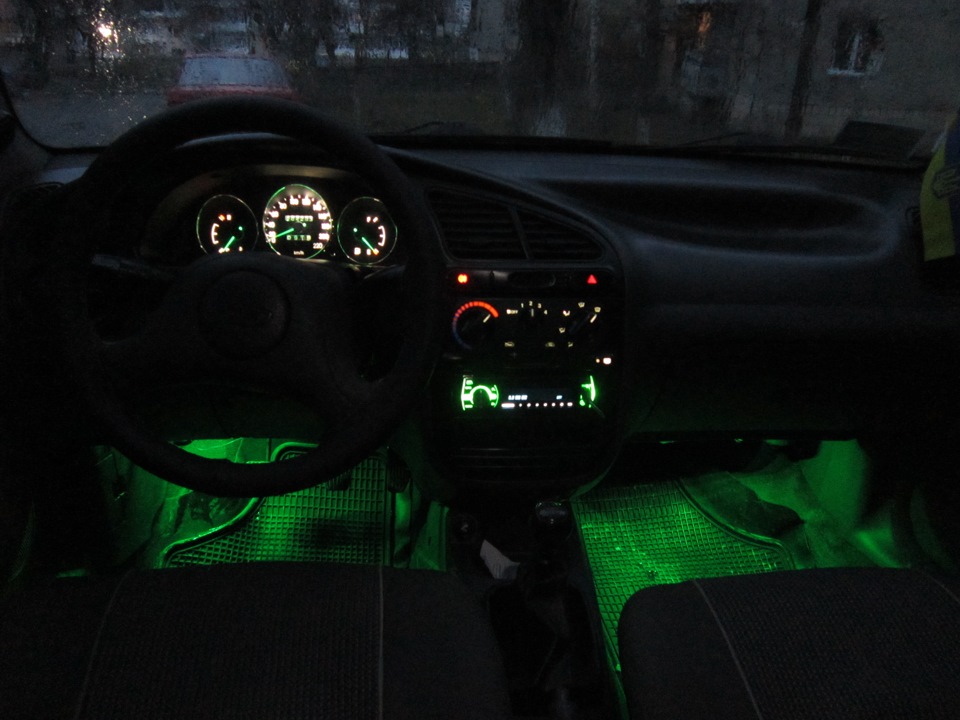

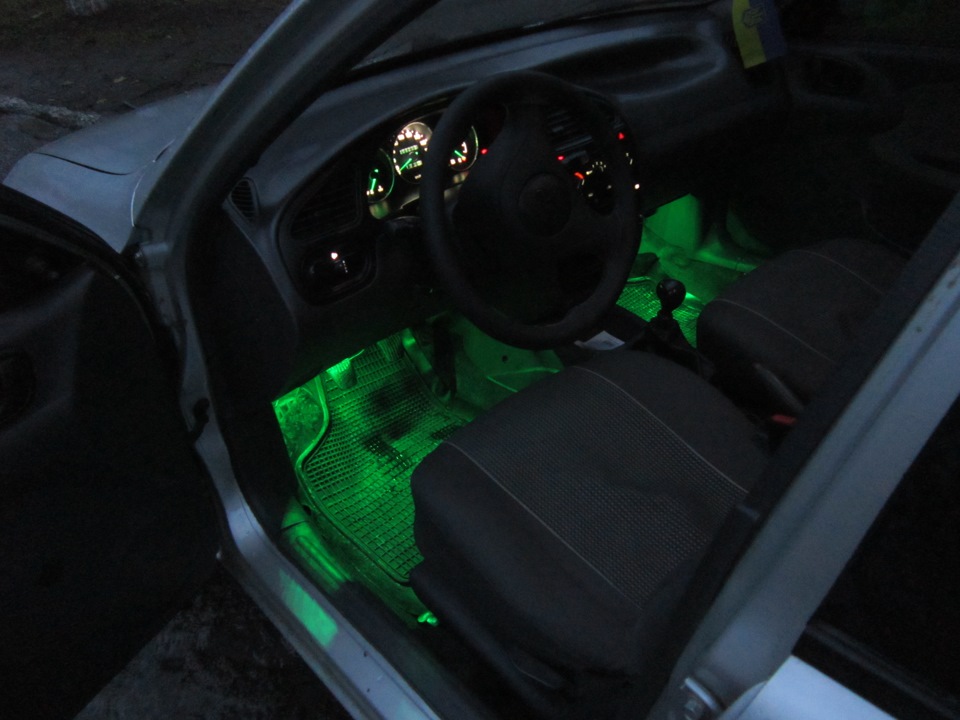

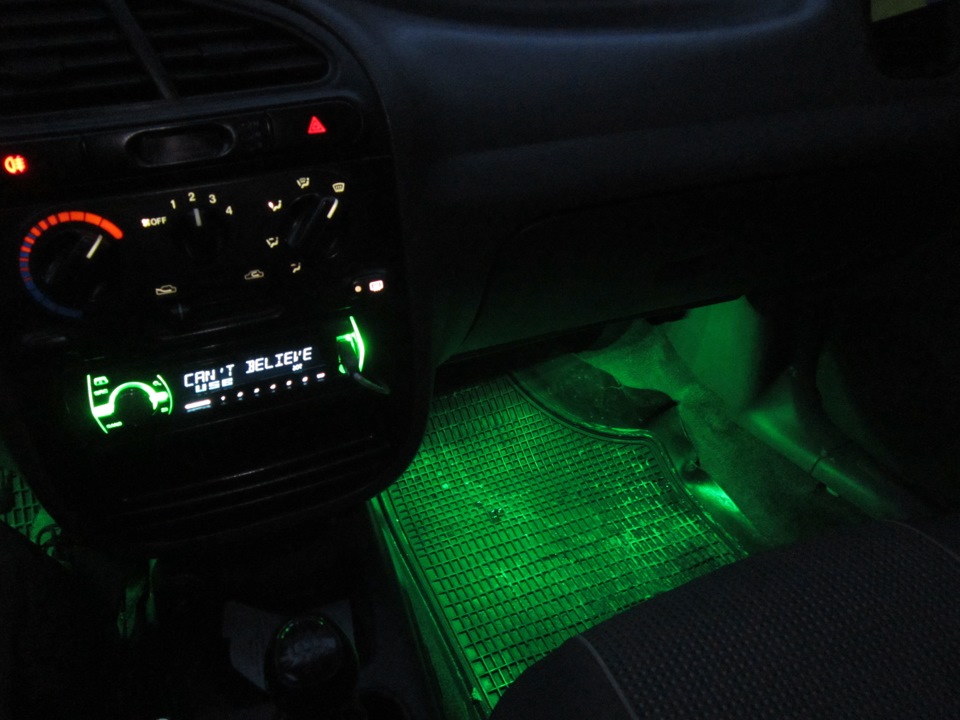

Слідом за покращенням роботи двигуна вирішив нарешті зробити давнозаплановане — підсвітку передніх ніг (поки що передніх, з часомможе дороблю і задніх). Процес роботи не зміг пофотографувати, оскільки не було фотоапарата під руками. Тому викладаю фото готовоїроботи і словесний опис самого процесу.
Ітак, для роботи нам потрібно:
— 2х20см світлодіодної стрічки (у моєму випадку — зеленої, оскількитематика салону така)
— провода (я брав виту пару)
— термоусадка
— паяльник
— кнопка трьохпозиційна (і, ІІ і OFF)
— клемники на кнопку — 3 шт.
— уміння знімати панель приборів + рівні руки

Логіка процесу наступна:кнопка має 3 режими:І, ІІ і OFF. Режим І —підсвітка світиться постійно, режим ІІ — підсвітка світиться тількипри відкриванні любої дверки (дверей) і гасне при їхньому закритті.Для виконання умови режиму ІІ управлінський сигнал взяв зпанелі приборів (індикатор відкритих дверей) — він є мінусовий, ізавів його на кнопку. Тому кнопка у нас розриває мінусовий провід.Для режиму І — провід від постійної маси до тієї ж кнопки.Третій (середній) контакт з кнопки — на "мінус" до світлодіодноїстрічки. "+" для діодів я взяв з тої ж приборки (фішка, яказнаходиться справа). Можна брати "плюс" звідки-небудь, основнаумова — він має бути постійним (не залежати від положення ключа, як, наприклад, габарити).

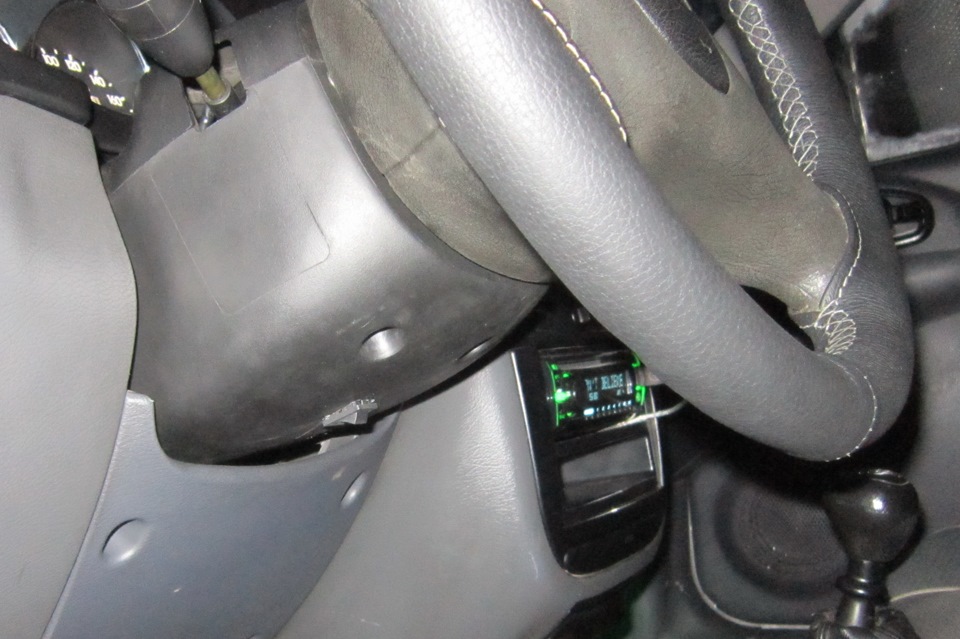

А далі не складно:заховати акуратно стрічку (вистачило по 20 см длякожної сторони), і розмістити кнопку. У моєму випадку, я розмістивкнопку під рулем знизу на пластмасовій панелі. Вона незамітна ізручна в користуванні.
Можливо в подальшому прокину кабель і кусок діодної стрічки назадні ноги (під сидіння), а поки що — так.

Критикуйте або хваліть))
________________________________________________________________________________

12.08.2015:Дойшли руки і до задніх ніг, тому на даний моментсвітиться уже всюди)

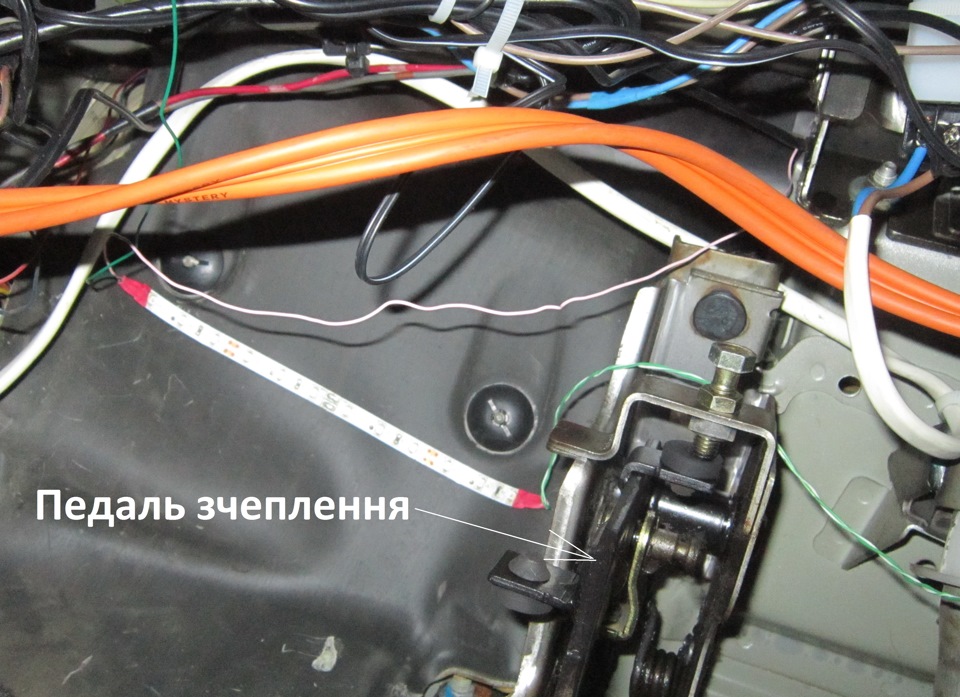

Над водійськими ногами
