#63 пересвіт салону - частина 7

Всім привіт!

І ось фінальний елемент у пересвіті — це клімат-контроль< 1.Блок управління світлом
2. Інструменти
3. Селектор КПП
4. Дефлектор обдува та блок аварійки
5. Кнопки на кермі
6. Приладова панель
7. Кнопки склопідйомників

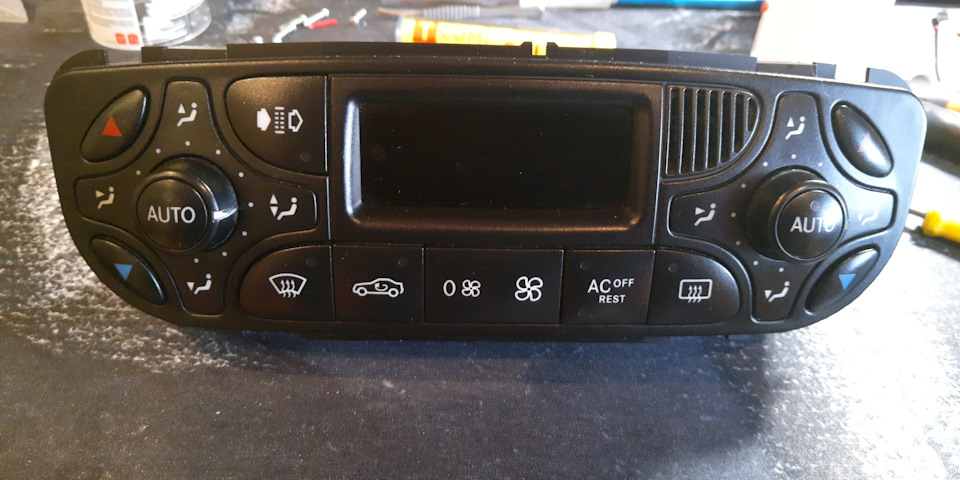

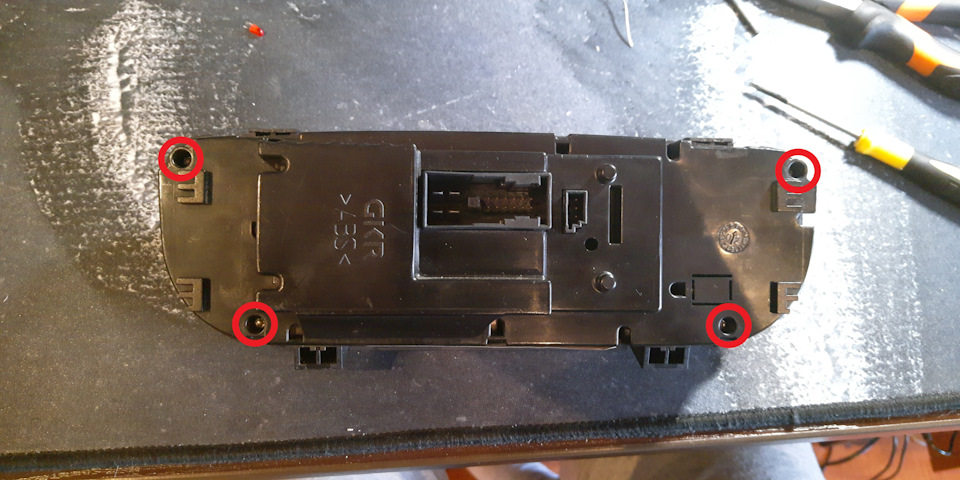

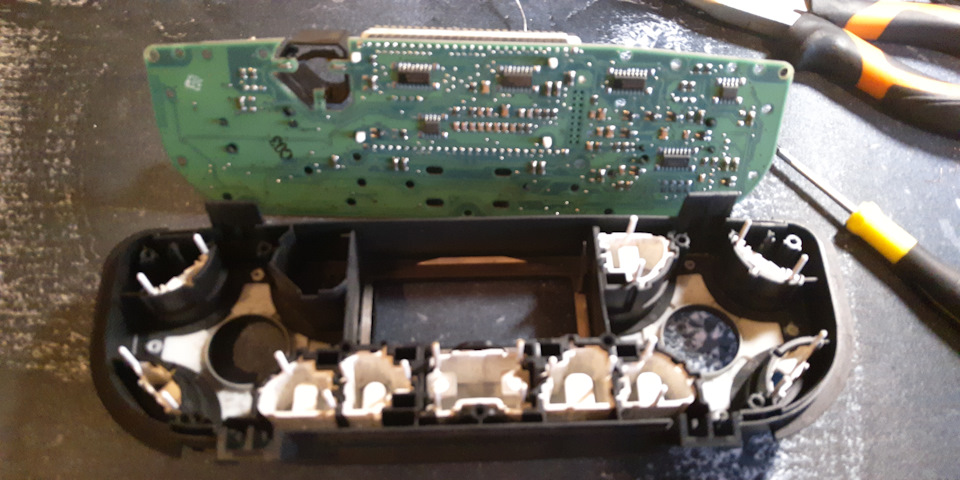

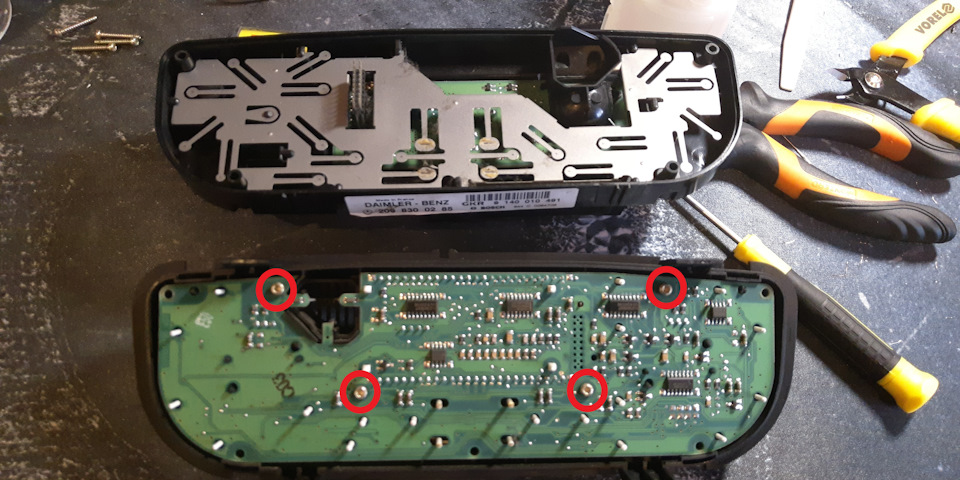

8. Центральний плафон І так нам знадобитися:торкс Т8 і SMD 3528діоди 32 шт (якщо все одного кольору), а там вже дивіться самі ) іSMD 0805 діоди 8 шт.У мене під рукою були SMD 1206, вони чудововпоралися із завданням. Ось він клімат, у мене з екраном, є ізвичайний, але про нього говорити не будемо з тильного боку чотириторкси Т8 знімаємо кришку і на платі бачимо ще чотири торкси Т8акуратно знімаємо потрібну нам плату, не переживайте кнопки ніякіне випадуть

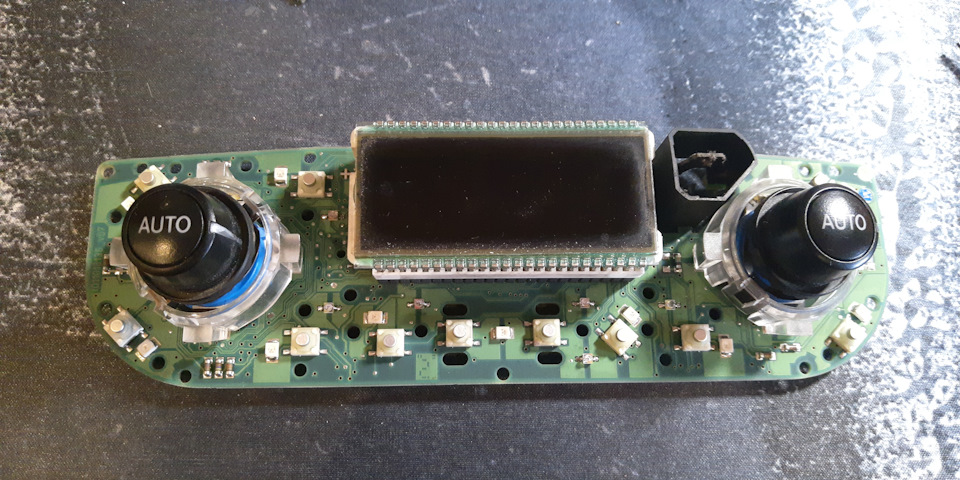

і так ось вона плата на якій всі діоди які нам потрібно перепаятиакуратно підтягуємо фіксатор з одного боку і ... З іншого боку підсвітлорозсіювачем є ще чотири діоди< Щоб дістати кнопку, вампотрібно відпаяти три контакти з тильного боку або з лицьового, ярекомендую з тилу це робити, але я не ризикну і перепаяв відгинаючикнопку по максимуму))
на черзі екран, його контакти не припаяні, тому акуратно йоговисмикуємо Плата екрану дістається легко, злегка підколупати і всев такому вигляді я і перепаював всі діоди на екрані 12 діодів, розташованих по-різному, уважніше при перепайці і фінал))
так само перепаяв і діоди, що відповідають за включення тієї чиіншої функції
результат мене просто приголомшив, так чітко все виглядає, стокжовтий просто відстій)) Я не мало не шкодую що віддав перевагачервоному, але все це на аматора. Звичайно потрібно ще вирішитипитання з магнітолою, але це вже зовсім інша історія …))
