Часто траплялися пости про перепаювання резисторів на ФГ для зміничастот у магнітолі з американських на європейські. Точніше зміникроку з 0, 2 МГерц до 0, 05 МГерц.
> І ось настав день, коли на рибалку проспав, а руки просятьчогось зробити.

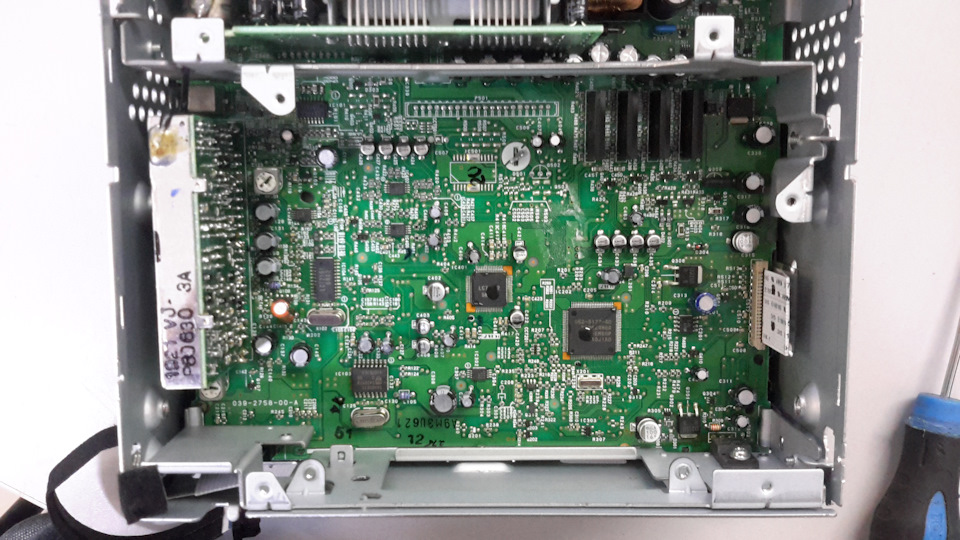

Озброївшись постами, паяльником і попередньо випроставши руки інаточивши жало на ньому, розібрав магнітолу.
Місця засувок знизу, починав звідти, начебто як найзручніше
І почав шукати резистори R480 та R481 І не знайшов! >
Почав уважно дивитися на картинки і побачив, що це все інструкціїдля дорестайлових фініків, а на рестайл чомусь немає. Резисторів, спасибі форумчанам. Це стосується манітоли Clarion 2708N ірезистори там треба перепаювати з номерами R224 і R228. Власне, самі резистори

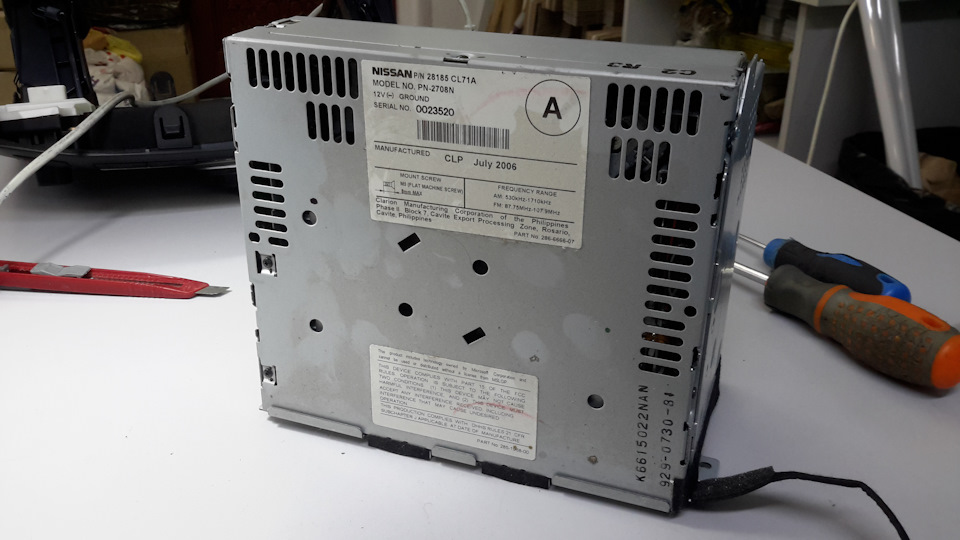

Зворотний бік магнітоли з номером моделі
Розмір їх просто крихітний, на фото скрізь здаються великими.
Ну я ж не дарма точив жало, за 15 хвилин метушні перепаяв.
Заодно подивився на розмір діодів, щоб замовити білі дляпересвіту.
Якщо хтось затіє те ж саме, раджу підготувати місце з хорошимсвітлом і взяти паяльник поменше і тонше. Ну і якщо зір не 100%, токраще відразу віддати в найближчий ремонт телефонів, нехай майстерзробить. Зібрав і, фігасі! працює!

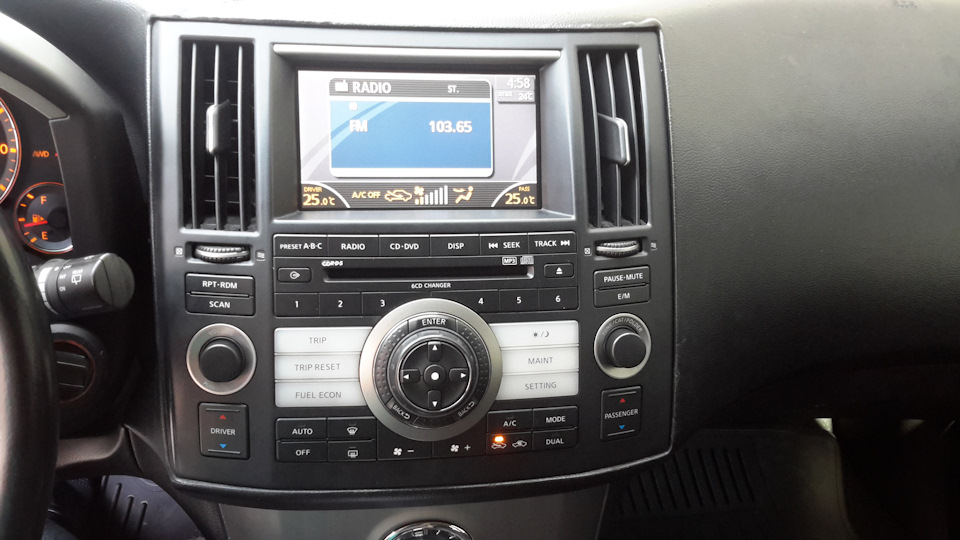

Ось він, потрібний крок пошуку!
Тепер крок частот 0, 05 МГерца і ловить усі хвилі. А то втомивсяя від усієї пари станцій.
Всім світу і прямих рук, ремонтуйте і не бійтеся :)
Коментарі13
а перепаяв це як? що саме з ними робив

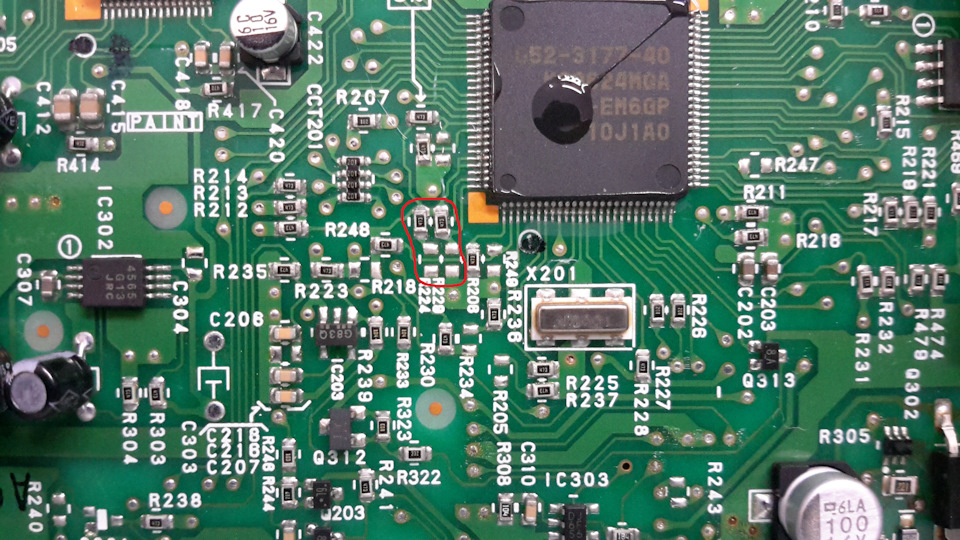

Випаяв зі старих місць і впаяв у нові місця. На картинці я обвів потрібне місце. Тільки акуратно треба, резистори розміром з 1 мм, напевно, не всяким пінцетом навіть підбереш.
Якщо така тема то спитаю, може в темі хтось із Вас про заміну штатки. У мене калькулятор стоїть з касетником, а це мабуть бошка яка вже мрз розуміє. Власне питання. Встане типу така бошка болтон замість калькулятора?
Нічого не встане. Потрібен колгосп. Монохром виносять в ящик для окулярів. Магнітол по довжині не входить. Стандарт магнітол.
Чудово, ось розумію яку собі музяку запиляти. Почну запив докладно все опишу. У планах брати дводінку випоювати монік, карати замість калькулятора. Має бути дуже патішно 😂

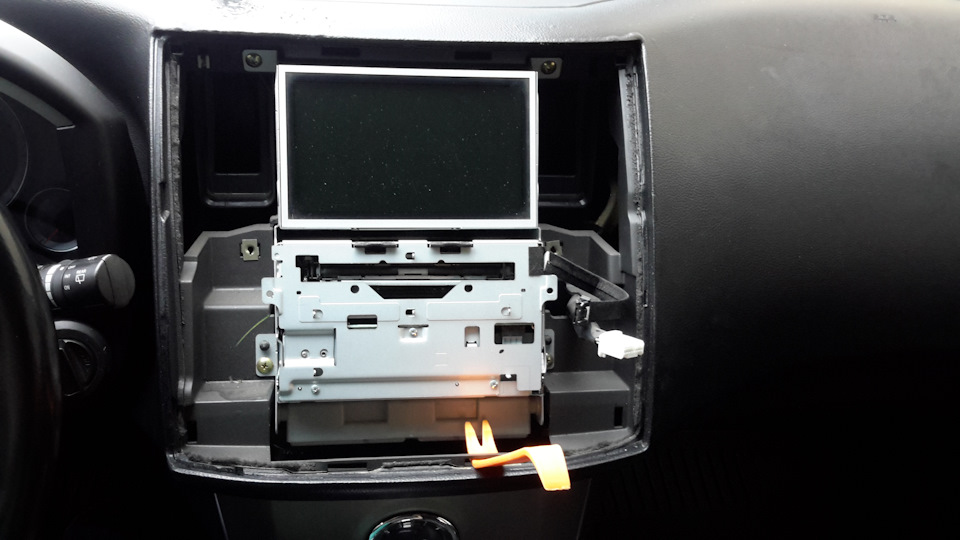

По гарному болгаркою порізати панель, встромити 10 дюймовий екран(може планшет).)))
Прикольно. А звідки це фото? Можна посилання на інстал?
ru-avto.com/tyuning-infin…nstallyaciya-10-4-ekrana/
Дякую
Магнітолу з сенсором на перемикання AV На AV штатний дисплей. Можна комп'ютер підключити з SSD і перемикання на EsyCam
А посилання на процес цього інсталу є у Вас?
клас…найкраще паяльним феном. дуже зручно. собі перепаювали діоди в білий.
Щодо паяльного фена спробую, дякую
