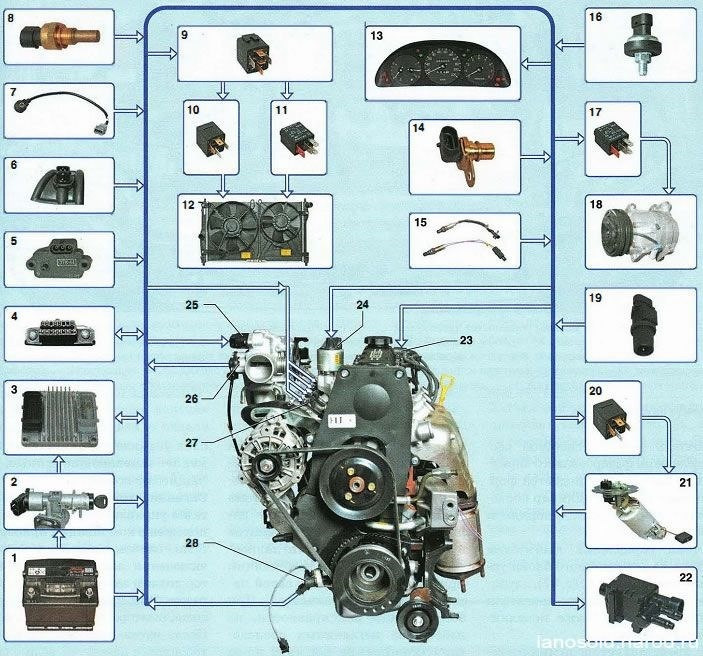

Призначення датчика.Принцип дії.
Датчик масової витрати повітря призначений для перетворення витрати повітря, що надходить у двигун, в напругу постійного струму.
Інформація датчика дозволяє визначити режим роботи двигуна і розрахувати циклове наповнення циліндрів повітрям на режимах роботи двигуна, що встановилися, тривалість яких перевищує 0, 1 секунди.
Чутливий елемент датчика побудований на принципі терморезистивного анемометра і виконаний у вигляді платинової нитки, що нагрівається, Нитка нагрівається електричним струмом, а за допомогою термодатчика і схеми управління датчика її температура вимірюється і підтримується постійною.
Якщо через датчик потік повітря збільшується, то платинова нитка починає охолоджуватися, схема управління датчика збільшує струм нагріву нитки, поки температура її не відновлюється до початкового рівня, таким чином величина струму нагрівання нитки пропорційна витраті повітря. Перетворює струм нагріву нитки у вихідну напругу постійного струму.
З плином часу нитка забруднюється, що призводить до зміщення градуювальної характеристики датчика.
Для очищення нитки від бруду після вимкнення двигуна (при виконанні певних умов) нитка пропалюється до 900-1000 ° C імпульсом струму протягом 1 секунди. Формує імпульс керування пропалом блок керування. Для промивки ніяк не можна використовувати кетони та ефіри. З трьох причин:
1. Розчиняють компаунд.
2. При висиханні дуже охолоджують кристал. Він може "лопнути\тріснути".
3. Розчиняють "маску" на кристалі (це отн. Не страшно, але в центрі кристала є полімерна плівка в віконці, схоже з поліетилентерефталату, на якій теж маска і метал. Напилення) Плівці пофіг, але якщо маска змиється, плівка деформується і відірветься. Не треба:- лазити туди сірниками-зубочисками та іншими тампаксами - промивати всякими роз'їдувачами типу Віннса і Карбокліна.
- Більшість розчинників залишаютьКарбові очищувачі "абро" та "Hi-Gear".
- ВЕЛВівські аерозолі містять ацетон (про кетони я вже сказав) і етиловий ефір, їх не використовувати.
Загалом, що залишається?
WD-40. Там соляра та важкі жирні кислоти. Миють добре, але надовго залишають плівку. Її треба змивати. Змивати потрібно спиртами (етил/метил/ізопропіл) у суміші з дистильованою водою(20% води), або етил/бутил/пропил - ацетатами (ч.Д.А.). Вони з водою нормально змішуються (але госптоварні брудні, і залишають наліт). Думаю, краще кристал поливати зі шприца з тонкою голкою. А сушити "рідним" вентилятором, включивши його з комп'ютера. Ну, принаймні, штучною смертю він не помре, а від природної ніхто не застрахований. Датчик положення дросельної заслінки встановлений збоку на дросельному блоці на дросельному блоці однієї осі з приводом дросельної заслінки. Датчик положення дросельної заслінки зчитує показання із положення педалі "газу". Основний ворог датчика положення дросельної заслінки - мийники двигунів.
Термін служби датчика положення дросельної заслінки абсолютно непередбачуваний. Порушення в роботі датчика положення дросельної заслінки виявляються в підвищених оборотах на холостому ходу, у ривках і провалах при малих навантаженнях.
Датчик детонації встановлений на блоці двигуна між 2-м і 3-м циліндрами. Існують два типи датчика детонації - резонансний (барильце) і широкосмуговий (таблетка). Датчик детонації різних типів не взаємозамінний. Датчик детонації - це надійний елемент, але вимагає регулярного чищення роз'єму. Принцип роботи датчика детонації як п'єзо запальнички. Чим сильніший удар, тим більша напруга.
Відстежує детонаційні стуки двигуна. Відповідно до сигналу датчика детонації, контролер встановлює кут випередження запалювання. Є детонація - пізніше запалення. Відмова або обрив датчика детонації проявляються в "тупості" мотора та підвищеній витраті палива.
Він являє собою пустотілий шестигранний корпус з різьбовим виступом для вкручування в ДВЗ. Усередині корпусу звичайним гвинтиком прикручується двошаровий п'єзоелемент, який і виробляє ЕРС при впливі на нього коливань звукової частоти через корпус датчика. Ці коливання за допомогою п'єзоелементу перетворюються на аудіосигнал. Таким чином, за допомогою ДД блок EFI "чує", що відбувається у двигуні під час його роботи. Тобто, це своєрідний мікрофон, а точніше, п'єзокерамічний звукознімач (як на програвачах вінілових пластинок). Корпус по край залитий спеціальним компаундом, що відчуття нагадує тендітну штучну гуму. Цей компаунд (на форумі його називають "смолою") не тільки захищає п'єзоелемент від впливу навколишнього середовища, але ще й створює специфічну АЧХ (амплітудно-частотну характеристику) сигналу, оскільки спектр ДД повинен лежати в області 1400-6000Гц із центральною частотою в районі 2700Гц (приблизна частота детонації).
Якщо з'являються детонаційні процеси, то блок EFI автоматично змінює кут випередження запалення (уОЗ) доти, поки детонаційні процеси не зведуть до мінімуму або взагалі не ліквідуються.
Таким чином, ДД є невід'ємною частиною ланцюгів корекції формування та найбільш ефективного спалювання паливної суміші. Вихід з ладу ДД супроводжується появою помилки самодіагностики, детаційними процесами в ДВЗ (при цьому характерним так званим "дзвоном пальців"), гіршою тягою, підвищеною витратою палива. ОЛІЇ
Тиск масла в системі контролюється спеціальним датчиком, встановленим у масляній магістралі. Електричний сигнал від датчика надходить до контрольної лампи на панелі приладів. На автомобілях також може встановлюватися покажчик тиску масла. Датчик тиску масла може бути включений до системи управління двигуном, яка при небезпечному зниженні тиску масла відключає двигун.
p>
На сучасних двигунах встановлюється датчик контролю рівня масла та відповідна йому сигнальна лампа на панелі приладів. Поряд з цим, може встановлюватися датчик температури олії. Температури охолоджуючої рідини встановлено між головкою блоку та термостатом. Датчик температури охолоджуючої рідини має два контакти. Основне функціональне призначення датчика температури охолоджувальної рідини - чим холодніший мотор, тим багатша паливна суміш. Конструктивно датчик температури охолоджуючої рідини являє собою термістор (резистор), опір якого змінюється в залежності від температури. Типові значення 100 грн. - 177 Ом, 25 гр. - 2796 Ом, 0 гр. - 9420 Ом, - 20 гр. - 28680 Ом. Температура рідини, що охолоджує, впливає майже на всі характеристики керування двигуном. Датчик температури охолоджувальної рідини дуже надійний.
Основні несправності - порушення електричного контакту всередині датчика, порушення ізоляції або обрив проводів. Гарячого мотора, підвищена витрата палива. Датчик кисню (лямбда зонд) встановлений на приймальній трубі глушника. Серйозний, але дуже надійний електрохімічний прилад.
Завдання датчика кисню-визначення наявності залишків кисню у відпрацьованих газах.
Є кисень - бідна паливна суміш, немає кисню - багата.
Показання датчика кисню використовуються для коригування подачі палива.
Категорично забороняється використання етилованого бензину.
Вихід з ладу датчика кисню призводить до збільшення витрат палива та шкідливих викидів.
Датчик положення колінвалу встановлений біля шківа колінвалу та зчитує сигнали за ризиками. Це основний датчик, за показаннями якого визначається циліндр, час подачі палива та іскри. Конструктивно датчик положення колінвалу є шматком магніту з котушкою тонкого дроту. Дуже витривалий. Датчик положення колінвала працює в парі із зубчастим шківом колінчастого валу. Відмова датчика - зупинка двигуна. У кращому випадку обмеження оборотів двигуна в районі 3500 - 5000 об/ми.
Встановлюється тільки на 16-ти клапанному двигуні. Інформація використовується для організації упорскування палива в конкретний циліндр. Відмова датчика переводить паливоподачу в попарно-паралельний режим, що призводить до різкого збагачення паливної суміші. Датчик фаз встановлюється на двигуні у верхній частині головки блоку циліндрів за шківом впускного розподільного валу.
На шківі впускного розподільного валу розташований задає диск з прорізом. Проходження прорізу через зону дії датчика фаз відповідає відкриття впускного клапана першого циліндра.
Є пристроєм, який необхідний у системі для стабілізації оборотів холостого ходу двигуна. РХХ являє собою кроковий електродвигун з підпружиненою конусною голкою.
Під час роботи двигуна на холостому ходу, за рахунок зміни прохідного перерізу додаткового каналу подачі повітря в обхід закритої заслінки дроселя, в двигун надходить, необхідне для його стабільної роботи; кількість повітря.
Це повітря враховується датчиком масової витрати повітря (дМРВ) і, відповідно до його кількості, контролер здійснює подачу палива в двигун через паливні форсунки.
За датчиком положення колінчастого валу (дПКВ) контролер відстежує кількість обертів двигуна і відповідно до режиму роботи двигуна управляє РХХ, таким чином додаючи або знижуючи подачу повітря в обхід закритої дросельної заслінки (див. Фото-2 та Фото-3).
На прогрітому до робочої температури двигуні контролер підтримує оберти холостого ходу. Якщо двигун не прогрітий, контролер за рахунок РХХ збільшує обороти і, таким чином, забезпечує прогрів двигуна на підвищених оборотах коленвала. Даний режим роботи двигуна дозволяє починати рух автомобіля відразу і не прогріваючи двигун.
Регулятор холостого ходу встановлений на корпусі дросельної заслінки і кріпиться до нього двома гвинтами.
На жаль, на деяких автомобілях головки цих гвинтів можуть бути розсвердлені або гвинти посаджені на лак, що може значно ускладнити демонтаж РХХ для його заміни або прочищення повітряного каналу. У таких випадках рідко вдається обійтися без демонтажу всього корпусу дросельної заслінки.
РХХ є виконавчим пристроєм та його самодіагностика в системі не передбачена. Тому при несправності регулятора холостого ходу лампа "CHECK ENGINE" не спалахує. Симптоми несправностей РХХ багато в чому схожі на несправності ДПДЗ (датчика положення дросельної заслінки), але в другому випадку найчастіше на несправність ДПДЗ явно вказує лампа "CHECK ENGINE".
До несправностей регулятора холостого ходу:
-нестійкі обороти двигуна на холостому ходу,
-самовільне підвищення або зниження оборотів двигуна,
-зупинка роботи двигуна при вимиканні передачі,
br>-відсутність підвищених оборотів при запуску холодного двигуна,
-зниження оборотів холостого ходу двигуна при включенні навантаження (фари, пічка тощо).
Для демонтажу регулятора холостого ходу необхідно при вимкненому запаленні відключити його чотириконтактний роз'єм і відвернути два кріпильні гвинти. Монтаж РХХ виробляють у зворотній послідовності. Крім того, кільце ущільнювача на фланці слід змастити моторним маслом.
" таким чином додаючи або знижуючи подачу повітря в обхід закритої дросельної заслінки (див. Фото-2 та Фото-3). На прогрітому до робочої температури двигуні контролер підтримує оберти холостого ходу. Якщо двигун не прогрітий, контролер за рахунок РХХ збільшує обороти і, таким чином, забезпечує прогрів двигуна на підвищених оборотах коленвала. Даний режим роботи двигуна дозволяє починати рух автомобіля відразу і не прогріваючи двигун.Регулятор холостого ходу встановлений на корпусі дросельної заслінки і кріпиться до нього двома гвинтами.
На жаль, на деяких автомобілях головки цих гвинтів можуть бути розсвердлені або гвинти посаджені на лак, що може значно ускладнити демонтаж РХХ для його заміни або прочищення повітряного каналу. У таких випадках рідко вдається обійтися без демонтажу всього корпусу дросельної заслінки.
РХХ є виконавчим пристроєм та його самодіагностика в системі не передбачена. Тому при несправності регулятора холостого ходу лампа "CHECK ENGINE" не спалахує. Симптоми несправностей РХХ багато в чому схожі на несправності ДПДЗ (датчика положення дросельної заслінки), але в другому випадку найчастіше на несправність ДПДЗ явно вказує лампа "CHECK ENGINE".
До несправностей регулятора холостого ходу:
-нестійкі обороти двигуна на холостому ходу,
-самовільне підвищення або зниження оборотів двигуна,
-зупинка роботи двигуна при вимиканні передачі,
br>-відсутність підвищених оборотів при запуску холодного двигуна,
-зниження оборотів холостого ходу двигуна при включенні навантаження (фари, пічка тощо).
Для демонтажу регулятора холостого ходу необхідно при вимкненому запаленні відключити його чотириконтактний роз'єм і відвернути два кріпильні гвинти. Монтаж РХХ виробляють у зворотній послідовності. Крім того, кільце ущільнювача на фланці слід змастити моторним маслом.
" таким чином додаючи або знижуючи подачу повітря в обхід закритої дросельної заслінки (див. Фото-2 та Фото-3). На прогрітому до робочої температури двигуні контролер підтримує оберти холостого ходу. Якщо двигун не прогрітий, контролер за рахунок РХХ збільшує обороти і, таким чином, забезпечує прогрів двигуна на підвищених оборотах коленвала. Даний режим роботи двигуна дозволяє починати рух автомобіля відразу і не прогріваючи двигун.Регулятор холостого ходу встановлений на корпусі дросельної заслінки і кріпиться до нього двома гвинтами.
На жаль, на деяких автомобілях головки цих гвинтів можуть бути розсвердлені або гвинти посаджені на лак, що може значно ускладнити демонтаж РХХ для його заміни або прочищення повітряного каналу. У таких випадках рідко вдається обійтися без демонтажу всього корпусу дросельної заслінки.
РХХ є виконавчим пристроєм та його самодіагностика в системі не передбачена. Тому при несправності регулятора холостого ходу лампа "CHECK ENGINE" не спалахує. Симптоми несправностей РХХ багато в чому схожі на несправності ДПДЗ (датчика положення дросельної заслінки), але в другому випадку найчастіше на несправність ДПДЗ явно вказує лампа "CHECK ENGINE".
До несправностей регулятора холостого ходу:
-нестійкі обороти двигуна на холостому ходу,
-самовільне підвищення або зниження оборотів двигуна,
-зупинка роботи двигуна при вимиканні передачі,
br>-відсутність підвищених оборотів при запуску холодного двигуна,
-зниження оборотів холостого ходу двигуна при включенні навантаження (фари, пічка тощо).
Для демонтажу регулятора холостого ходу необхідно при вимкненому запаленні відключити його чотириконтактний роз'єм і відвернути два кріпильні гвинти. Монтаж РХХ виробляють у зворотній послідовності. Крім того, кільце ущільнювача на фланці слід змастити моторним маслом.
" що може значно ускладнити демонтаж РХХ для його заміни чи прочищення повітряного каналу. У таких випадках рідко вдається обійтися без демонтажу всього корпусу дросельної заслінки.РХХ є виконавчим пристроєм та його самодіагностика в системі не передбачена. Тому при несправності регулятора холостого ходу лампа "CHECK ENGINE" не спалахує. Симптоми несправностей РХХ багато в чому схожі на несправності ДПДЗ (датчика положення дросельної заслінки), але в другому випадку найчастіше на несправність ДПДЗ явно вказує лампа "CHECK ENGINE".
До несправностей регулятора холостого ходу:
-нестійкі обороти двигуна на холостому ходу,
-самовільне підвищення або зниження оборотів двигуна,
-зупинка роботи двигуна при вимиканні передачі,
br>-відсутність підвищених оборотів при запуску холодного двигуна,
-зниження оборотів холостого ходу двигуна при включенні навантаження (фари, пічка тощо).
Для демонтажу регулятора холостого ходу необхідно при вимкненому запаленні відключити його чотириконтактний роз'єм і відвернути два кріпильні гвинти. Монтаж РХХ виробляють у зворотній послідовності. Крім того, кільце ущільнювача на фланці слід змастити моторним маслом.
" що може значно ускладнити демонтаж РХХ для його заміни чи прочищення повітряного каналу. У таких випадках рідко вдається обійтися без демонтажу всього корпусу дросельної заслінки.РХХ є виконавчим пристроєм та його самодіагностика в системі не передбачена. Тому при несправності регулятора холостого ходу лампа "CHECK ENGINE" не спалахує. Симптоми несправностей РХХ багато в чому схожі на несправності ДПДЗ (датчика положення дросельної заслінки), але в другому випадку найчастіше на несправність ДПДЗ явно вказує лампа "CHECK ENGINE".
До несправностей регулятора холостого ходу:
-нестійкі обороти двигуна на холостому ходу,
-самовільне підвищення або зниження оборотів двигуна,
-зупинка роботи двигуна при вимиканні передачі,
br>-відсутність підвищених оборотів при запуску холодного двигуна,
-зниження оборотів холостого ходу двигуна при включенні навантаження (фари, пічка тощо).
Для демонтажу регулятора холостого ходу необхідно при вимкненому запаленні відключити його чотириконтактний роз'єм і відвернути два кріпильні гвинти. Монтаж РХХ виробляють у зворотній послідовності. Крім того, кільце ущільнювача на фланці слід змастити моторним маслом.
