LEDізація (частина 2) Варіант підсвічування ручок (доповнено).

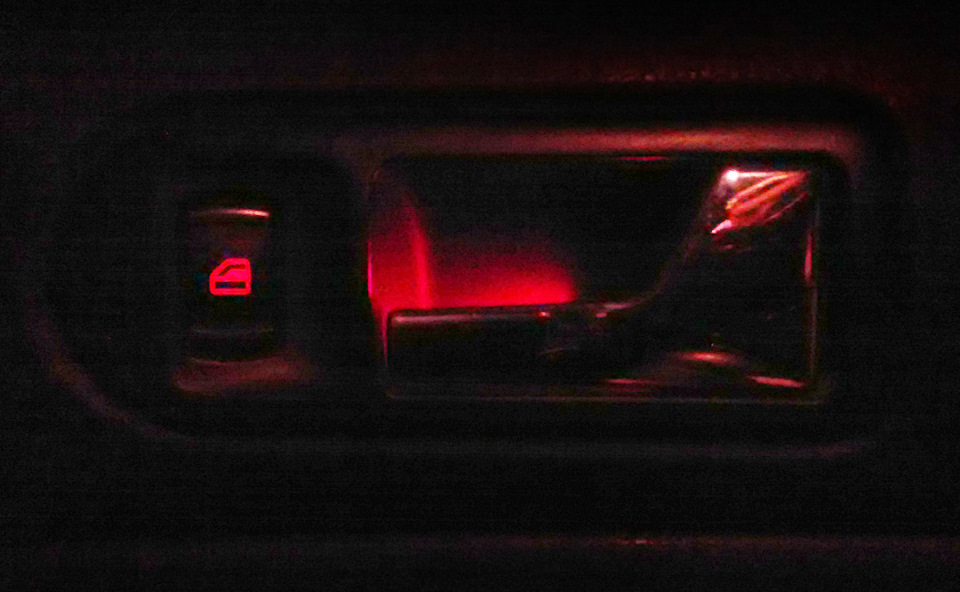

Вигляд у темний час.

Після кількох "де тут ручка" задумався про підсвічування. Бачив якбагато хто ставить світловоди від Ауді. Пішов іншим шляхом - ручкахромована, потрібно використовувати її яквідбивач.Експериментальним методом вибрав місце розташуваннясвітлодіода.

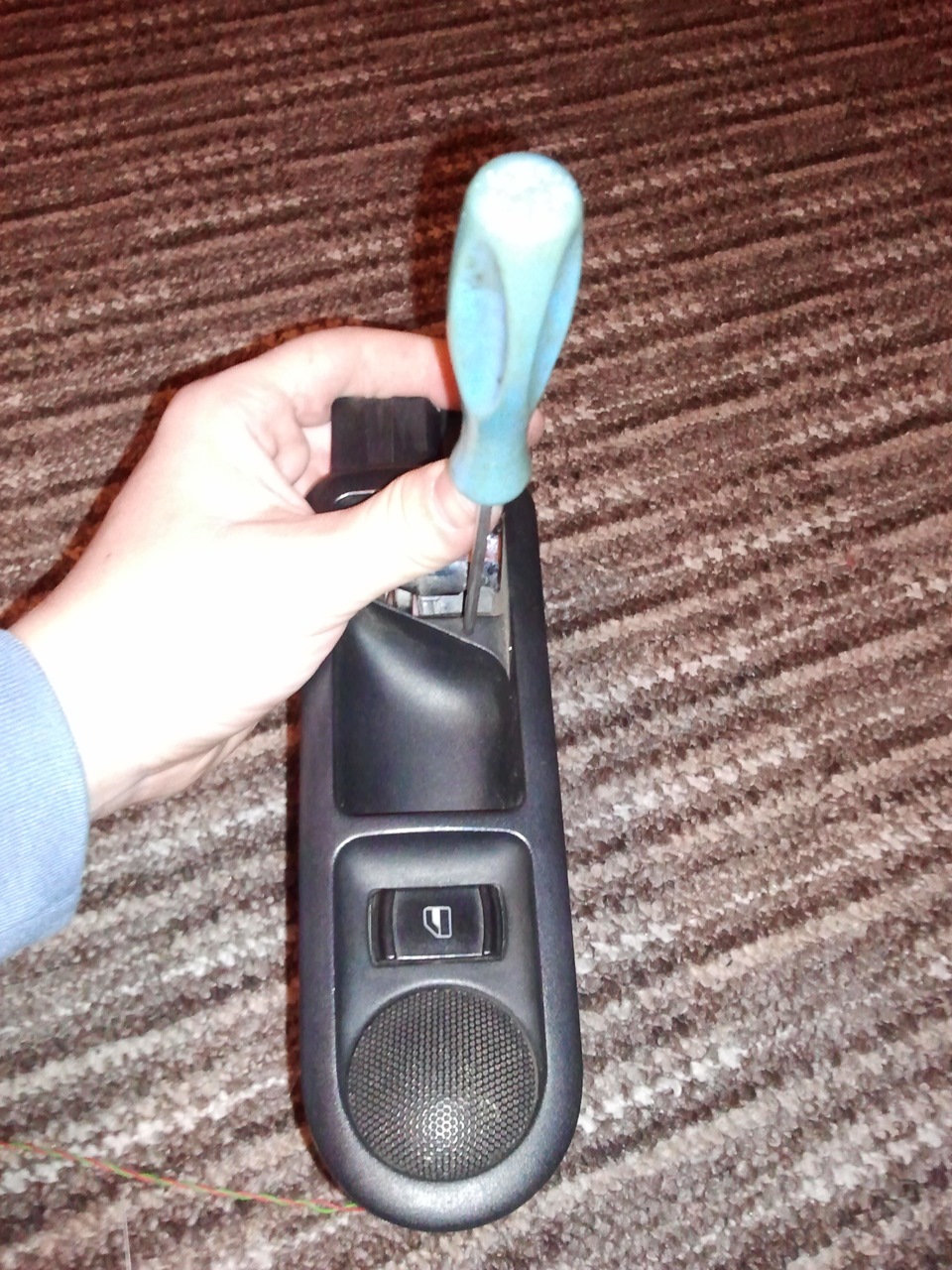

отвір проробив шилом, пластик м'який.

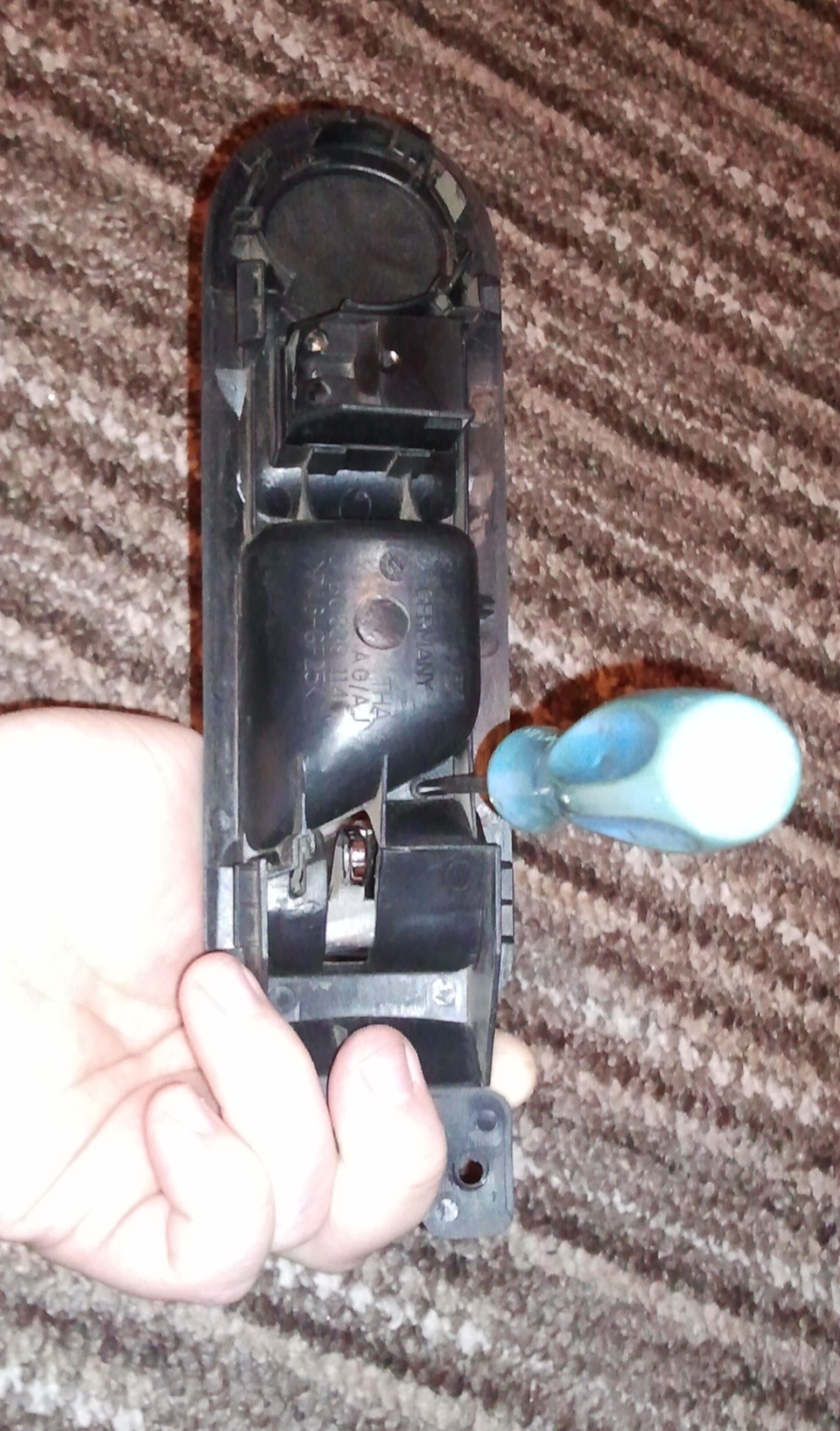

вид з іншого боку.
Вперше діод розмістив нижче і під ручкою просвічувало плямою, перемістив вище ця пляма розсіялася.

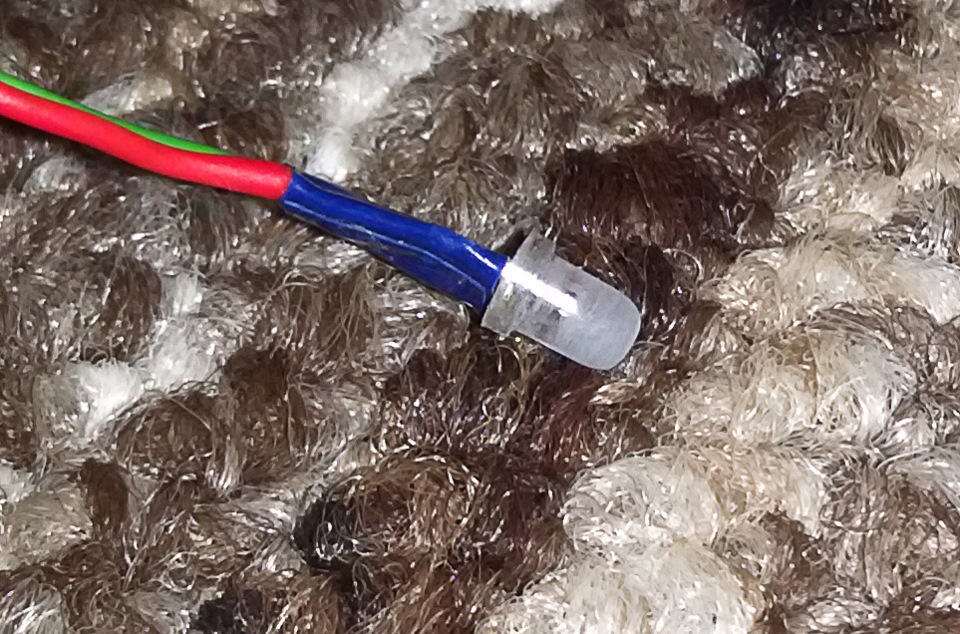

Світлодіод діаметром 3мм підготував, стікаючи наждачкою вершину ізаматував, щоб поліпшити розсіювання. До діоду припаяв резистор 320Ом Підключати + Червоний і — Сіро-синій від клеми ручки.

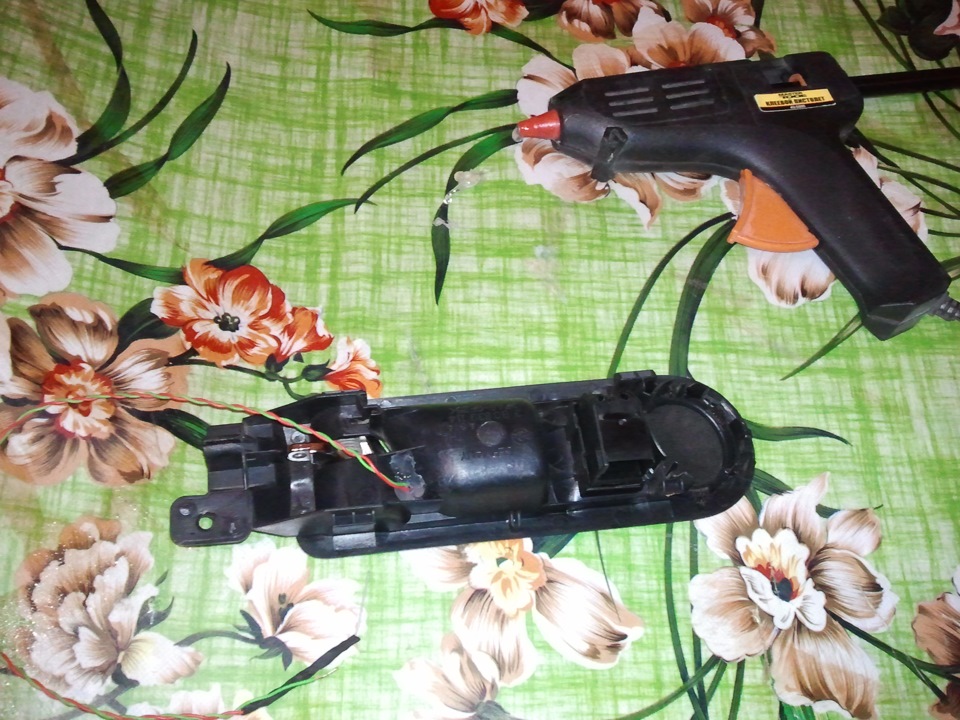

зафіксував силіконом
Телефон не здатний передати освітлення, спробую фотоапаратом.>
З водійською ручкою вчинив інакше, скориставшись досвідом драйвівцяШкодовода розібрав корпус джойстика управління дзеркалами і запитавсвітлодіод від підсітки іконок. Розбирається без зусиль, зникаєпотреба в додаткових штекерах і складання відбувається легше.
Запитав безпосередньо від світлодіода. Полярність (де+ де -)перевіряв 3 вольтовою батарейкою. У сірому пластику зробив невеликіканавки надфілем для проводів, щоб не розпирало чорний корпус. Узборі. Експериментальним методом підібрав резистор (80 Ом підтермокембриком) щоб виронити яскравість з іншими ручками (безрезистора яскравіше). Сподіваюся мій досвід комусь знадобиться.
