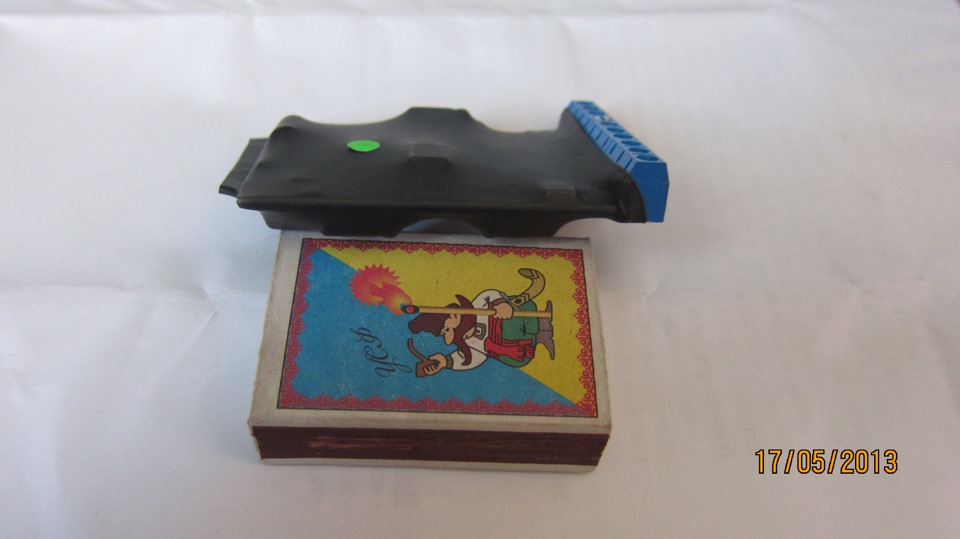

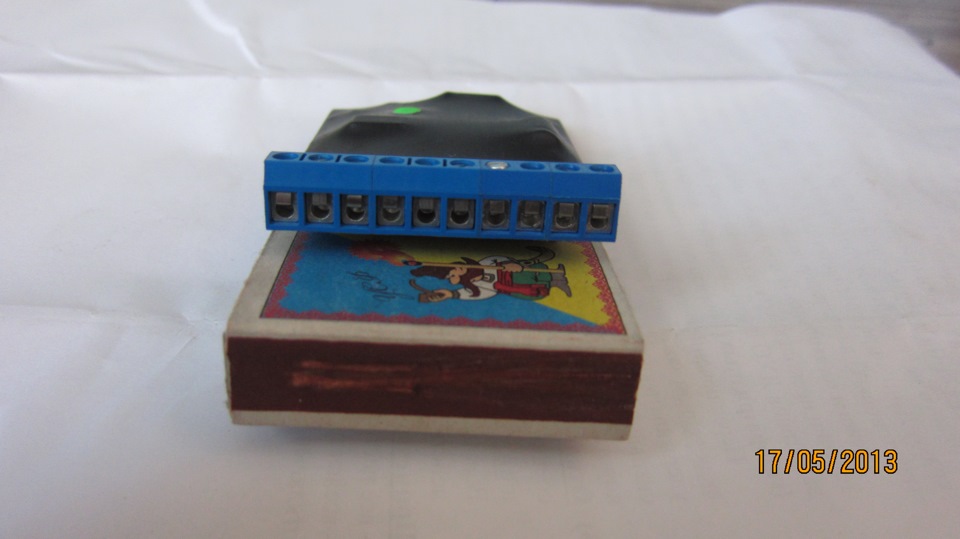

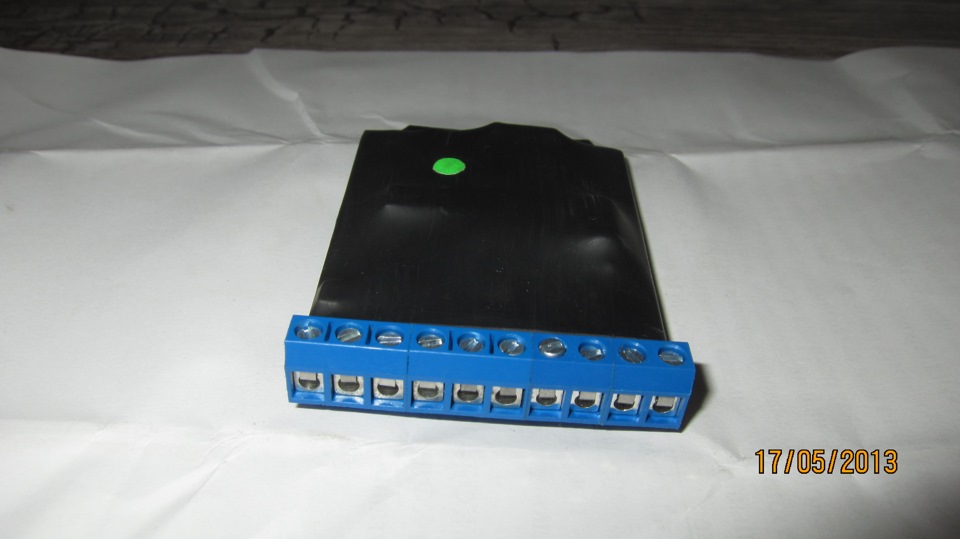

Для простоти підключення, і переходу в будь-який момент, як ДХОвикористовувати ближній, дальній або ПТФ. Помінявши одне зперерахованих реле місцями. Ось таку штуку роблять деякікористувачі для полегшення приєднання та легкогомонтажу/демонтажу.
У ранніх бортових журналах я приводив схему з імплементацією в неїреле, що відповідає за відключення світла в момент запускустартером. lanos.com.ua/forum/topic/…ovoe-rele-96557813-h-179/
А це доопрацьована схема.
Реле фар перекочує в салон, а його місце і вільне поруч, займутьдва нових реле. .
Кому що незрозуміло, запитуйте, відповім на всі ваші запитання. Наперший погляд може здатися складно, але складного нічого в цьомунемає. Бо я бачу ніхто не звернув уваги на БЖ "нові реле". Аджепитання виникає, чим замінити штатні релюшки.
Удачі Вам усім!
Коментарі20
я поставив датчик світла, і тепер перемикач взагалі не чіпаю) Зате у матиза лампочки рідко перегорають)))
Кожен вирішує сам, як йому зручно та практично.
Але відразу питання. Де взяти під капотом 12в від запалення, щоб у салон не тягнути. І що робити із заводською проводкою від фар. бачив інформацію по нексії, там праворуч без акб повністю змінювали
12в від запалення під капотом на запобіжнику Ef 4.А проводку можна не змінювати, достатньо поставити розвантажувальне реле.
Дякую. Але вже поставив за схемою нижче. Все працює, напруга була 11.3стало близько 14. Проводка нова,
А у Краснодарі що Новий рік не відзначають?
Зазначають.) віддаю перевагу тверезо. Тому з'являється час на доопрацювання машини)
Ну тоді удачі в доробках!
Дякую. Ще раз з новим роком! Хочу ще зробити відключення світла фар з вийманням ключа або поворотом. А то вже кілька разів забував вимикати
86 контакт реле фар (основне реле) перемикай на запобіжник Ef4. Коли вимкнеш запалювання - світло згасне.
Зрозумів. спробую! дякую
Тобто і габарити теж згаснуть коли вимкнути запалення?
Ні, габарити горітимуть. Габарити запитані від іншого реле.
З наступаючим. У мене таке питання. Як підключити універсальне(4х контактне реле, назвемо його так) з метою збільшити напругу тільки на ближньому, далекий за основу не беру. Знайшов тільки таку схему.(див.нижче) загалом це питання на матіз не часто п...
Ріжеш провід, що йде з салону на запобіжники Ef10 Ef11. Та частина дроту що з салону, чіпляєш на 86 клему нового реле. А другу частину дроту що йде на запобіжники - на 87 контакт. 85 контакт на масу, а 30 на запобіжник Ef18 . Цього буде достатньо, що...
Дякую
Чи є велика різниця де маса, на 85або86контакті?
Різниці немає.
Я правильно зрозумів, що таким чином піднімаємо напругу тільки на ближньому? Просто на далекому у нас буде ДХО (на підлозі напруження) - окремо впроваджений контролер.
Якщо ставити реле тільки на ближній, то ближній і буде яскравішим. необхідно для розвантаження підрульового перемикача від пропускання через себе силової напруги.
