Двотональний сигнал для автомобіля (теорія).

Усім, добрий вечір!

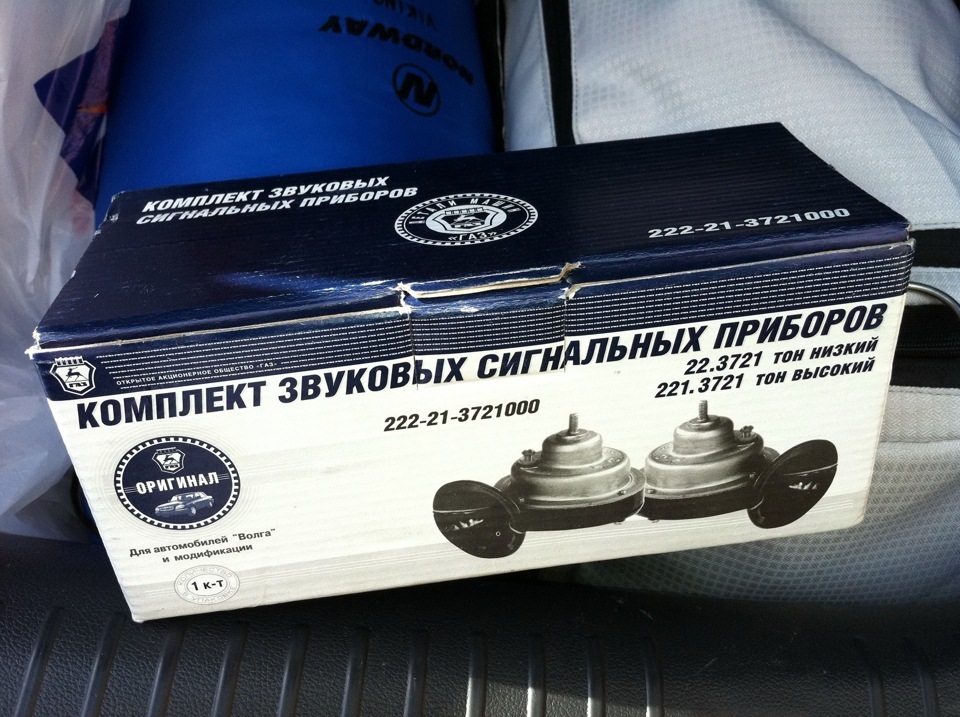

Ця запис несе в собі теоретичний характер. На практиці, коженвирішує для себе, як йому краще здійснити один із запропонованихваріантів. Багато хто вже купив, і поставили на свої авто, ось такісигнали.

Такі, чи може подібні до цих.

Не минула і мене така доля. І поставити нові, не піднімається рука.Занадто просто. Хотілося чогось нового, і трохи складніше. Досвідустановки додаткового реле у мене вже був реалізований напопередньому авто. Якщо підключити одночасно два клаксони з різноютональністю, то сильного ефекту це не принесе.Якщо зробити так щобвони працювали поперемінно то це вже буде порушення правил правилдорожнього руху так як такими сигналами можуть оснащуватися лишемашини спецтехніки.У ті далекі дев'яності роки мені було побарабану правила, і я зібрав плату приблизно такого плану.

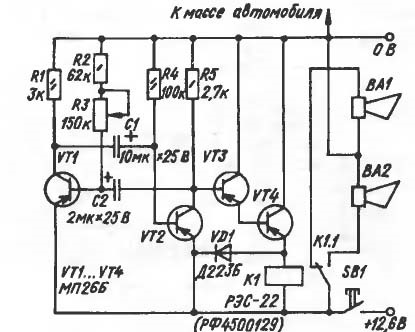

Мультивібратор на транзисторах.

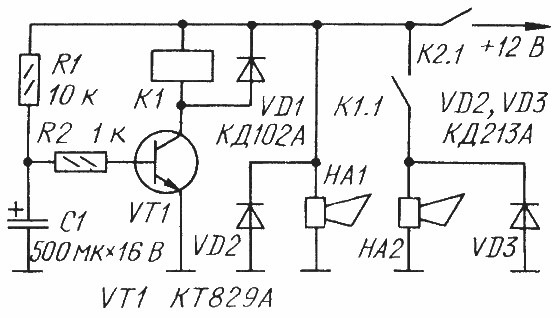

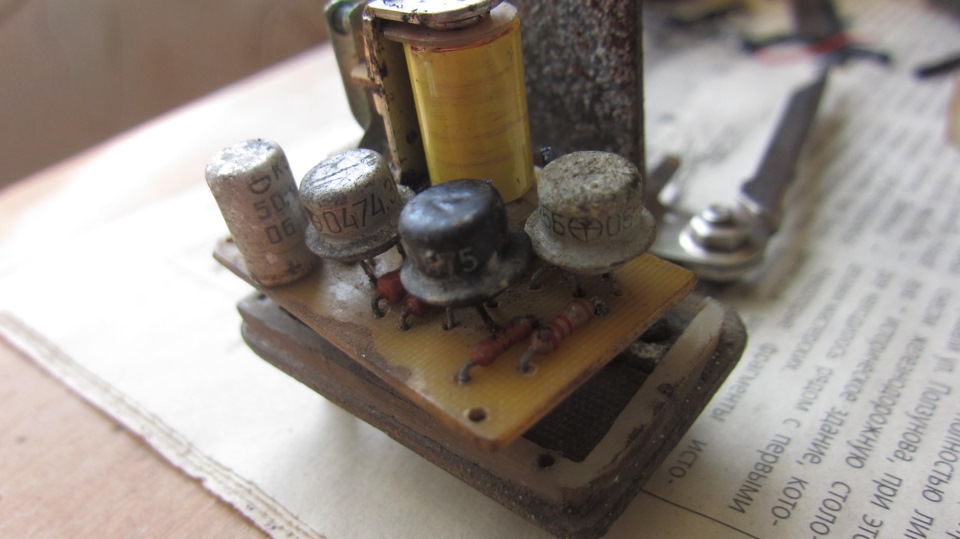

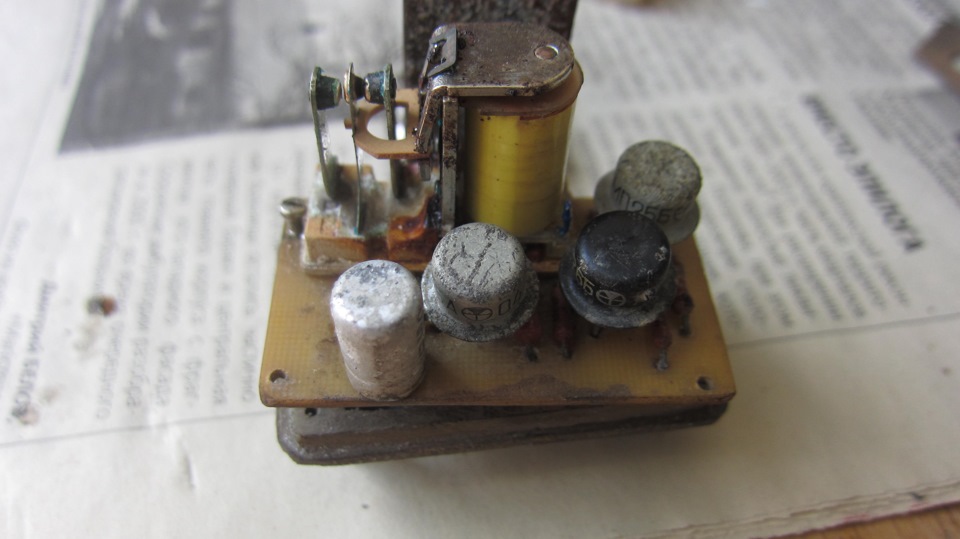

Ось це самопальне реле, знайшов у гаражі, валялося в забутомумотлоху. Реле з класики. На фото кришки зняті. Це так звана сирена, заборонена для використання простим смертним, таким як я. Але є йінший шлях — достатньо лише на короткий час затримувати включеннясигналу низького тону щодо високого сигналу, і розрізнення звучанняв цілому помітно поліпшиться. Для реалізації затримки ввімкненняпотрібно ввести в ланцюг сигналу низького тону автомобіля релечасу. Після закінчення часу витримки реле (воно не повинноперевищувати секунди) обидва клаксони, як і зазвичай, звучатьодночасно. Вище. Такий незвичайний звук ще краще сприймаютьпішоходи та інші учасники руху. Якщо натискання на кнопку подачізвукового сигналу (на кермі автомобіля) буде короткочасним (менше1с), спрацює лише клаксон НА1, а НА2 увімкнутися не встигне. Звуквисокого тону не такий строгий, виходить тон, що нібито просить.Якщо потрібно попросити чи подякувати — натискаємо короткочасно. Аякщо людина не розуміє — тиснемо на гашетку та тримаємо. Говоримо -кричимо. Приблизно так.
Нижче наведена схема, яка дозволяє імітувати звук старовинногоклаксону з гумовою грушею (коли на грушу натискали, лунав звукпорівняно високого тону, а коли відпускали — низького)
Імітація звуку старовинного клаксону з гумовою грушею. Назакінчення хочу додати, що вибір за вами. Який звук у вашого автовибирати вам. Я тільки хотів поділитись своїми думками на цютему.
Мною були використані матеріали з цих сайтів:rcl-radio.ru/? p=4761 іradio-uchebnik.ru/shem/15…j-signal-dlya-avtomobilya
До наступних зустрічей.
