Датчик рівня ОЖ
4010- датчик рівня ОЖ

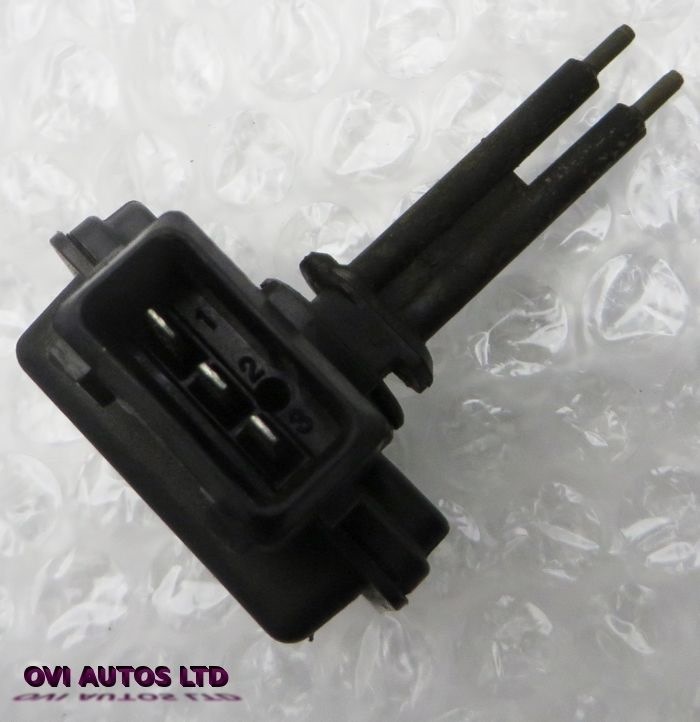

Всім привіт! З'явилося непереборне бажання впровадити цей датчик, місце в бачку для нього передбачено, залишилося розібратися зісхемою підключення. Вихідні дані-до датчика підходять три дроти, єсхема, але це для мене темний ліс, потрібна допомога в розшифровці.
Коментарі20
скачайте peugeot schematique - там є ВСІ підключення всіх проводів на всіх моделях. Торренти на допомогу. Такі датчики ставилися тільки в дизельних комплектаціях не зрозумію чому - вони ніде не зайві будуть. Ставте, все буде працювати. Якщо треба ком...

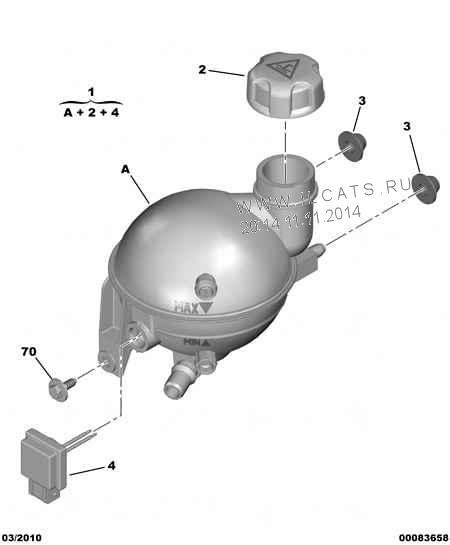

Так, ще ставилися на 2л бензинках версії фелін. З підключенням начебто розібралися, але залишилася проблема, як цей датчик вставити в наш бачок. Як би не довелося ставити з дизеля. Дякую за допомогу!
В принципі прорізати і все я думаю. Там більше нічого особливого
Він там якось у пази замикається. У крайньому випадку думаю отвір зроблю тільки для ніжок, і герметом замажу.
Просто щільно встав його туди і все
Пробуватиму. У скільки датчик оцінюєш, про всяк випадок?
Не знаю, пропонуйте)

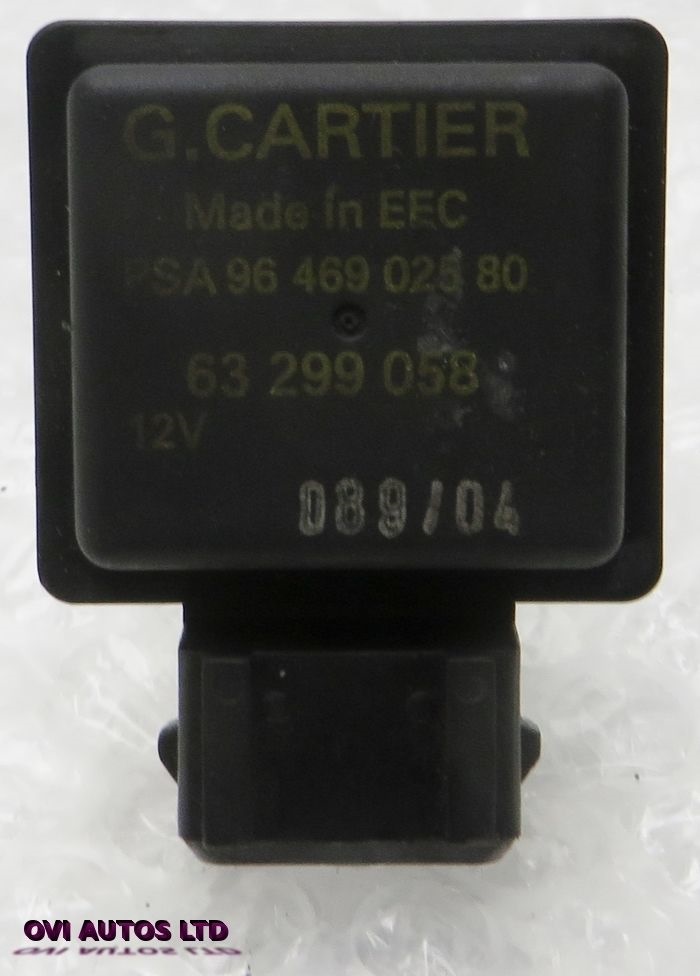

Я на ебее замовив за 10 $, але мало, раптом несправний прийде
так там ламатися те й нічому власне ... нормально замкнутий датчик водою - як тільки рівень падає - він розмикається і сигналить
Там усередині пайка кволенька, люди розбирають і допрацьовують.
Не дивись що це Пікассин, імхо все так само що і у всіх. Там три сторінки ... Для інформації, чи мало сам не розберешся, 1й контакт датчика на землю ... 2й контакт датчика йде на підкапотний блок передів у 14й контакт роз'єму 28VMR (PF) …3й контакт д...
Дякую величезне! Наскільки я зрозумів, основний контакт у датчика №2, плюс і масу можна взяти будь-де?
впринципі так, але думаю там плюс з'являється при включенні запалювання
Залишилося дочекатися посилку з ебея, і пробуватимемо) Колупати бачок стрімко звичайно, але чого не зробиш задля наукового прогресу)
думаю все заробить ... на екзисті ціна зовсім не гуманна
Під капотом, де блок блок запобіжників роз'єм PF, це середній джгут проводів, контакт 14 - це інформація про рівень ОЖ, ще йому + потрібен і маса
Супер! Спробуватимемо. Через diagbox його потрібно активувати судячи з усього

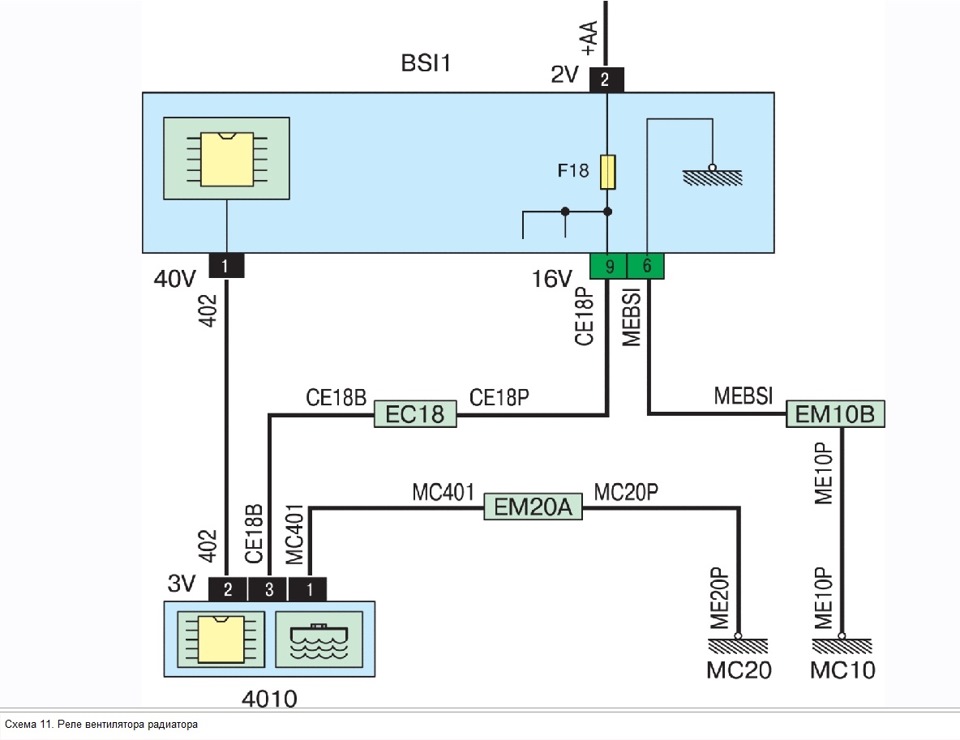

Так, активувати в BSI треба. Ще намагаюся нати схему який контакт за що відповідає в самому датчику. Дивлюся на схему, що викладена і дивуюся, який саме блок це датчик рівня?
Схема швидше за все не та, переклад кострубатий як завжди. Датчик рівня ОЖ на схемі повинен бути під номером 4010.
Ось і я дивлюся на схему і бачу схему роботи двошвидкісного вентилятора, але не датчика рівня ОЖ
