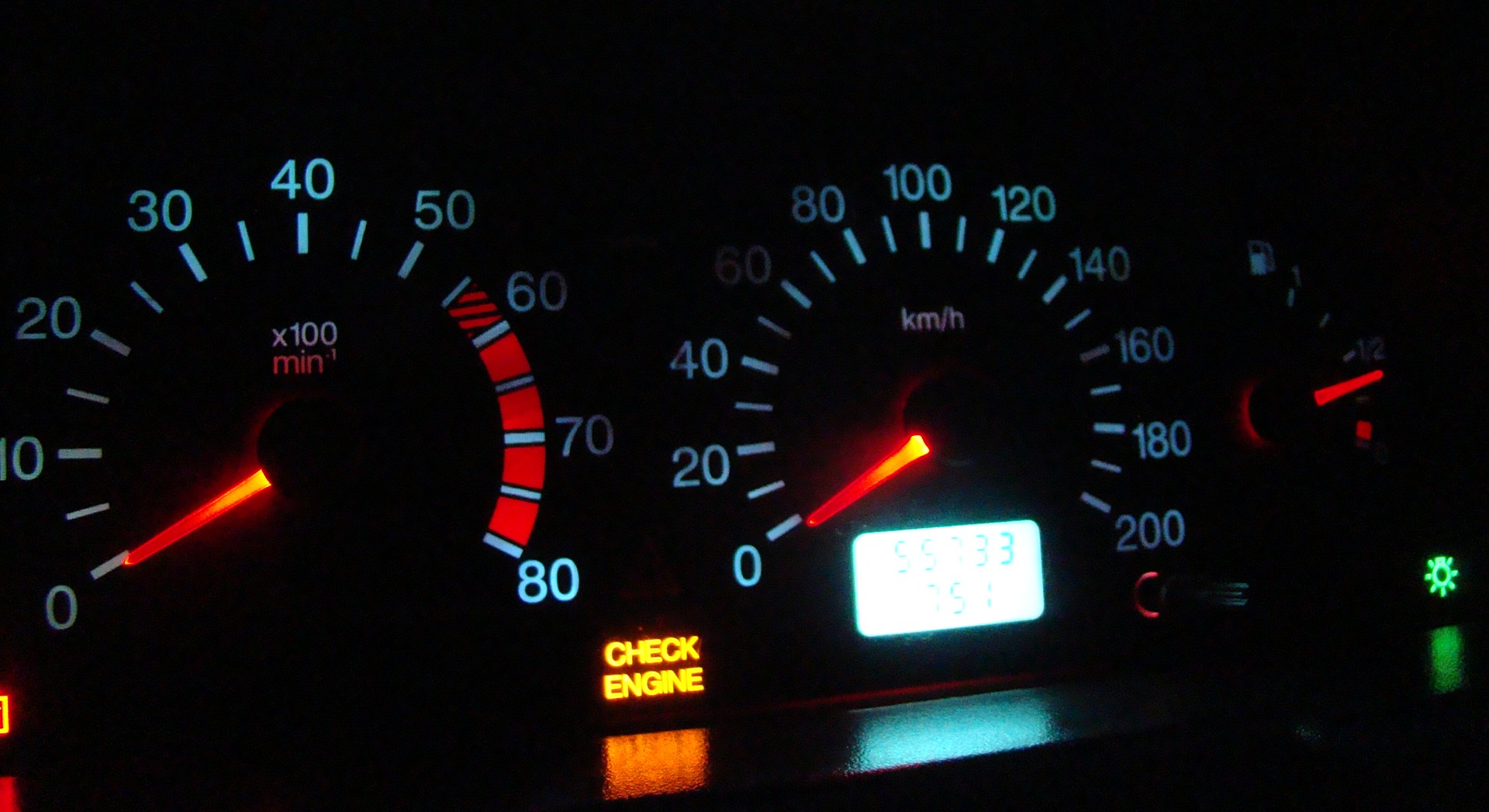

У першій частині в приладці було зроблено плавне розпалювання іпідсвічування стрілок червоним. Виходив у поєднанні світлодіодів ізеленого світлофільтра (зеленки). Перший досвід був не зовсімвдалим у поєднанні підсвічування циферблату.

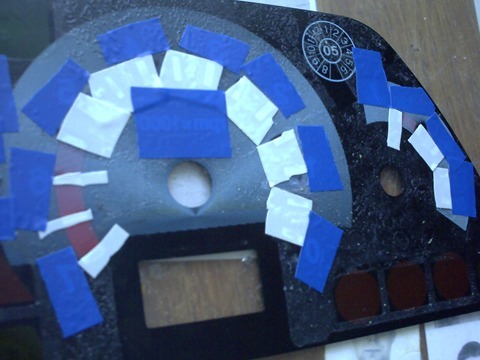

Модернізацію приладки планував ще наприкінці осені, як набрид меніце бірюзове світло, спочатку хотів використовувати RGB стрічку зконтролером як у Den-Z./2…114/den-z/journal/? page=1Але стрічки та контролера у мене не було та й дорогий цейваріант.Після чергового експерименту Geddar2…55543#a288230376158334605 я знову загорівся переробити приладкуза новим варіантом =). Червоно помаранчевий, прийшов додому трохизасмутився, бо цифри були помаранчевими. Мене вразило але не те =(Наступного дня знову ж таки в "промдизайні" хотів купити колір 31темно червоний але його не виявилося. Запропонували AVERY 4506 redякий не прозорий але просвічується, його і взяв.
Приїхавши додому приклав саме те, насичене червоне світло як я іхотів.

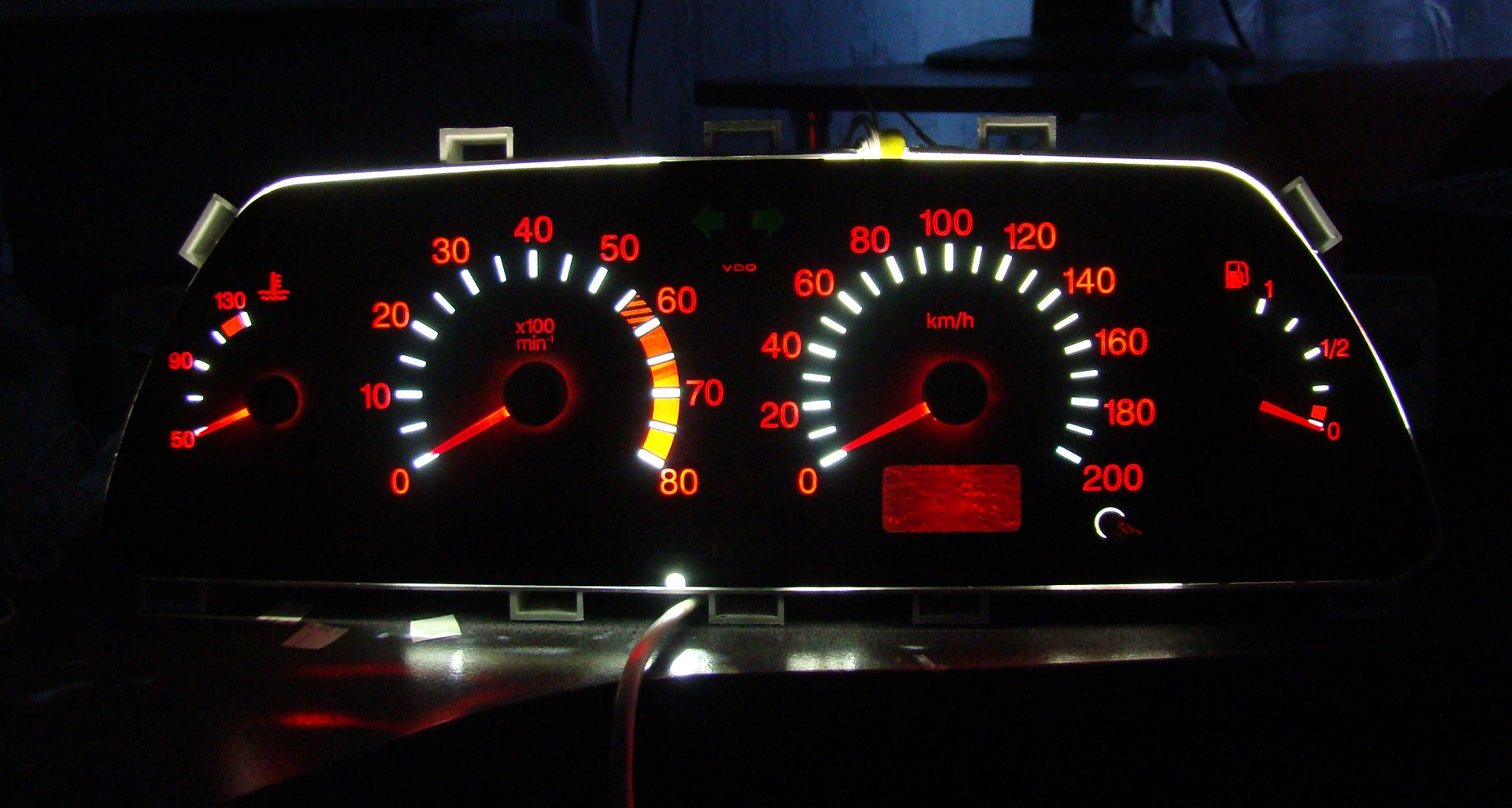

Так стало

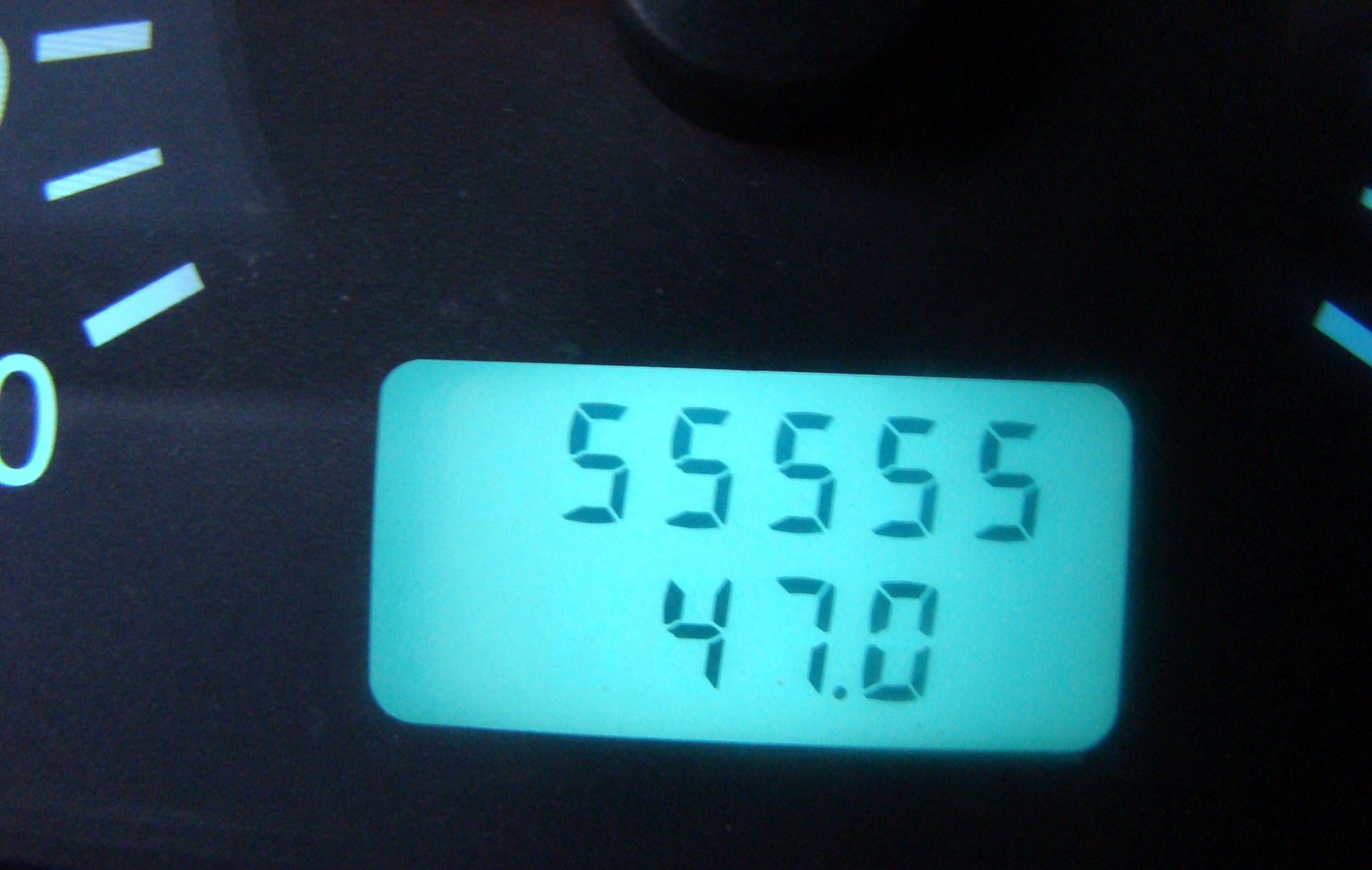

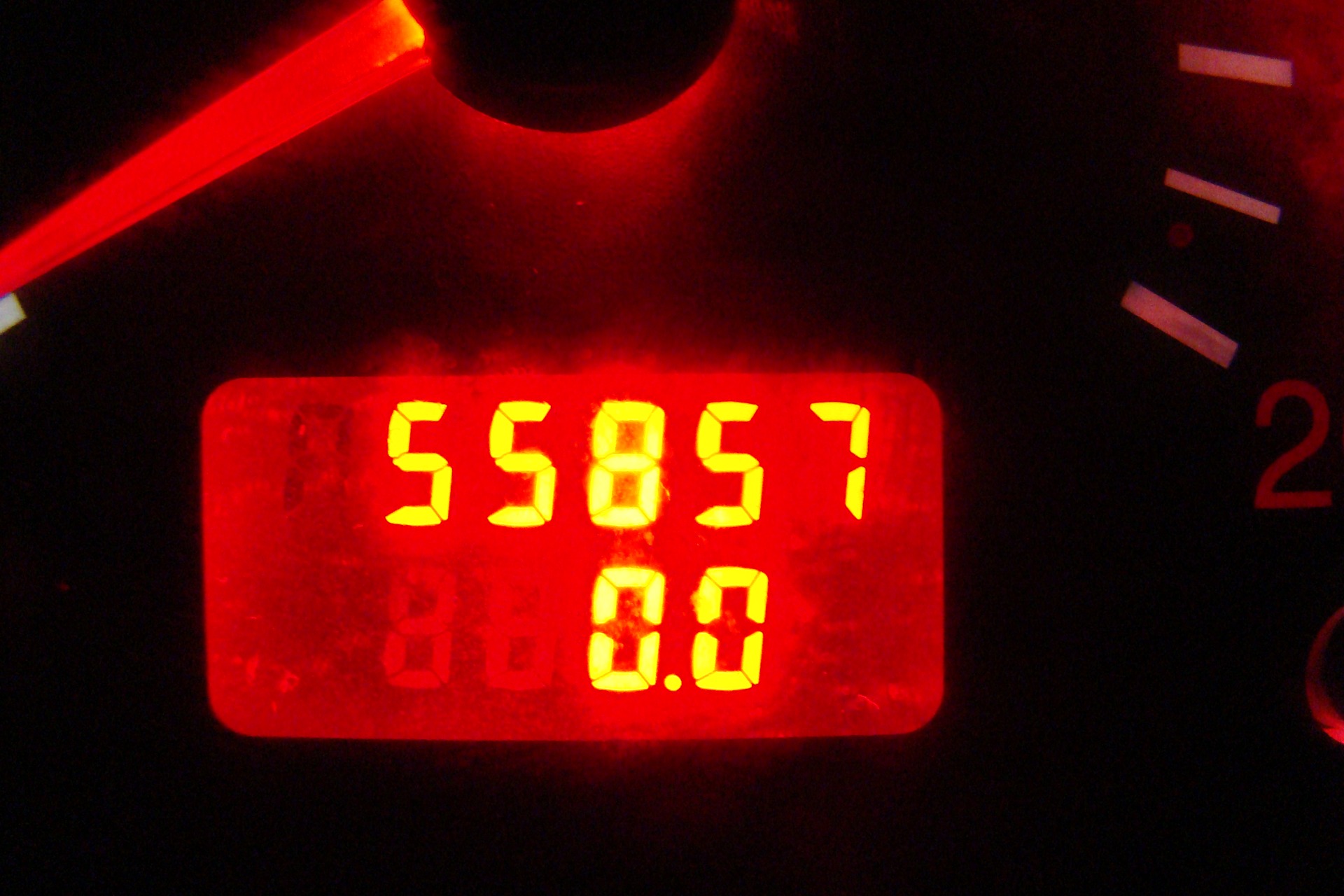

Виходить що світиться не фон а цифри.У підсвічування екранчикаприпою 2 червоних світлодіода.Вийшло дуже ефектно.
Нижче схема підключення поворотів. >
(звичайно малюю я не особливо добре =(
На відео Накладка не закінчена і світить помаранчевим =(
От остаточний результат на машині.
відео звичайно не фонтан, завтра перезніму обов'язково.
Буде приємно якщо потішите зірочками =)
Дякую за увагу.
Коментарі18
нормуль виглядає! можна докладніше про інверсію екрану, теж хочу щоб циферки світилися)
Просто шикарно. Таких приладів на іномарках дорогих немає. А ти охрененно заморочився, це класно вийшло!
за рахунок плати спеціально спаяної.дивися схему в першій частині про приборку.
Кльово взагалі, не уявляю що так можна зробити, особливо вразила ідея з поворотником, ніколи б не додумався
Спасибі .приємно.по комірці мене взагалі не напружують.
не не, кльово вийшло
афігенно! я в захваті
Я просто в шоці! пацани молодці ! Respect вам за виконану роботу !Сууууууупперрррррр
красуня!
Прикольна! Молодця ... Дуже круто вийшло! я собі теж давно хотів але все як то відкладаю та відкладаю ... слухай а ти не знаєш де можна стрілочки світяться надибать? А то мені стокові не сильно подобатися
спасибі що оцінив. на жаль не знаю де стрілки такі взяти окремо = (деякі шукають приладку з 10-15 розбиту і тд. і звідти витягують деякі самі роблять!
так є такі кулібіни ... ну коли сильно в голову стукне що треба зробити приладку то піду шукати по розбірках ... там такого подібного можна буде знайти!
Зроблено просто чудово! Поділишся досвідом)))))
спасибі.пиши що цікаво!
ну круто звичайно ... респект!
Чітко зроблено. собі теж буду переробляти скоро)))
ще питання як зробити щоб підсвічування приладки плавно загорялося
ну тут уже не все так просто все за вище намальованою схемою. Потрібні-транзистор КТ827-конденсатор на 100мкф-конденсатор на 4400 мкф (у моєму випадку 10000мкф)-опір 15КОм-діод 0,5А
