#33 Габарити American Style

Після того як мій друг зробив собі в Ланос такі габаритики, я і самзадумався. Аж надто вони привабливо виглядали:))
Але мене не влаштовував той спосіб який він собі вибрав, а самедвоконтактні лампи Мене відштовхував той момент, що при включенихгабаритах сигнал поворотника не дуже проглядається (лампочка то неповністю тухне). Лампи, відштовхував мене тим же, що ідвоконтактні:))
блимала б як новорічна гірлянда, таке мене не приваблює :)) Нічогоскладного, головне не поспішати і природно спокій:))

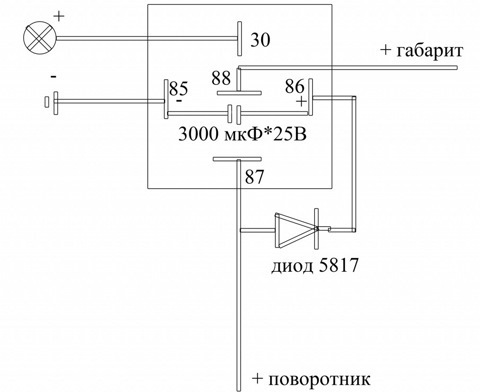

Схема гранично проста.

Мені потрібність:
— пара п'ятиконтактних реле (купив на авторинку — по 35 грн .)
— фішки під реле (купив на авторинку — по 10 грн.)
— ізолента та термоусадка
— пара конденсаторів 4700 мФ 25v (уподобаний мені магазинчикрадеодеталей)
— пара діодів IN5819 (уподобаний мені магазинчик радеодеталей)
Ціну за конденсатори та діоди точно не понмю, але точно не більше20 грн.

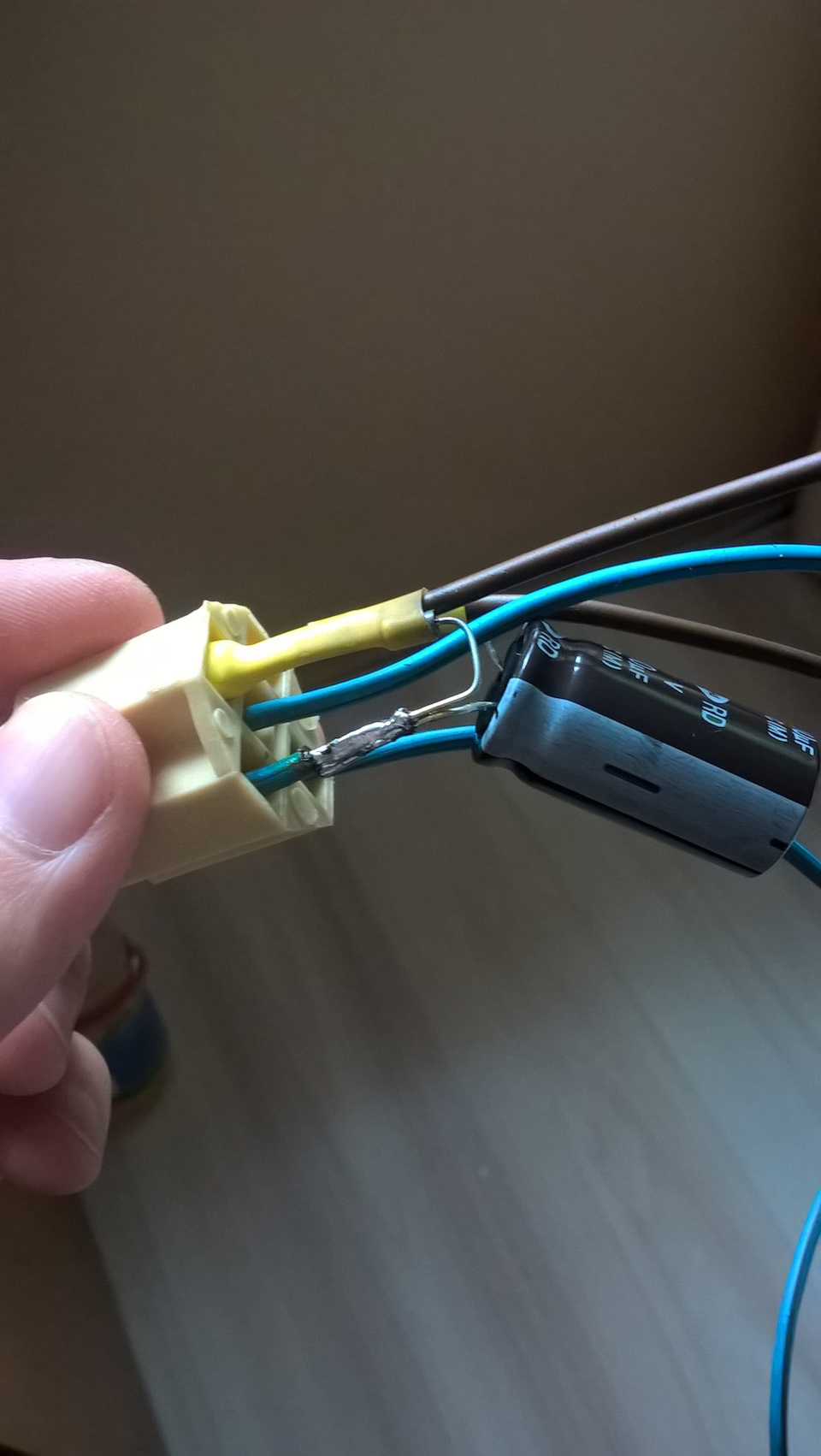

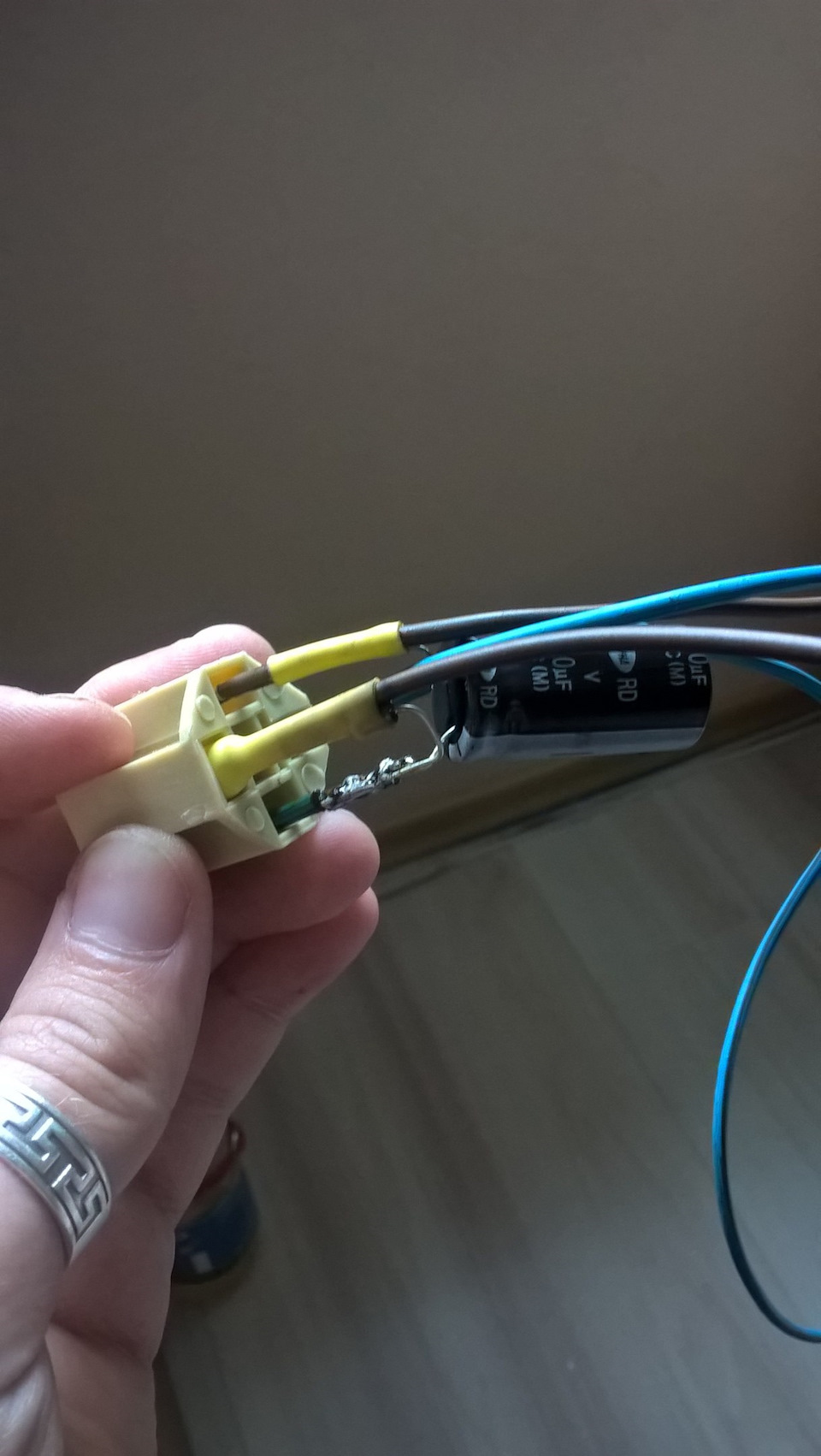

Загальний вигляд всього спаяного
Перед установкою все обмотав ізолентою, щоб не коротнуло та нерозвалилося ненароком:) Фото зробити заби:(
Поспішав все-таки:))) Провід габариту витяг з колодки фари і впаявдодатковий проводочок, про всяк випадок, раптом вирішу відключитипо швидкому. Власне тому все підключення на клемках. Ну далі нічогоскладного. Головне дивитися і не поспішати, а то я тільки з 3 разиправильно все підключив:))
Якщо будуть питання, пишіть, на все постараюся відповісти:))

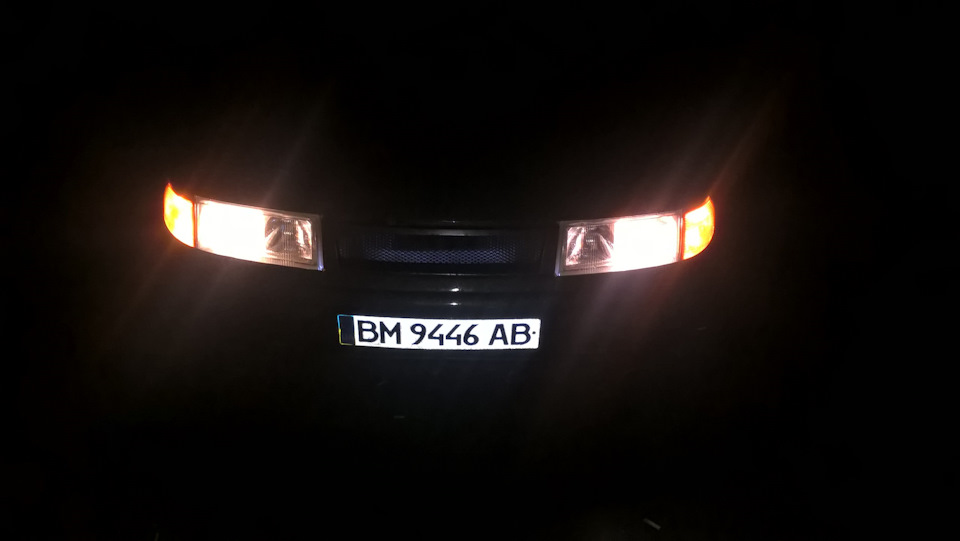

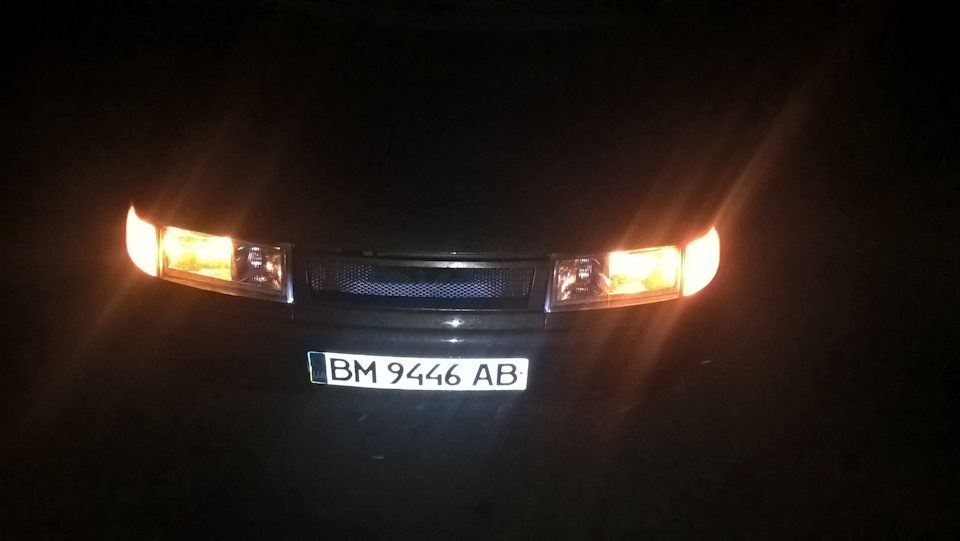

Вид з увімкненими габаритами Вигляд з увімкненими габаритами іближнім Ось ще в роздумах, відключити лампочки у фарі і залишититільки в поворотниках, або все ж хай буде так…
