Всім привіт. Це знову я, і сьогодні я хочу розповісти вам, дорогі передплатники, як пройшов у мене другий мій вихідний.
Льод рушив, і я все таки наважився почати робити свою приладку, з новими шкалами.У попередньому записі, я писав про те, що до мене приїхали нові шкали, і як вони виглядатимуть зі стрілками від AUDI 100.
І так, почнемо.

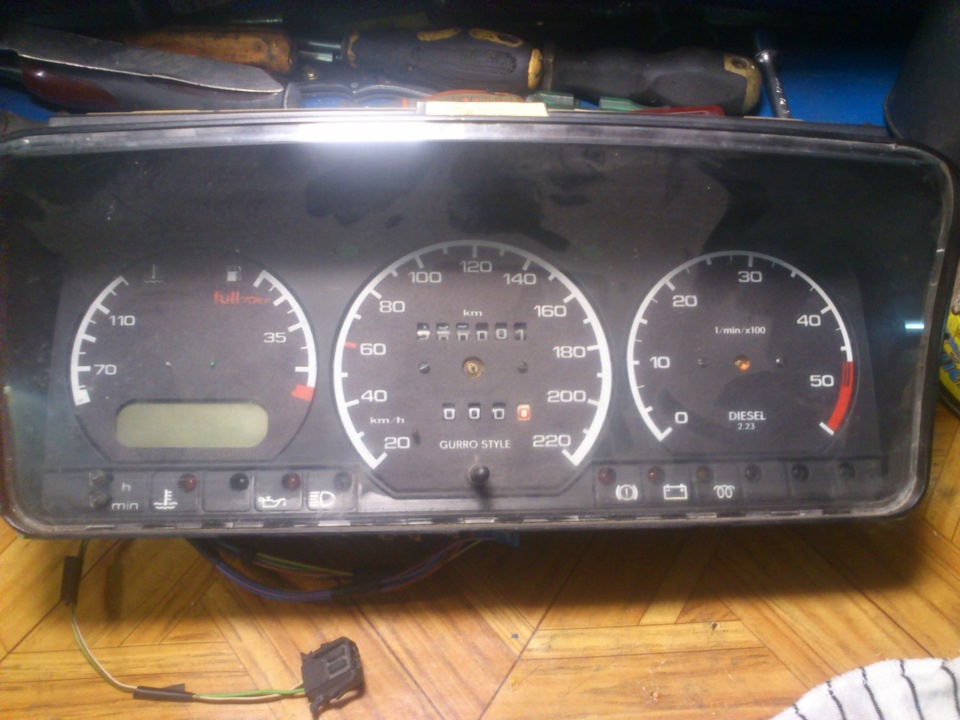

Перше, що я зробив, це трохи підрихтував нові шкали, так як отвори були замалі, щоб прикрутити їх до приладки, і мені дуже не терпілося накинути їх на приладку. І тут вловив себе на думці, що годинник підсвічується зеленим… Ну мені це нема чого… Буду міняти світлофільтр.

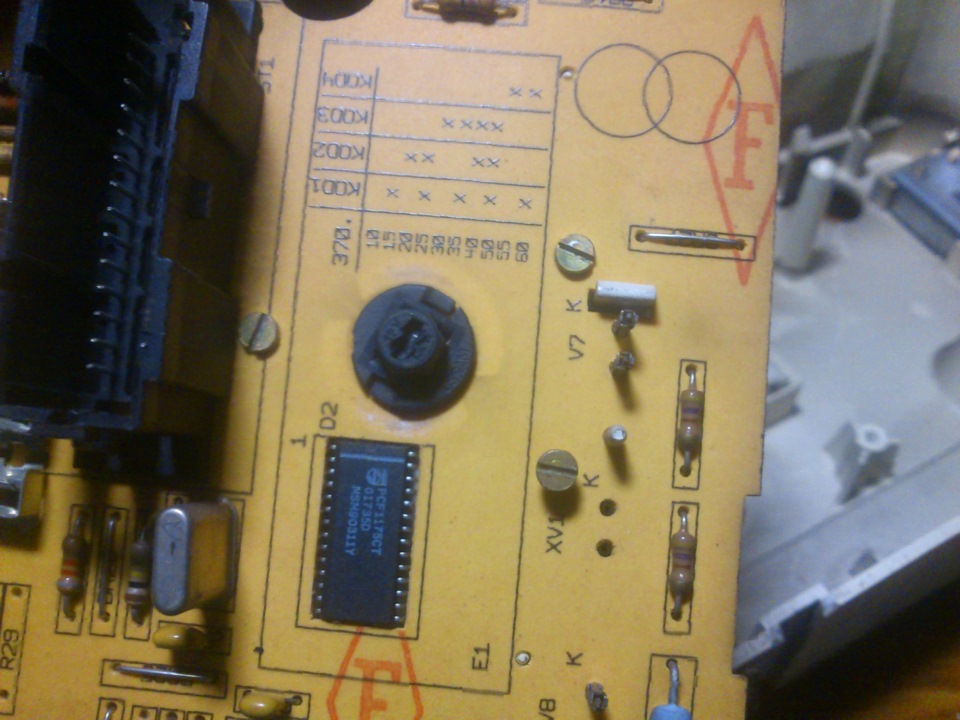

Перевертаю плату і відкручую три болтики:

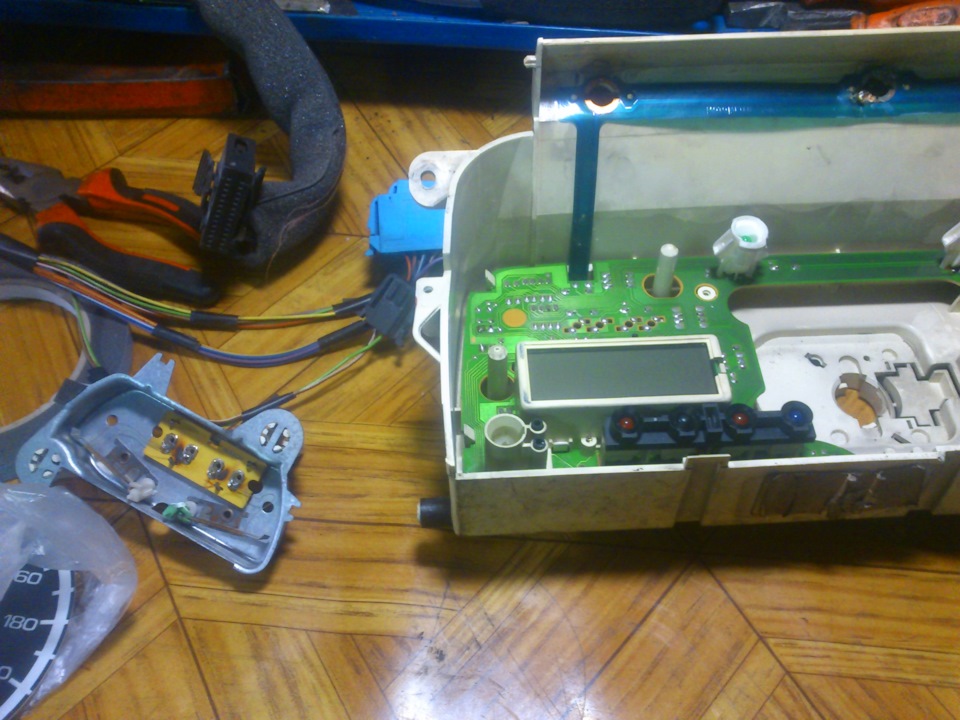

І тепер акуратно знімаю екранчик, щоб не втратити контакти налаштування годинника:

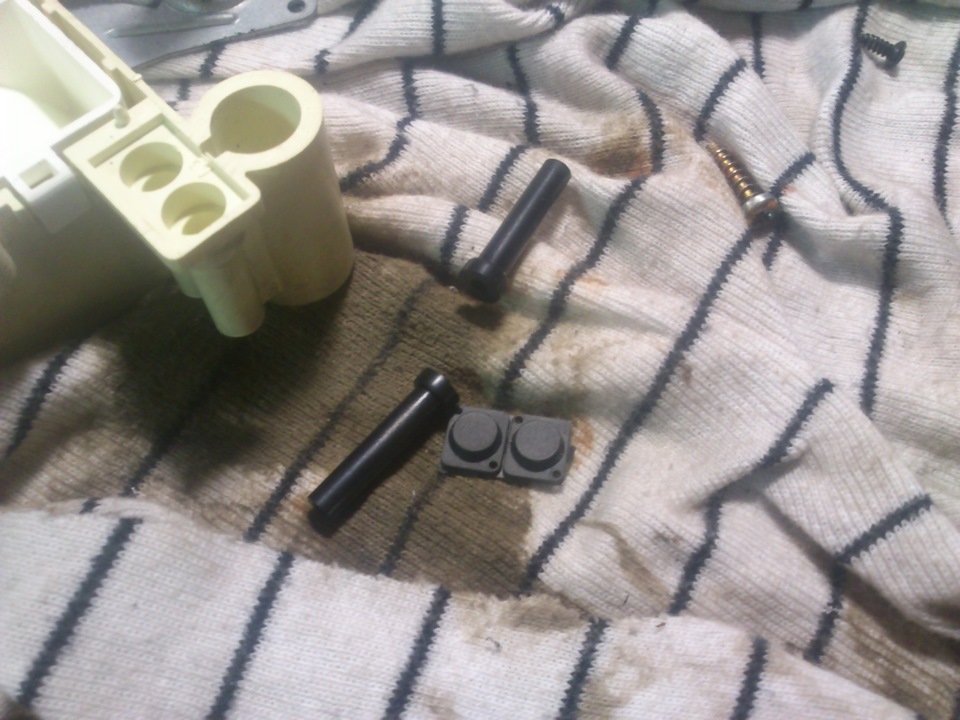

Так, у мене вони розлетілися, і один елемент я втратив, тому пишу, щоб той, хто розбиратиме не повторив мою помилку…
Розбираю екранчик:І змінюю зелений світлофільтр на червоний, червоний світлофільтр вирізав з щільної папки, яку мені підігнав, мій друже Льово! :) Як завжди, Льова рятує. :)))

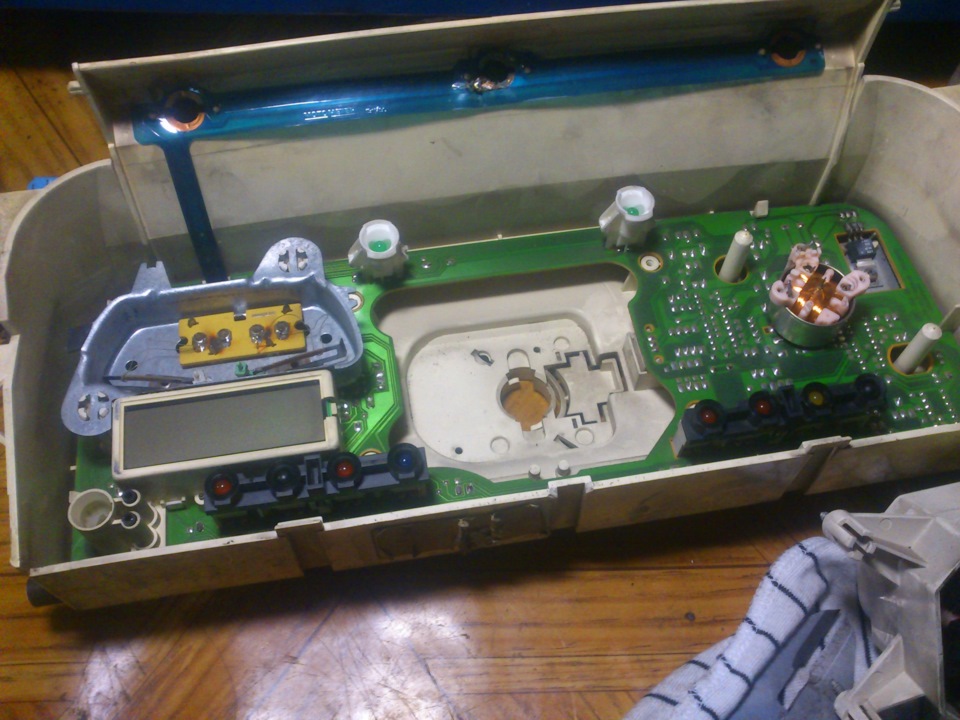

Збираємо все назад. І переходимо до першої шкали, температури і рівня палива …
Як видно на попередніх фото, там знаходиться залізна ванна, стінки якої дадуть тінь на краї шкали, пробував світити з різних кутів, і рівномірного світла так і не досяг, вирішив видалити те, що мені заважає. Користувався болгаркою. Так, було стрімко тримати в руках, де зовсім поруч ріже болгарка, а в лещатах ніяк не можна було нормально затиснути.
Ось що вийшло:Там уже просвердлені отвори під світлодіоди… Далі, різав смужки світлодіодної стрічки, по 3 світлодіоди, і клеїв їх знизу:
По центру червоний світлодіод 3 мм, для підсвічування стрілок…
Засвітив:
І прикинув зверху шкалу, подивитися, як же воно буде світитися:На фото як то яскраво вийшло, насправді, дуже красиво. :) якщо буде зліпити, притоніюю скло. :)
Здавалося б дрібниця, але на це все пішов день. Ось так ось. Вислухаю будь-які коментарі: "нафік заморочивався", "світлодіоди фтопку", "даремно псуєш приладку", і все таке. :) Ну а якщо вірите разом зі мною, що все вийде, я дуже радий. Лайки вітаються.
Чекайте продовження. :) Якщо хто хоче поставити приладку нового зразка, тобто. З двома покажчиками поворотів, замість одного світлодіода, не забудьте купити з нею і тиснуть:У руку я взяв ту фішку, якої немає на тиснях зі старої приладки. Не стверджуватиму, але це дуже полегшить ваші переробки. Дуже сподіваюся, що я правий. :))) При встановленні, дізнаємося.
Всім світу!
