Шкали, частина 3

Всім привіт, дорогі мої передплатники. Не терпиться вже закінчитирозпочату справу з пересвітом приладової панелі…
І після невеликої перерви, я продовжив свою нелегку справу... Ітак, що вже було зроблено:
1. Промальовування макета шкал,
2. Приклад отриманих шкал, пересвіт екранчика, і початок пересвітупершої шкали.
А тепер поділюся з вами, що я сьогодні зробив за день:Спочаткупідганяв стрілки від Ауді, щоб вони встали на мою приладку, післяневдалих процедур вирішено було зрізати кріплення зі старих стрілокі приклеїти їх на епоксидний. Клей на стрілки Ауді Переробляти небуло сенсу, тому що стрілки відбалансовані, і щоб не порушуватибалансування, вихід був тільки один.

Підсвічування шкал:

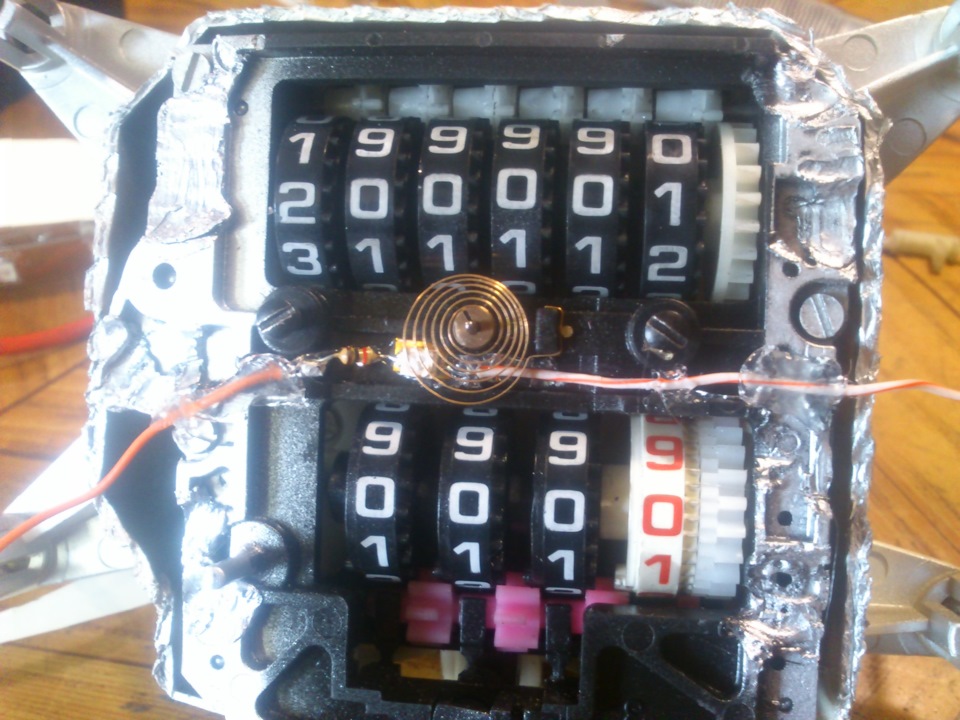

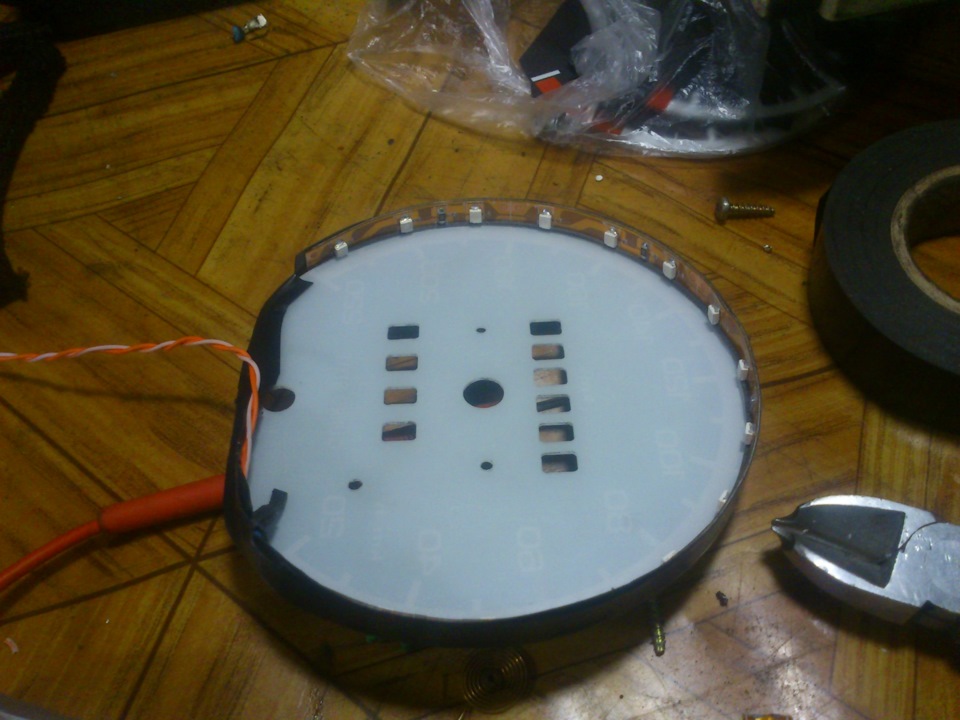

Світлодіодна стрічка, приклеєна лицьовою частиною до торця шкали, за допомогою двостороннього скотчу. Мережевого кабелю, якийпідігнав мені Льова! . Підсвічування стрілки:Світлодіод червоногокольору випаяний світлодіодної стрічки, з резистором 1000 Ом…Пружинку, під якою він перебуває, я знімав. Так легше було йоготуди впровадити… Відображувач для вирівнювання світловогопотоку:Звичайний глянсовий папір… Вирівняв світловий потік, без неїбуло видно крапки від світлодіодів. Засвітив стрілку:Тепер всеразом:
Де то так… Дуже яскраво. Якщо пригасити резистором, буденерівномірне світло. Думаю притонувати скло. Але про це пізніше…Повертаємося до першої шкали:Змінив дроти на тонкі…

Приклеїв обмежувачі нижнього положення стрілок…

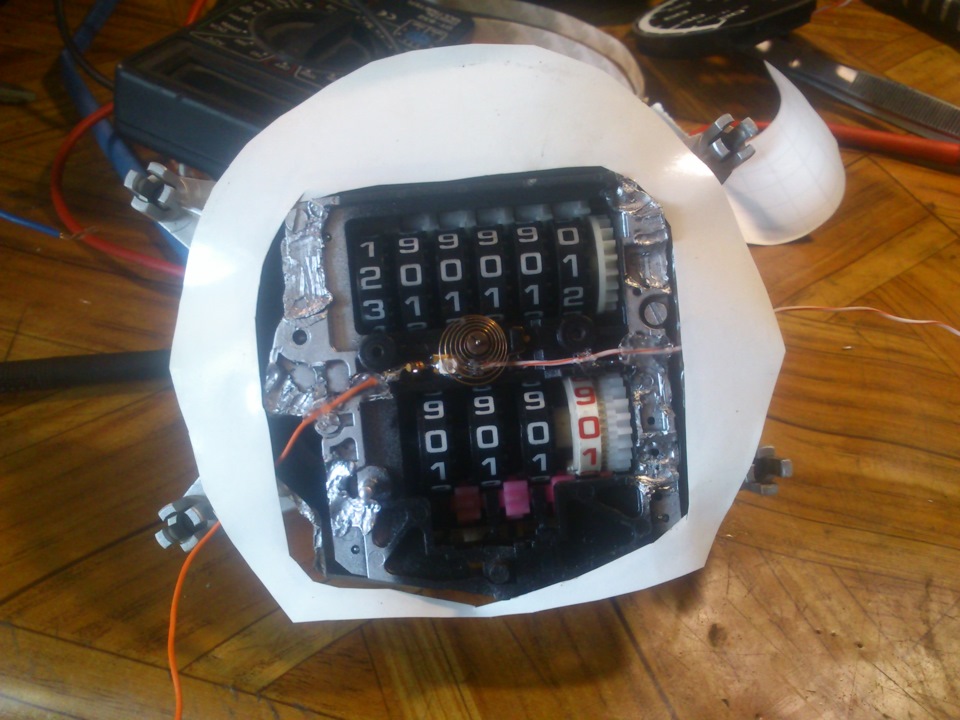

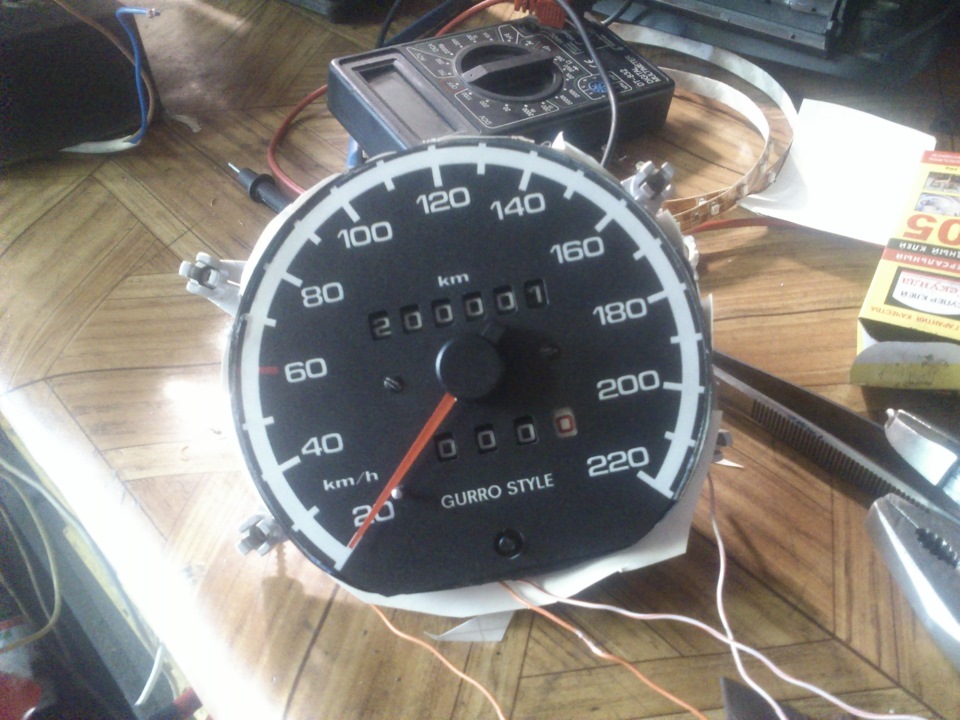

Стер частково фарбу зі шкали, для того, щоб потрапило світло відсвітлодіода на стрілку. Малярський скотч наклеїв, щоб не стертизайве. Ось так вийшло:Зібрав все до купи, і перевірив напрацездатність:На більше не вистачило терпіння. Зібравприладку:

І додому…
На цьому поки що все.
Чекайте нових новин!
<
А вам бажаю вдалих проектів, сили та терпіння!
