RNS MFD2 - розкодування своїми руками.

Доброго часу доби!
Перший запис до бортжурналу, тому тапками не кидатися, акатегорично підтримати!

> Проблема:після купівлі уживаного Тоурана з'ясувалося, щомагнітола працює до моменту, поки не заведеш двигун.З заведенимдвигуном — просить код розблокування… звичайно німецькою

Сідаємо думати.
Так як і сам займаюся електронікою (але в іншій сфері), буловирішено, що куріння мануалів та читання форумів швидко вирішитьпроблему. — ні.Всі пропонували від 13$ до 30$ за свої послугирозкодування магнітоли.Хтось навіть тільки за VIN-кодом магнітоли (тобто десь є таки калькулятори).

>

Форуми лише підказали, що пін-код (4-х значний) міститься в чіпі24с32 (FIS).
"о! Так це ж банальна "єїпромка" — подумав я.
Запам'ятаємо ці прості, але, водночас, великі слова., записався наприйом, приїхав, а мене зустрічає мій добрий знайомий ізпопередньої роботи (місто маленьке, комп'ютерники-електроніки одинодного знають) із фразою: "проблема відома, але я повинен зробитивбрання на 600грн (22$)".
Ну, ні так ні :)
Очі бояться, а руки роблять. І помчала…

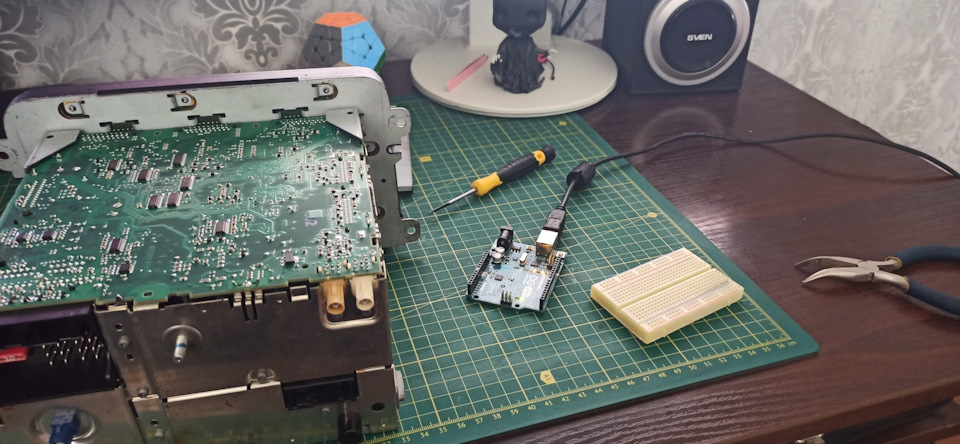

0. Знімаємо нижню кришку магнітоли (для цього треба викруткаТ8)

Дементор теж чимось допомагає…

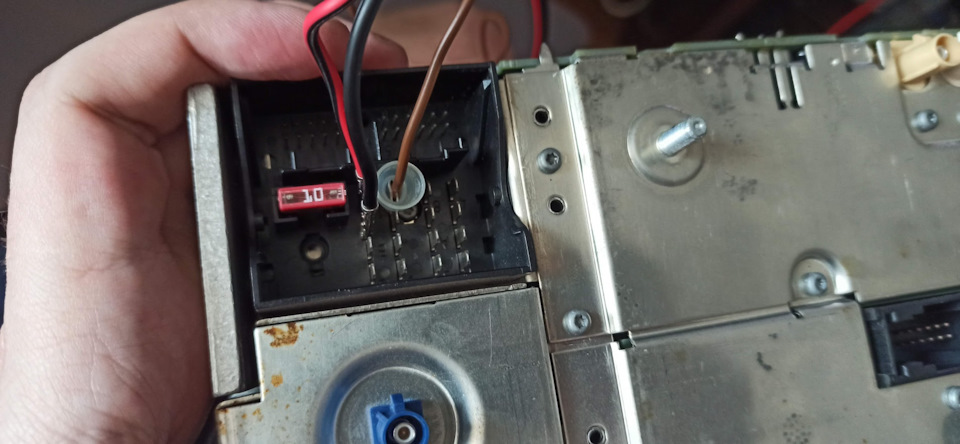

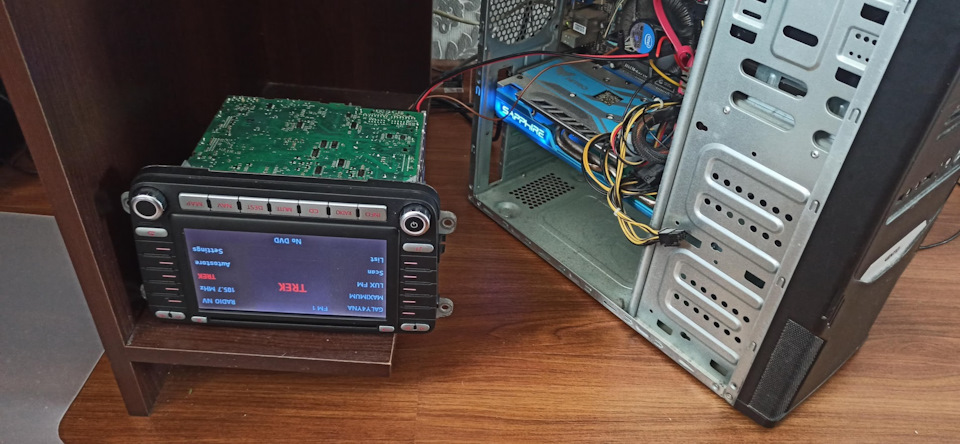

1. Підключився до 12В блоку живлення комп'ютера (магнітола завеласяі не вимагає коду, оскільки "двигун" не заведений). Природноавтомобільних плоских конекторів у мене не було, тому колгоспив ізгівна та палиць. Я його зліпила з того що було О! Працює! Дивно…

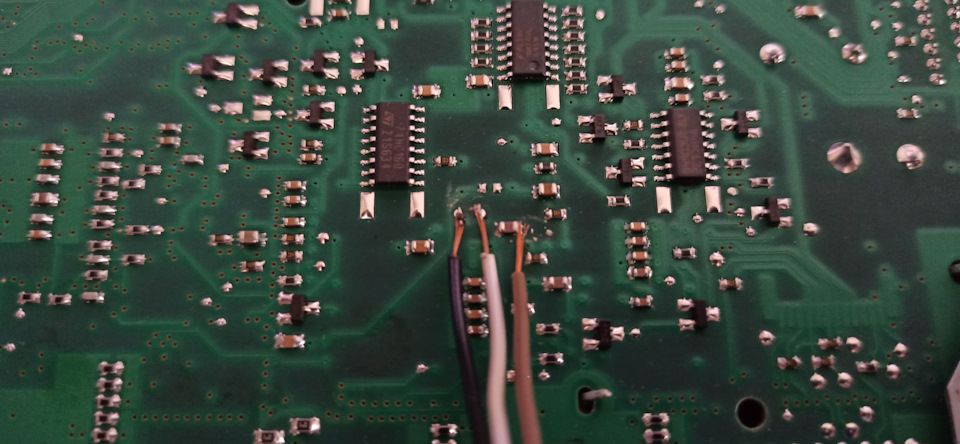

2. Підпаявся до трьох точок на нижній платі магнітоли, щобвіднімати "єїпромку" (кого бентежить цей сленг — EEPROM — постійнийзапам'ятовуючий пристрій, що електрично стирається, ). Припійскінчився, що залишилося на шкоді тим і припаяв :)
3. Ардуїно за допомогою бібліотеки Eeprom24C32_64 вичитала мені мійдамп (так називається "знімок" стану електронного пристрою, а вданому випадку зовнішньої EEPROM). Але так, як я не знав, як вінрозшифровується, я знову поліз на форуми.
І знайшов! Звичайно, не алгоритм розшифровки, бо я б відразу йоговам тут і виклав. А лише інформацію, що пін-код знаходиться уперших 64-х байтах дампа.
4. З іншого дампа, завантаженого з мережі, де код вимкненовзагалі, я вирізав перші 64 байти і перезаписав у своюмагнітолу.

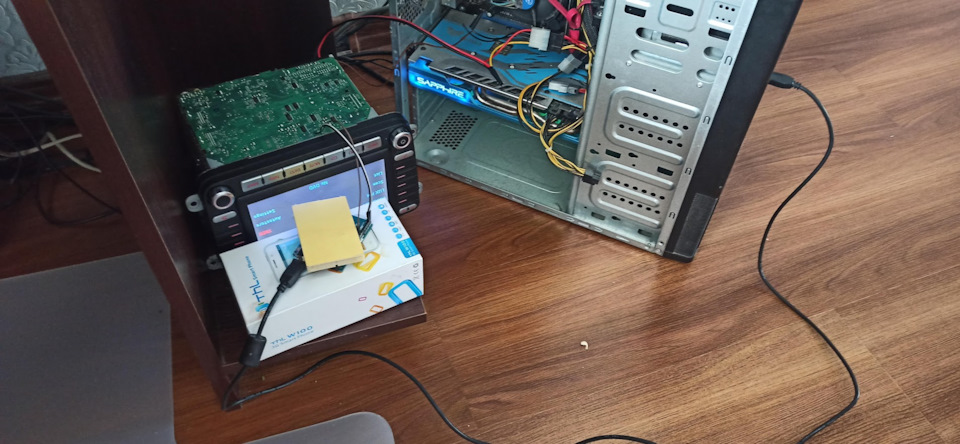

Процес зчитування. Підставка з коробки телефону — це необхіднийаксесуар :)
Я не боявся щось зробити, тому що я вже раніше зберіг дамп і мігпочати експериментувати. На цьому експеримент і закінчився.Підключивши магнітолу в рідне гніздо Тоурана, я завів мотор, і...вона радісно наспівала мені з радіо "I believe I can fly-yyy".
Радості моєї не було межі!
Засім відкланяюся, не забувайте ставити лайк, дзвіночок і коментунизу :)
