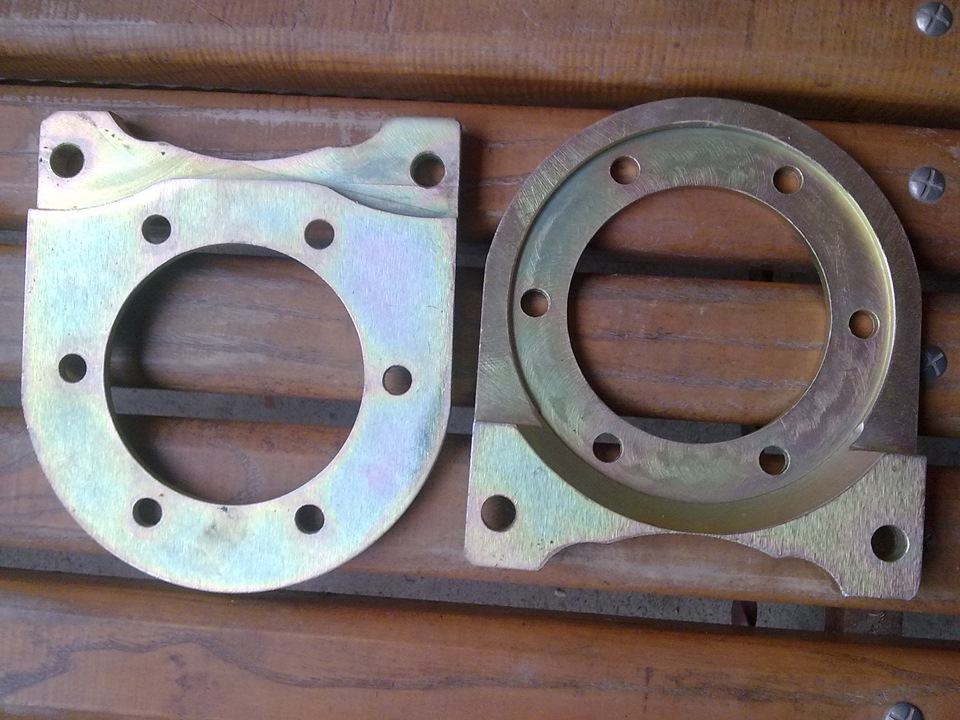

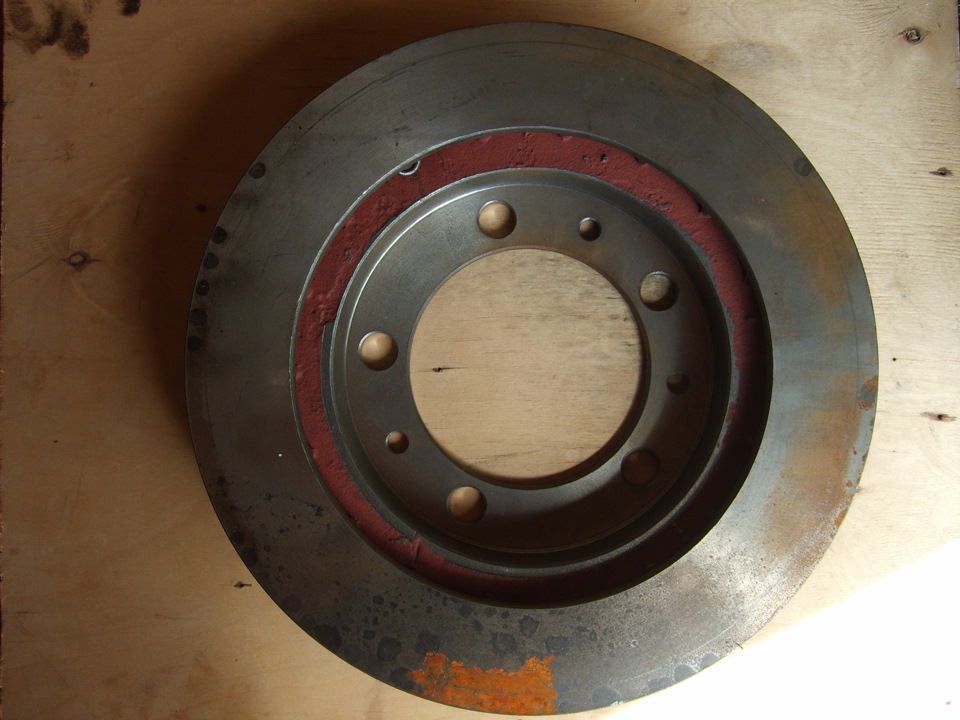

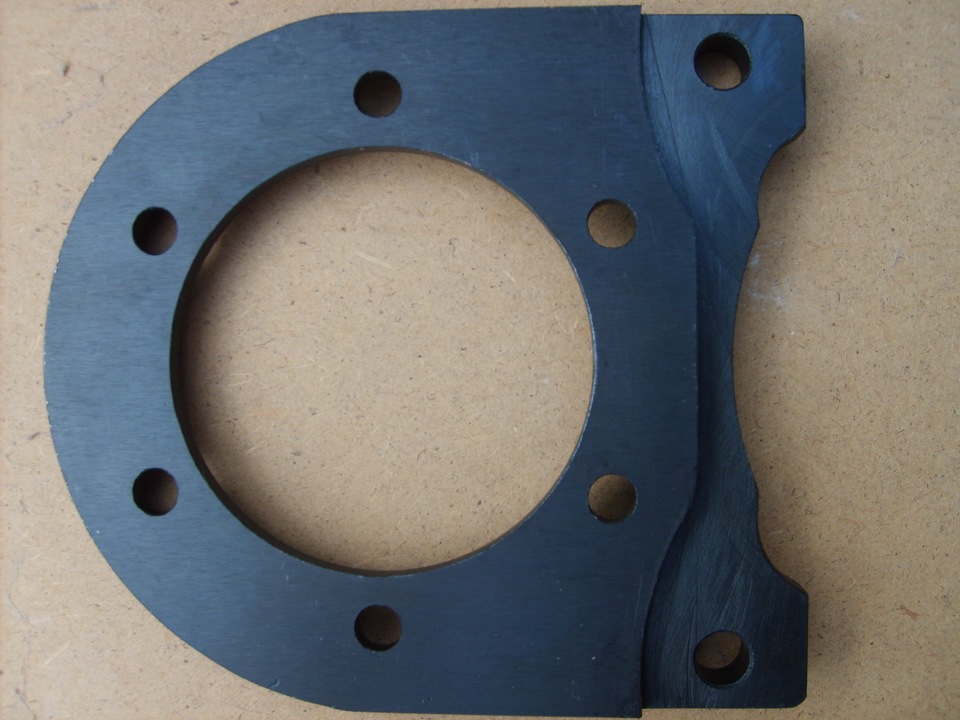

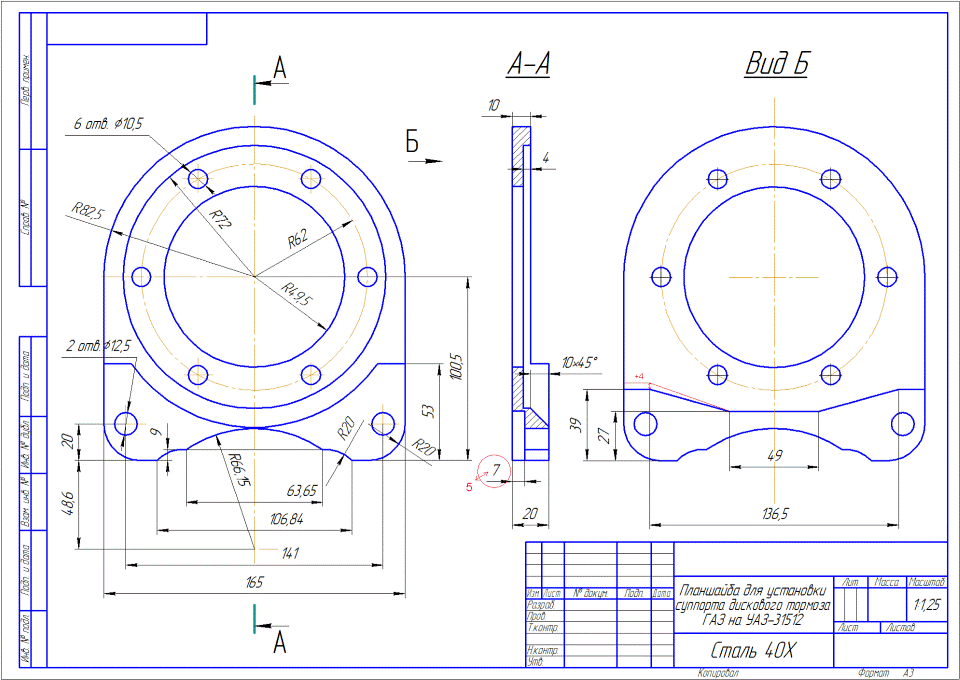

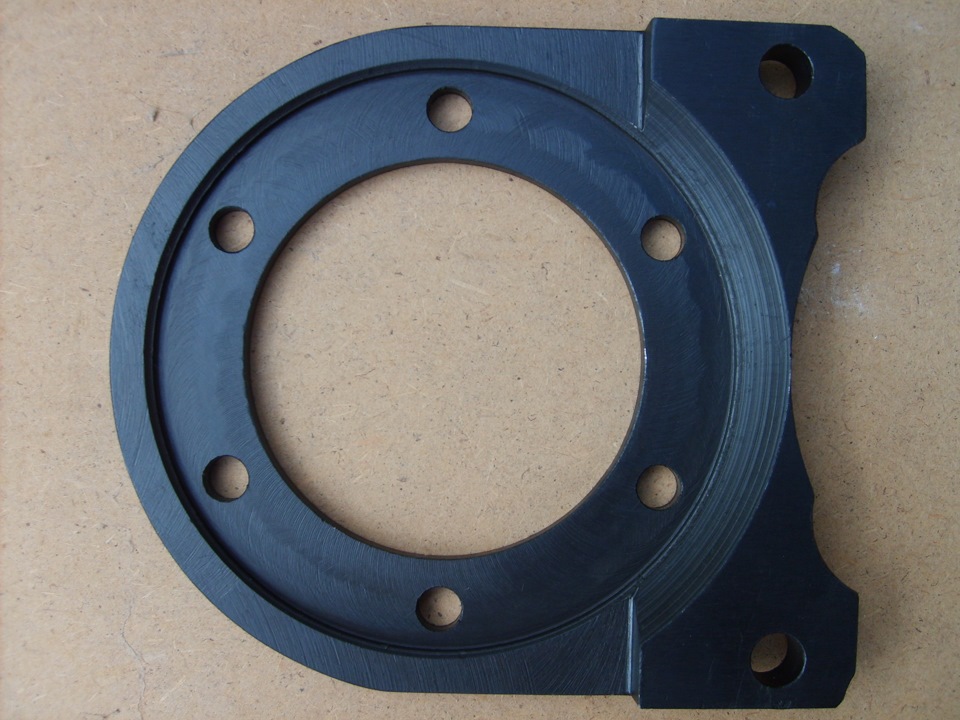

Звичайно я не міг не поставити на своє дітище дискові гальма і я відразу почав з цього приводу шерстити інтернет. Мною було знайдено пару креслень планшайб на які встановлюється супорт. Після чого я купив супорта і в їхньому співвідношенні вибрав оптимальний креслення і відредагувавши його замовив їх виготовлення своєму токарю.Він не змусив себе чекати і буквально через перу днів вже віддав мені їх.В якості бонусу він мені їх по оксидував.Як виявилося пізніше оксидне покриття не надійно так як Пролежавши кілька днів у гаражі на них з'явився легкий наліт іржі, я про це розповів своєму токарю і він забрав із повернув мені через пару днів уже в цинку. Після чого попереднє складання зробив у лещатах і як видно на фото все стало чудово. Викладу креслення може комусь стане в нагоді і буде цінним досвід.
25











Коментарі(4)
YuraMordiukбув 3 роки тому
Юра Мордюк
Вінниця, Вінницька область
Виправлення червоним позначені?
andreymentавторбув 1 рік тому
Так. Там де зазначено що потрібно додати +4 мм відповідно з другого боку потрібно зробити аналогічно.
Sanek1893був 8 місяців тому
Їжджу на Mercedes-Benz S-Class
Херсон, Херсонська область
Під супорт дивлюся все ж таки довелося підкласти шайби? Привалкові площини треба зробити товщі на товщину підкладеної шайби? Чому встановили різні гальм.
andreymentавторбув 1 рік тому
Переробляти план шайби дуже дорого тому я вирішив зробити проставки місце шайб такої ж товщини і такі, щоб були по всій площині кріплення супорта. Вище я виклав креслення вже з виправленими помилками.
