Після установки бампера з протитуманками https://megadriver.org/p880586-bamper-iz-protitumankami настав час їх підключити… Так як у мене вже було встановлено додаткові електроприлади, то запобіжники, що висять на дротах, ніби натякали "перенеси нас у напівпорожній заводський блок запобіжників і позбудься "соплів"

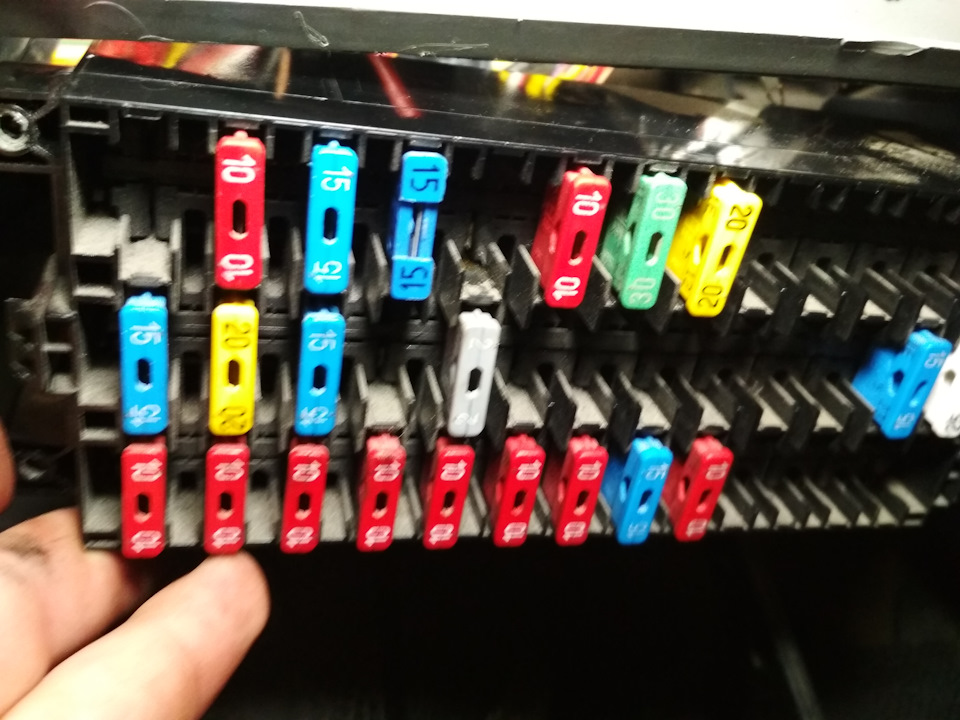

місця просто завалися! ))) підключайся - не хочу! )Для цієї витівки була куплена на шроті проводка салону з блоком запобіжників і реле, і само собою роз'єм приладової панелі та підрульового перемикача, контакти яких були додані в мою проводку.

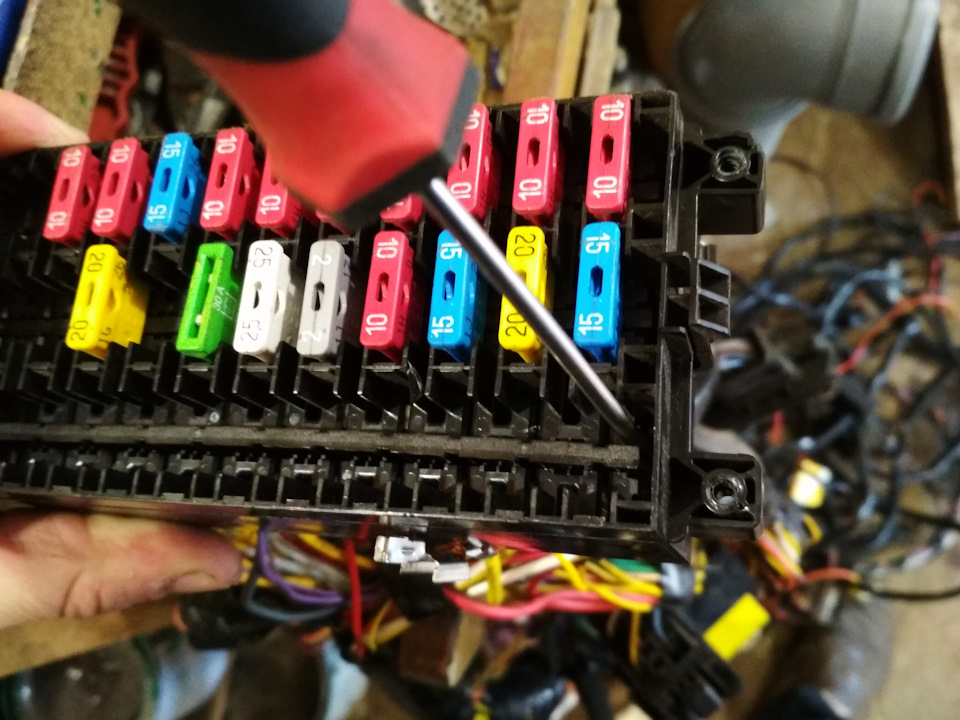

виймаємо всі запобіжники з ряду.З кінців ряду підчіпаємо засувку

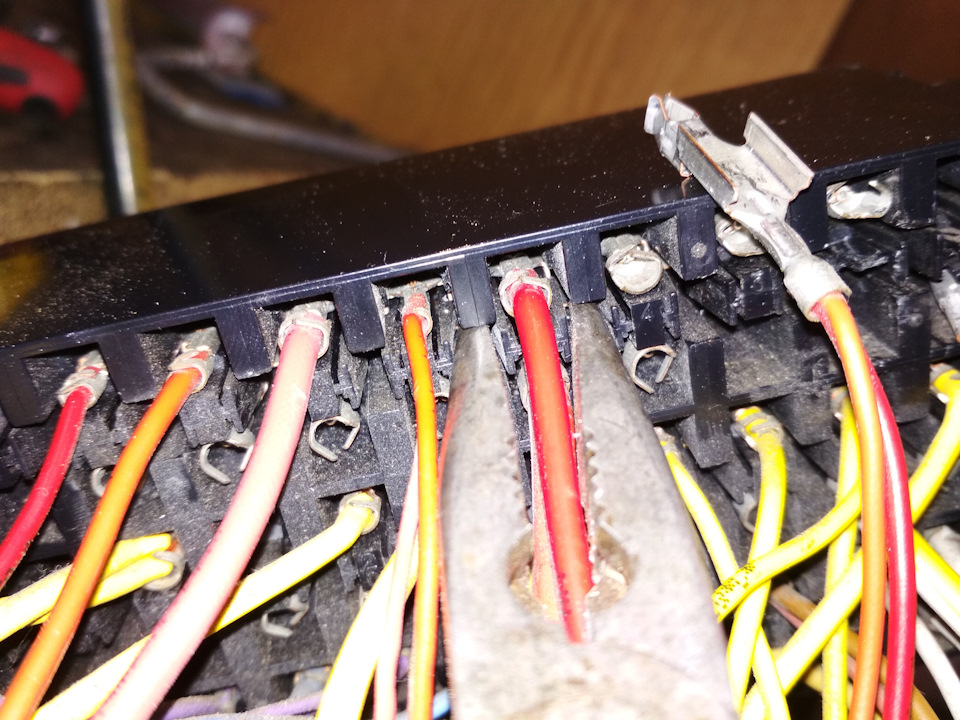

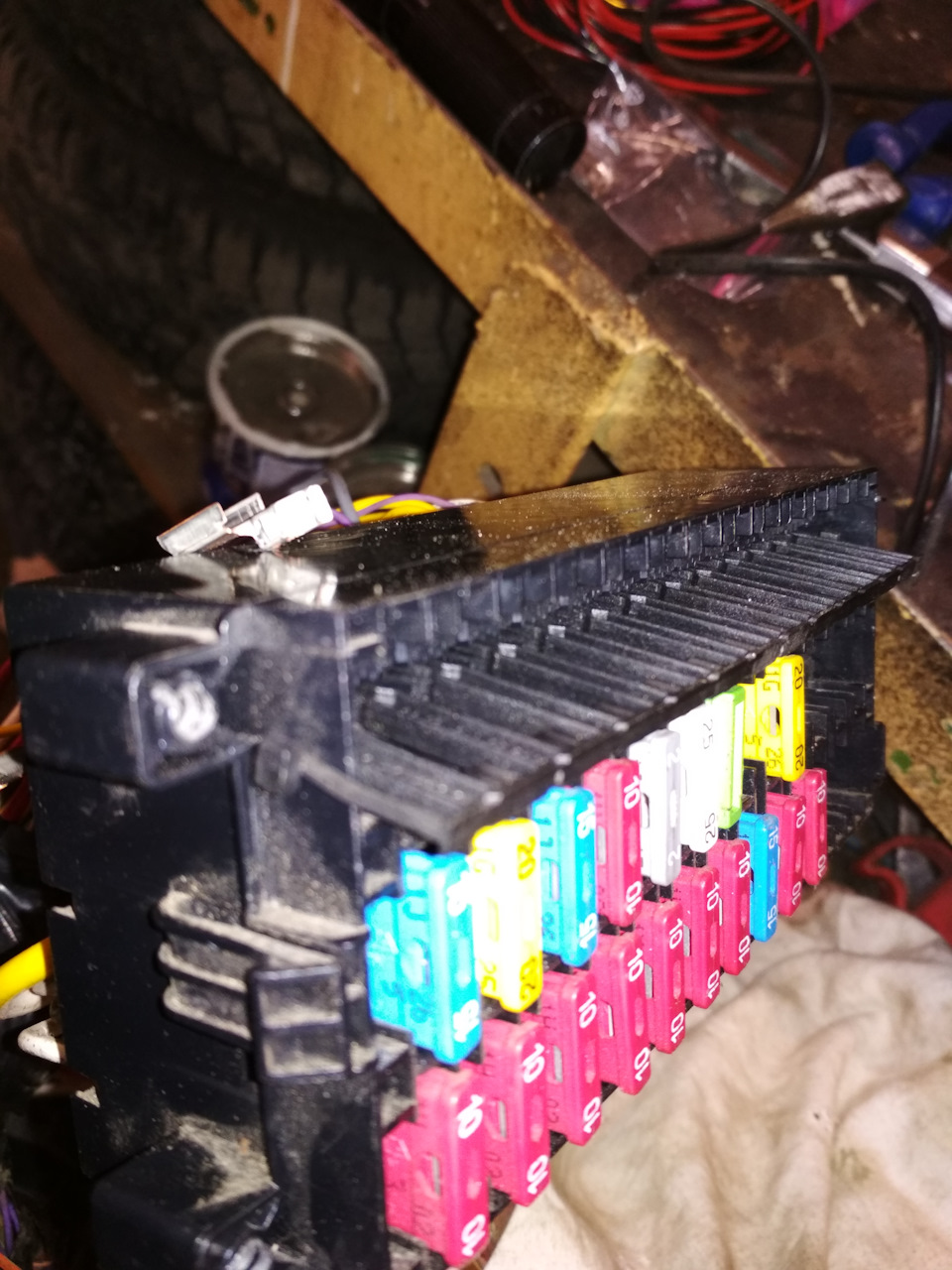

Ось так вона виглядає майже витягнута.Виймаємо її повністю. Акуратно стискаємо засувки і тягнемо за провід… Відразу обмовлюся:так виходить дістати одинарні контакти. Щоб вийняти потрійні, п'ятірні і т.Д. Контакти довелося виламувати засувки… Я в підсумку додав 4 у верхній ряд (+ до замку запалювання) та 5 у середній ряд (+ після замку запалення)

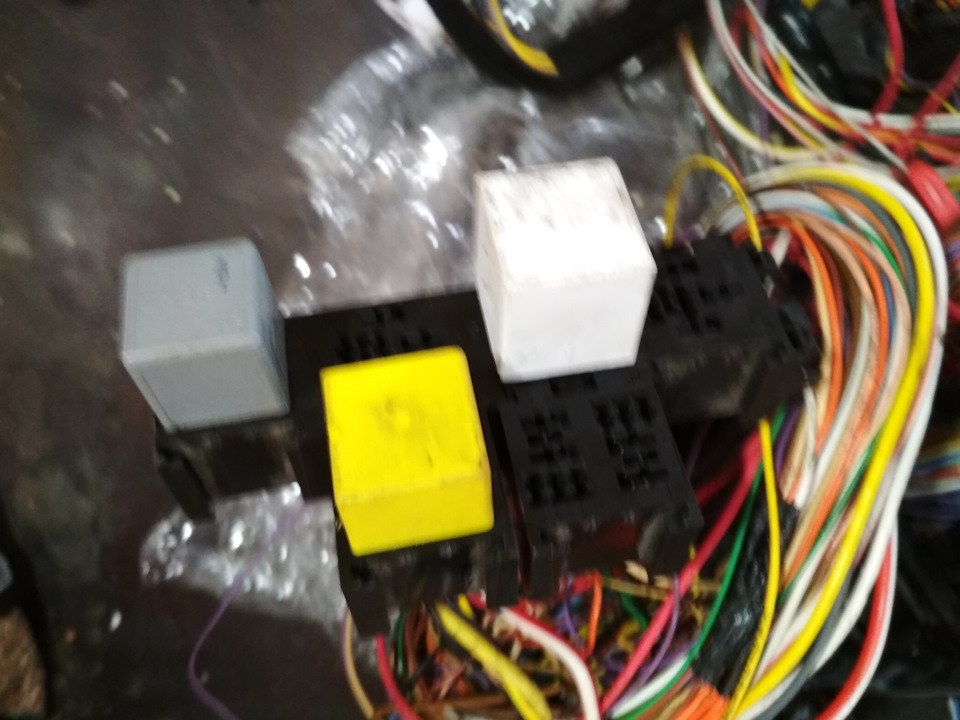

Додаємо реле на протитуманки
Подрульовий перемикач з протитуманними фарами був куплений раніше (якщо що від першого логана)
Додаємо контакт у колодку підрульового перемикачаДодаємо контакт у колодку приладової панелі
І все це з'єднуємо за схемою:176, 177 - птф, 209 - підрульовий перемикач, 231-реле птф, 247 - приладова панель, 260-запобіжник
Протягнути провід з моторного відсіку в салон вдалося проробивши дірочку в резинці поруч із шлангом на омивач заднього скла, примотатися до заводського джгута просто неможливо…
Ну от і засвітилося…)))
