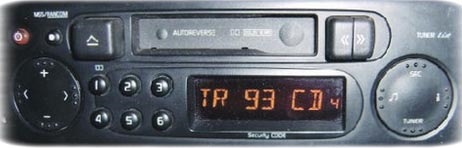

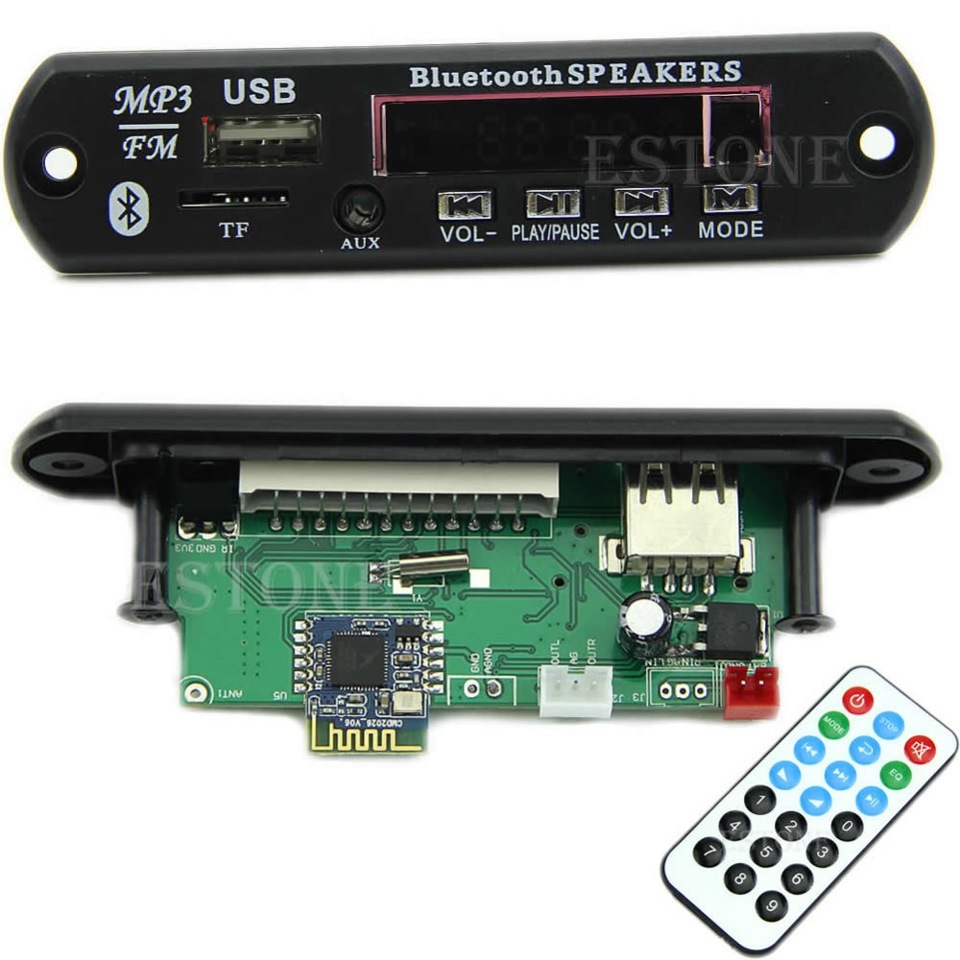

Давно хотів змінити магнітолу, але не знав що взяти, та до того щей бюджет обмежений… але якось покатавшись у друга на Partner" зоригінальною магнітолкою і підрульовим джойстиком зрозумів, хочутеж таке, дуже зручно)) Знайшов підрульовий джойстик за прийнятноюціною (в навантаження була і сама магнітола) і почав пошук до чогоб цей пульт підключити ... Зрозумів що варіанта є 3 власнеоригінальні магнітоли, Sony, Pioneer, JVC з відповідним виходом підпульт, але через адаптер. Я для початку вирішив спробувати зоригінальною магнітолою Щоб вона почала відтворювати мр3 файли, яспочатку вирішив впровадити простий плеєр у віконце куди ранішекасета вставлялася. Результат мене не порадував, тому я вирішивдалі шукати чого б пристосувати на місце стрічкопротяжногомеханізму. У результаті була знайдена на просторах інтернету осьтака приблуда

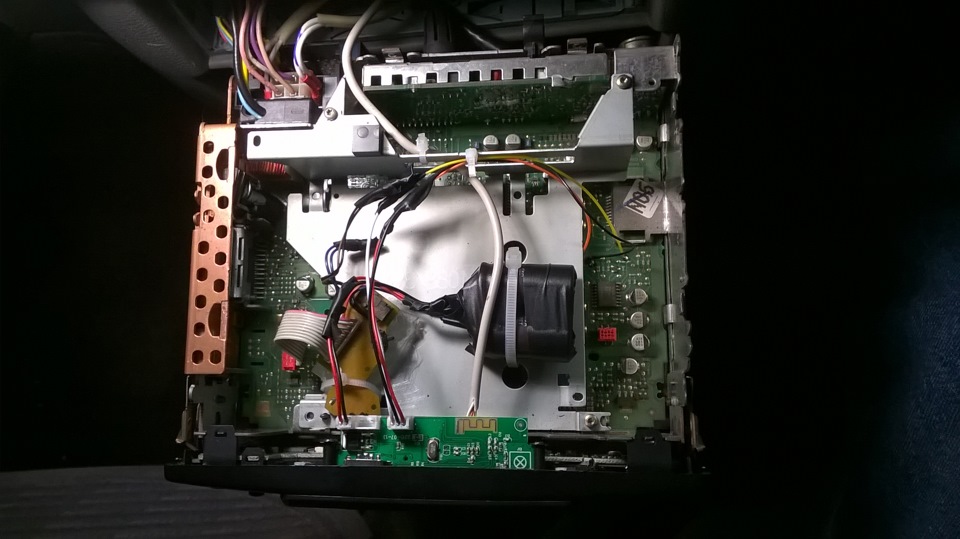

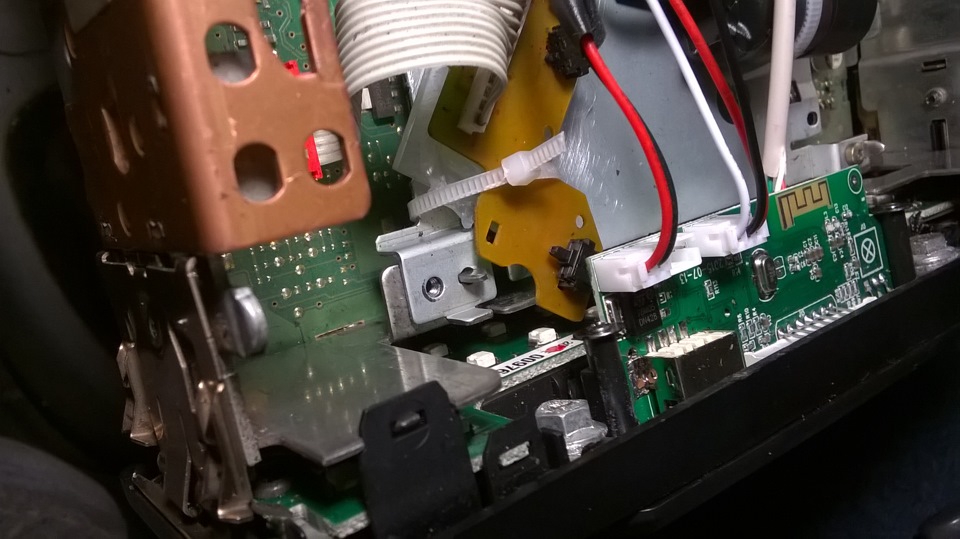

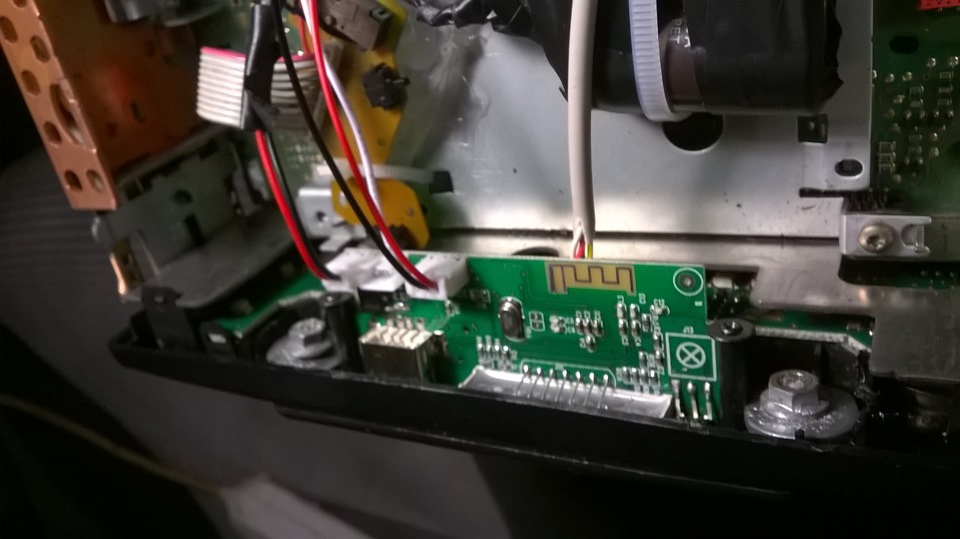

з усілякими роз'ємами і входами, і блютузом в комплекті. Післявивчення залишилася тільки плата з вимикачами, щоб магнітоладумала, що касета вставлена. Живлення взяте з моторчика, доданобатарею конденсаторів на 20000 мкф, оскільки при зміні положенняключа запалювання, живлення пропадає на кілька секунд і пісняпочинає грати спочатку. У результаті начинки виглядають осьтак:Вихід з мр3 модуля підключений після виходу підсилювачамагнітоли інформацію взяв тут https://megadriver.org Зовнішнійвигляд вийшов ось такий:болтики зафарбував з балончика, на фотопомітно, у житті практично не видно
Щоб перемикати пісні з підрульового пульта в нього було врізано двікнопки
Вони дублюють кнопки на мр3 модулі і відповідно перемикаютьтреки вперед.
потужність магнітоли 4*35 Вт мені поки що вистачає. Результатомзадоволений.
Коментарі18
Вибачте що розумію стару тему, Харчування взято з моторчика, додано батарея конденсаторів на 20000 мкф ви не пам'ятаєте як саме було підключено? Просто 2 кондери паралельно лініям живлення або був якийсь міст ще? Що б не спалити імпульсом
Конденсатори в даному випадку виконували роль батареї. Підключені паралельно лініям живлення. Міст потрібен для випрямлення пріменного живлення, а у нас і так постійка ... А про імпульс взагалі не зрозумів ... звідки він узявся?
То просто я баран) покурив гугл, все наздогнав. Резистор для розрядки не потрібний?
Резистором виступає мп-3модуль, в ролі батареї означає, що модуль живиться накопиченою енергією з конденсаторів на проїзді кілька секунд
Дякую за відповіді, чекаємо модуль з Алі і будемо колгоспити)
Удачі!
Колгоспинг вдався. Правда конденсатори не ставив, пісні і так запам'ятовуються і продовжуються після включення запалювання. Звук чистий, підсилювач касета повністю випаяв.
😳😳😳😳
Клево! А можна посилання, де можна купити таку приблулу, ну плеєр цей маленький
www.olx.ua/list/q-%D0%BC%…B4%D1%83%D0%BB%D1%8C-mp3/
Ой, не подивився, що ти з Росії. Думаю, що на запит модуль mp3 на ваших барахолках теж знайдеться...
Ну ти і кулібін!
і чого тільки люди не придумають - ліжби нормальну магнітолу не ставити))
хех, я ось іноді думаю, що краще б у мене не було цього підрульового перемикача - вже сто разів поставив би класну магнітолу, а так шкода втрачати перемикач, коли дуже до нього звик.
так магнітола + адаптер = щастя
це так, може, незабаром і розумію собі таке ...
От і знайомий мені каже, купи мовляв норм магнітолу, перехідник і не парся! швидше за все так зрештою і станеться ... але поки що мені було в прикол зробити з касетника мр3 своїми руками.
ось тепер дійшло, що за отвір під бубликом і для чого потрібно ... Семен-семенич ...
