26 серпня 2019 року закінчено багаторічний (як би правильнішеназвати? ) скажемо "досвід" зі стоянковим гальмом (він же "ручник")!
Перед кожним техоглядом (у часи їх перебування) кожен москвичеводперевіряв ручник, багато хто лаявся, але якось ТО проходили, всучасних умовах народ переходить (переробляють) від інших марокавто, так і я:перед кожним ТО з дідусем перевіряли, підтягувалитроси і благополучно проходили. Згодом ручник на правому задньомуфактично був відсутній... Регулювання тросів і ексцентриком наколодці ні до чого не приводили... Підтягування троса — нуль! Нерозходяться колодки... Ексцентриком туди-сюди — реакції зновунуль... На допомогу прийшла мама! Її в салон на ручник — ісмикай!
І тут дійшло! хода при підтягуванні троса від слова "вАААЩЕ"! Важільупирався в нижню частину, де гальмівні колодки стягуються маленькоюпружиною... Причина:немає вільного ходу тросу! Чому? Апричина стара як світ із часів Архімеда та тросових гальмспортивного велосипеда! Спробуйте на тросових гальмах велосипедазняти оболонку, в якій ходить трос, і загальмувати. При цьому кращене розганятися, а йти накатом, інакше травма забезпечена! Виявилося:справа в банальній шайбі розрізу!

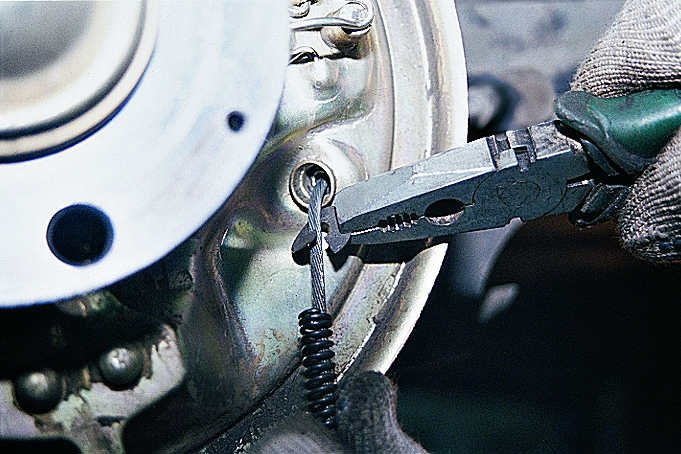

Розрізна шайба
(фото не моя, взято з мережі ... Але сенс зрозумілий)Через її відсутність пружина троса пішла в направляючу трубкугальмівного щита. І трос не відпрацьовував свій функціонал! Витягцю пружину, знайшов латунну подобу шайби (зовні дуже нагадує гайкуз накаткою від радянського насоса для накручування на ніпель).Зробив у ній розріз на товщину троса. Встановив між пружиною тросата спрямовуючою трубкою щитка. Тепер зачепити хвіст троса за важільколодки — довелося пружину стиснути!
Зібрав. О дива! Є ручник! Ексцентриком виставив проміжок міжколодками. На тросі - гайка та контргайка в середньому положенні.Бігом до другого колеса, яким можна було загальмувати (ручником усенсі) всю машину. Там шайбочка є, але її стан закричав: "я хочупіти ...". Замінив на її особисте прохання та своє розуміння. Трослівої гілки — гайка та контргайка в середньому положенні!
Відразу обмовлюся — встановлені одовські розпірки на колодки 2017року, думав причина. Рідні в гаражі відразу не знайшов, десьпоклав, але впевнений, що і з ними ручник працював би. При натягу іпри відпусканні ручника, чітке спрацьовування колодок своєму місці.Ну, і насамкінець - ходові випробування. Перед гаражем нахилградусів 8-10. Машина відкочувалась назад і ручник її зупинив.Назад - в'їзд у гараж (з ручника! ). Не пішла — ручник не дав!
Висновок:вчіть матч, як кажуть класики! Не варто метушні та коштівна перехід на тазо-вазо-газотроси (не в образу їх власникам! )
Всім добра і щастя!
Помічник!

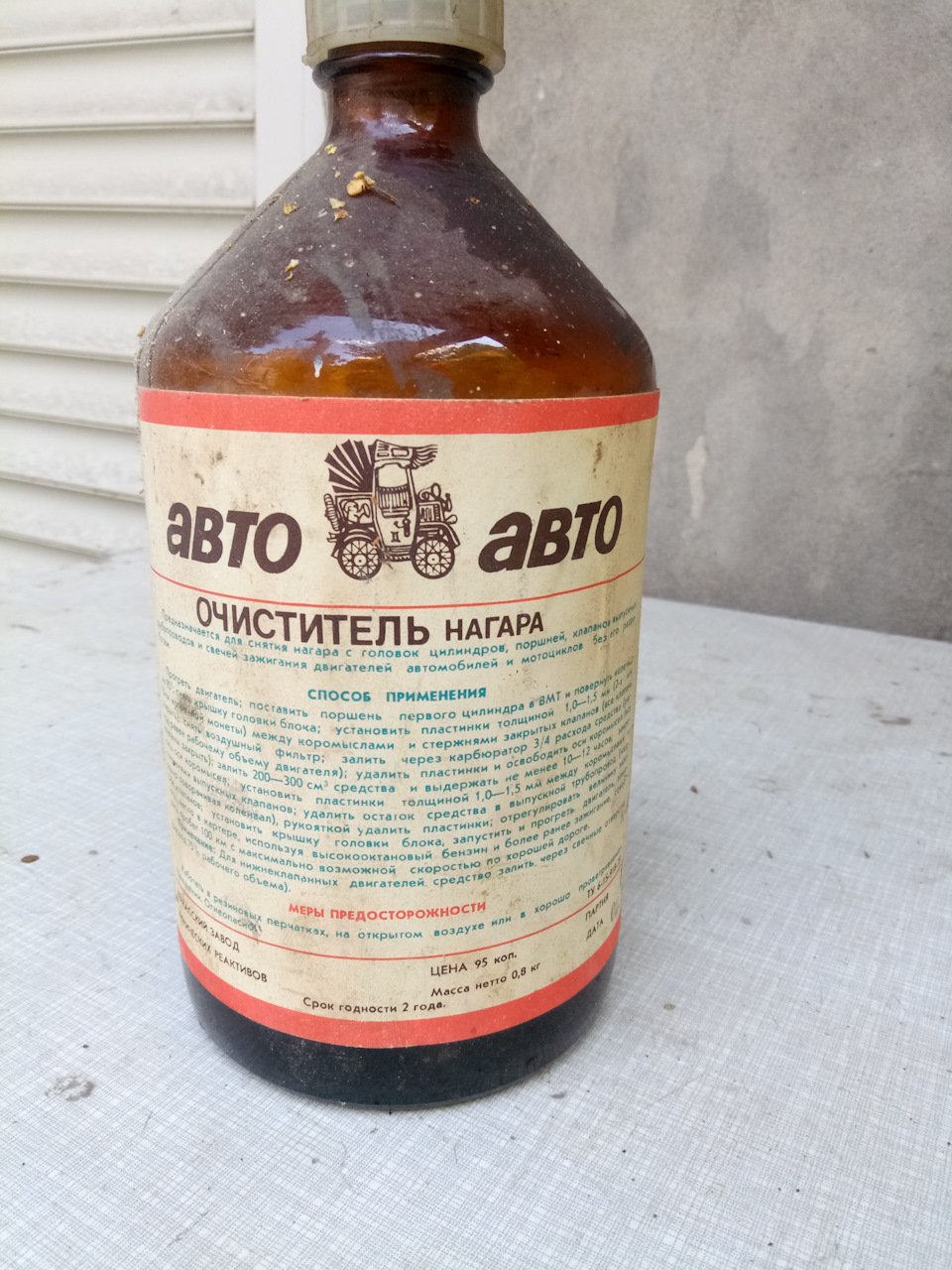

Знайшлося в гаражі…
