У зв'язку з тим, що я не любитель зайвих проводів у машині вирішенобуло все зробити по фен-шую :)

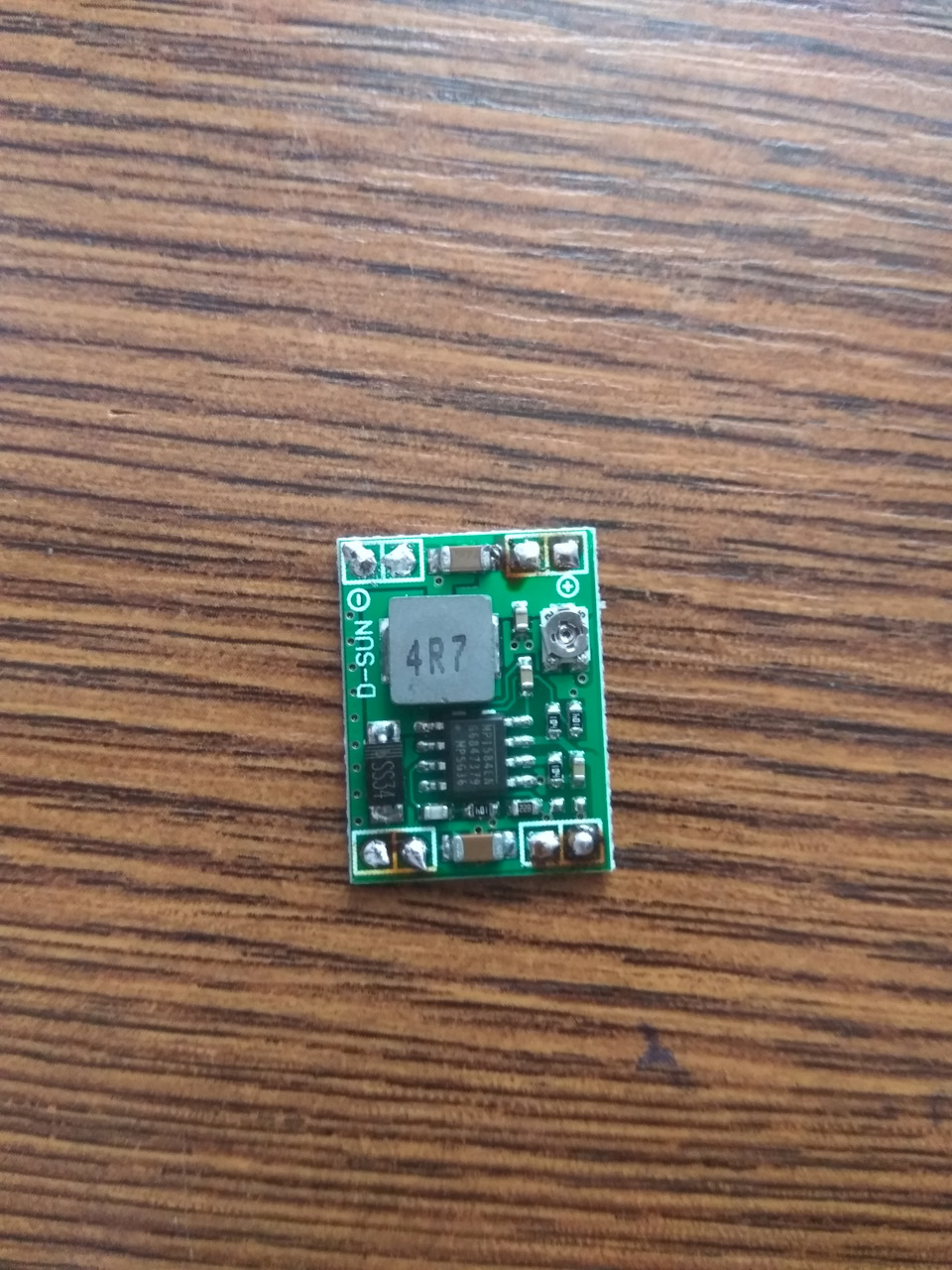

Отже, купуємо плату перетворювач з 12В до 5В.
Дело на платі є підстроювальний резистор.Нам потрібно підключитибортову мережу 12В в (in), і мультиметром заміряти на (out) скількивольт.Потрібно крутити цим резистором поки не буде 5В.<

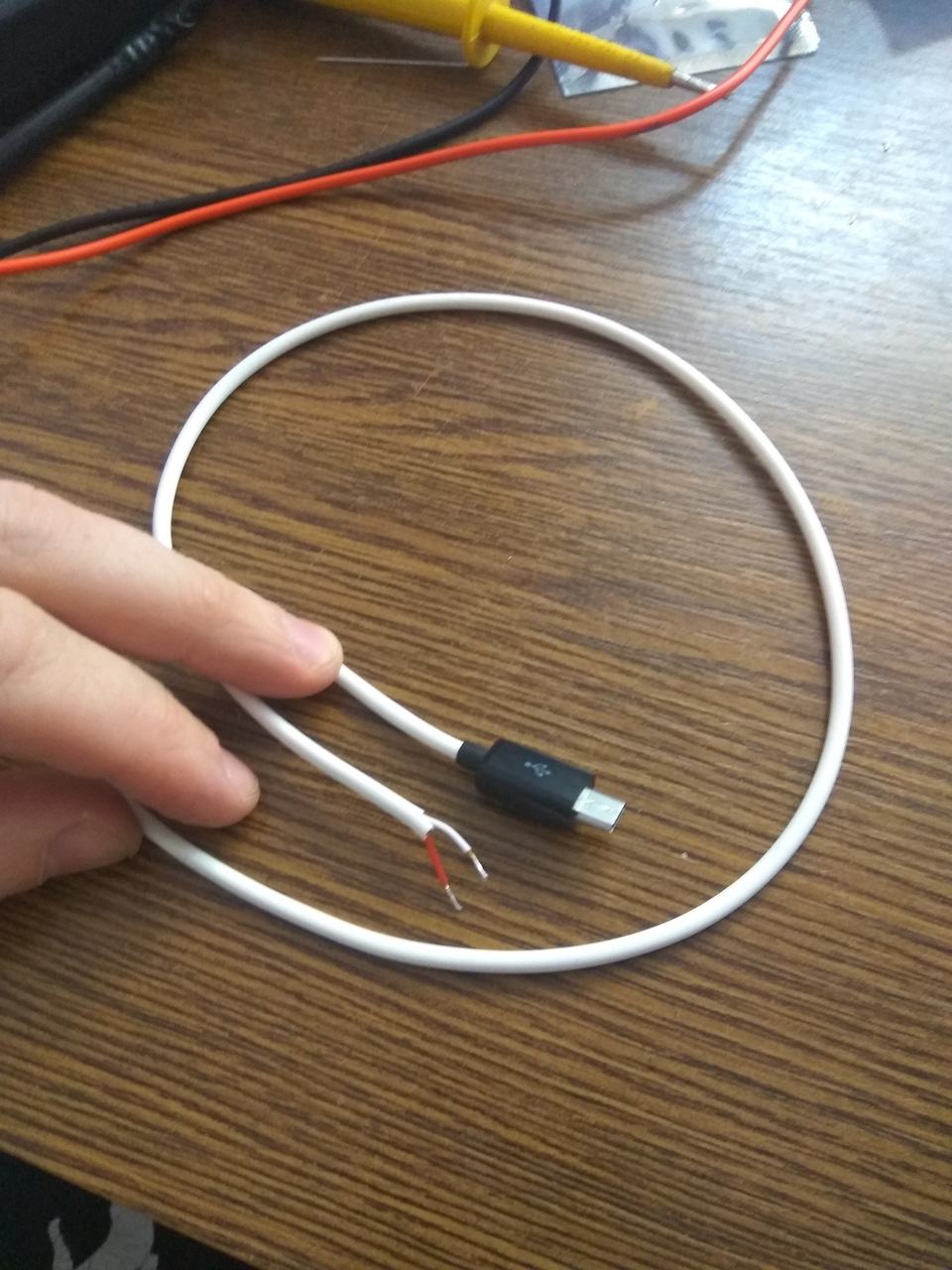

Після цієї процедури я купив двожильний кабель і фішку дляреєстратора./p>

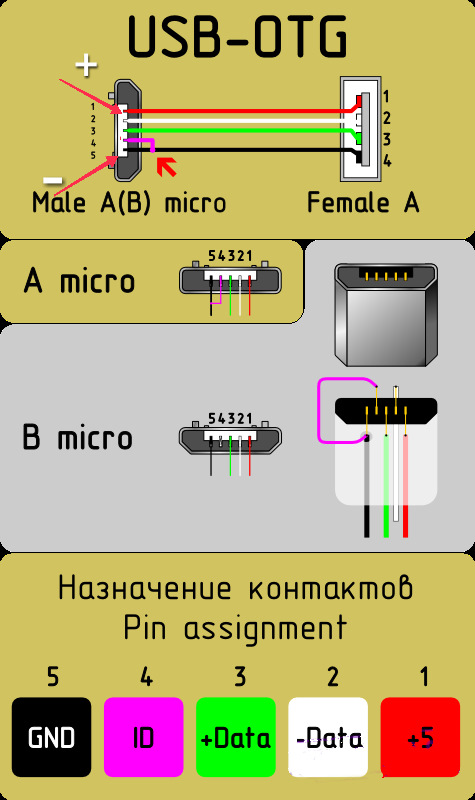

Верхня картинка, стрілками вказано де + і —

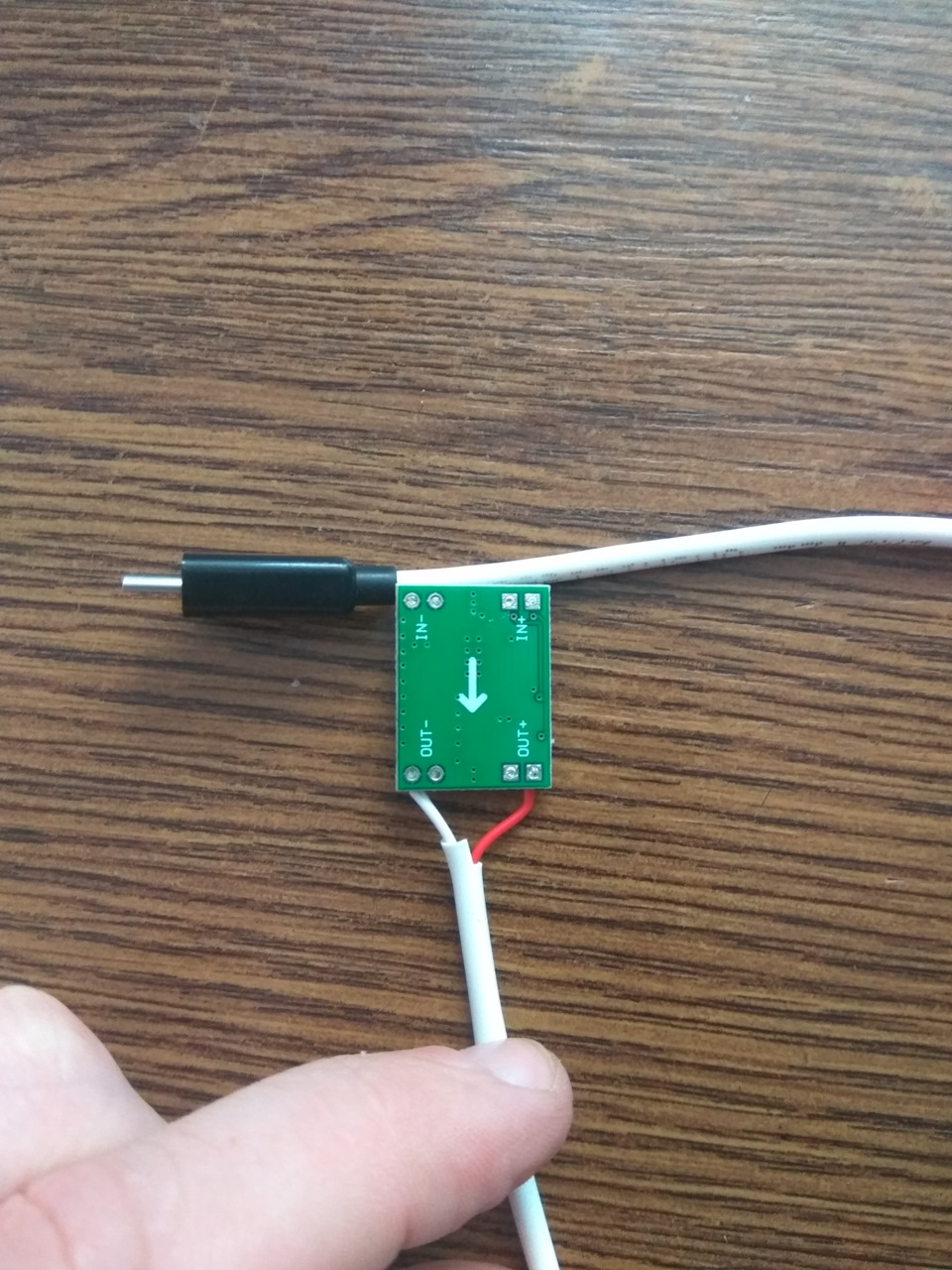

Далі підпаюємо кабель до плати на (out)
На платі є написи, помилитися не реально…

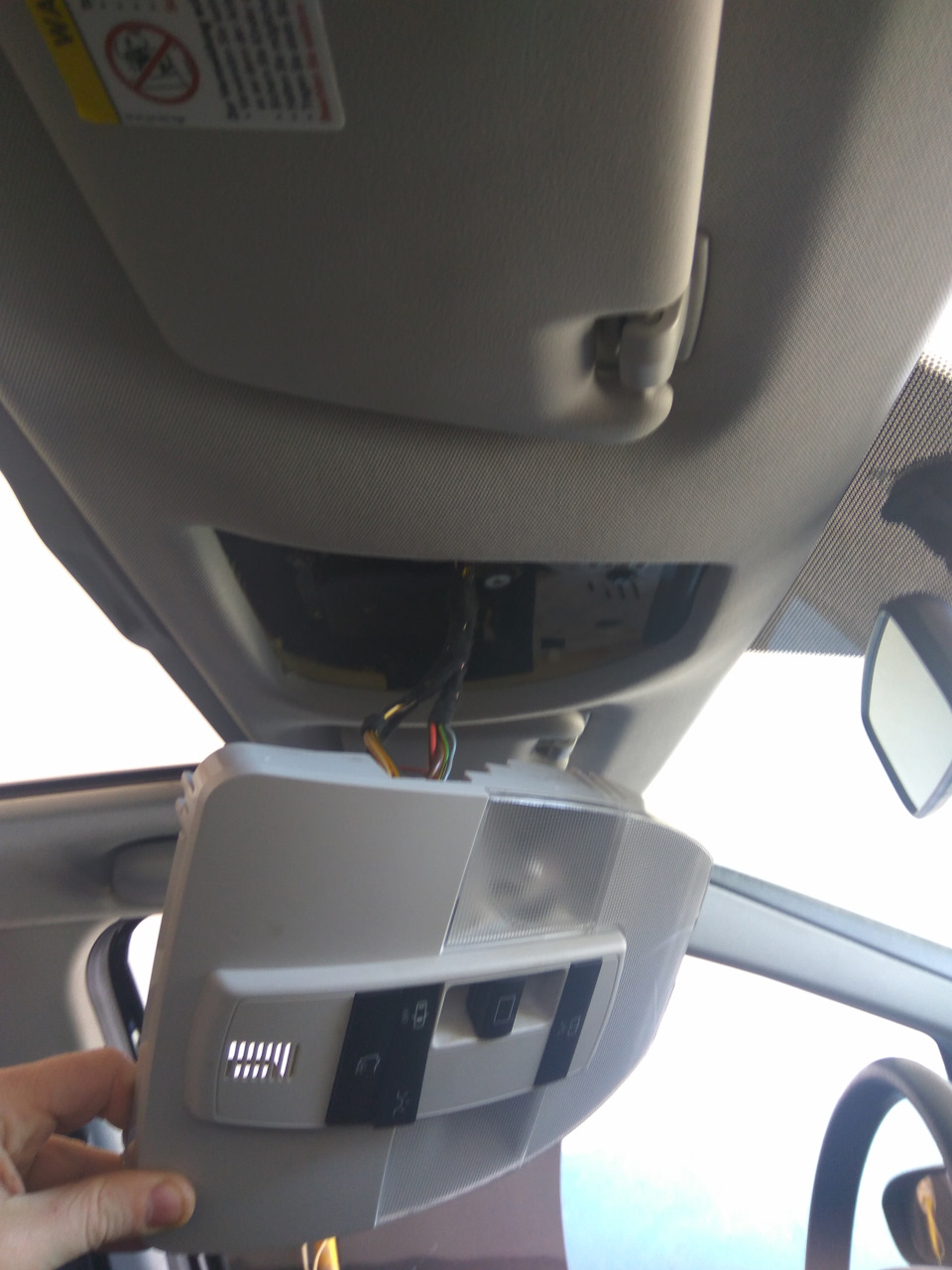

Знімаємо плафон
Бачимо 3 фішки.Нам потрібна чорного кольору
Червоний дріт + коричневий дріт — Пропихуємо наш готовий кабель домісця де буде автореєстратор
Далі беремо інший шматок такого ж кабелю і підпаюємо його добортової мережі автомобіля, тобто до чорної фішки. Далі власнез'єднуємо 2 дроти до плати. Бортова мережа 12В (чорна фішка in) ікабель від автореєстратора (out) 5В.
Вдягаємо термоусадку, все ізолюємо і ставимо плафон на місце
Ось результат
Тепер після включення першого положення запалення, автореєстраторсам включається.
Завдання виконано! >
PS посилання на плату:
1 шт. mp1584 Регульований 3a dc-dc конвертер крок Підпушка Напругарегулятор новий модуль Пряма поставка
s.aliexpress.com/AfIjumyY? fromSns=Copy to Clipboard
Коментарі20
Привіт! А як плафон зняти? Де колупнути треба?)
підколупати кредитною карткою збоку і тягнути на себе
що не зрозумію ... у мене чомусь червоно чорний постійний + чекав навіть 7хв на ньому завжди напруга ... або це від комплектації залежить?
Не зрозумію ... А що у Вас не так? Червоний провід +, коричневий -
що при виключенні запалення на + струм залишається, тобто червоно-чорний це постійний +
Ні, не, + взято з плафона, він відключається через кілька хвилин якщо вийняти ключ запалення і закрити двері на замок.
я про нього і кажу, в чорній колодці ... червоний як у Вас на фото у мене він чомусь постійний + ... вийняв ключ, сидів у машині з закритими дверима хвилин 5-7 і з нього харчування ні куди не поділося ...
Харчування пропаде через 15 хвилин, так само відбувається з вимкненням магнітоли. Думаю варто спробувати довше посидіти і заміряти.
зрозумів, завтра перевірю ... дякую!
Реєстратор чому брали? Поставив собі дешеву, промені б не ставив. Через три місяці накрився мідним тазом та й уночі картинка ніяка хоч вимикай.
А це не зовсім реєстратор. Це екшн камера. Ось вирішив її використовувати замість автореєстратора ... Знімає у Фулл ХД, 2к і навіть 4к. Але мені в Фулл ХД вистачає з головою ...
Плату де купити? І яку?
На АліЕкспрес їх валом. Будь-яку беріть…
Ось знайшов плату. Тримайте посилання1 шт. 2016 новий ультра-малих Розміри DC-DC Крок Підпушка Живлення модуль 3A вихід 24 В/ 12 В до 5 В знижувальний перетворювач для Arduinos.aliexpress.com/IRBvaIJV?fromSns=Copy to Clipboard
Спасибі велике, ша замовлю
Так нічого, удачі ...
перепрошую, про кабель можна конкретніше, не відомо двох.
Мав на увазі двожильний.
Дякую, ось я на алі все збираю до купи в місці з камерою. по силі плата не має крутилку знижуючу вольтаж хоча в описі написано але на фотках його не бачу
Так, немає резистора. Ща знайду іншу плату
