Вчора встановив подаровану другому плату ввічливого світла, Мишкодякую за подарунок!
Про плавне гасіння думав давно, а тут Міха зробив собі таку плату ізапропонував мені, я звичайно ж не відмовився.

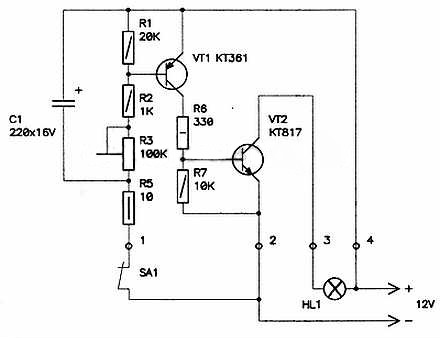

Схема плати

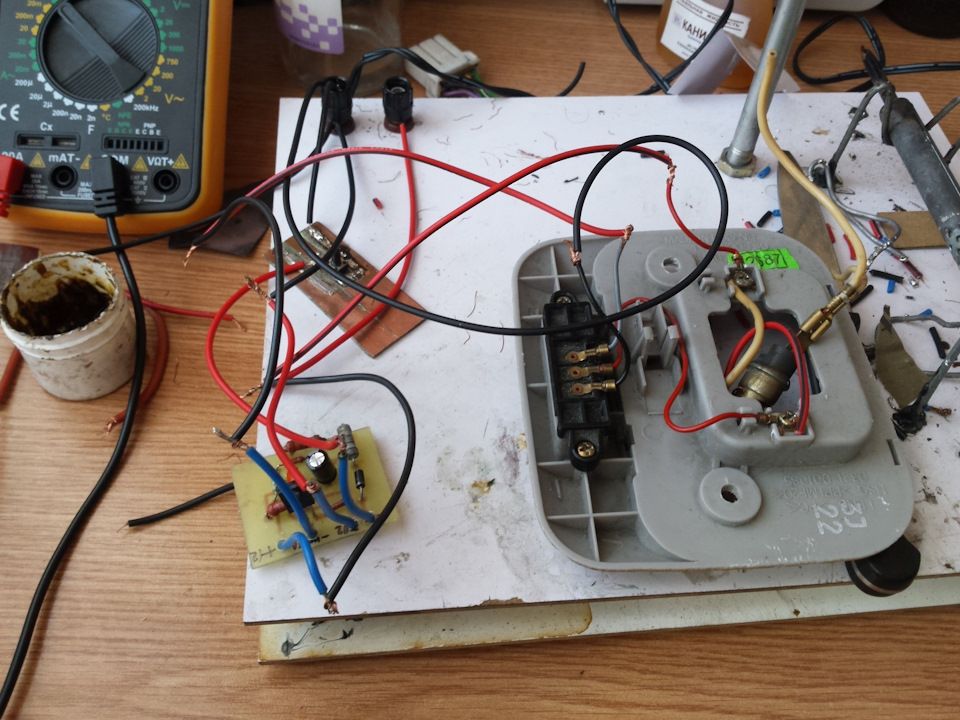

Плата на етапі тестів з підключенням

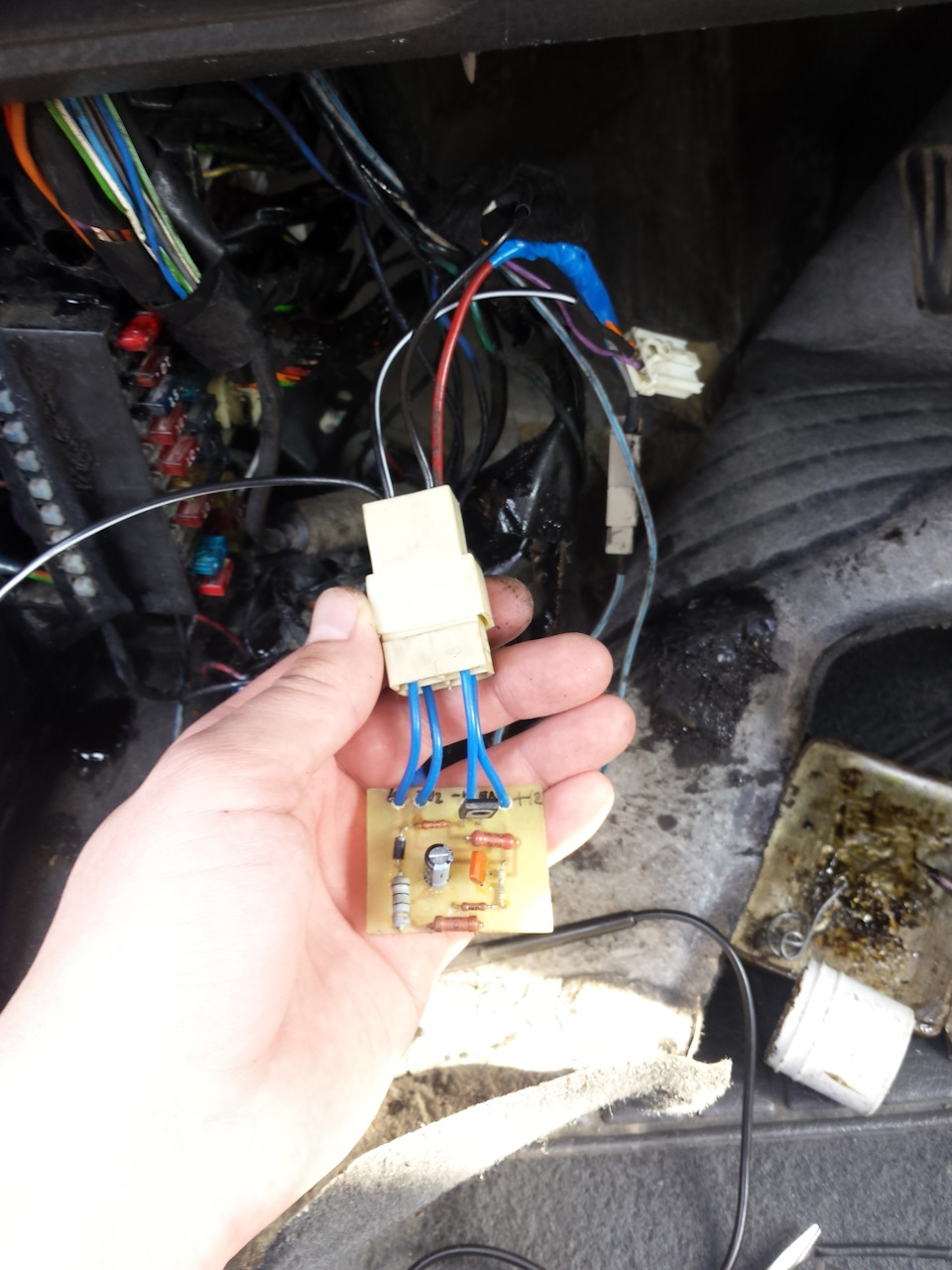

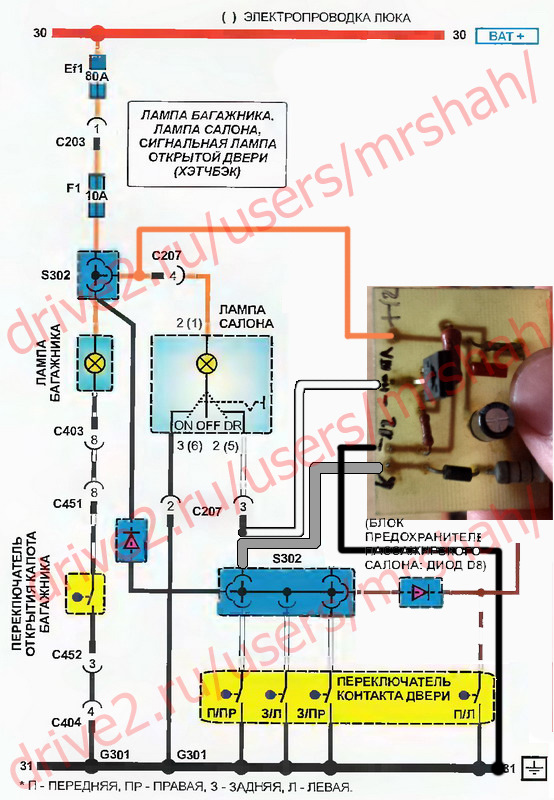

Працює плавне гасіння тільки коли плафон в режимі роботи відкінцевика. На плату встановив роз'єм.По підключенню все доситьпросто, на роз'ємі С207 є три дроти, +12, до кінцевика дверей, -12.роз'єму С207, який йде до кінцевика, розрізатися, в розрізпідключається плата, до тієї частини дроту, що йде до кінцевика, підключається «К» з плати ввічливого світла, до кінця дроту, що йдена плафон, підключатися «- на пл», і останній з проводів на платікидається на кузов. Зараз, з конденсатором 200мФ час гасіння 19сек, це забагато, буде час, перепаяю на 100 мФ, тоді гаснутимечерез 9 сек. Після закриття дверей.
Коментарі8
Кулібін)
Судячи по фото у тебе седан. Наведена тобою схема для хетчбека. У седана немає лівого діода-) У тебе ж не горить контролька відкритих дверей при відкритому багажнику?
Поглянув у себе в схеми, окремої схеми для седана немає. Але власне наявність на схемі діода ніяк не впливає на те, як я підключав плату ввічливого світла, адже дроти приходять на роз'єм С207 в обох кузовах однакові, я правий?
Цілком вірно! Єдина різниця, що у хетчбека при відкритті задньої ляди контролька на приладку горить, а в тебе немає -)
Клас!
Дякую.
За схемою підключення не зрозумів! Кінцевик водійських дверей, що, зовсім відключений? І яка функція діода?
Дякую за поправку, коли малював, затер зайве, вже виправив.
