Отже, знайшовся таки електрик від Бога моторошний колгоспник, асаме один ЄДИНИЙ попередній власник, який примудрився навіть у моїйкомплектації "барабан" навернути таку херобору. Я в електриці майжеповний 0, так що маминих розумників "да че там робити, візьмисхему подивися, там все зрозуміло" попрошу пройти повз. Я дививсясхему AlikVoronov, але все виявилося не так прозоро.Сміх сміхом, а обігрів до верху хутром Так що всіх здоровихзнавців, милості прошу, в коментарі, і заздалегідь всім вамспасибі. Енезе)

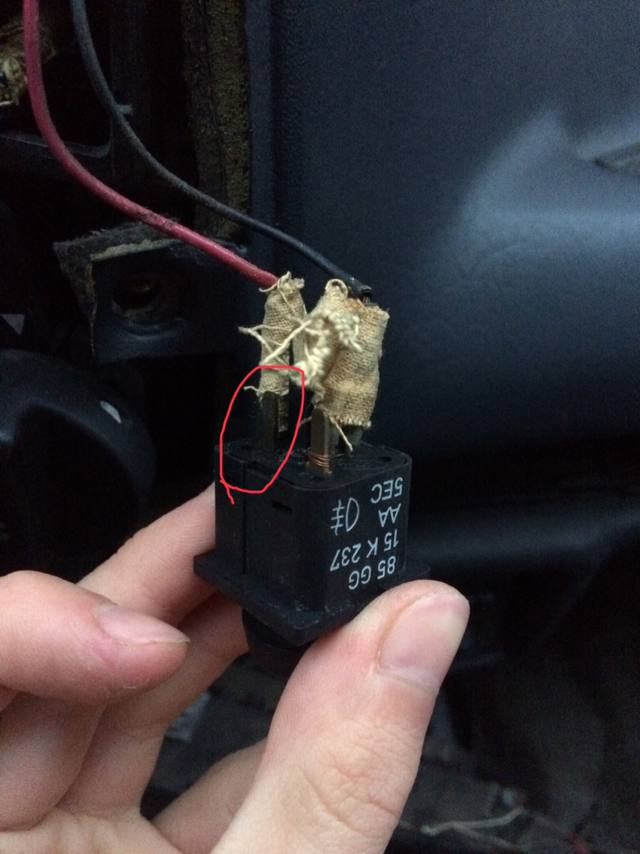

Червоний - мінус (для чого йде перемичка з того контакту я не знаю, вона просто там була)

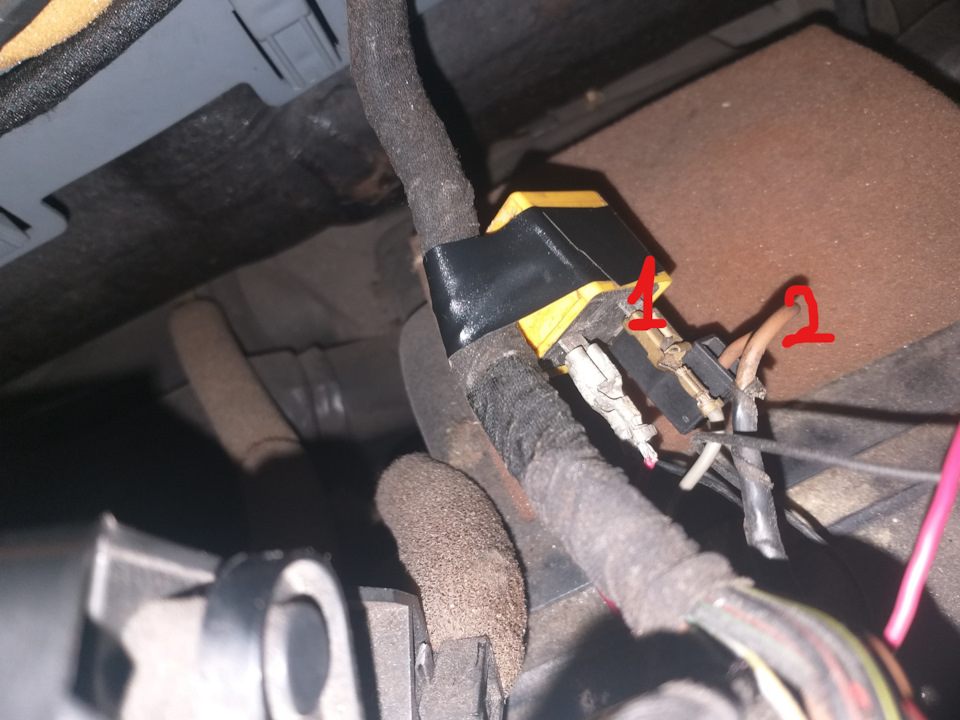

Коричневий - мінус (цей провід сліз з контакту при знятті, але, швидше за все, він стояв на місці, обведеному гуртком) Далікоричневий йде в косу, а червоний йде на реле, до якого щепідходять:
> Сірий — плюс
Коричневий — мінус (він іде в косу)
Чорний — мінус (про нього далі)

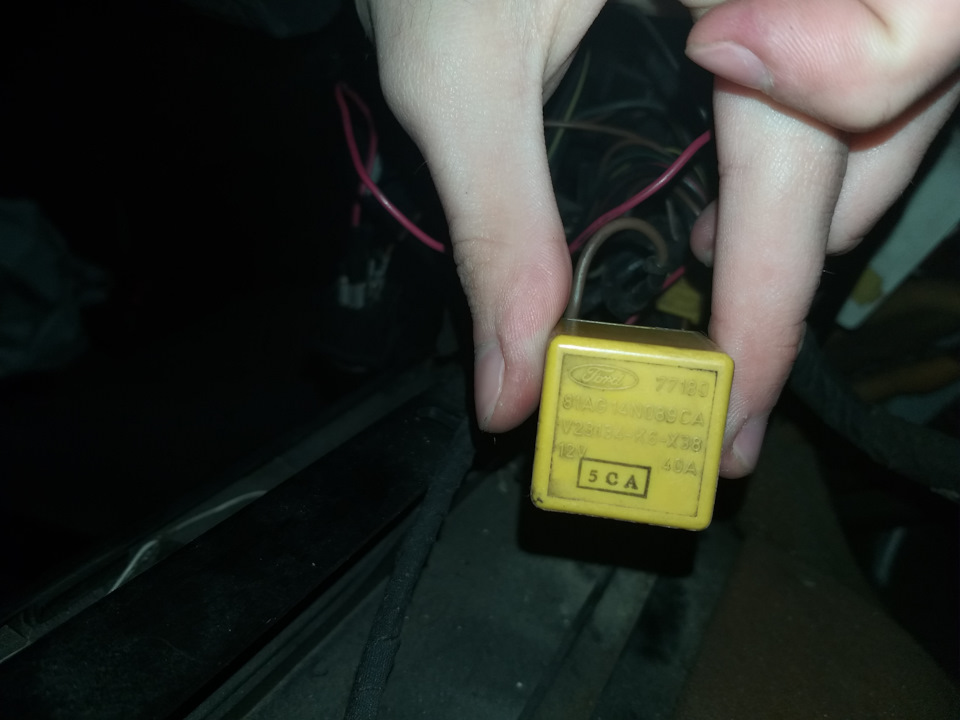

І саме маркування реле<
Є ще один момент, який не вдалося зняти. Живлення 12В, якепідходить до кнопки обігріву, взято зі штекера ось такої лампи, якатупо лежала під торпедою і не загорялася за жодних умов. Чорниймінус з реле теж йде на інший провід з цього штекера. Зазвичай вонипідсвічують позначення на накладці, але схоже у мене обламанікріплення. Реле клацає після натискання кнопки обігріву, але наскло нічого не приходить. Ну і на завершення ще трохи думок. Осьневже цей сутулий собака перший щасливий власник так ненавидівлюдей, що за наявності необхідних дротів у косі, роз'єму для реле іна обігрів у блоці запобіжників, нашманів все саме таким чином? Яквін міг спокійно їздити новою машиною знаючи про те, що за пасту зсоплів там накручено?
Коментарі20
я собі поставив, на звичайній антені погано радіо за містом працює
Підсилювач був робітник. Навіть коли на нього приходило всього 0,6В, то на виході було 0,15В
у автора мінус може бути через котушку. Для початку треба на сам обігрів подати плюс і мінус перевірити чи він взагалі працює. Потім теж саме але вже через підсилювач. Наступним кроком продзвонити провід з підсилювача на реле, в теорії він йтиме на 8...
Я б підсилювач в останню чергу підключав. Для початку б домогтися стабільної роботи без нього.
Можна взагалі не підключати він потрібен тільки для антени
Можливо, у мене його немає))
Так чорний у Форда завжди плюс, а коричневий мінус, все правильно))) Те дроти що за схемою, чорний і чорно синій силові, якщо їх замкнути, то обігрів буде працювати. Після скруток вони переходять у сірий і коричневий? харчування керування реле, що на...
А задні птфки у мене працюють і на них стоїть кнопка. Я ж говорю, тут просто цирк замість нормальної проводки
По суті там різниця то немає, від куди кнопка. До речі могли просто місцями поміняти)) Ну проводка то на місці, просто треба підключити як було, і зробити нормальні скрутки. Бо ті соплі не годяться, зменшили перетин кабелю силового.
Тож думав що кнопки переплутали місцями, але ні))) Сірий плюсовий виходить прямо з коси на реле, коричневий мінус після реле йде відразу в косу. Які дроти мені потрібно замкнути, щоб воно працювало? Червоний плюс від кнопки і сірий замкнути на коричневий?
Чорний і чорно синій. Вони скручені з коричневим та сірим?
Цього не знаю, туди я вчора не подивився, потім піду ще раз подивлюся. Але якщо вони скручені, то що далі?
Потрібно зрозуміти правильність підключення. Загалом, чорний який виходить з коси він товстий, це силовий +12 вольт йде на реле, далі з реле він пішов на нитки обігріву, це синьо чорний, теж товстий. Треба з'ясувати, чи доходить до обігріву 12 вольт....
Тобто на реле має приходити аж 3 плюсові дроти?
Одна клема плюс прийшов, друга вийшов, третя плюс керуючий, який з кнопки(вкл/выкл), четверта клема мінус.

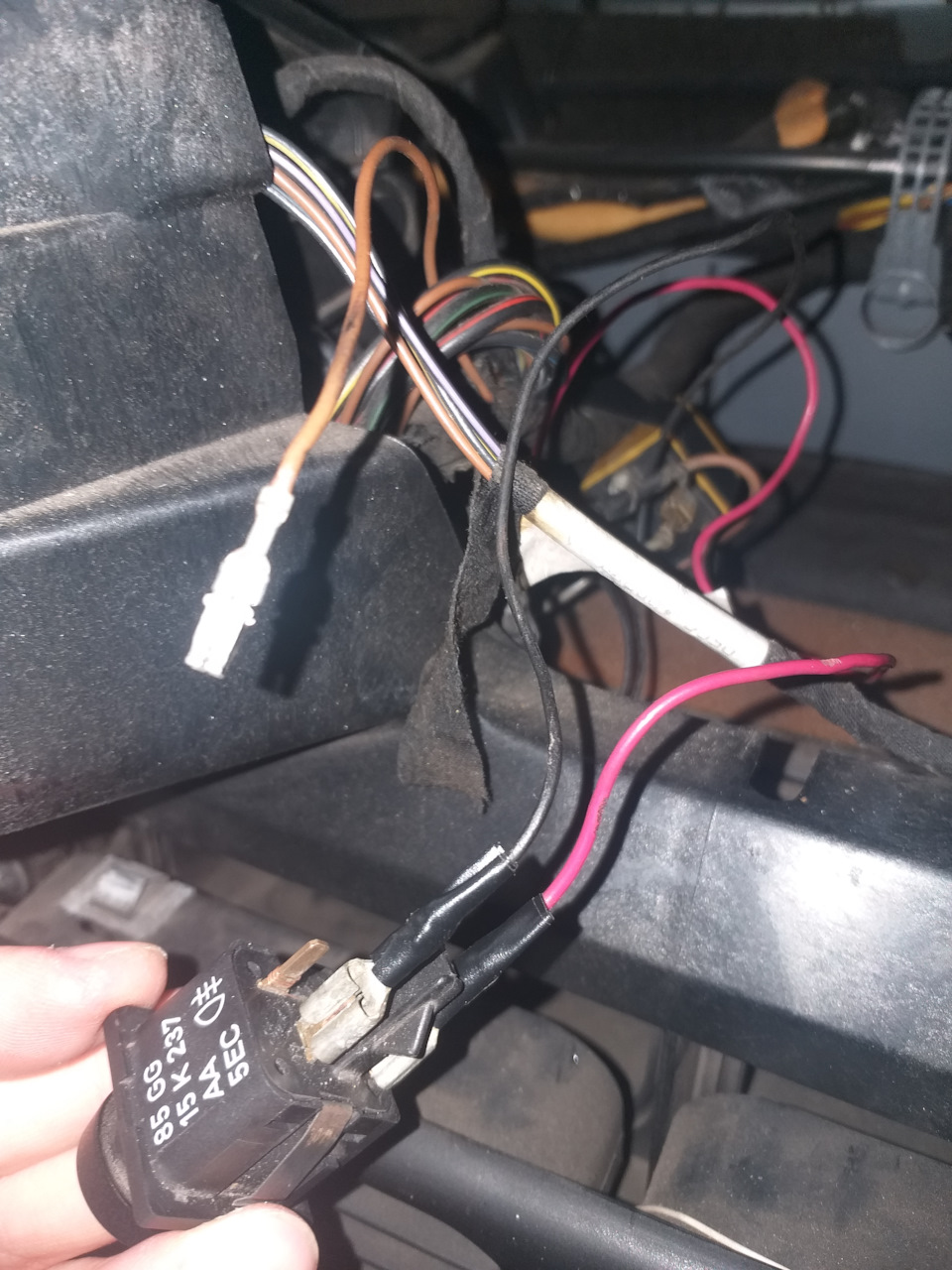

Ну піт цієї фото зліва направо і внизКеруючий плюс з кнопкиСірий плюс з коси (№1)Коричневий мінус, який йде в косу (№2)У самому низу ще один мінус, який взятий з лампочки для пластикової накладки.Разом 2+ та 2-.
Нічого не розумію ... Коричневий (2) з яким дротом скручений?
Чорний силовий скручений із сірим, коричневий скручений із чорним із синьою смугою, що йде в косу
Ну все правильно. Це два силові +. Потім керуючий + і -. Мінус то один. А де другий?

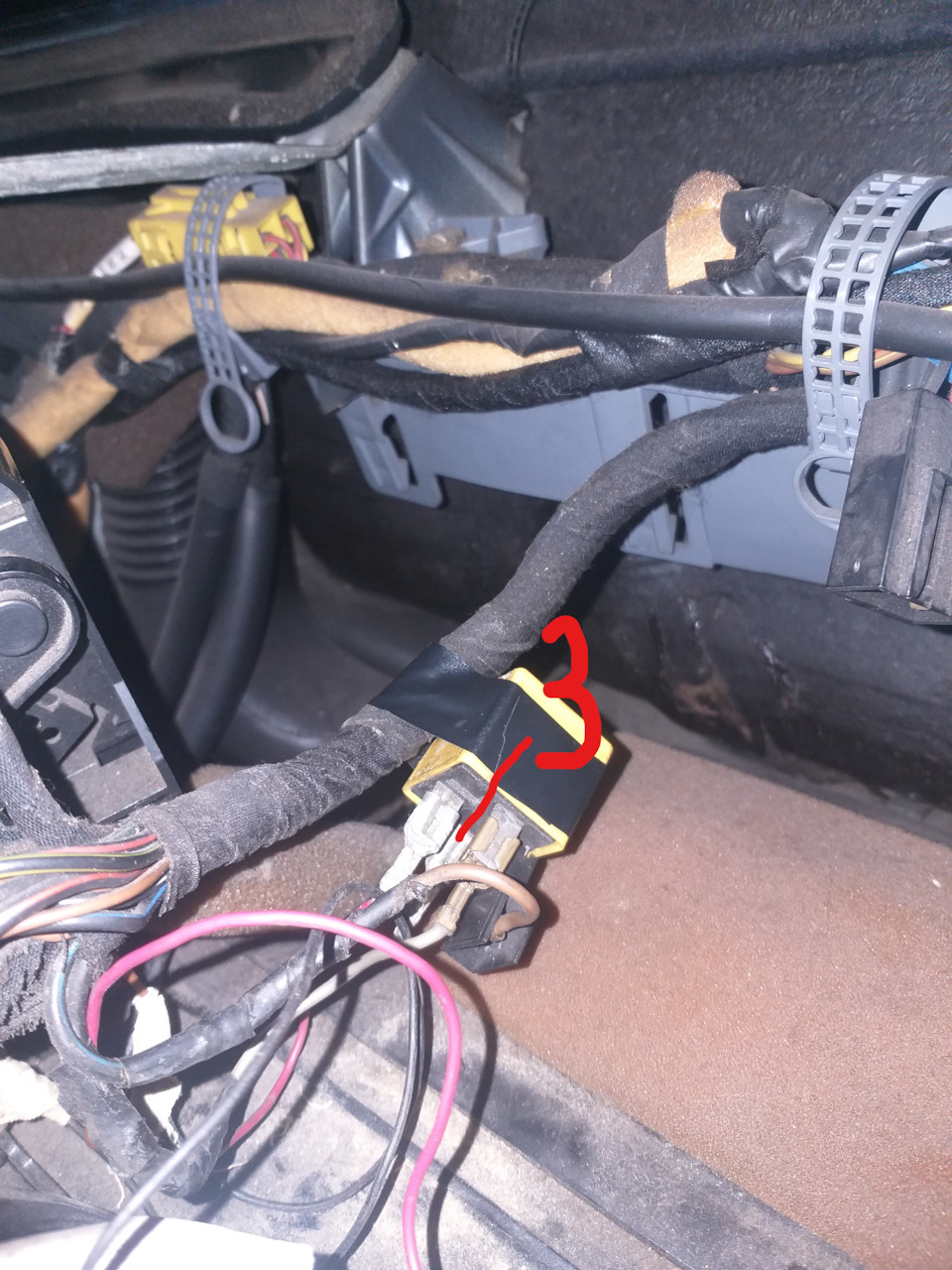

Ви маєте рацію. Там має бути 3 плюси. Чорний провід (#3) скручений з мінусовим проводом тієї чорної лампочки. Оскільки вона перегоріла, то і 12В на ньому не було. Крч тепер я взяв плюс з іншого місця, але тепер нема 12В на сірому силовому (а вчора я ...
