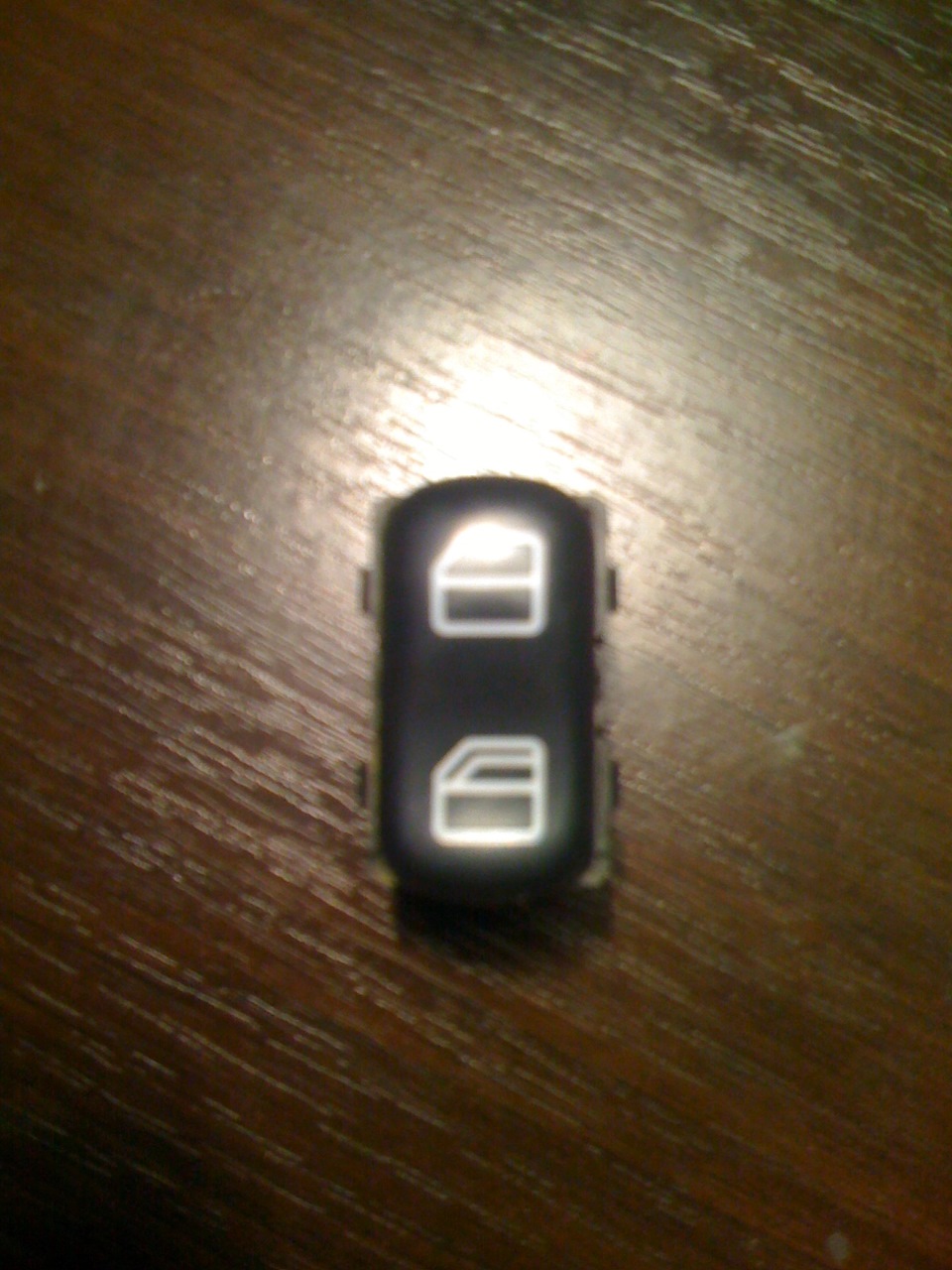

Добрий всім вечір. Запис тимчасовий… Допоможіть розібратися зкнопкою склопідйомника. Все працює нормально, але я так підозрюювона повинна підсвічуватись. Реле.Фотки додаю (соррі заякість).Підкажіть у них є підсвічування і якщо та то якреалізувати?

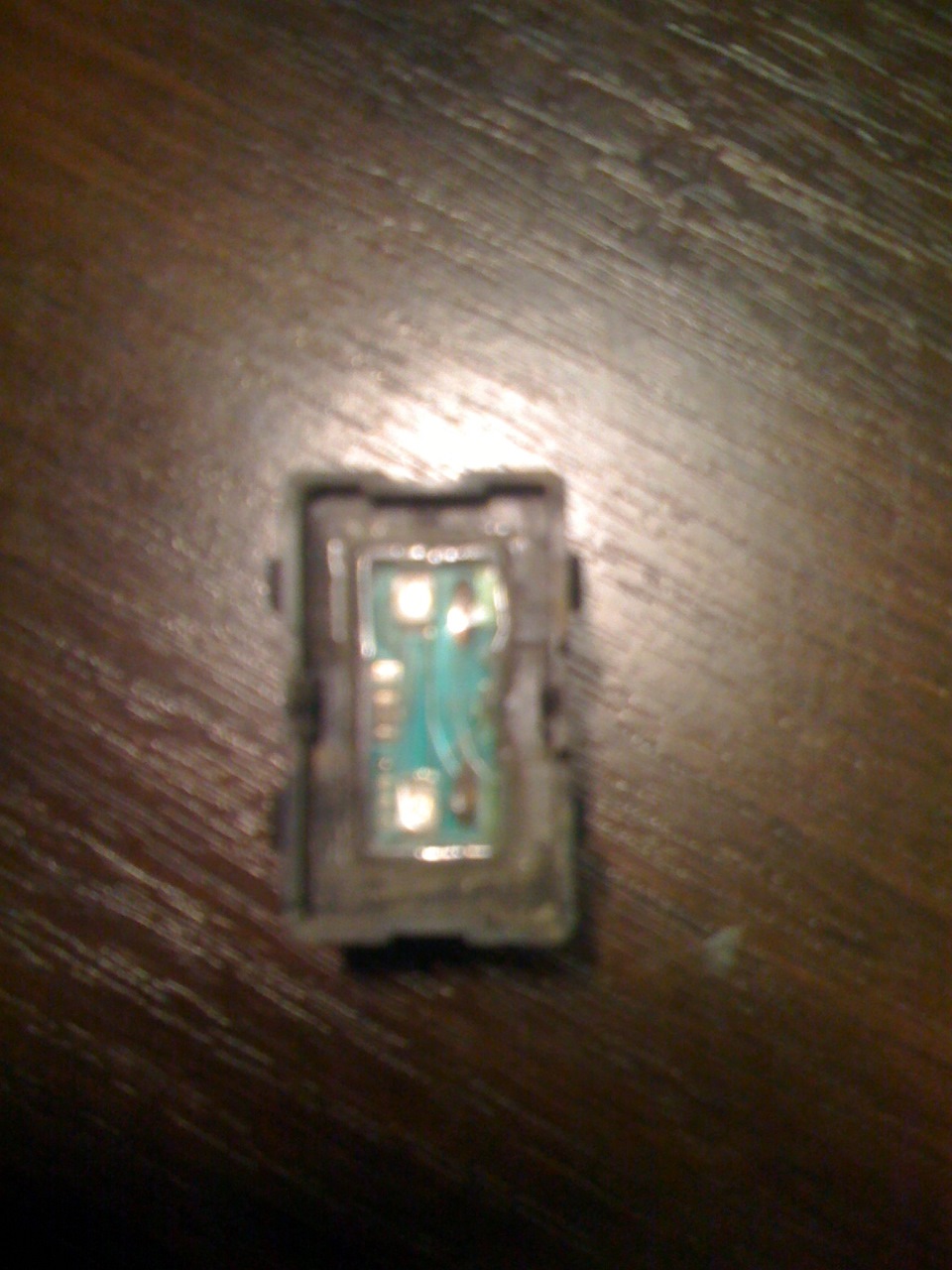

У мене не світилися, а потім я розібрав і обновив діод, після чого помітив, що переплутані контакти, причому на обох кнопках, брав усе комплектом - нові!
якщо при продзвонюванні не натискаючи кнопку телефонують 1с 2 і 4 з 5 контактом значить для підсвічування треба на середній подавати плюс а на 1 і 5 мінус ... якщо не телефонують то навпаки, на середній мінус, а на 1 або 5 плюс ...
Коментарі9
У мене ці кнопки не світиться світиться тільки одне підсвічування в салоні допоможіть що може бутиЗарані дякую
У мене не світилися, а потім я розібрав і обновив діод, після чого помітив, що переплутані контакти, причому на обох кнопках, брав усе комплектом - нові!
4 це 3…3 це 1…1 це 2…2 це 4…5 це 5…
якщо при продзвонюванні не натискаючи кнопку телефонують 1с 2 і 4 з 5 контактом значить для підсвічування треба на середній подавати плюс а на 1 і 5 мінус ... якщо не телефонують то навпаки, на середній мінус, а на 1 або 5 плюс ...

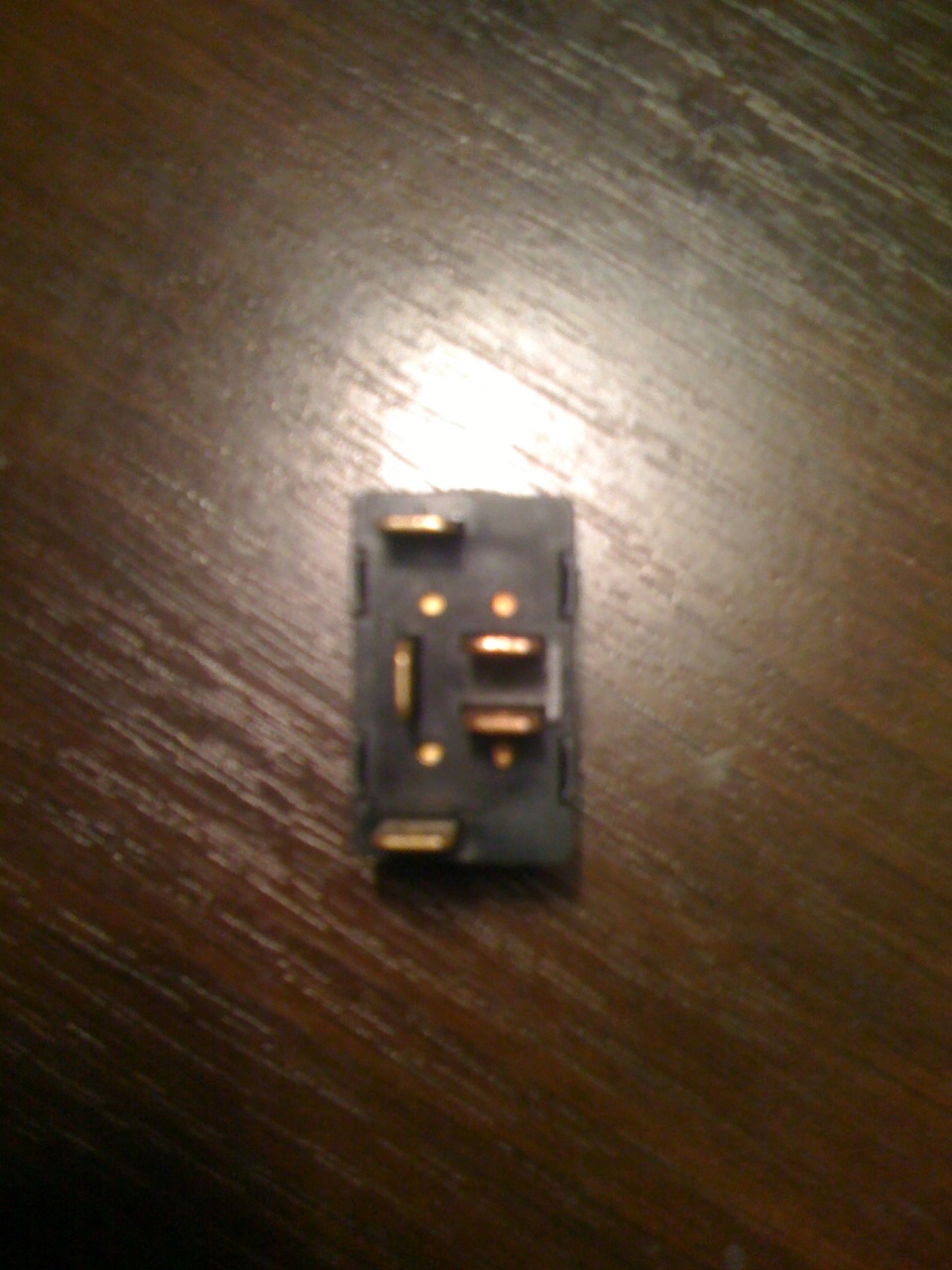

нумерація ось така на кнопці
ложи кнопку на бік і ось тобі зліва направо ... або з права на ліво ... пофіг, суть одна і таже, права і ліва сторона рівнозначні, тобі однакові ...
у нас два варіанти кнопок, обидва з підсвічуванням. у першому варіанті плюс підсвічування на передній контакт, а мінус на середній.
зараз перефоткаю
бери мутьтиметр і продзвонюй контакти ...
