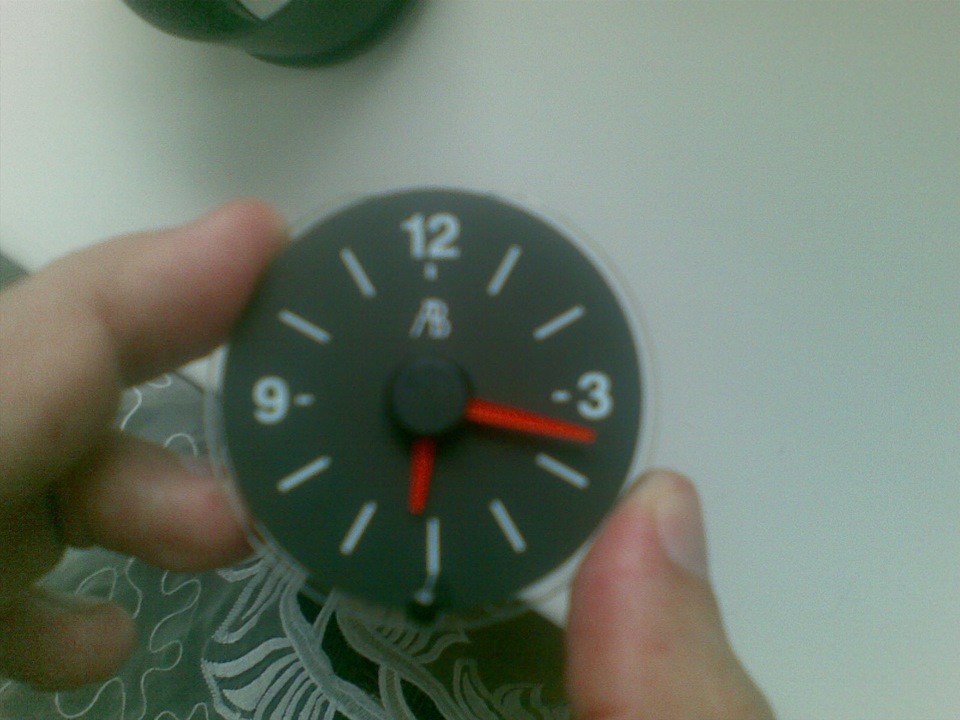

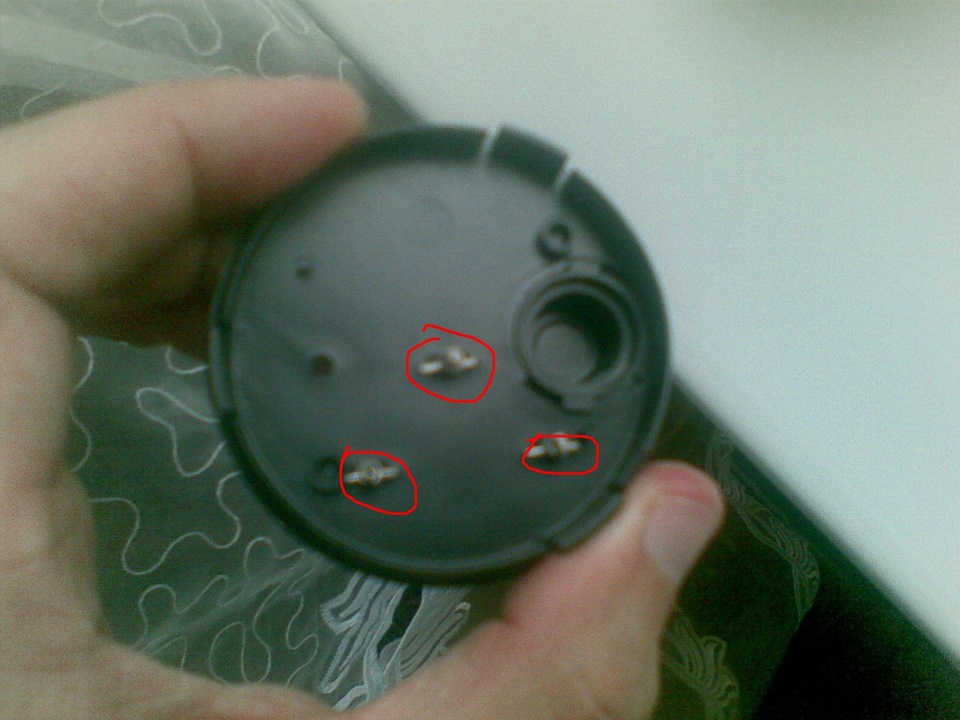

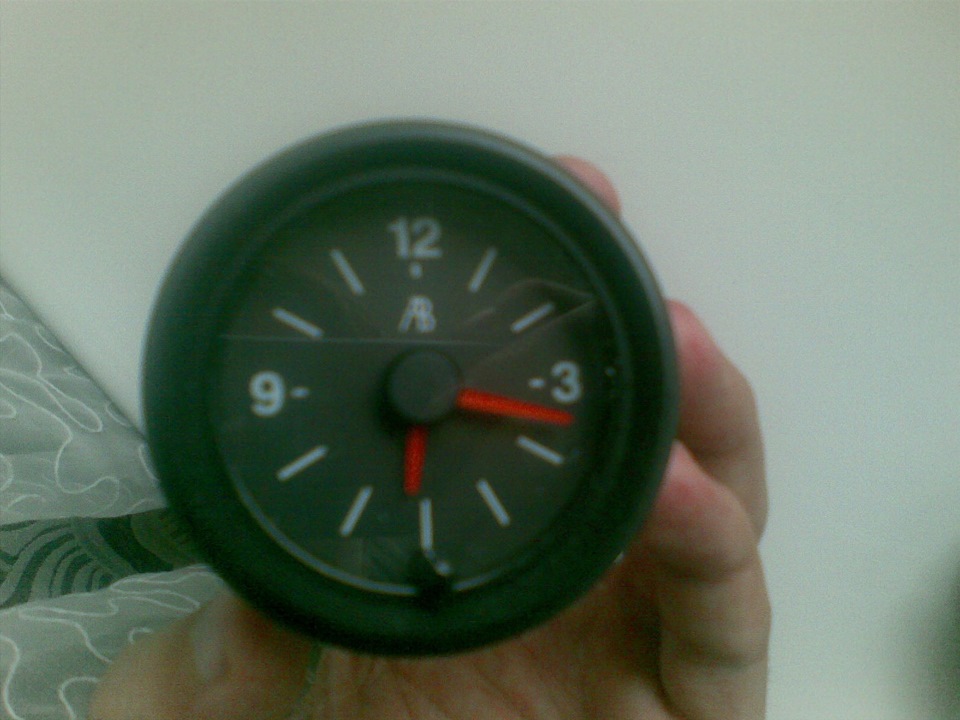

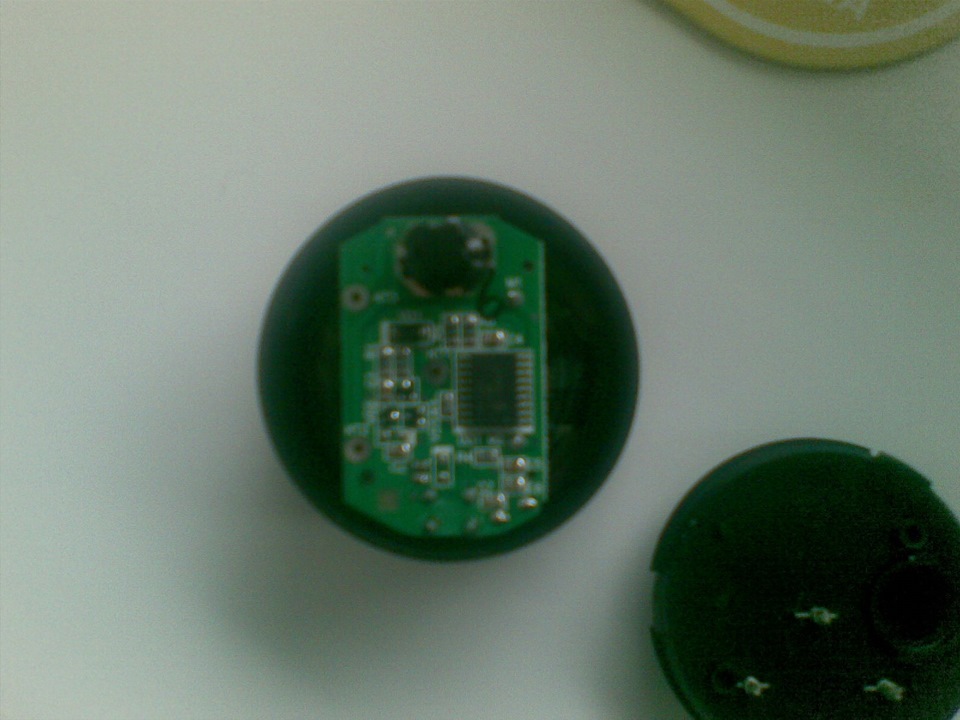

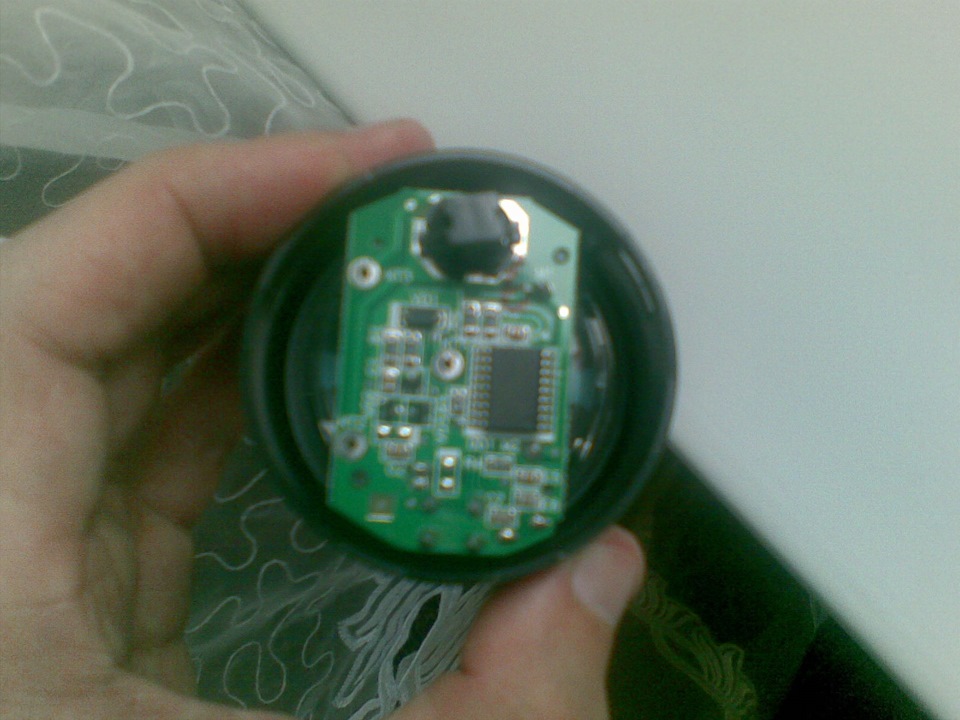

Загалом доламав я свій рідний годинник який був у мене з самоїпокупки машини. Пережили вони разів 100 розтин і 3 різні шкали.Підсвічував їх спочатку просто діодними лампочками (під яківисвердлював дірки в корпусі), а далі були діодні стрічки. Післяостаточної кончини годин я поїздив з ними ще місяців 2 і стільки жбез них (з діркою в торпеді). Машині думав взяти з розбираннягодинник старого зразка, але одного разу побачив годинник з ваз2107 вже з розрахованої під підсвічування циферблату і стрілок.світлодіодну стрічку, оскільки потужності штатної лампочки помітноне вистачало не тільки на підсвічування стрілок, але і на самциферблат. Під час розбору корпусу годинника головне не втратити 3маленькі пружинки які знаходяться на штирках клем. За якість нелайте, під рукою був тільки телефон. Простягнув через заглушку длялампочки, попередньо зробивши в ній дірку. З підключенням годинтруднощів не виникало:+12 відповідно на постійний плюс
30 це на плюсовий провід (відповідає за включенняпідсвічування)
31 загальний мінус
Саму стрічку підключав на клем 30 і 31 відповідно (зелений на 30, чорний на 31) є ще циферблат який я малював і виготовив ще раніше, малював його під загальний вигляд приладів, що скажете варто мінятизаводський циферблат?
>
