Реле на дзвін сигналізації Convoy MP-70

І знову всім привіт! =)
У минулому записі (сигналізація Convoy MP-70) було два питання:
1. Тихо працювала сирена на нововстановленій сигналізації; 2.Сигналка спрацьовувала не при першому натисканні на кнопки брелока; За другим пунктом мені дуже допоміг slayer27 За йогопорадою, я переставив антенний блок і, вуаля, з першого разу можнавідчинити або зачинити двері.Вельми вдячний, Андрію! , дивився йоговідео на YouTube.Особисто для мене, його відео стали вирішальнимипри виборі сигналізації.Чесно, дивився відео на його каналі YouTubeі не знав, що ця людина підписана на мою Geely =)) Так що це нереклама =)) реально крут =)) А ось за першим пунктом, менідопомогли поради pokrushka, chatyn > — Дякую за поради =) Схемупідключення сирени через реле знайшов у товаришаbercout./p>

Отже, для слаботочних сигналізацій, для посилення звуку сиренипотрібно (або можна) використовувати 4-х контактне реле.

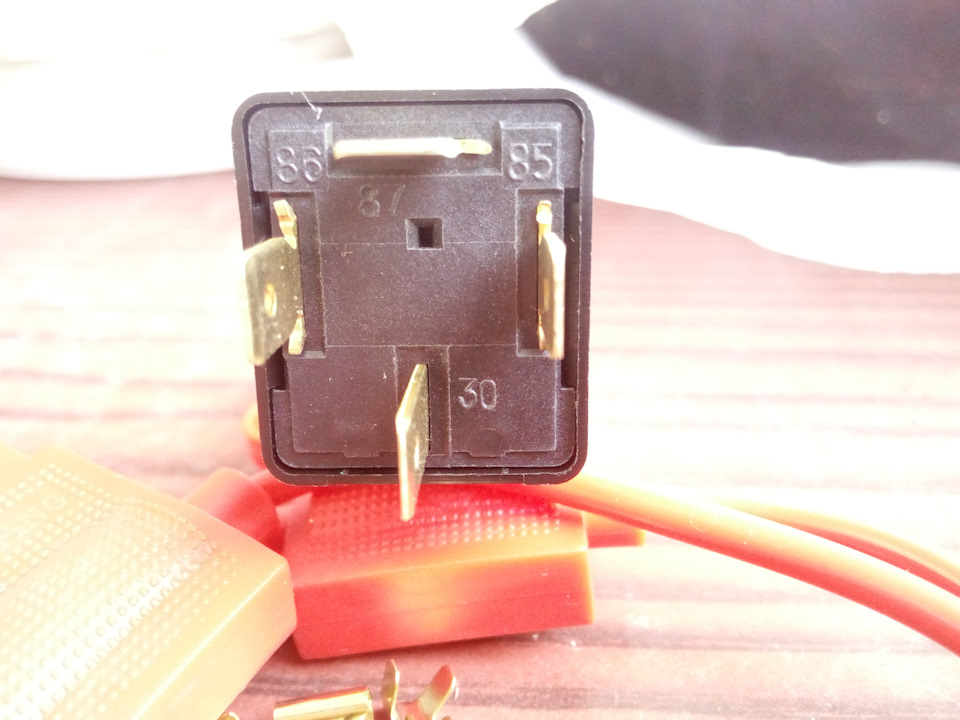

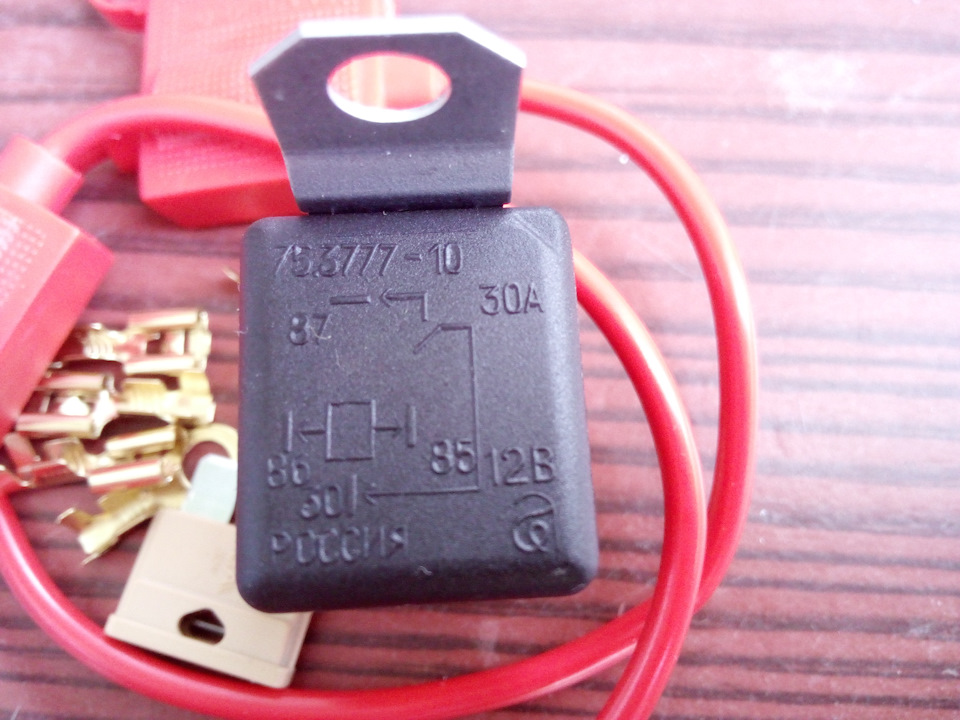

Реле 4-х контактне<
Схема підключення нижче:

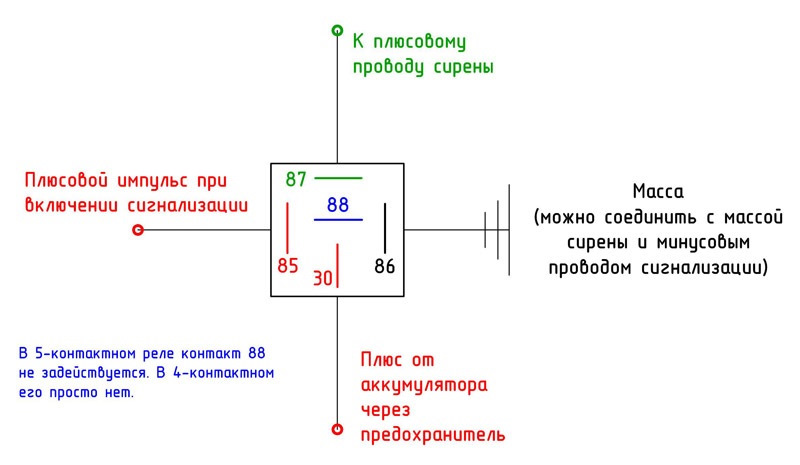

Схема товариша

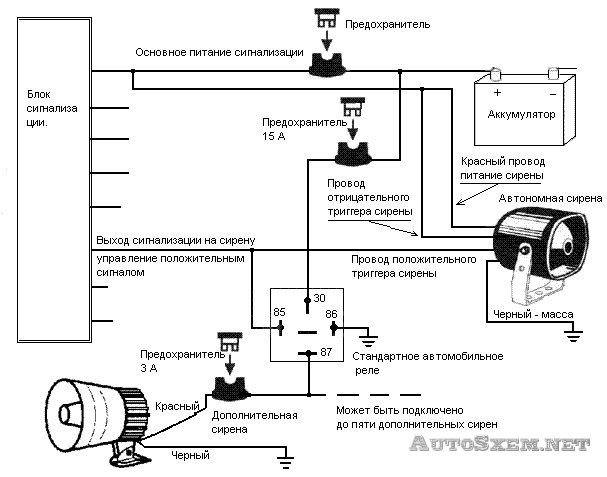

Схема з інету
Мені знадобилися 4 клем на реле, 2 клем на масу (одна на АКБ, другана масу реле), блок запобіжника (2 шт.), запобіжники 5А (врезультаті, не використовується) та 15А (на АКБ), термоусадка, сірники та викрутка =))

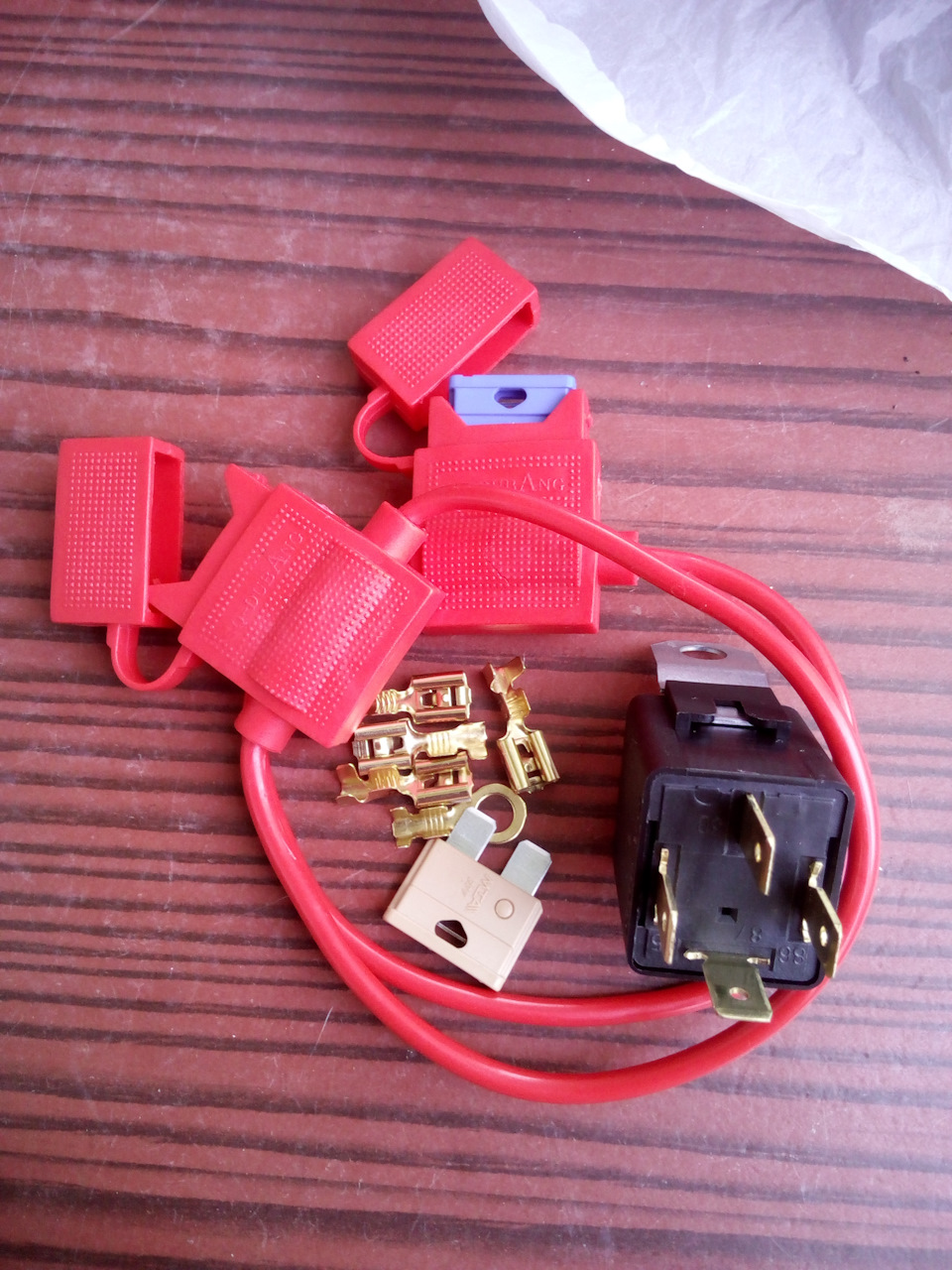

Всі у зборі
Всі у зборі
Блок запобіжника (бл. Не можу згадати, як правильно вінназивається, ахахах) і запобіжник 15А
Т.К. Я не електрик, ох як я намагався все зробити акуратно ікрасиво =))
Підсумок (мені подобається):
Готово
Реле біля сирени розмістив
Реле, блок запобіжника, сирена
Відео знімав ДО і ПІСЛЯ, але подружжя на відео не суттєво різницявидно)) Але в реалі, різницю не передати)) Я задоволений як слон, ахах =))< br/>
Всім ДЯКУЮ за поради, допомогу =))
Рівних доріг і приємних зустрічей =))
