Привіт!
Нарешті дістався до написання посту з приводу підсвічування картдверей.
Підсвічування робилося паралельно ШВІ передніх дверей —https://megadriver.org/p859397-ia-iogo-zasvila-z-togo-shho-bulo-abo-55-sarovii-pirig.
Довго експериментував і кілька разів переробляв.Це остаточнийваріант… принаймні, поки; ))
Крім підсвічування кишень, зробив також підсвічування і габаритвідчинення дверей —https://megadriver.org/p859395-gabarit-dverei-i-vviclive-pidsvicuvannia, але про це в наступному пості.
Використовувалися 5мм світлодіоди< /b> білого і синьогосвітіння.Ну і монтажні корпуси для них.

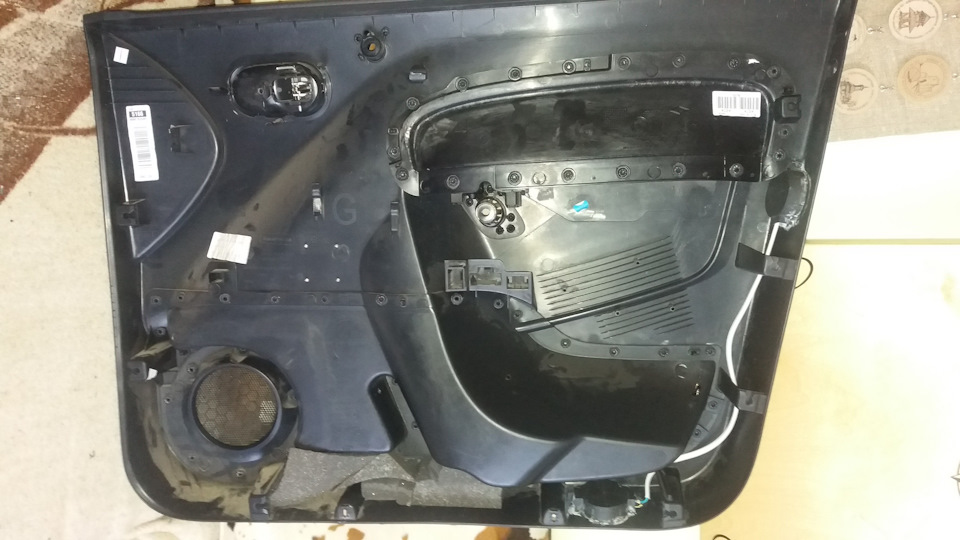

Знята карта.
>

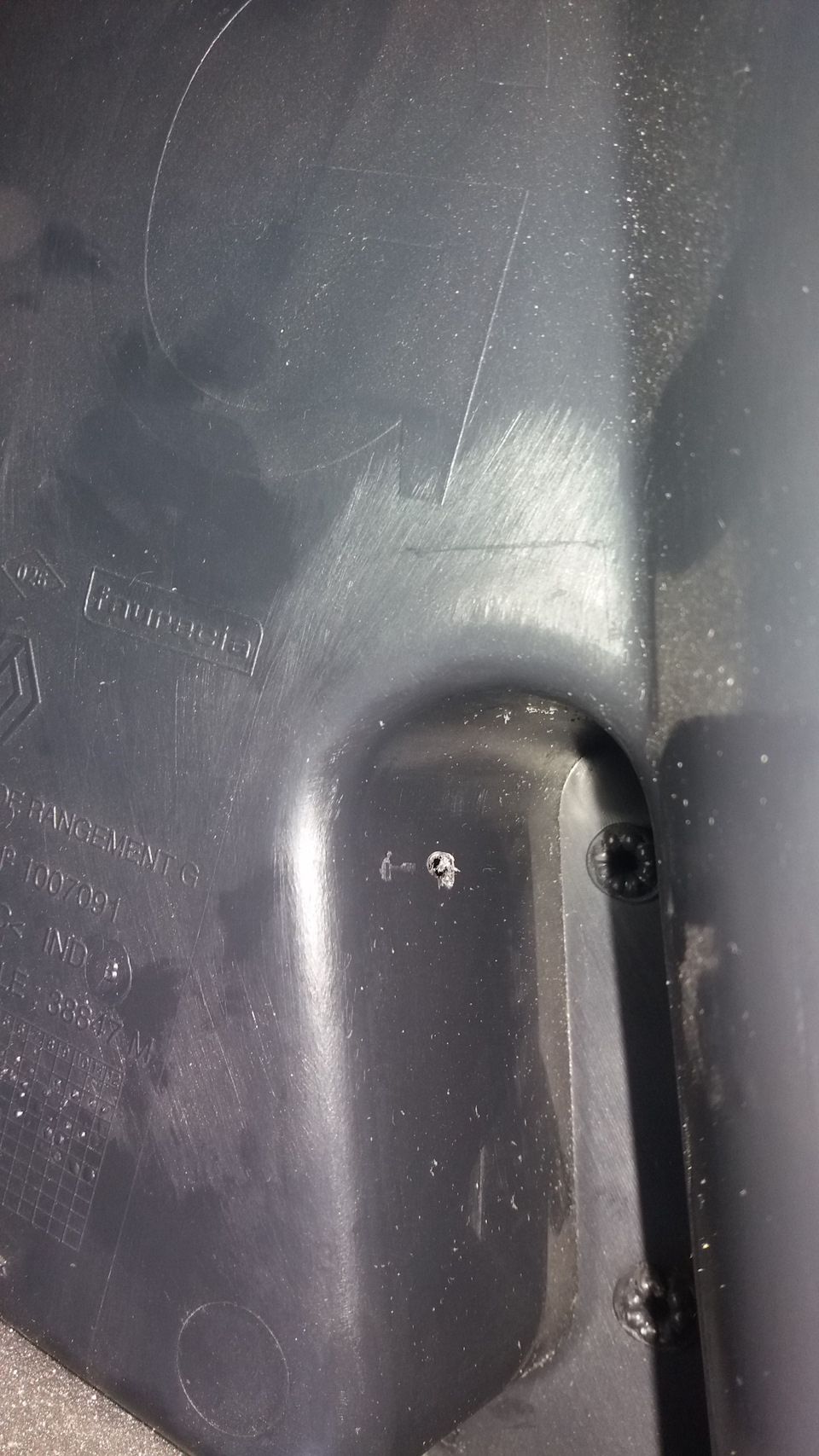

Свердлив дірки "вручну", бо інакше хрін не долізеш))

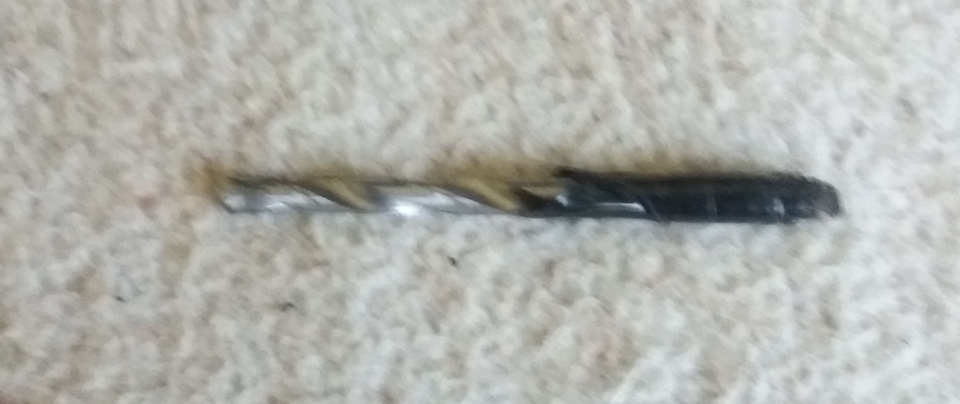

Ось таким інструментом — свердло обмотане ізолентою… Всеодно пальці порізав…

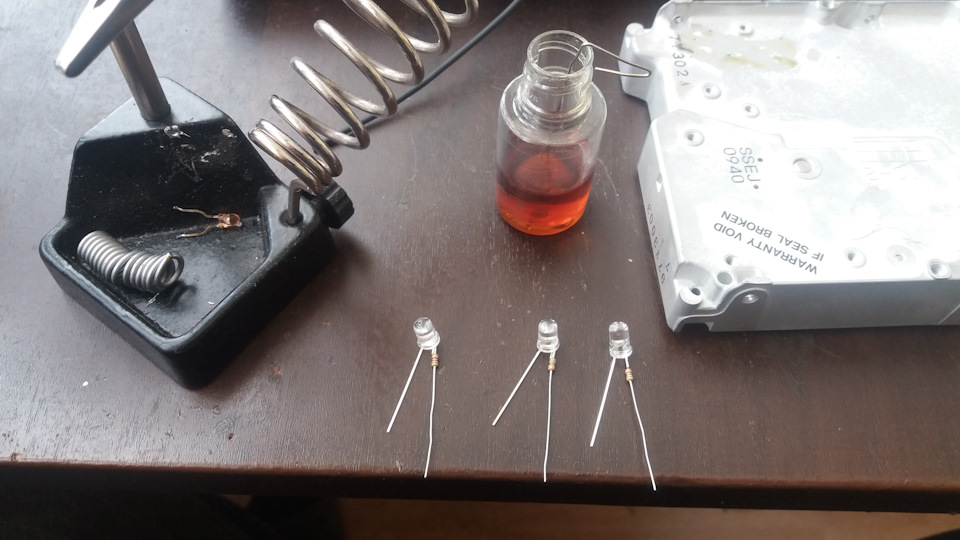

Номінал токообмежувальних резисторів можна розрахувати тут —cxem.net/calc/ledcalc.php
Виходить ось таке павутиння)))
Вимотав усі > матерчатою стрічкою, закріпив хомутами…
Роз'єм від…
… "жорсткого" диска)))
Підключено до ланцюга:
LPG — "+",
MAS — "-"

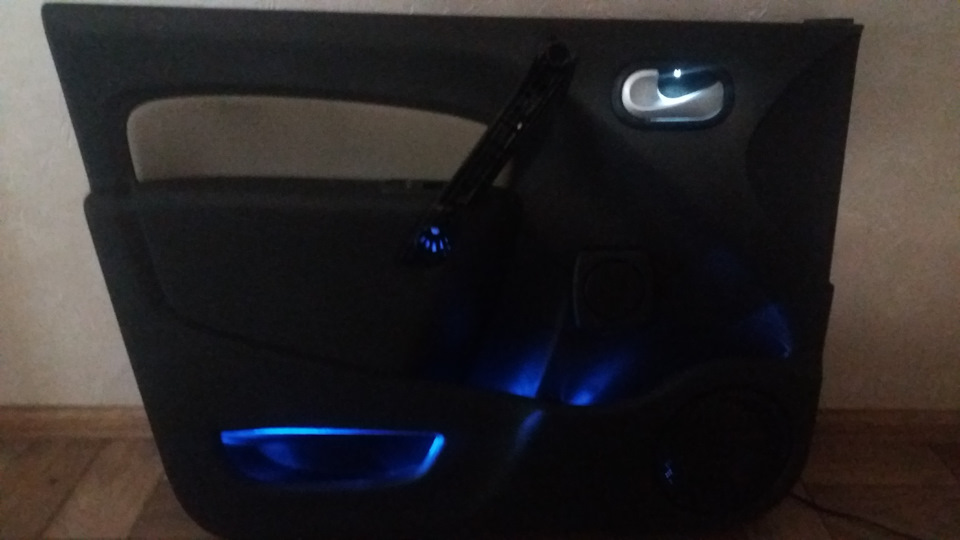

Результат, як завжди, насправді виглядає набагатокрасивіше…
Наступного разу — ввічливе підсвічування та габарит відчиненнядверей —https://megadriver.org/p859395-gabarit-dverei-i-vviclive-pidsvicuvannia.<
Всім добра і миру! ▶Робимо LED-люстру в салон.
▶Підсвічування в підлокітнику з кінцевиком на герконі.
▶Пересвіт рамки прикурювача.
▶Габарит дверей та ввічливе підсвічування.
▶Пересвіт дисплея магнітоли.
▶Пересвіт магнітоли.
▶Пересвіт блоку клімат-контролю.
▶Пересвіт приладової панелі.
▶Заміна лампи розжарювання на LED в кнопці круїз-контролю.
▶Пересвіт блоку електрокоректора фар.
▶Фотозвіт про пересвіт салону.
< /b>
Коментарі20
Молодця!
Дякую))
де взяти монтажний корпус світлодіода і що припаювали на ніжку світлодіода?
На ніжці струмообмежуючий резистор. Монтажний корпус купував на радіобазарі.
на скільки резистор?
Залишилося на антену світлодіод впиндюрити ... щоб літаки не куряли)
Дійдуть руки і до антени.)))
Круть))))
Пасібі!)))
!) Ось невгамовний людище!) Поважаю!) Чекаю габарит відчинення дверей!)
)))Рух це життя ..., а ще - за поганою головою і ногам немає спокою)))
для себе відзначив підсвічування ручки відкривання та габарит!) Взимку саме час робити такі фенечки!)
так все прикольно, тільки чого не помаранчевим або білим, а то 3 кольори виходить =))) консоль оранж, ручка біла, двері сині? або це так задумано?)
Активно позбавляюся помаранчевого))) Залишилося фактично тільки панель приладів і кнопки зліва внизу. Задумка - підсвічування просторів - синя, кнопок управління біла.
теж думаю на білий перейти=)
А це - тизер посту))
ось єдине що мені не вдачу, це синій тут =))))
Підсвічування біле. Можна поморочиться з поляризаційною плівкою. Але для мене гуд.))
... і ще...
Нормалек замутив)в заліку)))
