Тож продовжу, оскільки робилося все разом, перша частинатут: Підсвічування дверних карт.
При організації габариту дверей та ввічливогопідсвічування, хотілося щоб і то і інше працювало і привитягнутому ключі запалення, тобто приїхав, заглушився, витяг ключ, відчинив двері — габарит і ввічливе підсвічування ввімкнулося, зачинило двері — згасло. В описі — "+" АККУМ.БАТАРЕЇ Ч/ЗЗАПЕРЕЖНИК, ЛАНЦЮК ЗАТРИМКИ СПРАБОТУВАННЯ ОСВІЩ.САЛОНУ".
Була також, надія на кінцевик в замку дверей, але післятестів, та й за схемами, він замикається на масу після закриттядверей. При відчинених дверях він розімкнуто. Мені ж треба булонавпаки. Одним з варіантів було вкоротити реле, яке інвертувало бсигнал ланцюга кінцевика дверей, але в такому положенні вінзнаходився б постійно під напругою, що не є гуд!
Згадав досвід з підсвічування в підлокітнику (https://megadriver.org/p859400-pidsvicuvannia-v-pidlokitniku-z-kincevikom-na-gerkoni).
Вирішив зробити також, з окремим < b> кінцевиком нагерконі.
У схему доданий вимикач — "про всяк випадок")))).

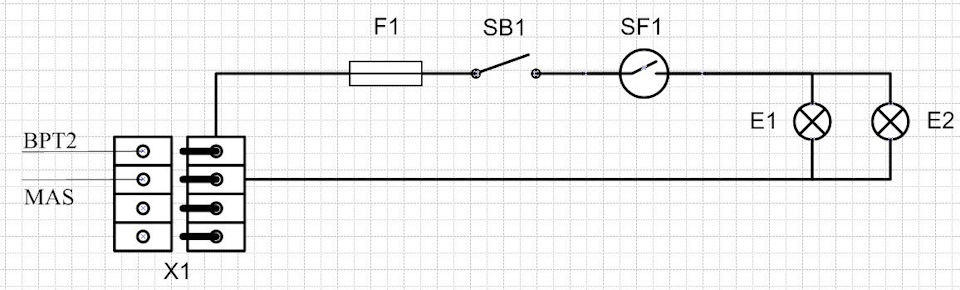

Загальна схема вигладить так:
де:

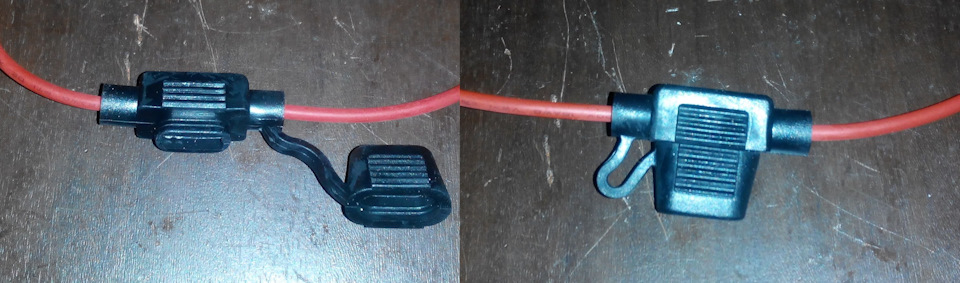

F1 — запобіжник (поставив на 5А)
SB1 — вимикач
SF1 — кінцевик на герконі
> E1 — лампа габариту дверей
E2 — лампа ввічливого підсвічування (або навпаки)))
X1< /b> — роз'єм
BPT2 — ланцюг "+" АКУМ.БАТАРЕЇ Ч/З ЗАПЕРЕЖУВАЧ, ЛАНЦЮГ ЗАТРИМКИЗРОБОТУВАННЯ ОСВІЩ.САЛОНУ".
MAS — ланцюг "еЛЕКТРИЧНА "мАСА" ЛІВОГО ПЕРЕДНЬОГОЛОНЖЕРОНА"
За компонентами:
Лампи та плафони — 96247398 від Ланоса.

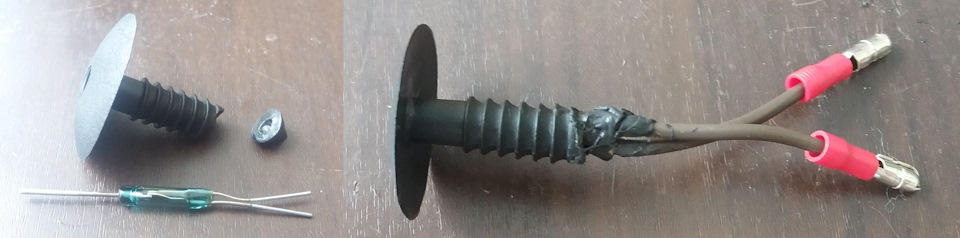

Більш докладно про кінцевик на герконі описував тут —https://megadriver.org/p859400-pidsvicuvannia-v-pidlokitniku-z-kincevikom-na-gerkoni

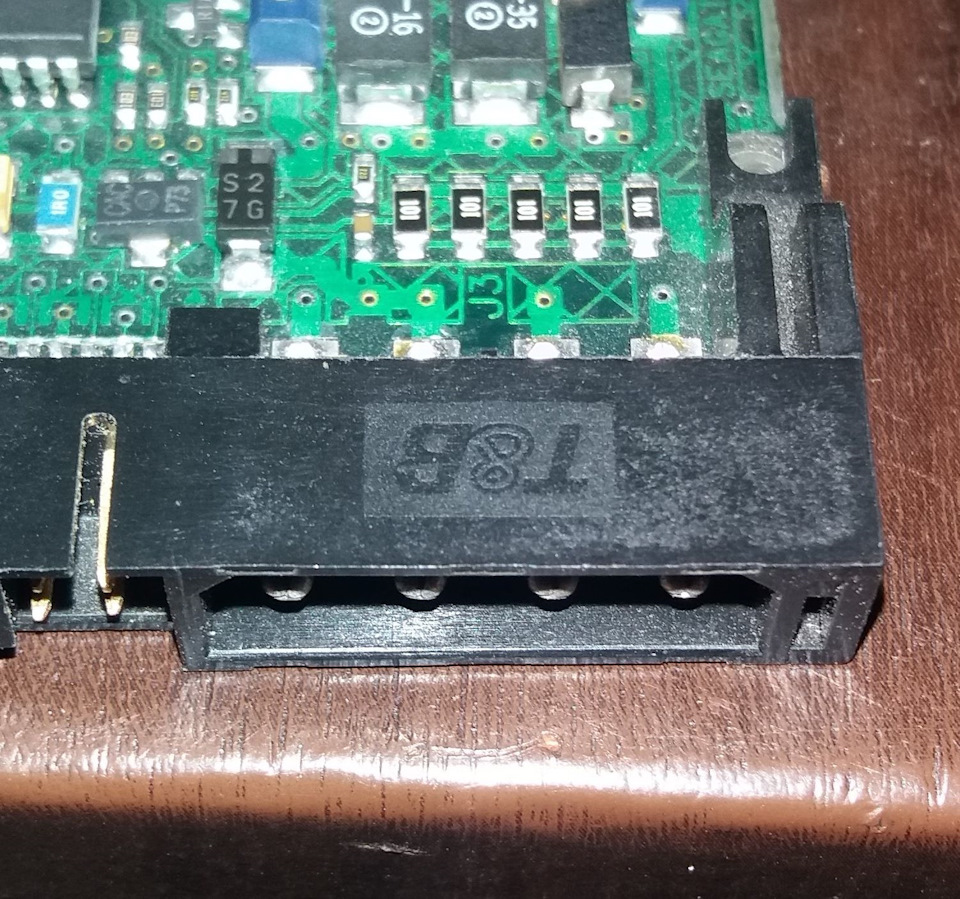

<Роз'єм від старого жорсткого диска.
Зробив шаблон, намітив місце, врізав плафони…
Оскільки, також, проводилася ШВИ передніх дверей — (https://megadriver.org/p859397-ia-iogo-zasvila-z-togo-shho-bulo-abo-55-sarovii-pirig) потрібно було ізолювати плафони від шумоізоляційнихматеріалів.
Підплафонники зробив з підрозетників))) — прямий афоризмвийшов)))
Обрізав у висоті, проклеїв алюмінієвим скотчем. З лівого боку —чорні з правої оранжеві))), які були…
Клеїл
"крокодил"…
У кут кишені карти врізав найдрібніший вимикач — "не знаєшхрін знайдеш"))))
Заздалегідь проміряв пластиліном зазор від кратів дверей добічних накладок торпедо — чи потрібно свердлити дірку під магнітабо зверху на клей.
Дірку під магніт можна не свердлити Поставив кінцевик.
> Тут добре видно розташування на картах дверейплафонів ввічливого підсвічування та габариту дверей.
Обжав клеми, проклав проводку, вимотав матерчатоюізолентою.
А ось з пасажирськими дверима довелося пої… повозитися!
< /
Справа в тому, що в моїй комплектації в правих дверях немає ланцюгаBPT2. Спочатку була ідея причепити це все на LPG (підсвічування привключенні габариту), але здоровий розум переміг на лінощі! І булаповністю розібрана вся нижня частина торпедо зі зніманнямящика рукавички…
підключено до дисплея магнітоли, і простягнуто по джгуту в правідвері…
>При протягуванні у двері — залишайте петлі!

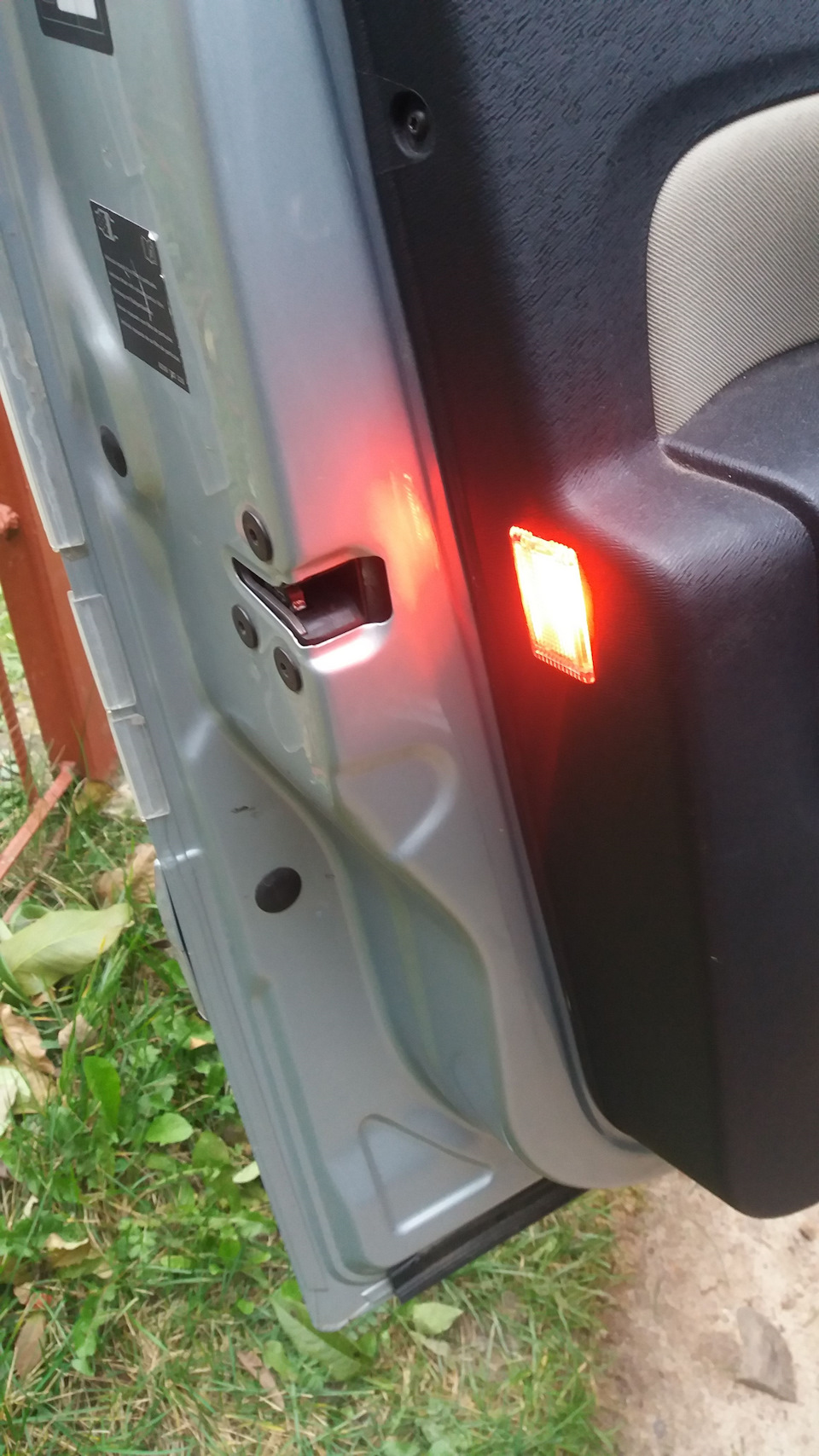

Ну і результат, правда ще з рідними білими лампамирозжарювання зараз уже поміняв на LED, що приїхали з алі, див 1-юфото. >
Усім добра і світу!
Ще на тему:
▶Робимо LED-люстру в салон.
▶Підсвічування в підлокітнику з кінцевиком на герконі.
▶Пересвіт рамки прикурювача.
▶Підсвічування дверних карт.
▶Пересвіт дисплея магнітоли.
▶Пересвіт магнітоли.
▶Пересвіт блоку клімат-контролю.
▶Пересвіт приладової панелі.
▶Заміна лампи розжарювання на LED в кнопці круїз-контролю.
▶Пересвіт блоку електрокоректора фар.
▶Фотозвіт про пересвіт салону.
