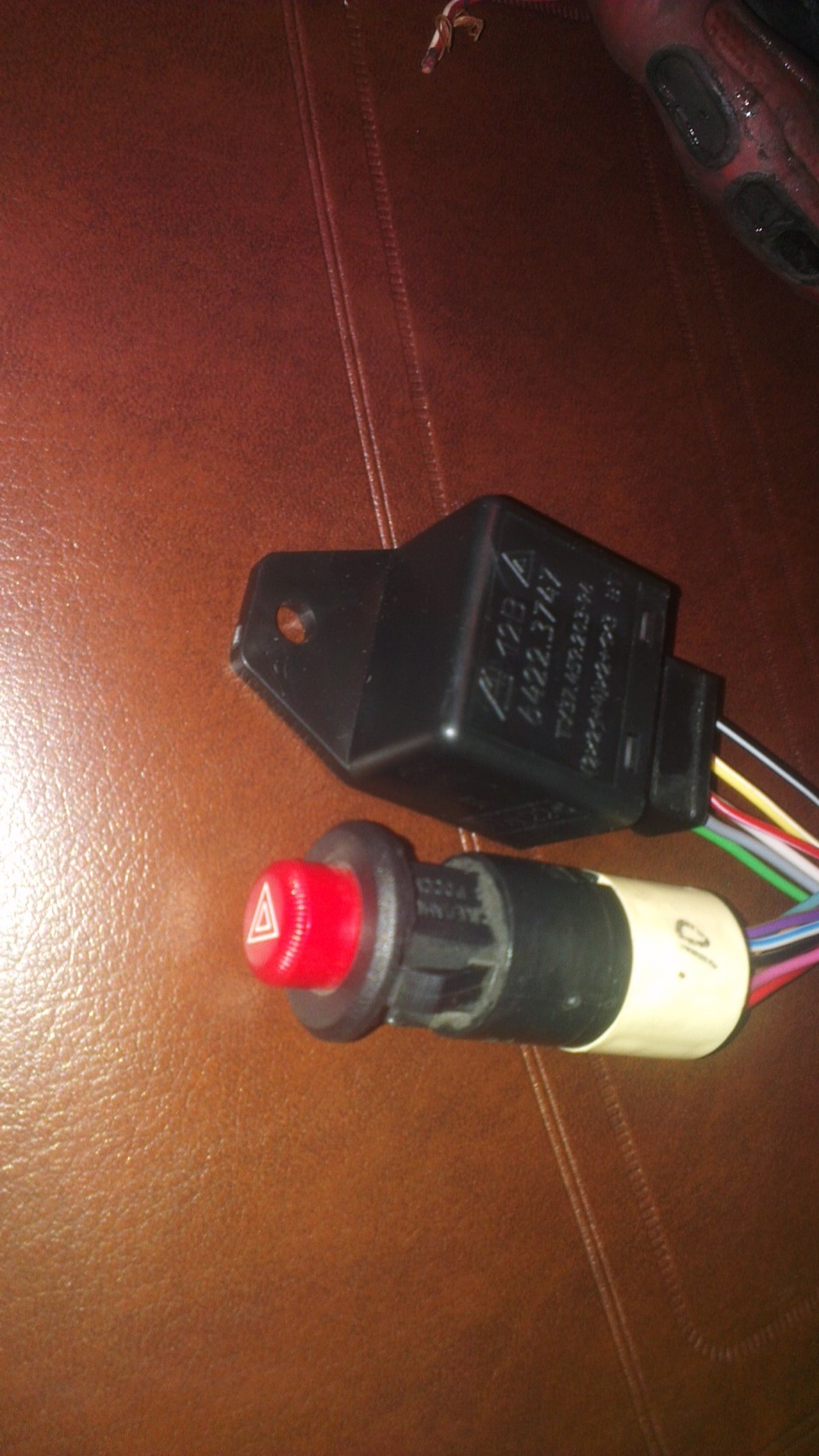

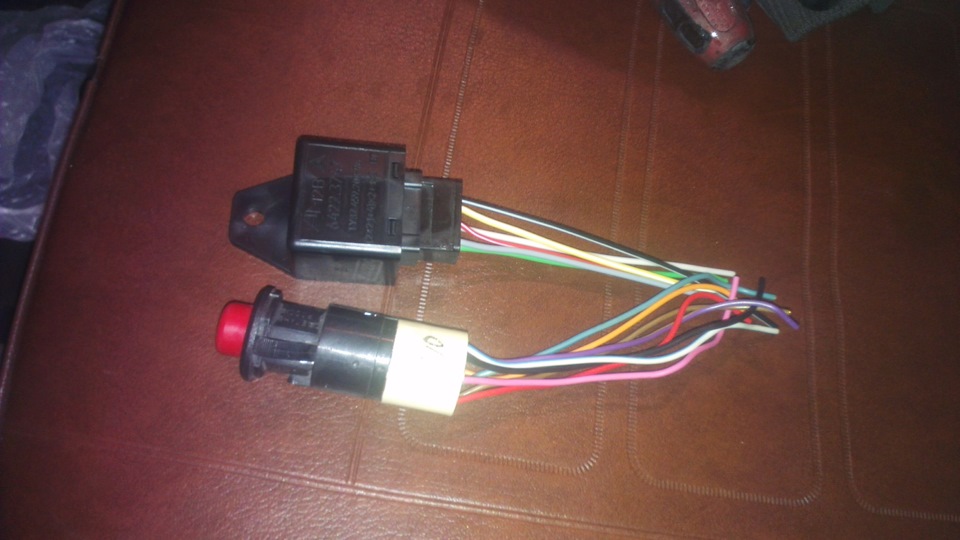

Виріши поставити аварійку оскільки в наш час вона потрібна, та й було готове місце під неї)

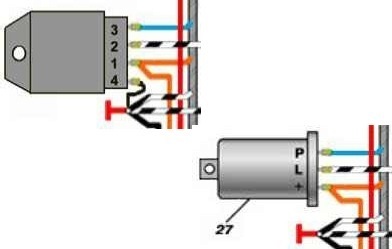

Знайшов на драйві схему і по ній все підключив. На старому реле підключається до контакту "L" - він може бути і фіолетовим і чорним і різним) Далі підключаємо на контакти нового реле:1 контакт - залишаємо порожнім, надалі з'єднаємо його з кнопкою аварійки
2 контакт - сюди ми підключаємо провід, що йшов від контакту "L", а також на цей контакт піде ще один провід (виходить здвоєний провід)
3 контакт - чіпляємо блакитний провід, який йшов на старе реле

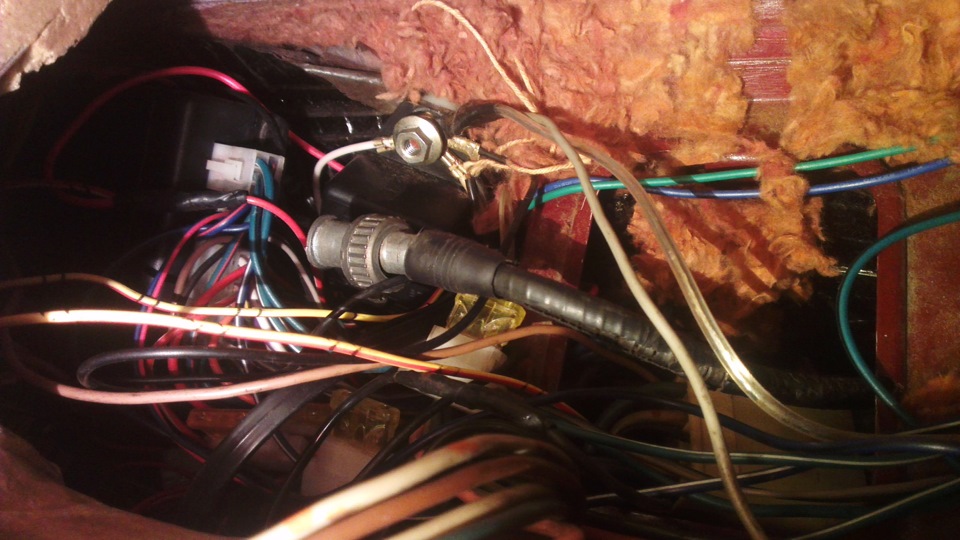

4 контакт - робимо коротенький провід з круглим кінцем для того, щоб зачепити його на штир кріплення самого реле під гайку, це і є Маса, яка в старому реле виконувалася за допомогою цілого корпусу.
Далі йдемо до кнопки.
1) До блакитного дроту колодки підрульового перемикача поворотів
2) Контакт кнопки 2 - Здвоєний помаранчевий провід, який раніше підключався до реле. Провід попередньо потрібно подовжити за допомогою клеми-тата.
4) Контакт кнопки 3 - До блакитного з чорним дротом на колодці підрульового перемикача поворотів.
5) Контакт кнопки 4 - До контакту 1 на реле! 6) Контакти 5 і 6 на кнопці відсутні! підключений.

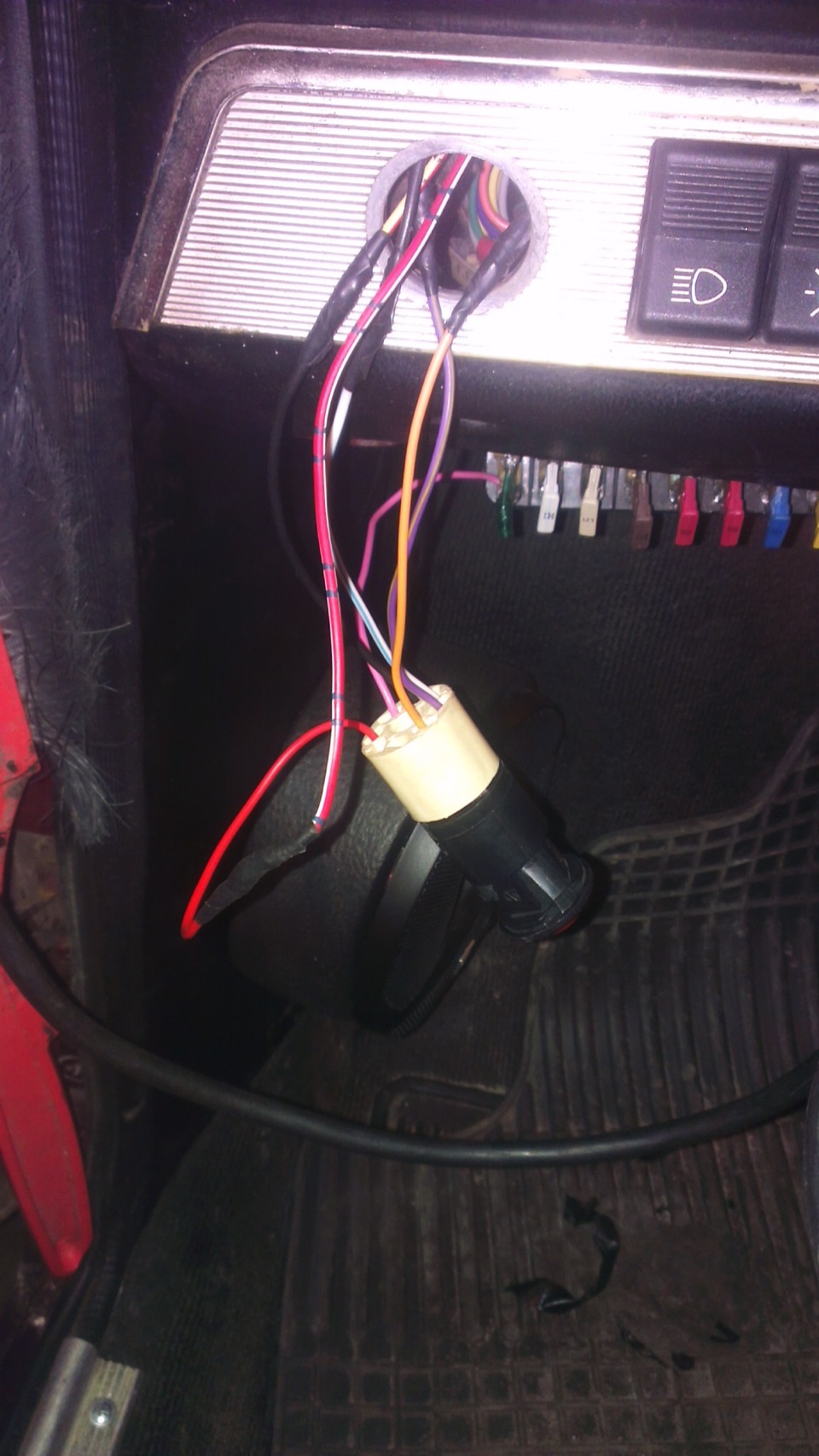

8) Контакт кнопки 8 - постійний "плюс", взяти можна де завгодно, але прикурювач для цього не підійде, так що шукаємо або на "розетці", або на блоці запобіжників. (крайні ліві дроти є під постійним плюсом). Я підключився на нижній (якщо зняти блок, то в 1 ряду ви побачите 3 дроти зі зворотного боку). . Підключатися раджу не до самої до неї, а до її частини у відповідь. Якщо ж ви досі використовуєте рідну кнопку двірників, то раджу спочатку встановити підрульові від ВАЗ 2105 разом з електричним двигуном омивача скла.
З мінусів.
Після заміни рилі при включенні поворотів стала смикатися стрілка бака(((
)










Коментарі(10)
VaZzeRбув 2 роки тому
Їжджу на Jeep Renegade Trailhawk "Бурый" і ще 1 машина
Кропивницький, Кіровоградська область
Проблема посмикування стрілки бака не в реле. Постав старе - буде те саме. У мене така ж біда. Просто напруга, під час включення повороту падає - повторювачі загоряються, лампа в задньому ліхтарі, підфарник яскравіше починає світити, ось стрілка і скаче.
Soloma92авторбув 2 роки тому
На старому релі не скакало.
VaZzeR
Хм. Точно? ПО ідеї мало скакати.
SAKTASбув 8 місяців тому
Алекс Сакташ
Їжджу на Лада 2102 Батина і ще 1 машина
Київ, Київська область
А що? З рідними підрульовими це не котить?
Soloma92авторбув 2 роки тому
Катит. але так само краще))
SAKTAS
Швидше зручніше) Ось я зараз у роздумах або залишити шоховські підрульові, або повернути все в зад, але зі збереженням електроомивайки (дуже зручна штука).
