Було куплено:
1. Активатор сигналки (соленоїд)
2. Кнопка відкриття багажника 2110
3 Реле 4х контактне 90.3747.10
4. Тримач прапорцевого запобіжника + запобіжник 10А
5. Клеми "мама" (6шт)
6. Провід був ( пішло метрів 7-8 десь)

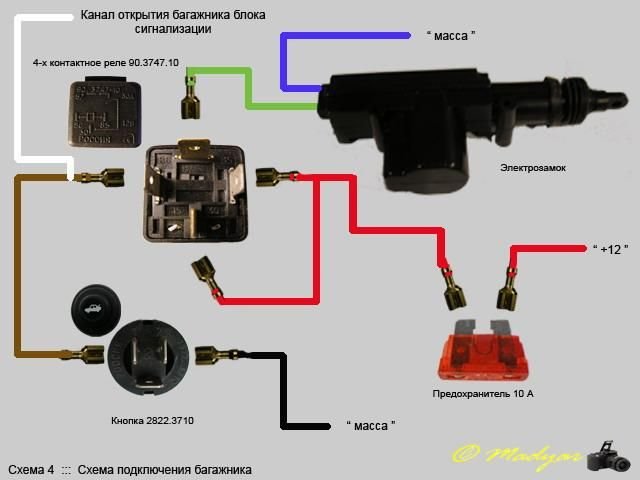

Схема виглядає так (малював не я, але у мене так само):Запчасти нафото:28223710

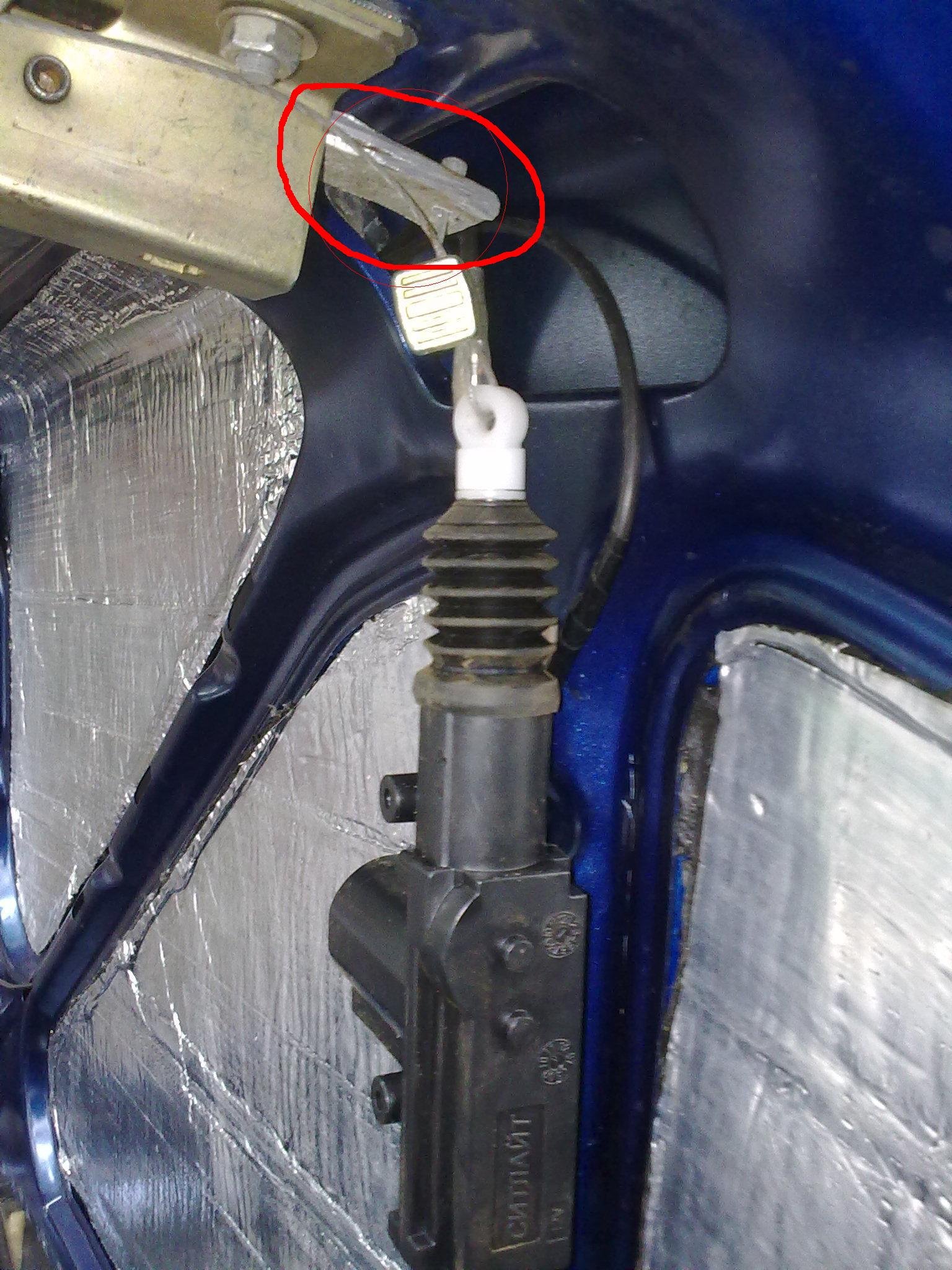

> Зі складнощів варто зазначити, що активатор відмовивсявідкривати багажник, тому я зняв і розібрав замок щоб зробитибільший важіль:
Пластину приклепав на заклепки. Відкриває тепер на ура! < br/>

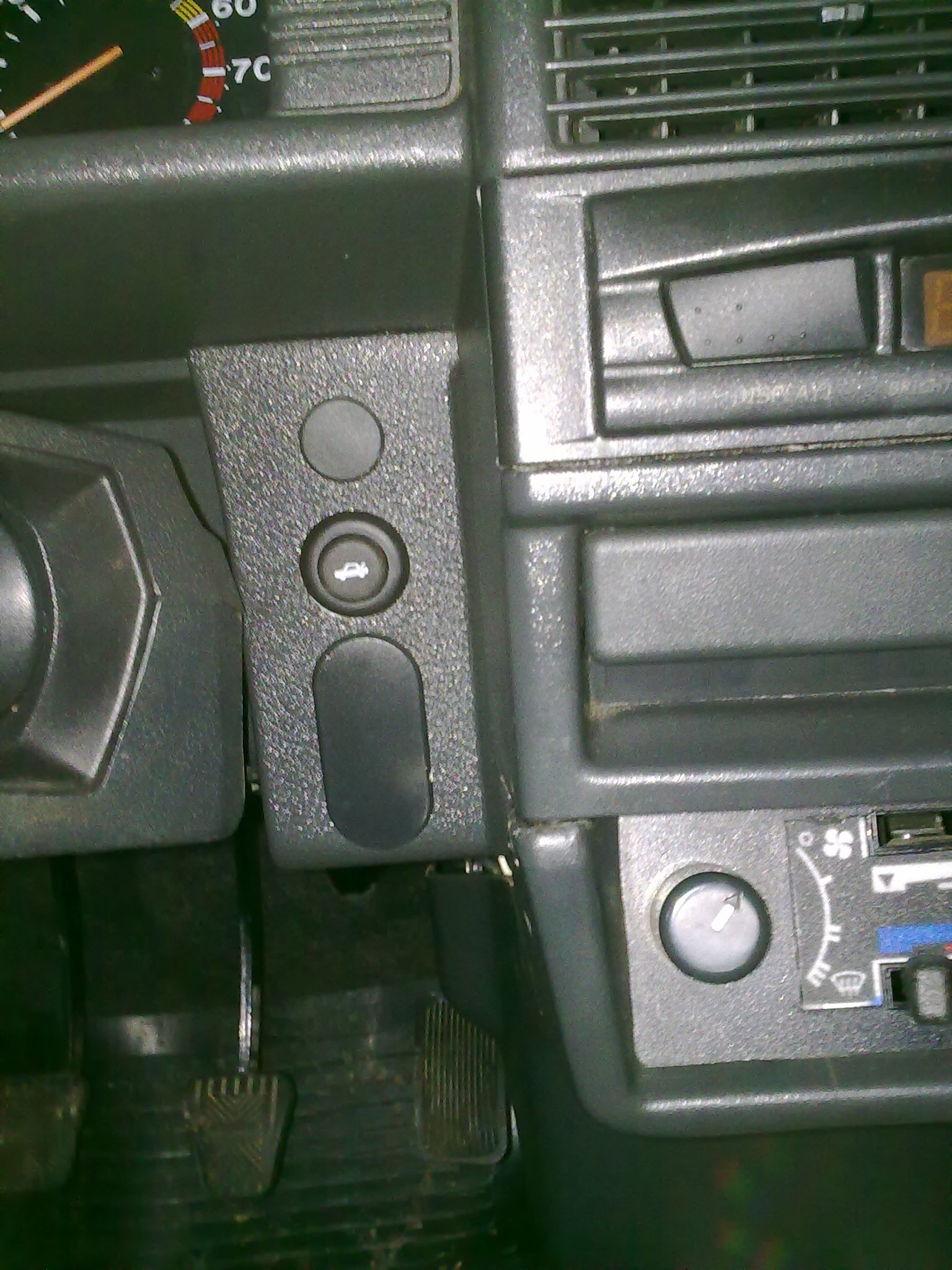

Кнопку вліпив сюди:
Сподіваюся, що запис комусь допоміг.

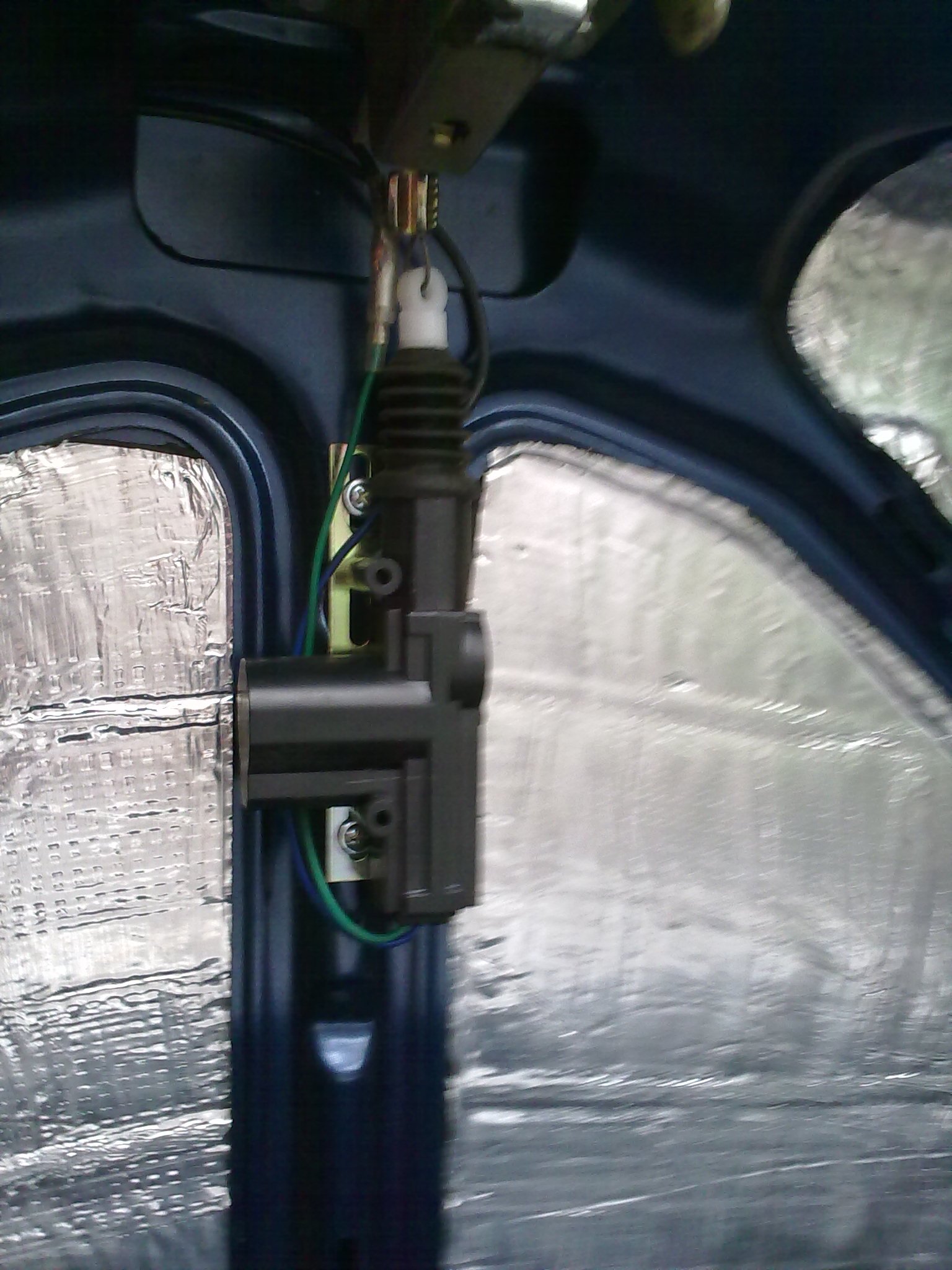

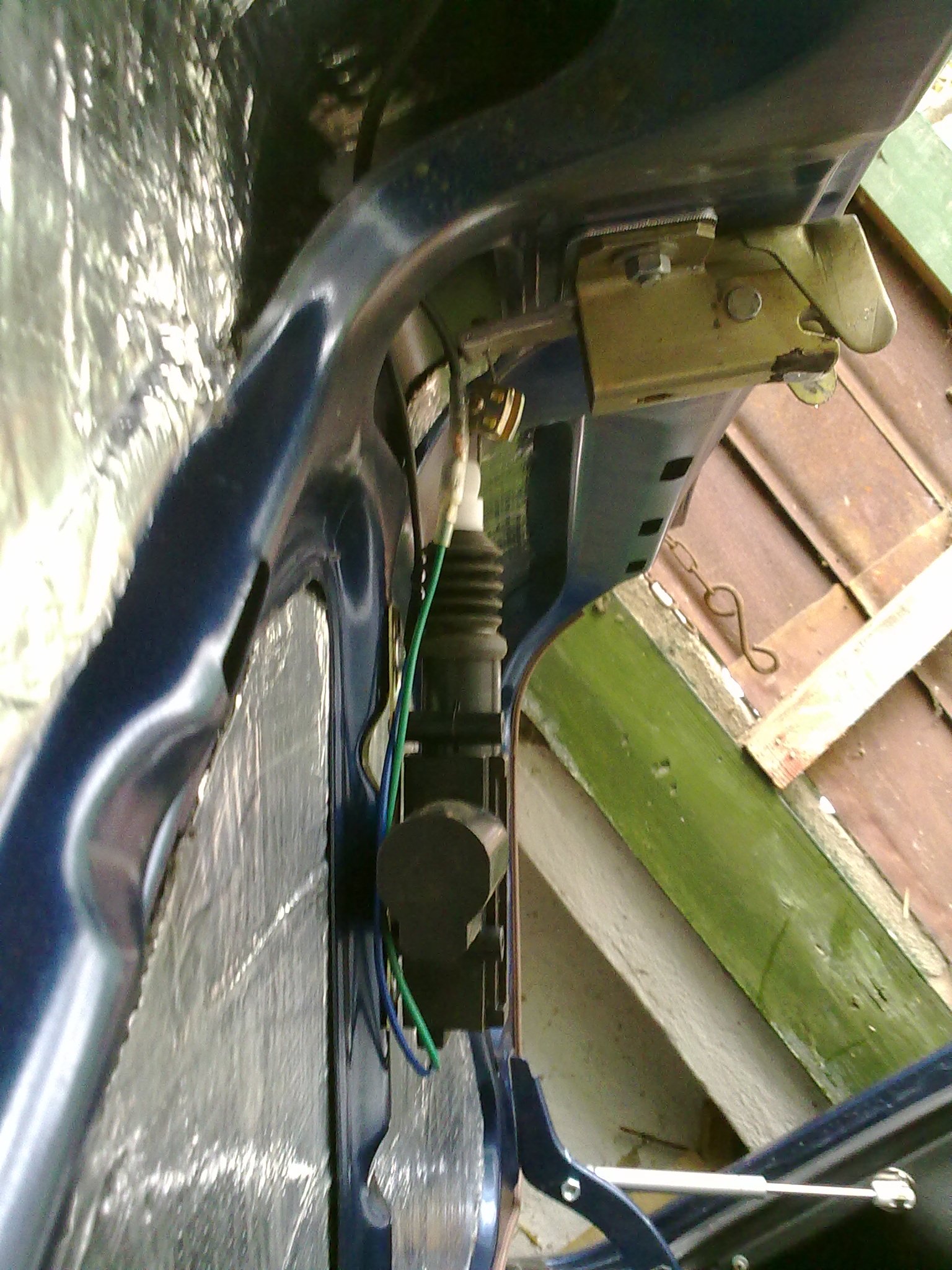

Ну і просто фотки:
Коментарі8
хочу ось собі зробити, а то з сиги відкривається, а з салону немає ... адже виходить, що при появі мінуса на 86 контакті-з'являється плюс на 87?
так, у мене так.
відмінна схема! спасибі величезне!
нз) радий, що запис у БЖ у нагоді)
А навіщо потрібне реле 4х контактне 90.3747.10?
я збираюся до сигналки теж підключити, а там керування відкриттям багажника по - тому потрібно реле ставити, та й у більшості джерел рекомендується релюху ставити)
Тепер зрозуміло! Дякую.)
А так, за ідеєю, можна без релюхи?
