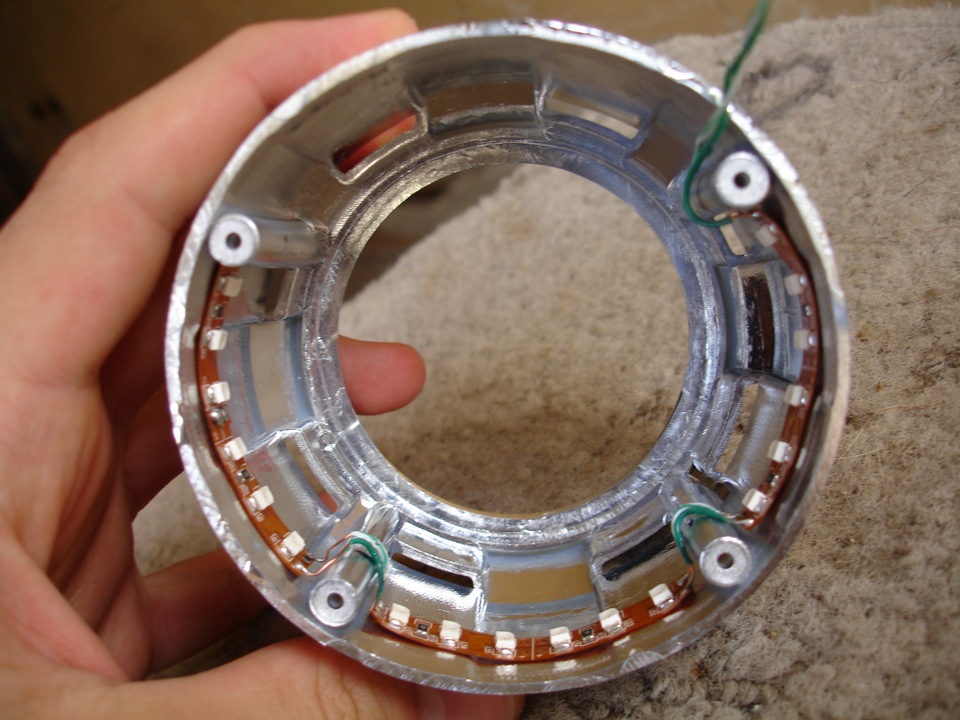

Всім привіт! ) Прикупив лінзи Galaxy G5 і ксенончик в них 5000к ...але просто поставити якось не по феншу було і я вирішив раз вжефари розбираю, то переробити свої тепер уже старі габарити і додатиродзинку) перед встановленням лінз у фару майструємо «червоніочі»…на маску зсередини клеїмо діодну стрічку

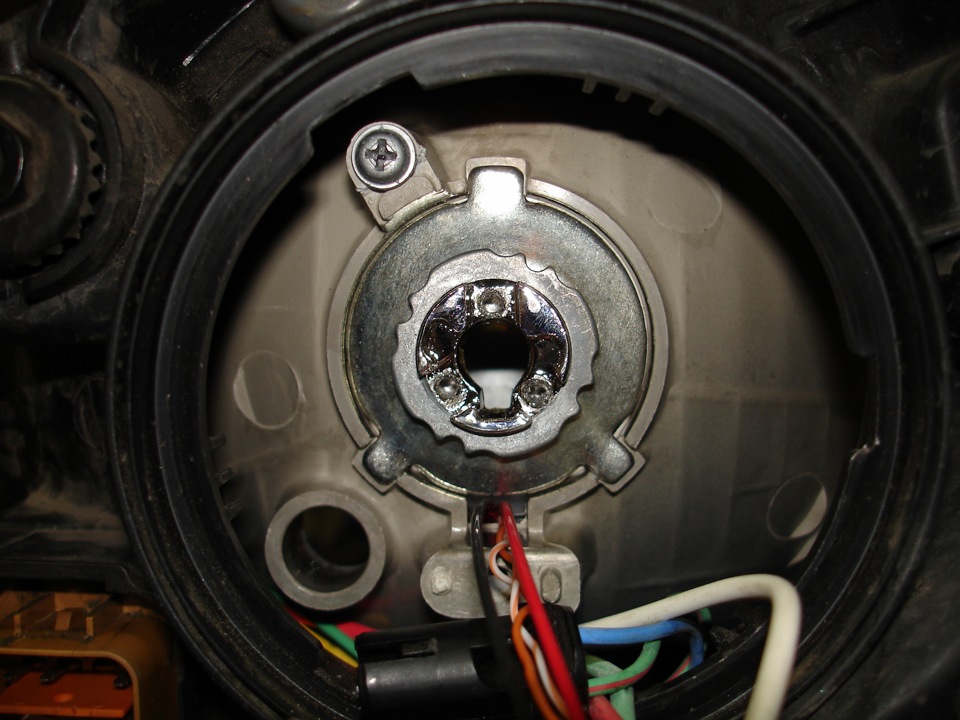

було не проблематично:на лінзу одягаємо прокладку (кільце), вставляємо у фару, потім одягаємо перехідне кільце H4 і закручуємошайбу :) головне не перестаратися щоб не зірвати різьблення!
далі приступаємо до габаритів:так виглядали старі)

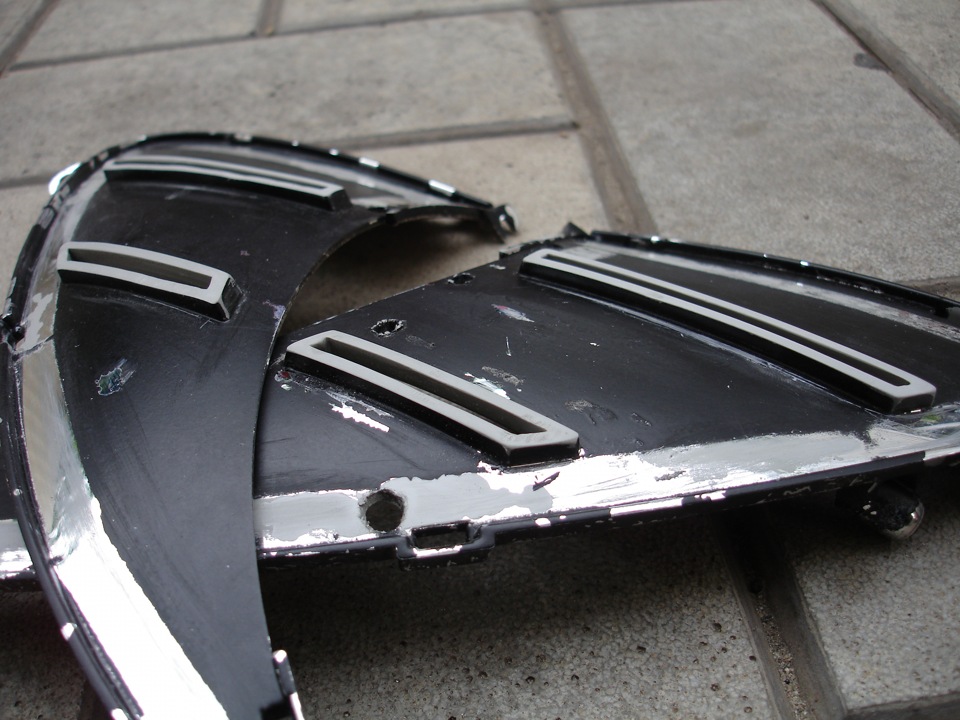

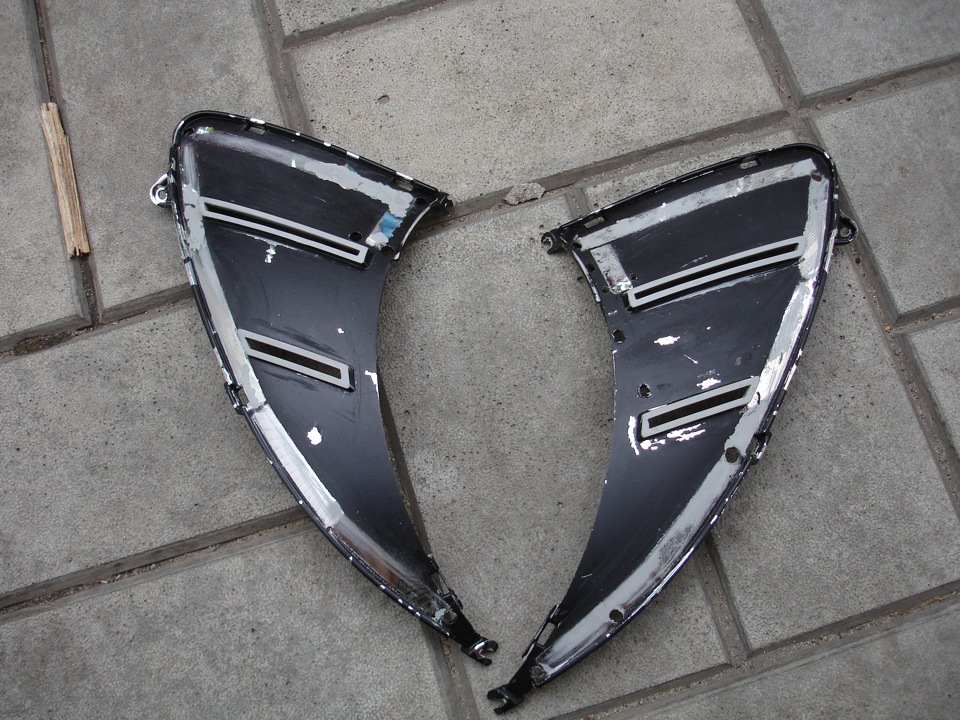

відриваємо старі габарити з тельбухами і сточуємо з пластику непотрібне
Потім робимо з орг скла вставки, матуємо, підганяємо і кріпимо їхпо місцях.

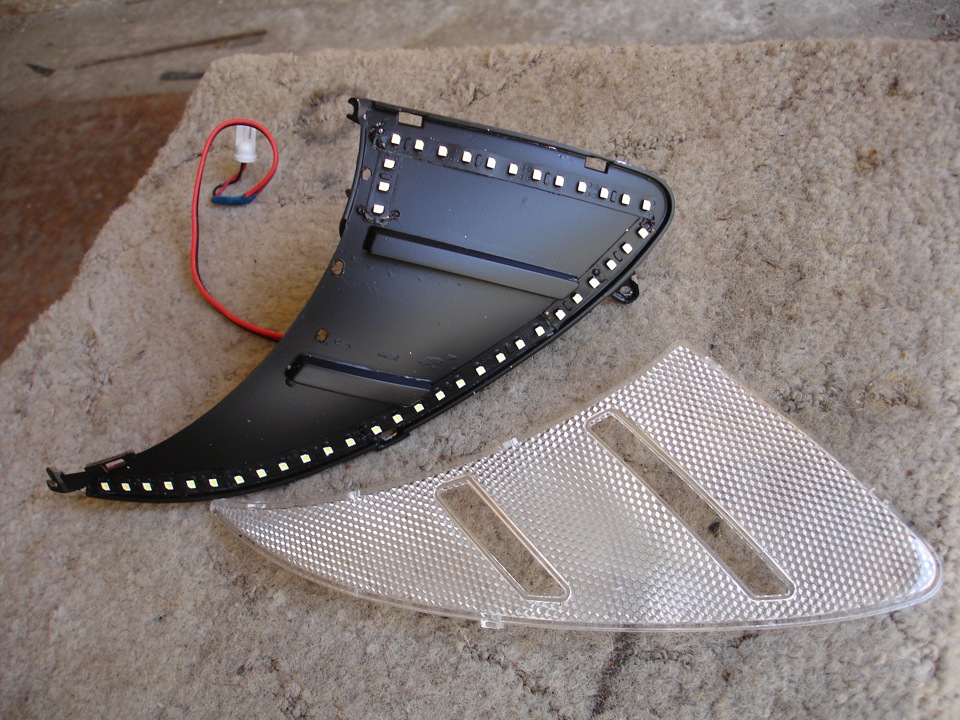

Клеїмо на герметик позаду цієї підкладки стрічку білу
…коротше 2 режими білий/червоний) так виглядає з зібраному виглядінові габарити) для того, щоб реалізувати задум і перемикатися міжбілим і червоним нам знадобиться ось таке реле…
за релюху і допомогу в її підключенні дякую Jack2104потім паяємо всю цю справу…ну повинно вийде щось типу такого)
< /p>
проводи для кнопки виводимо в салон і там вже майструємо її засмаком) ну і потім кидаємо проводку, блоки розпалювання, кріпимо, все підключаємо, тестуємо і радіємо очей :) поки світловідрегулювало по стінці», днями поїду на сто щоб все відрегулюватипо феншую) ну світло звичайно бомба, далекий взагалі шикарний! ) нафото на жаль не передати всієї чіткості та яскравості світла ((…сфотографовано з козирка приладки! )
< /p>
Ну і на закуску пара смачних фоток як все виглядає і працює:)
Коментарі20
Привіт, а світлодіоди ставив через якийсь блок? напруга більше 12 вольт адже
Привіт.Через стаб напруги LM2596 виставляєш на 10-11 вольт і норм буде.
Супер статейка. Питання як через такий час працюють світлодіоди в масці?
Світлодіоди пропрацювали 2 роки і їх зняв, потім авто було продано і нічого нового я не ставив туди.
Класно придумав… А яку стрічку використав для підсвічування лінзи?
Спасибо)Так звичайну, червону стрічку)
А ти не повністю по колу маску стрічкою проклеїв чи ні?
Повністю)
а віддзеркалення червоного в штатному відбивачі за маскою це так і задумано?
Ну це така собі паразитна засвітка якої не уникнути ... ну хоча якщо міцно смажитися, то думаю можна її усунути ну або мінімізувати.
зрозумів…
Підсвічування крутяка!
Дякую, Микита))
бомба я собі так думаю зробити
Потрібна справа)
якщо не секрет поділися куди влаштував блоки розпалу, не можу додуматися куди їх запхати (
Та не секрет)Лівий біля повітряного фільтра закріпив, а правий біля правої стійки під пластиком)
Чарівно вийшло. Собі так само зроблю
Спасибі)
Випадково не знаєш який діаметр має отвори в відбивачі фари головного світла під габаритний вогонь, тільки не з боку кришки фари, а з боку відбивача там де звуження (буртик). .jpgps тобто цікавить максимальний діаметр лампи/діода який туди можна пост...
